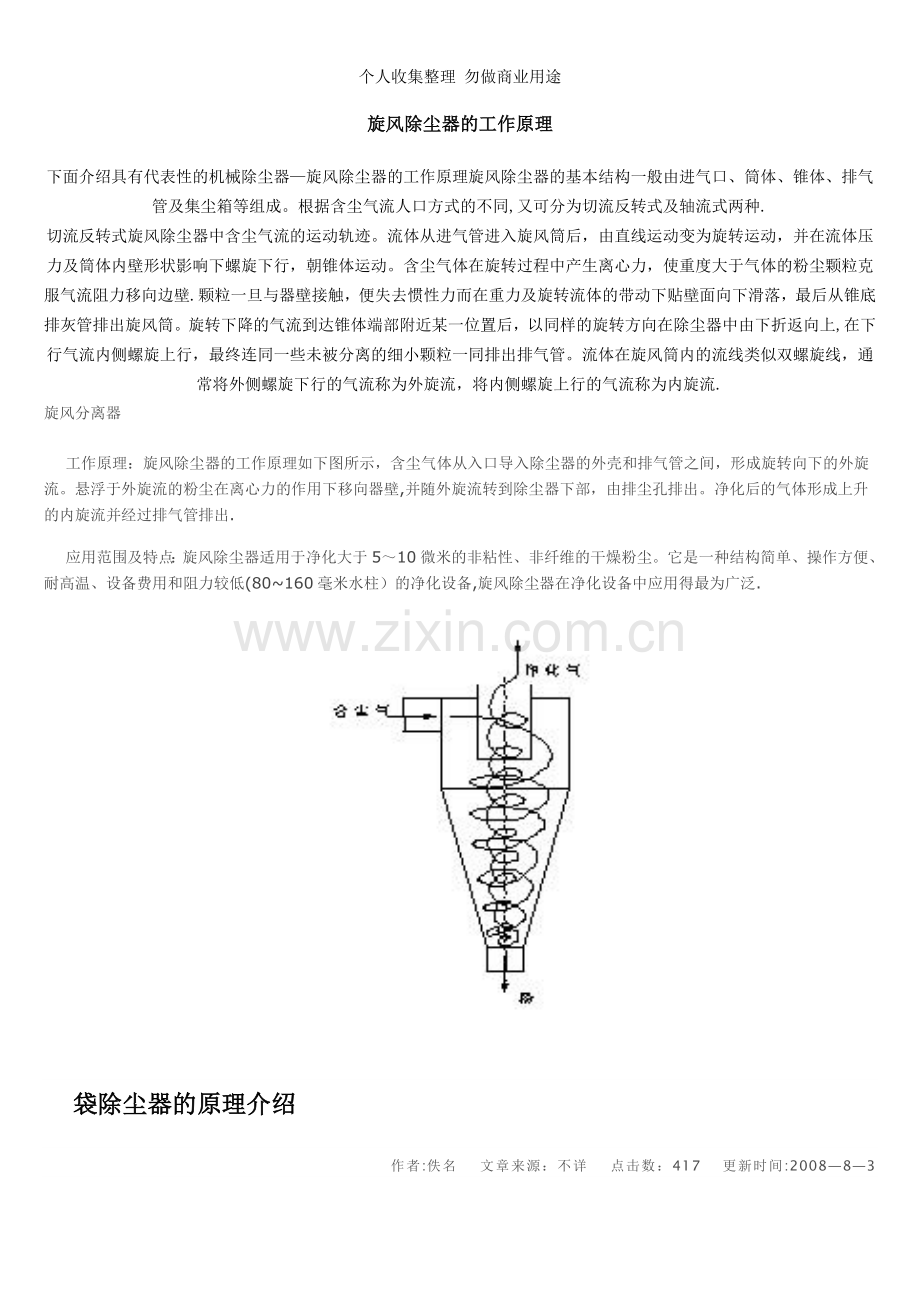

旋风除尘器的工作原理
下面介绍具有代表性的机械除尘器—旋风除尘器的工作原理旋风除尘器的基本结构一般由进气口、筒体、锥体、排气管及集尘箱等组成。根据含尘气流人口方式的不同,又可分为切流反转式及轴流式两种.
切流反转式旋风除尘器中含尘气流的运动轨迹。流体从进气管进入旋风筒后，由直线运动变为旋转运动，并在流体压力及筒体内壁形状影响下螺旋下行，朝锥体运动。含尘气体在旋转过程中产生离心力，使重度大于气体的粉尘颗粒克服气流阻力移向边壁.颗粒一旦与器壁接触，便失去惯性力而在重力及旋转流体的带动下贴壁面向下滑落，最后从锥底排灰管排出旋风筒。旋转下降的气流到达锥体端部附近某一位置后，以同样的旋转方向在除尘器中由下折返向上,在下行气流内侧螺旋上行，最终连同一些未被分离的细小颗粒一同排出排气管。流体在旋风筒内的流线类似双螺旋线，通常将外侧螺旋下行的气流称为外旋流，将内侧螺旋上行的气流称为内旋流.
旋风分离器
    工作原理：旋风除尘器的工作原理如下图所示，含尘气体从入口导入除尘器的外壳和排气管之间，形成旋转向下的外旋流。悬浮于外旋流的粉尘在离心力的作用下移向器壁,并随外旋流转到除尘器下部，由排尘孔排出。净化后的气体形成上升的内旋流并经过排气管排出.
    应用范围及特点：旋风除尘器适用于净化大于5～10微米的非粘性、非纤维的干燥粉尘。它是一种结构简单、操作方便、耐高温、设备费用和阻力较低(80~160毫米水柱）的净化设备,旋风除尘器在净化设备中应用得最为广泛.

袋除尘器的原理介绍
作者:佚名    文章来源：不详    点击数：417    更新时间:2008—8—3

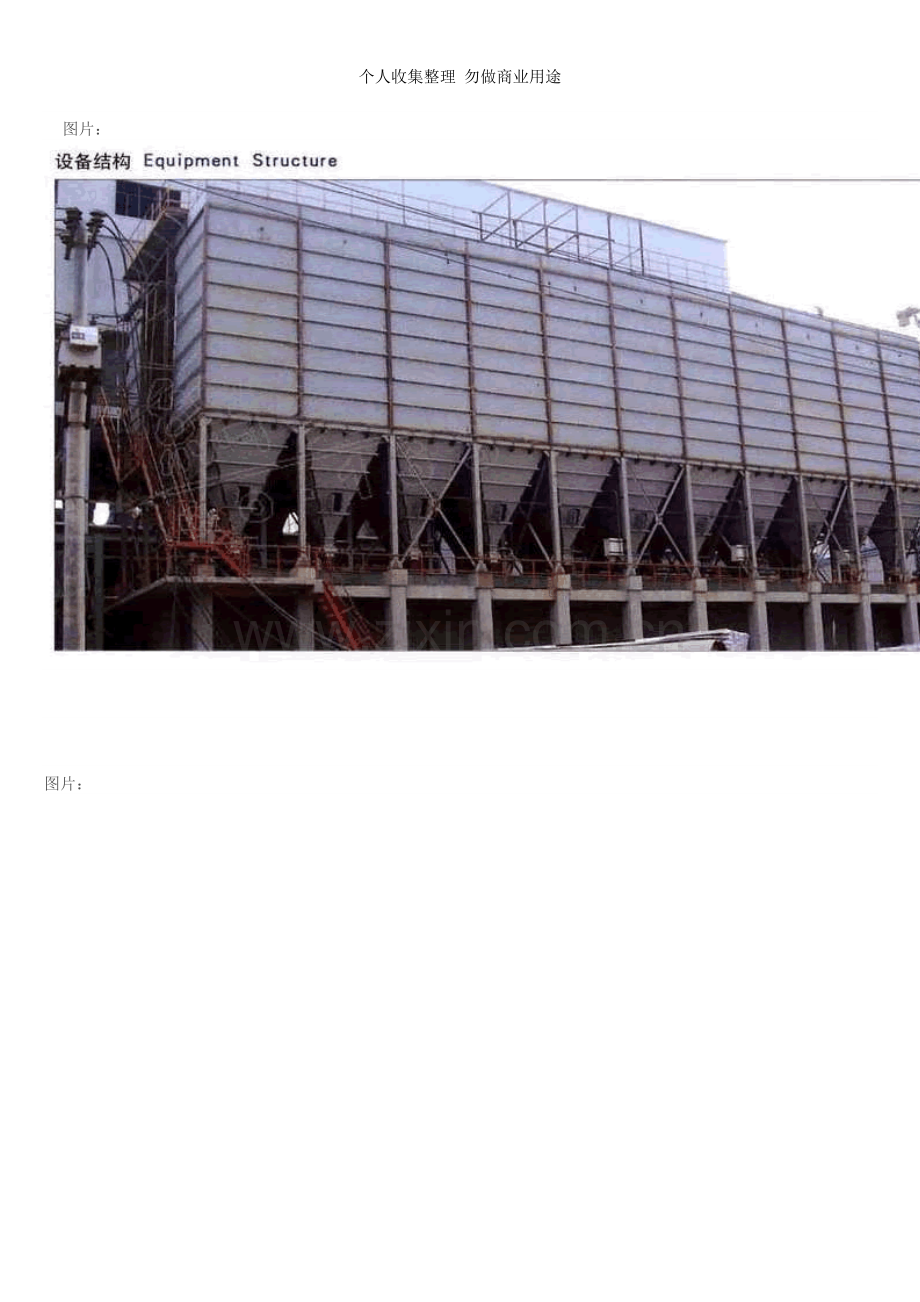

图片：

图片：
图片：

图片：

图片:

各种除尘器介绍
从含尘［wiki］气体［/wiki]中分离并捕集粉尘﹑炭粒﹑雾滴的装置.按分离﹑捕集的作用原理﹐可分为机械除尘器﹑洗涤除尘器﹑袋式除尘器﹑声波除尘器﹑静电除尘器。

机械除尘器 利用重力﹑惯性力﹑离心力等机械力将尘粒从气体中分离出来的装置。可分为﹕

重力除尘器 这种除尘器的工作原理是﹕含尘气体通过管道的扩大部分(重力沉降室）﹐流速大大降低﹐较大尘粒即在重力作用下沉降下来。为避免气流旋涡将已沉降尘粒带起﹐常在沉降室加挡板。通过沉降室的气流速度不得大于3米/秒﹐压力损失一般为10～20毫米水柱﹐能捕集粒径大于50[wiki]微米[/wiki］的尘粒.重力除尘器有干式和湿式之分﹐干式除尘效率为40～60％﹐湿式除尘效率为60~80%。重力除尘器适用于含尘气体预净化。为提高除尘效率﹐可降低沉降室高度或设置多层沉降室.

惯性力除尘器 工作原理是﹕含尘气流冲击在挡板或滤层上﹐气流急转﹐尘粒即在惯性力作用下与气流分离。有碰撞型和回转型两类.惯性力除尘器适用于捕集粒径10微米以上的尘粒﹐因易堵塞﹐对黏结性和纤维性粉尘不适用﹐其压力损失因结构而异﹐一般为30～70毫米水柱.除尘效率为50～70%。

离心力除尘器 它是利用气流在旋涡运动中产生的离心力以清除气流中尘粒的设备。最常用的是旋风除尘器.旋风除尘器工作时气流从上部沿切线方向进入除尘器﹐在其中作旋转运动﹐尘粒在离心力的作用下被拋向除尘器圆筒部分的内壁上降落到集尘室。离心力除尘器于1885年开始使用﹐已发展成多种型式﹐如气流轴向引入﹐灰尘出口轴向配置或周边配置.其特点是结构简单﹐造价低﹐没有运动部件﹐压力损失一般为40～150毫米水柱﹐适用于去除大于5微米的尘粒。除尘效率约70～90％。

多管式旋风除尘器（简称多管除尘器）是由若干个单管旋风除尘器组合起来的。可将若干个直径较小的旋风除尘器并联起来﹐也可将旋风除尘器串联起来﹐前级用直径较大的旋风除尘器﹐后级用直径小的.并联多管除尘器可制成立式﹑卧式和倾斜式等多种结构。中国定型生产的多管除尘器﹐筒体直径有150和250毫米两种﹐有9管﹑12管和16管等规格。多管除尘器可去除粒径为3微米以上的尘粒﹐压力损失为50～200毫米水柱﹐除尘效率为85～95%。

洗涤除尘器 利用水洗涤含尘气体使气体净化的装置。有下列各种类型﹕

重力喷淋除尘器 又称喷雾塔或洗涤塔。含尘气体通过喷淋液的液滴空间时﹐因尘粒和液滴之间碰撞﹑拦截和凝聚等作用﹐较大尘粒因重力沉降下来﹐与洗涤液一起从塔底排走。为保证塔内气流均匀﹐常用多孔分布板或填料床。重力喷淋除尘器压力损失小于25毫米水柱﹐常用于去除粒径大于50微米的尘粒.这种除尘器具有结构简单﹑阻力小﹑操作方便等特点﹔但耗水多﹐占地面积大﹐效率较低。

旋风洗涤除尘器 这种除尘器捕集粒径小于 5微米的尘粒﹐适用于气量大﹑含尘浓度高的场合。常用的有旋风水膜除尘器﹑旋筒式水膜除尘器和中心喷雾旋风除尘器.旋风水膜除尘器是由除尘器筒体上部的喷嘴沿切线方向将水雾喷向器壁﹐使壁上形成一层薄的流动水膜﹐含尘气体由筒体下层以入口流速约15～22米/秒的速度切向进入﹐旋转上升﹐尘粒靠离心力作用甩向器壁﹐黏附于水膜﹐随水流排出.气流压力损失为50~75毫米水柱﹐除尘效率可达到90～95％.

卧式旋风水膜除尘器 又称鼓式除尘器或旋筒式除尘器。气流进入除尘器后沿螺旋信道作旋转运动﹐在离心力作用下﹐尘粒被甩向筒壁.气流以高速冲击水箱内的水面﹐尘粒便落入水中﹐气流冲击水面激起的水滴和尘粒碰撞﹐也能把尘粒捕获。携带水滴的气流继续作旋转运动﹐水滴被甩向器壁﹐形成水膜﹐把落在壁上的尘粒捕获。气流压力损失为80～100毫米水柱。

中心喷雾旋风除尘器 中心设喷雾多孔管﹐含尘气流由下部切向引入﹐尘粒被离心力甩向器壁﹐由于水滴同尘粒的碰撞作用和器壁水膜对尘粒的黏附作用而除去尘粒﹐气流压力损失为50～200毫米水柱。适用于小于0。5微米的尘粒﹐除尘效率为95～98％。

自激喷雾除尘器 依靠气流自身的动能﹐冲击液体表面而激起水滴和水花的除尘器。如冲击水浴式除尘器﹐含尘气流从喷口高速喷入﹐冲击水面后改变方向﹐大颗粒粉尘便被水捕获。气流继续通过水层流动﹐激起大量水花﹑泡沫和雾滴﹐尘粒又被捕获﹐除尘效率可达80～95%。压力损失约为100～150毫米水柱。此外﹐还有按同样工作原理制成的冲激式和双叶片冲激式除尘机组。

泡沫除尘器 又称泡沫洗涤器﹐或简称泡沫塔。塔中有一块或几块多孔筛板﹐洗涤液流到塔板上﹐保持一定的液层高度﹐含尘气流从塔下部导入﹐均匀穿过塔板上的小孔而分散于液流中﹐同时产生大量泡沫﹐增加了气液两相接触表面积﹐使尘粒被液体捕集。除尘效率主要取决于泡沫层厚度﹐泡沫层厚30毫米时﹐除尘效率为95～99％﹔泡沫层厚120毫米时﹐除尘效率可达99。5％以上。气流压力损失50～80毫米水柱。

射流洗涤除尘器 这种除尘器的工作原理是﹕水在高压（3.5～7千克力/厘米）下注入喷文档为个人收集整理，来源于网络
