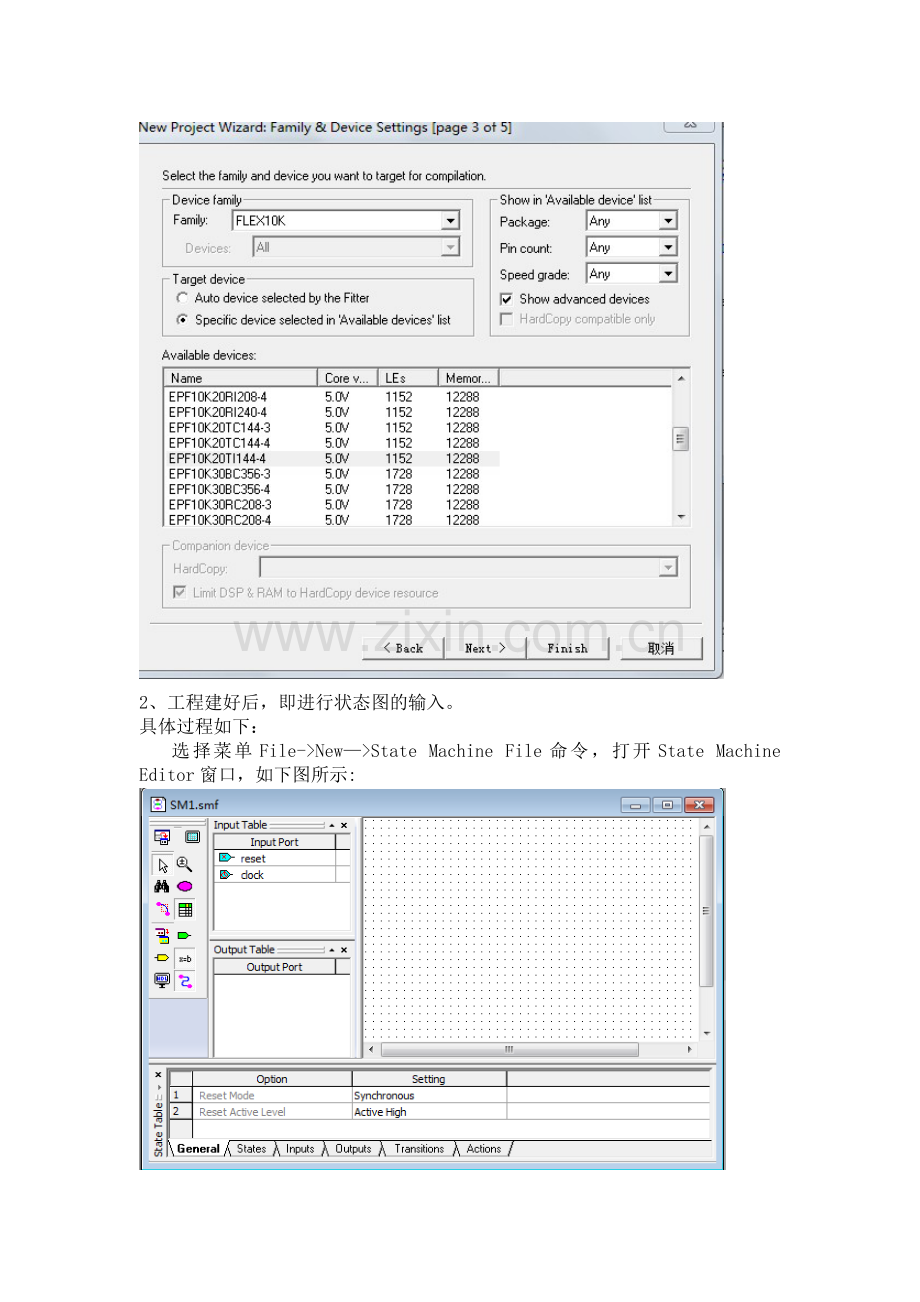

EDA实验五 用状态图输入法实现序列检测器一、实验目的：了解序列检测器的基本原理，Mealy型和Moore型状态机的基本原理,掌握状态图输入法实现序列检测器的方法，并进行分析和仿真验证。二、实验内容：本实验内容是：用状态图输入法设计一个序列检测器，若检测器收到一组码流1110010则输出为1,否则输出为0。三、实验方法：实验方法：采用基于FPGA进行数字逻辑电路设计的方法。采用的软件工具是QuartusII软件仿真平台,采用的硬件平台是Altera EPF10K20TI144_4的FPGA试验箱。实验步骤:1、绘制状态图。打开QuartusII软件平台，建立工程文件夹,工程文件夹名称为exp_detect3.然后点击File中的New建立一个状态图文件（用State Machine File命令)，然后设置并生成状态图。2、按照实验箱上FPGA的芯片名更改编程芯片的设置。操作是点击Assign/Device,选取芯片的类型.3、编译与调试。确定状态图文件为当前工程文件，点击Complier进行文件编译.编译结果有错误或警告，则将要调试修改直至文件编译成功。4、波形仿真及验证。在编译成功后，点击Waveform开始设计波形。点击“insert the node,按照程序所述引脚，任意设置各输入节点的输入波形点击保存按钮保存。5、FPGA芯片编程及验证,应记录实验结果进行分析。四、实验过程:用状态图输入法实现序列检测器：1、建立工程文件，工程文件夹的名称为exp_detect3，工程名和顶层实体名称为exp_detect3.工程建立过程中平台设置设置如下图所示:2、工程建好后，即进行状态图的输入。具体过程如下：选择菜单File-NewState Machine File命令，打开State Machine Editor窗口，如下图所示:然后选择Tools-State Machine Wizard 命令，弹出如下所示状态机创建向导对话框。在该对话框中选择Create a new state machine design 单选按钮,点击OK按钮进入下一个页面，如下所示：然后在下一个对话框中选择复位Reset信号为异步Asynchronous，高电平有效，输出端无寄存器。单击Next按钮进入下一个页面。在状态转换对话框中设置状态转换。States栏中输入状态名称s0s6。Input ports栏中输入时钟信号clock、复位信号reset以及串行数据输入信号din.State transitions 栏中依据书中状态图指定的状态转换，设置完成后点击Next按钮，进入下一页面：s0-s1 dins0-s0 dins1-s2 dins1-s0 dins2-s3 dins2-s0 dins3-s4 dins3-s3 dins4-s5 dins4-s1 dins5-s0 dins5-s6 dins6s0 dins6-s2 din在output ports栏Output Port Name 列中输入z，Output State 状态设为Current clock cycle .Action condition 栏设为s6状态且Additional Conditions为“din”成立时信号，z输出为1 。设置完成后单击next按钮进入下一个页面：在下图对话框中显示状态机的设置情况.单击Finish按钮，关闭状态机向导，生成所需的状态机。布局适当调整,得到所需的状态图，状态图如下图所示:生成并调整后的状态图：3、保存该设计文件为exp_detect3.smf，并添加到工程文件夹。4、选择菜单ToolsGennrate HDL File 命令,打开Gennrate HDL File对话框,如下图所示，从中选择VHDL单选项，单击OK按钮，分析成功后则自动生成exp_detect3。vhd。生成的VHDL代码如下：LIBRARY ieee；USE ieee。std_logic_1164.all;ENTITY exp_detect3 IS PORT ( clock ： IN STD_LOGIC； reset : IN STD_LOGIC := 0; din ： IN STD_LOGIC ：= 0; z : OUT STD_LOGIC ）;END exp_detect3;ARCHITECTURE BEHAVIOR OF exp_detect3 IS TYPE type_fstate IS (s0,s1，s2,s3,s4,s5,s6）; SIGNAL fstate ： type_fstate; SIGNAL reg_fstate : type_fstate；BEGIN PROCESS （clock，reset，reg_fstate) BEGIN IF （reset=1） THEN fstate = s0； ELSIF (clock=1 AND clockevent) THEN fstate = reg_fstate； END IF； END PROCESS; PROCESS (fstate,din) BEGIN z = 0; CASE fstate IS WHEN s0 = IF （(din = 1）) THEN reg_fstate = s1; ELSIF (NOT(（din = 1）) THEN reg_fstate = s0； - Inserting else block to prevent latch inference ELSE reg_fstate IF （(din = 1) THEN reg_fstate = s2; ELSIF （NOT(（din = 1） THEN reg_fstate = s0; - Inserting else block to prevent latch inference ELSE reg_fstate = s1; END IF； WHEN s2 = IF (din = 1）) THEN reg_fstate = s3； ELSIF （NOT(（din = 1)） THEN reg_fstate = s0; - Inserting else block to prevent latch inference ELSE reg_fstate = s2； END IF; WHEN s3 = IF （din = 1) THEN reg_fstate = s3； ELSIF （NOT（din = 1)） THEN reg_fstate IF (（din = 1)） THEN reg_fstate = s1; ELSIF (NOT（(din = 1)）) THEN reg_fstate = s5； Inserting else block to prevent latch inference ELSE reg_fstate = s4； END IF; WHEN s5 = IF （din = 1) THEN reg_fstate = s6; ELSIF （NOT(din = 1）)） THEN reg_fstate = s0； - Inserting else block to prevent latch inference ELSE reg_fstate = s5; END IF； WHEN s6 = IF （din = 1）) THEN reg_fstate = s2; ELSIF （NOT（din = 1)） THEN reg_fstate = s0； - Inserting else block to prevent latch inference ELSE reg_fstate = s6； END IF; IF (NOT(din = 1)）) THEN z = 1; Inserting else block to prevent latch inference ELSE z z = X; report ”Reach undefined state”; END CASE; END PROCESS;END BEHAVIOR；5、把exp_detect3.vhd作为设计源文件用于后序实验验证。代码生成后进行编译（可在此时设置引脚等等）6、现在可用RTL viewer 查看电路，如下图所示，状态图可选择ToolsNetlist viewersState Machine Viewer命令查看:7、下面进行功能仿真：波形仿真过程。点击file-new,选择Vector Waveform File，新建一个波形仿真文件，然后在空白处点击右键,选择“Insert Node or Bus”,出现一个对话框，进行添加节点，然后输入时钟激励信号，并进行参数设置，两个重要的参数：End time结束时间和Grid size网格大小。点击Edit-Value-Clock，出现一个对话框设置时钟激励周期，相位以及其他参数，点击OK，显示波形图如下：接着保存波形文件，然后进行仿真。在仿真之前要先生成功能仿真表，首先要先设置仿真模式。然后点击菜单项ProcessingGenerate Function Simulation Netlist,产生功能仿真所需要的网表，接着就能进行仿真操作了。波形仿真。打开processing 仿真工具，出现仿真设置对话框，然后开始进行功能仿真。仿真波形图如下：这是功能仿真即波形仿真的波形图。波形仿真图分析：由上述波形仿真图可以看出，当reset无效时，电路检测到din为1110010时，z输出为1，检测到了1110010序列，符合实验的设计要求。然后就能进行下载验证了8、下载验证：
