动态电路测验题1.doc

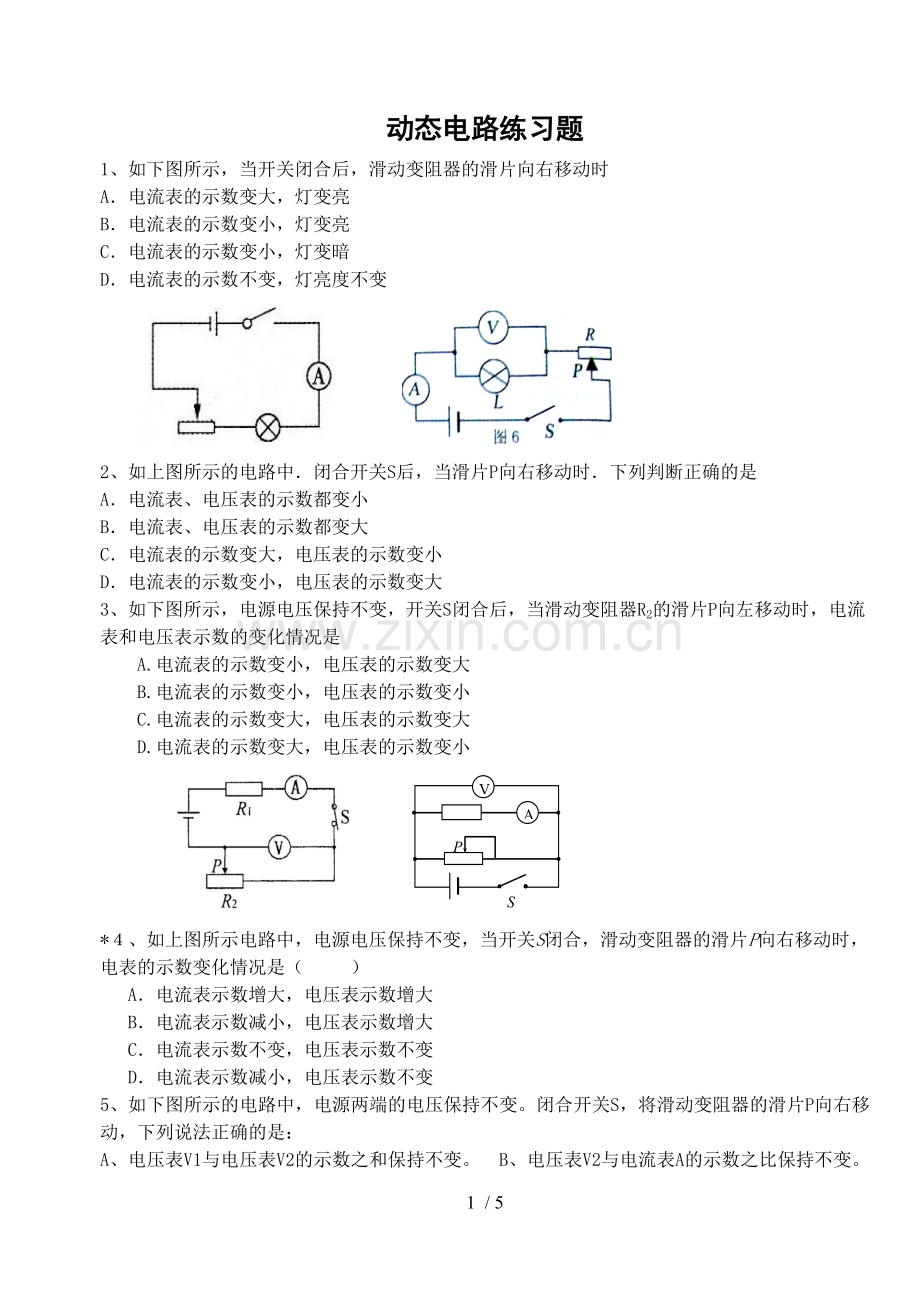

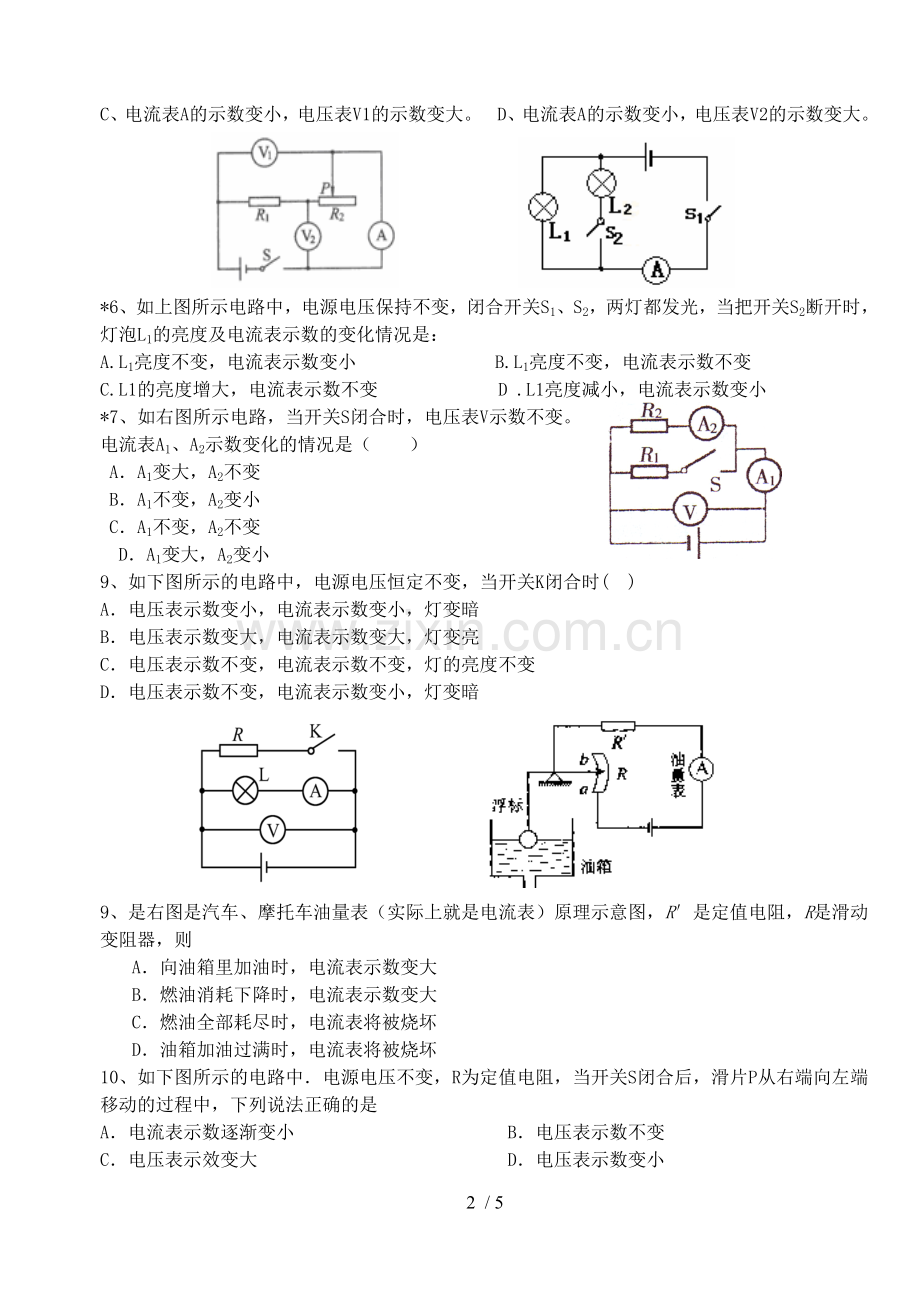

动态电路练习题1、如下图所示，当开关闭合后，滑动变阻器的滑片向右移动时A电流表的示数变大，灯变亮B电流表的示数变小，灯变亮C电流表的示数变小，灯变暗D电流表的示数不变，灯亮度不变 2、如上图所示的电路中闭合开关S后，当滑片P向右移动时下列判断正确的是A电流表、电压表的示数都变小B电流表、电压表的示数都变大C电流表的示数变大，电压表的示数变小D电流表的示数变小，电压表的示数变大3、如下图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向左移动时，电流表和电压表示数的变化情况是 A.电流表的示数变小，电压表的示数变大 B.电流表的示数变小，电压表的示数变小 C.电流表的示数变大，电压表的示数变大 D.电流表的示数变大，电压表的示数变小*、如上图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是（ ）A电流表示数增大，电压表示数增大B电流表示数减小，电压表示数增大C电流表示数不变，电压表示数不变D电流表示数减小，电压表示数不变5、如下图所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是：A、电压表V1与电压表V2的示数之和保持不变。B、电压表V2与电流表A的示数之比保持不变。C、电流表A的示数变小，电压表V1的示数变大。D、电流表A的示数变小，电压表V2的示数变大。 *6、如上图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是：A.L1亮度不变，电流表示数变小 B.L1亮度不变，电流表示数不变 C.L1的亮度增大，电流表示数不变 D .L1亮度减小，电流表示数变小*7、如右图所示电路，当开关S闭合时，电压表V示数不变。 电流表A1、A2示数变化的情况是（ ） AA1变大，A2不变 BA1不变，A2变小 CA1不变，A2不变 DA1变大，A2变小9、如下图所示的电路中，电源电压恒定不变，当开关K闭合时( )A电压表示数变小，电流表示数变小，灯变暗B电压表示数变大，电流表示数变大，灯变亮C电压表示数不变，电流表示数不变，灯的亮度不变D电压表示数不变，电流表示数变小，灯变暗 9、是右图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R是定值电阻，R是滑动变阻器，则A向油箱里加油时，电流表示数变大B燃油消耗下降时，电流表示数变大C燃油全部耗尽时，电流表将被烧坏D油箱加油过满时，电流表将被烧坏10、如下图所示的电路中电源电压不变，R为定值电阻，当开关S闭合后，滑片P从右端向左端移动的过程中，下列说法正确的是A电流表示数逐渐变小 B电压表示数不变C电压表示效变大 D电压表示数变小 11、如上图所示当滑片向左移动时： A电流表示数变大，电压表示数变小 B电流表示数变大，电压表示数变大 C电流表示数变小，电压表示数变小 D电流表示数变小，电压表示数变大12、下图是小丽设计的压力传感器的原理图，其中1是滑动变阻器，R2是定值电阻。当压力F增大时电流表示数减小，电压表示数增大电流表示数减小，电压表示数减小电流表示数增大，电压表示数增大电流表示数增大，电压表示数减小 13、如上图所示的电路中(电源电压不变)，闭合开关S后，当滑动变阻器的滑片向右移动时，电流表、电压表的示数变化情况正确的是 A两块表的示数不变 B两块表的示数变小C电流表的示数变大，电压表的示数变小 D电流表的示数变小，电压表的示数变大14、如下图所示，闭合开关S后，将滑动变阻器滑片P向左移动时，电流表、电压表示数的变化情况是 A电压表的示数减小，电流表的示数增大B电压表的示数增大，电流表的示数减小C电压表、电流表的示数都增大D电压表、电流表的示数都减小 15、如上图所示电路，电源电压保持不变，开关s闭合时，两只灯泡L1和L2正常发光，若其中一只灯泡灯丝突然烧断，则下列关于电流表和电压表的示数变化判断正确的是( ) A、电流表示数减小 电压表示数增大 B、电流表示数不变 电压表示数减小 C、电流表示数减小 电压表示数不变 D、电流表示数增大 电压表示数不变16、如下图所示.将开关S闭合后，向左移动滑动变阻器滑片P,灯的亮度和电压表示数变化情况分别是( )A.灯变亮,电压表示数变大 B.灯变亮,电压表示数变小C.灯变暗,电压表示数变大 D.灯变暗,电压表示数变小 17、如上图所示，电源电压保持不变。闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，下列说法错误的是A灯池L的亮度不变B电流表A1示数变大C电流表A2示数变小D电压表V示数不变18、如下图所示，电源电压不变，当开关S由断开变为闭合时，电压表和电流表示数的变化情况是A、电压表、电流表的示数均变小 B、电压表、电流表的示数均变大C、电压表的示数不变，电流表的示数变大 D、电压表的示数变大，电流表的示数不变 20、如右图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（ ）A电流表、电压表的示数都减小 B电流表、电压表的示数都增大C电流表示数减小，电压表示数增大 D电流表示数增大，电压表示数减小21、如下图所示，闭合开关s，将滑动变阻器的滑片向上滑动时，观察到的现象是 ( )A灯泡亮度不变，电压表示数变大 B.灯泡变暗，电压表示数变大 C.灯泡变暗，电压表示数变小 D.灯泡变亮，电压表示数变大 22、如上图，电源电压不变，开关S2由断开到闭合，则下列说法正确的是A.灯L亮度不变 B.两表位置可以互换C.电流表示数变小 D.电压表示数变大23、如右下图所示，L1和L2是两只相同的小灯泡，当开关S闭合后，电流表的示数A1示数为零，A2示数变大A2是 A1示数的两倍A1和A2 的示数仍相等 A1示数不变，A2示数变大5 / 5
