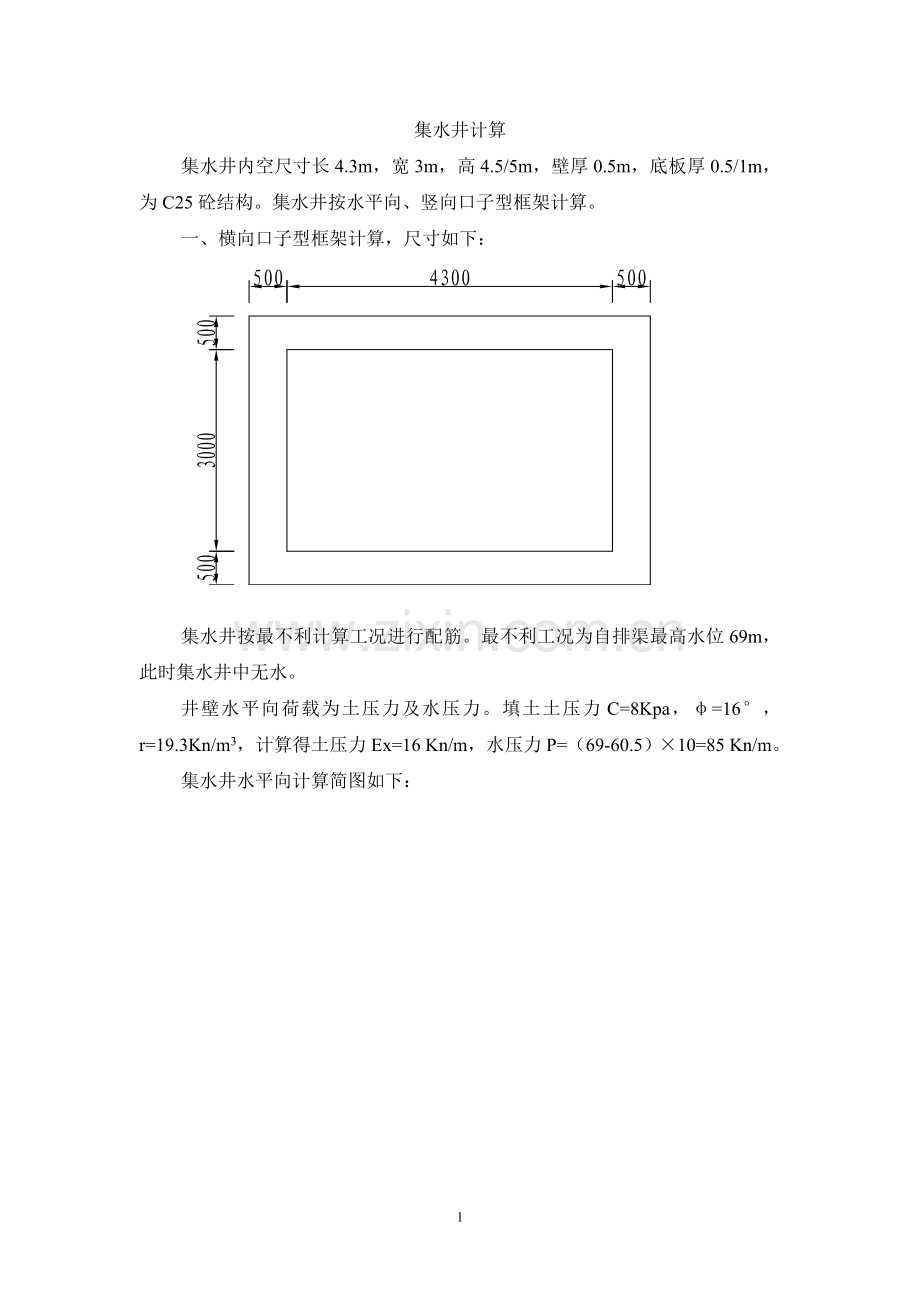

集水井计算
集水井内空尺寸长4.3m，宽3m，高4.5/5m，壁厚0.5m，底板厚0.5/1m，为C25砼结构。集水井按水平向、竖向口子型框架计算。
一、横向口子型框架计算，尺寸如下：

集水井按最不利计算工况进行配筋。最不利工况为自排渠最高水位69m，此时集水井中无水。
井壁水平向荷载为土压力及水压力。填土土压力C=8Kpa，φ=16°，r=19.3Kn/m3，计算得土压力Ex=16 Kn/m，水压力P=（69-60.5）×10=85 Kn/m。

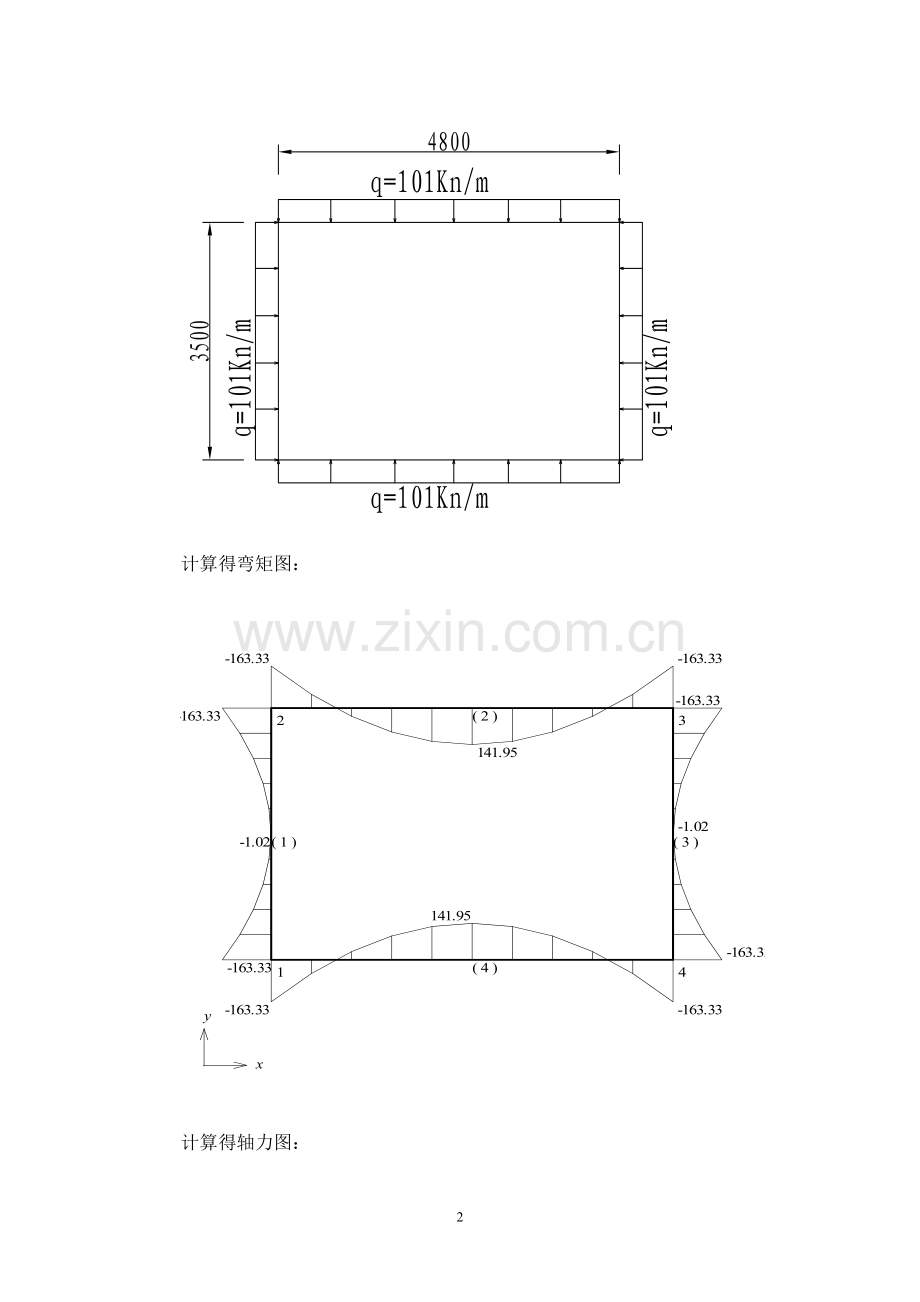

集水井水平向计算简图如下：

计算得弯矩图：

计算得轴力图：

集水井按水平向口子型框架最大内力为M=163.33Kn·m，N=185.5Kn。为大偏心受压结构，经计算受压钢筋按最小配筋率为910mm2，受拉钢筋为1244mm2。实际井壁配筋为φ18@150，1696mm2，配筋满足要求。
二、竖向口子型框架计算，尺寸如下：

计算工况自排渠最高水位69m，此时集水井中无水；完建工况。
（一）工况1：自排渠最高水位69m，此时集水井中无水
侧向水压力P1=（69-66.5）×10=25Kn/m，P2=（69-60.5）×10=85Kn/m。
侧向土压力（底）P3=16 Kn/m。
板自重G1=0.5×25=12.5 Kn/m，井壁竖向自重G2=0.5×6×25=75Kn。
顶板水重G3=2.5×10=25 Kn/m。
地基反力P=（75×2+12.5×3.5×2+25×3.5-85×3.5）/3.5=7.857 Kn/m。
集水井竖向计算简图如下：

计算得弯矩图：

计算得轴力图：

最大内力为M=198.23Kn·m，N=167.75Kn。为大偏心受压结构，经计算受压钢筋按最小配筋率为910mm2，受拉钢筋为1690mm2。实际井壁配筋为φ18@150，1696mm2，配筋满足要求。
（二）工况二：完建工况
侧向土压力（底）E=32.5 Kn/m。
顶板、底板及井壁自重同上。
地基反力P=（75×2+12.5×3.5×2）/3.5=67.857 Kn/m。
集水井竖向计算简图如下：

计算得弯矩图：

计算得轴力图：

最大内力为M=99.78Kn·m，N=33.52Kn。为大偏心受压结构，经计算受压钢筋按最小配筋率为910mm2，受拉钢筋为949mm2。实际配筋为φ18@150，1696mm2，配筋满足要求。
