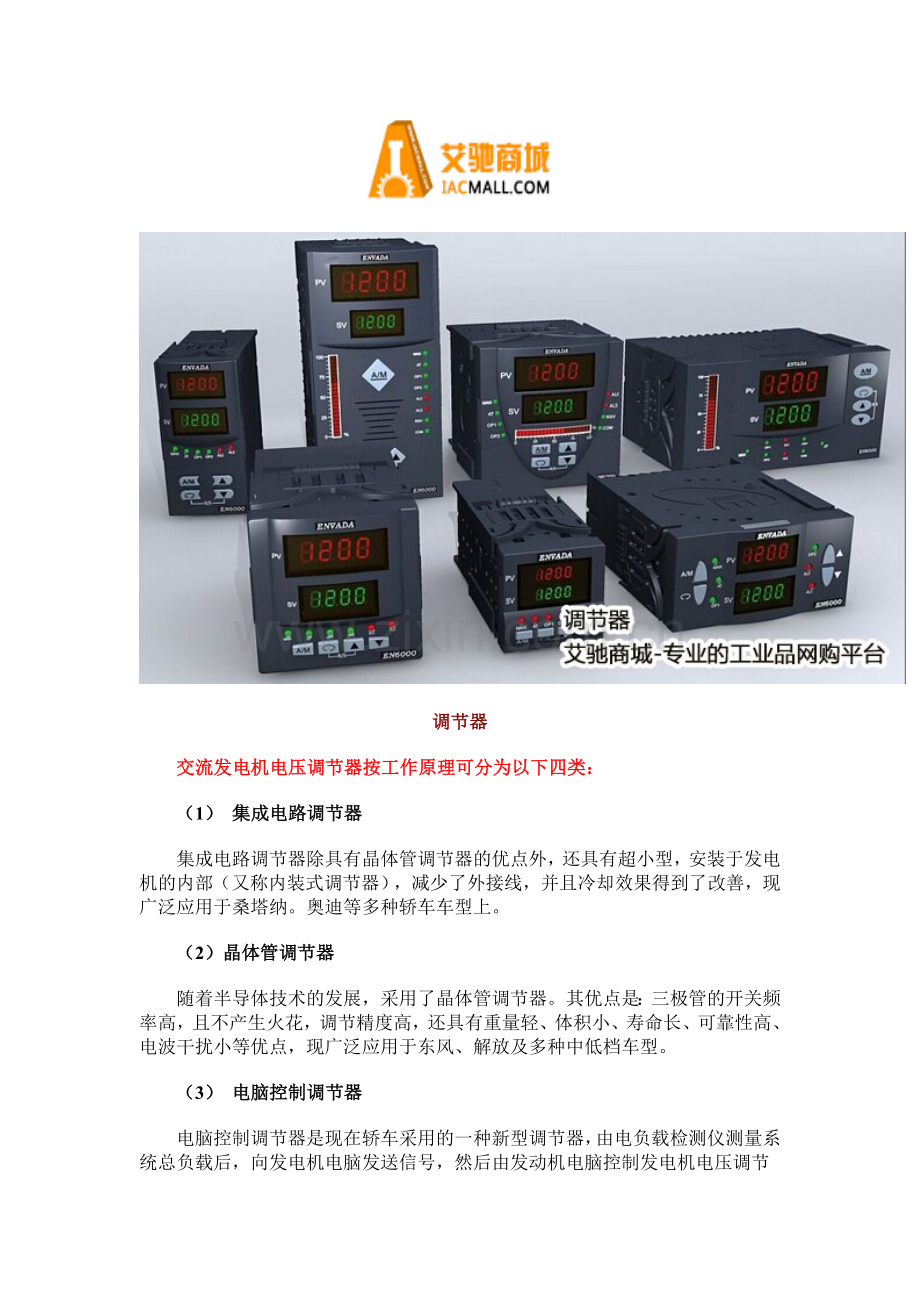

交流发电机电压调节器的分类及工作原理.doc

调节器
　　交流发电机电压调节器按工作原理可分为以下四类：
　　（1） 集成电路调节器
　　集成电路调节器除具有晶体管调节器的优点外，还具有超小型，安装于发电机的内部（又称内装式调节器），减少了外接线，并且冷却效果得到了改善，现广泛应用于桑塔纳。奥迪等多种轿车车型上。
　　（2）晶体管调节器
　　随着半导体技术的发展，采用了晶体管调节器。其优点是：三极管的开关频率高，且不产生火花，调节精度高，还具有重量轻、体积小、寿命长、可靠性高、电波干扰小等优点，现广泛应用于东风、解放及多种中低档车型。
　　（3） 电脑控制调节器
　　电脑控制调节器是现在轿车采用的一种新型调节器，由电负载检测仪测量系统总负载后，向发电机电脑发送信号，然后由发动机电脑控制发电机电压调节 器，适时地接通和断开磁场电路，即能可靠地保证电器系统正常工作，使蓄电池充电充足，又能减轻发动机负荷，提高燃料经济性。如上海别克、广州本田等轿车发 电机上使用了这种调节器。
　　（4）触点式电压调节器
　　触点式电压调节器应用较早，这种调节器触点振动频率慢，存在机械惯性和电磁惯性，电压调节精度低，触点易产生火花，对无线电干扰大，可靠性差，寿命短，现已被淘汰。2.当发电机电压上升到高于蓄电池电压但还低于调节电压上限U2时，发电机处于自励状态。
　　交流发电机电压调节器的工作原理
　　当发电机电压高于蓄电池电压但还低于调节电压上限时U2时，VS与VT1仍截止，VT2保持导通。此时励磁电路为：
　　发电机定子绕组→正极管→发电机输出端子“B”→点火开关SW →熔断器 F3→发电机端子“F1”→发电机励磁绕组 RF→发电机端子“F2”→调节器磁场端子“F”→三极管VT2→调节器搭铁端子“E”→发电机搭铁端子“E”→发电机负极管→发电机定子绕组
