楼道声光控灯及开关专业课程设计.doc

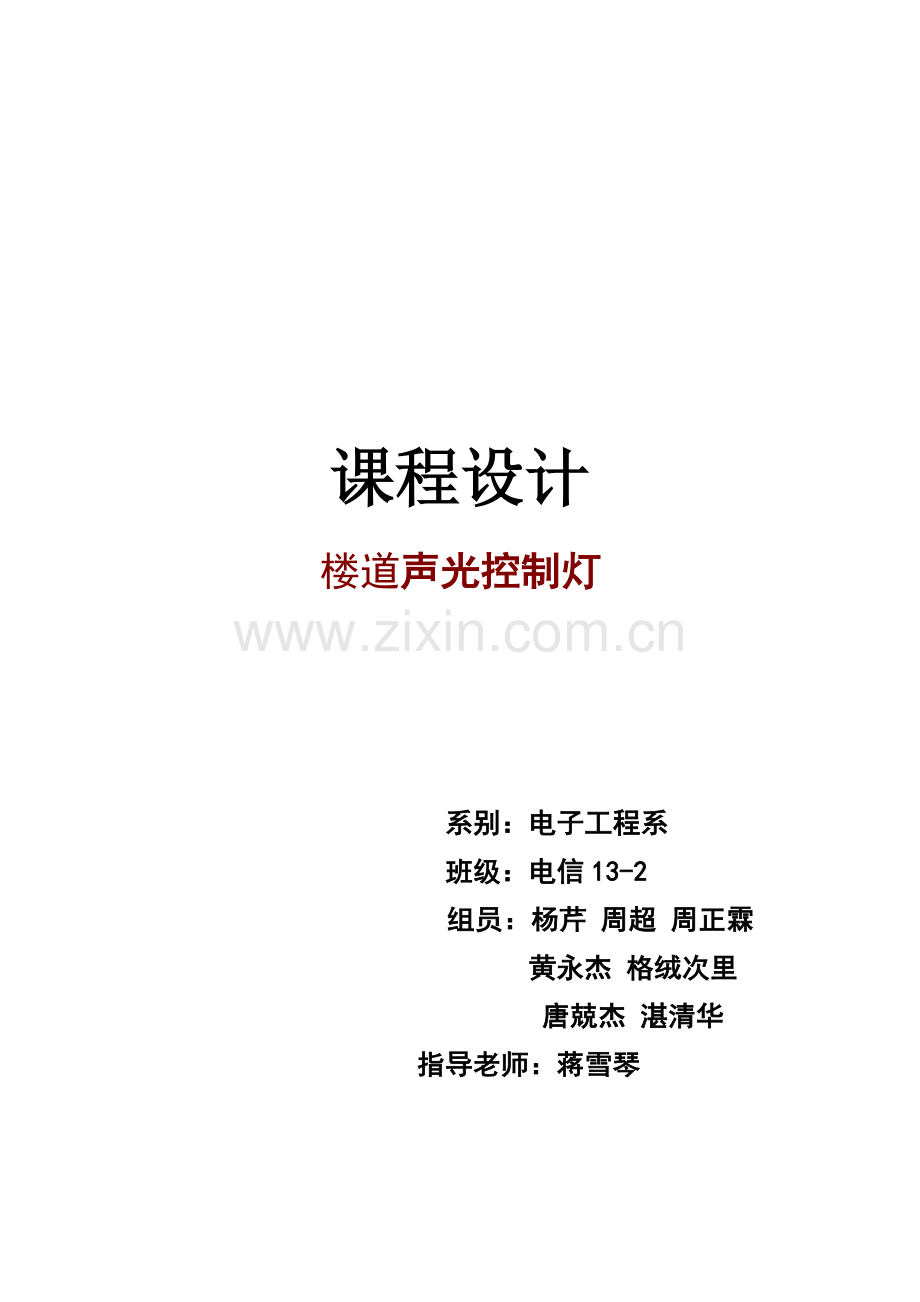

课程设计
楼道声光控制灯

系别：电子工程系
班级：电信13-2
组员：杨芹 周超 周正霖
黄永杰 格绒次里
唐兢杰 湛清华
指导老师：蒋雪琴

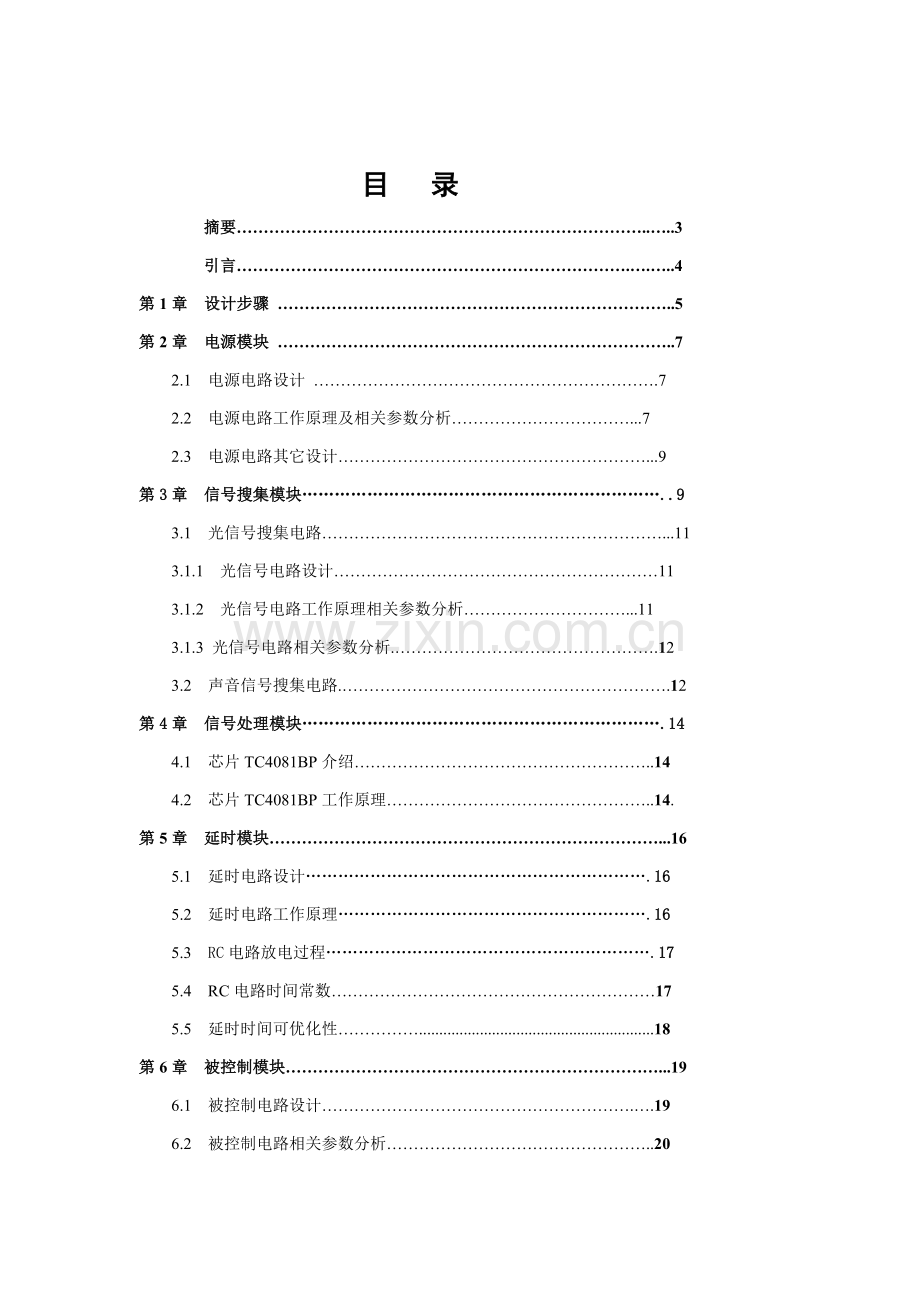

目 录
摘要…………………………………………………………………..…..3
引言……………………………………………………………….….…..4
第1章 设计步骤 ………………………………………………………………..5
第2章 电源模块 ………………………………………………………………..7
2.1 电源电路设计 ……………………………………………………….7
2.2 电源电路工作原理及相关参数分析……………………………...7
2.3 电源电路其它设计…………………………………………………...9
第3章 信号搜集模块…………………………………………………………..9
3.1 光信号搜集电路………………………………………………………...11
3.1.1 光信号电路设计……………………………………………………11
3.1.2 光信号电路工作原理相关参数分析…………………………...11
3.1.3 光信号电路相关参数分析.………………………………………….12
3.2 声音信号搜集电路.…………………………………………………….12
第4章 信号处理模块………………………………………………………….14
4.1 芯片TC4081BP介绍………………………………………………..14
4.2 芯片TC4081BP工作原理…………………………………………..14.
第5章 延时模块………………………………………………………………...16
5.1 延时电路设计……………………………………………………….16
5.2 延时电路工作原理………………………………………………….16
5.3 RC电路放电过程…………………………………………………….17
5.4 RC电路时间常数……………………………………………………17
5.5 延时时间可优化性……………..........................................................18
第6章 被控制模块……………………………………………………………...19
6.1 被控制电路设计………………………………………………….….19
6.2 被控制电路相关参数分析…………………………………………..20
6.2.1 相关元件介绍…………………………………………………………..20
总结………………………………………………………………………………...24
参考文件…………………………………………………………………………...25

摘要
声光双控延时开光不仅适适用于住宅区楼道，而且也适适用于工厂、办公室、教学楼等公共场所，它含有体积小，外形美观，制作轻易，工作可靠等优点，而且降低能耗，节省能源，重视环境保护是当今世界主时尚。另外，它在一定场所使用还可起防盗作用。它是公共场所照明开关理想选择，被大家誉为“长明灯克星”。
此次课程设计是一个灵敏度较高声光控制开关，行人只要拍个巴掌就能电路触发。本电路仅使用一只CMOS门电路TC4081BP、一个CRZ2-113F型小型驻极体式电容话筒、一个CdS型光敏电阻器和若干电阻、电容配合就能将电路触发，使其导通，将电灯打开。它不需要发送关闭信号，由电路本身延时电路将灯关闭。当灯被打开后，延时电路延时约25s后将灯自动关闭。该电路还含有自动光控作用，在白天由光敏电阻器控制着电路。即使受到声音信号触发，开关也不会打开。
在此电路设计中，要注意三点，第一是要合理设计三极管静态工作点，使之处于饱和或截止两状态；第二要调整好电位器，从而使声控开关和光敏电阻含有良好灵敏度；第三要合理设定延时RC，实际和理论延时时间总会有差距。

关键词：声光双控 延时 节电 开光

引言
多年来，城市居民住宅越来越趋向高层化。高层建筑一个不可忽略问题是楼道等公用部分照明问题。楼道照明灯假如能做到随手关灯，将是一个极大能源消耗，以一栋六单元十二层楼房为例：每层安装一只15瓦灯泡，就是72只灯泡，每小时耗电1.08度。假如这些灯通宵通明，一晚耗电10多度，十二个月就是4000多度。通常住户在开灯后往往忘了或不愿意再费事去专门关灯。感应式楼道照明开关是处理这个问题一个简单方法。它能够在开灯后一定时间内自动熄灭。在白天，即使有些人走过，楼道等也不会亮，能够达成节能目标。声光双控延时开关体积小，外形美光，制作轻易，且节能环境保护，是当今世界主时尚。因为多年中国照明器材行业快速崛起，中国已经成为电光源产品关键输出国之一。伴随全球经济一体化，发达国家产业调整步伐深入加紧，通常照明电器产品生产大量向发展中国家转移，而中国又是一个比较适合国家，一是中国含有生产这些产品条件，而是劳动力成本比较低，从而使中国逐步成为照明电器产品出口大国。展望未来中国市场，需求仍会呈逐年增加趋势。
所以我们小组设计一个声光双控延时开关来处理此浪费问题。夜晚，行人经过楼道出入口时，照明灯点亮25s后熄灭；白天，照明灯自动停止工作。

第 1 章 设计步骤
此设计是为了实现声控光控延时开关功效。在白天时不管是否有声音，灯全部不能被点亮，即白天时不需要光照，在夜晚当有声音产生时，灯被点亮，且在声音消失后，灯能够维持一段时间亮度，即在夜晚有些人经过时候，灯被点亮，并有足够时间让人经过。
所设计电路分为五个模块：电源模块，信号搜集模块，信号处理模块，延时模块和被控制模块。(模块图如1-2)电源模块为整个电路提供稳定直流电源，使驱动三极管，芯片TC4081BP和灯。信号搜集模块分为声音信号搜集模块和光信号搜集模块。声音信号搜集模块将声音信号转变为音频电信号从而能够输入电路，起到控制开关作用。光信号搜集模块将光强度改变转变为电压改变，和声音信号一起控制芯片输入。信号处理模块即是芯片TC4081BP对声音，光信号造成电信号改变进行处理，从而驱动被控制电路，并作用于延时模块。延时模块是在信号处理模块作用下工作，起到延时作用。被控制模块在信号处理模块及延时模块共同作用下工作，达成设计目标。

感光电阻RG

控制门D1

延时R8,C3

二级整形D3,D4

继电器T

灯泡
整形D2

放大VT

检音BM

图 1-2

第2章 电源模块

这一章具体介绍电源模块电路设计，电路中各个器件参数确定相关分析，其工作原理及其它类似设计。为整个电路提供5V、12V直流电源，是电路动力起源。

2.1 电源电路设计
电源电路采取降压、整流、滤波和稳压组合电路，将220V交流电压变为5V和12V直流电压。模块图图 2-1

电源
变压器

整流
电路

滤波
电路

稳压
电路

图 2-1
降压过程是将220V单相交流电压直接输入有一定匝数比变压器，得到降压后电压。然后将变压器副边交流电压经过单相桥式整流电路，得到脉动系数较大直流电压。为了减小电压脉动，将经过整流桥整流后直流电压通入由滤波电容组成滤波电路，使输出较为平滑电压。要得到稳定直流电源需将滤波后电压输入稳压电路。稳压电路由电阻稳压二极管组成，利用二极管稳压特征，使得到不受电网电压波动和负载电阻改变影响稳定性较高直流电压。

2.2 电源电路工作原理及相关参数分析
电源电路原理图：

图 2-2
为了得到5V和12V直流电源，将220V频率为50Hz单项正弦波交流电输入变压器，其原边和副边比为，经过变压器得到=12.5V
（2.2.1）
得到=15
交流电通入单项桥式整流电路经过全波整流得到平均值为=0.9直流电压，其脉冲系数很大。单相桥式电路中整流桥二极管选择IN4007。然后将直流电压通入滤波进行滤波，能够得到平均值为=1.2=18V直流电压。滤波电路中电容为，和并联负载为，取值满足
=（3~5） (2.2.2)
得到=（3~5）
理想情况下可将交流分量全部滤掉，使输出电压仅为直流电压，然而，因为滤波电路为无源电路，所以接入负载后必会影响其滤波效果，要得到稳定直流电源需将滤波后电压输入稳压电路。
稳压电路中稳压管Dz1选择稳压值为12V稳压二极管，其型号为2CW19；Dz2选择稳压值为5V稳压器二极管，其型号为2CW12
经过查阅电子元器件手册，Dz2最小工作电流为=10mA最打工作电流为=45mA内阻为≦50Ω。R2和Dz2对Dz1电压进行分压，Dz2上电压为，则上电压为
(2.2.3)
(2.2.4)
(2.2.5)
则得到阻值范围为
（2.2.6）
所以155.6Ω≦≦700Ω，所以去=500Ω
查阅手册得到稳压管最小工作电流为=5mA，最大工作电流为=17mA，内阻为≦35Ω.所以
（2.2.7）
（2.2.8）
（2.2.9）
(2.2.10)
(2.2.11)
(2.2.12)
所以120Ω≦≦222Ω, 所以取=200Ω
依据电路图得到
(2.2.13)
所以得到0.9uF≦≦1.5uF，取=1uF

2.3 电源电路其它设计
此电源电路还有其它方法设计。图2-3

图 2-3
因为该电路所要求电压值能够在一定范围内波动，能够将220V交流电源经过整流桥后用两个阻值较大电阻R1、R2进行分压，并用电容C在电阻R2上并联，对R2电压进行滤波，最终在电容C形成上正下负直流电压。R1、R2取值应该较大，使得电路上电流较小，其中R2上电压值要考虑和R2并联负载大小，在此次电路设计中，后面连接被控制电路、芯片、声控、光控电路上电阻连接起来大约为20K，所以取R2为20K，R1为150K,,则R2上分得电压为U=0.9×220(R2∥RL) ／(R2∥RL+R1) （2.3）

第3章 信号搜集模块

3.1 光信号搜集电路
3.1.1光信号搜集电路设计
对于光信号设计，我们要求在白天和晚上R5和RG间电压输出有很大反差，在白天要求输出低电平，而在晚上要求输出高电平，所以必需要用光敏电阻RG。将光敏电阻RG和R5串联起来，所组成电路图以下：

图 3-1
3.1.2 光信号电路工作原理
表3-1 光敏电阻
型号
最大电压
（VDC）
最大功耗（mw）
环境温度
光谱峰值
(nm)
亮电阻
（K）
暗电阻
（M）
MJ20516
250
500
-30~+70
560
5
1
表3-1
在白天光较强时，光敏电阻RG阻值较低（约为1.2kΩ），在R5和光敏电阻两端加有12V电压，在白天我们要求此端输出低电平，则不管声控部分输出是高电平或低电平，芯片TC4081BP最终全部输出低电平，则使得控制电路三极管不导通，继电器上无电流，由继电器工作原理可知灯泡不亮。所以R5阻值要远大于1.2kΩ，近似使得R5短路。
　　在晚上光线较暗时，光敏电阻RG阻值变大（最大约为50MΩ），R5、RG串联对12V电压分压，在晚上我们要求此端输出高电平，若此时有声音即声控部分输出高电平，则芯片TC4081BP最终输出高电平，使得控制电路三极管
导通，继电器上有电流，由继电器工作原理可知灯泡亮。若无声音，则声控部分输出低电平芯片TC4081BP最终输出高电平，灯泡不亮。所以R5阻值要远小于50MΩ，这么晚上可认为电压全分和R5，RG短路。即控制灯泡在晚上无声时不亮。
3.1.3 光信号电路相关参数分析
　 经过对光电路工作原理分析我们要求R5阻值要远大于1.2kΩ，同时又要远小于50MΩ。
再由串联分压公式可知
(R5+RG)*I=Vcc （3.1）
所以
R5=Vcc/I—RG
因为在白天RG 约为1.2kΩ，晚上RG约为50MΩ，Vcc=12V
我们综合多种原因最终选择R5为1MΩ。

3.2 声音信号搜集电路

声音信号搜集电路设计

图1 仿真声控部分原理图

顾名思义，声光控延时开关就是用声音来控制开关“开启"，若干分钟后延时开关“自动关闭"。所以，整个电路整个电路功效就是将声音信号处理后，变为电子开关开动作。明确了电路信号步骤方向后，即可依据关键元器件将电路划分为若干个单元。
仿真电路原理图1所表示。在仿真当中，因为仿真软件不熟，声音输入部分我们用开关替换，一样电容C2含有通交流阻直流作用，因为声音输入相当于一个正弦信号输入。所以在仿真中，我们把麦克风用导线替换，电容也用开关替换。当外界有声音发出时，开关闭合，可使三极管VT瞬间截止，集成电路A2脚便经过电阻器R4连接12V电压正极，又因A一脚在晚上也是高电压，便相继使A3脚输出低电压，5脚和6脚也为低电压，4脚则输出高电压。该电压经二极管VD1正偏导通，向电容器C2充电，又使A8脚和9脚为高电压，继续控制A10脚输出低电压，12脚和13脚为低电压，11脚输出高电压。使三极管导通，便使继电器工作，开关闭合，从而驱动灯泡H放光。注：在仿真中灯泡我们用是发光二极管（LED）。
当外界没有声音发出时，开关断开，三极管输入到集成电路A2脚一个低电平。又因A一脚在晚上也是高电压，便相继使A3脚输出高电压，5脚和6脚也为高电压，4脚则输出低电压。该电压经二极管VD1正偏导通，，又使A8脚和9脚为低电压，继续控制A10脚输出高电压，12脚和13脚为高电压，11脚输出低电压。三极管不工作，继电器无法产生电流，继而无法导通开关，从而灯泡H不

第四章 信号处理模块

4、1 芯片TC4081BP介绍
TC4081BP是一个将四个基础二输入和非门电路集合在一起制成集成电路，所以称为二输入四和非门集成电路。利用该集成电路既能够设计放大器，也能够设计振荡器，还能够设计控制开关，所以被广泛应用于多种电子设备中。另外，TC4081BP内部四个二输入和非门电路各自独立，实际中可选择其中一个，也能够四个全用，还可进行并联、串联应用，这又给我们设计带来了极大方便。

4、2 芯片TC4081BP工作原理
TC4081BP外形图4-1所表示，它是采取晶体管制造工艺在硅晶片上生产四个各自独立二输入和非门电路，然后采取DIP-14标准封装而成双列14脚直插式结构。

图4-1 图4-2
TC4081BP14个引脚排列、引脚名称及内部结构图4-2所表示，能够很清楚看到四个二输入和非门相互独立，每个单独和非门有两个输入端和一个输出端。四个和非门被集成后，TC4081BP1脚、2脚、3脚属于第一个和非门电路，其中1脚1IN1端为该和非门输入端，2脚1IN2端为该和非门另一个输入端，3脚1OUT端为该和非门输出端；4脚、5脚、6脚属于第二个和非门电路，其中4脚2IN1端为该和非门输入端，5脚2IN2端为该和非门另一个输入端，6脚2OUT端为该和非门一个输出端；8脚、9脚、10脚属于第三个和非门电路，其中8脚3IN1端为该和非门输入端，9脚3IN2端为该和非门另一个输入端，10脚3OUT端为该和非门一个输出端；11脚、12脚、13脚属于第四个和非门电路，其中11脚4IN1端为该和非门输入端，12脚4IN2端为该和非门另一个输入端，13脚4OUT端为该和非门一个输出端；7脚、14脚为TC4081BP工作电源输入端，7脚位电源负极Vss，14脚为电源正极Vdd。
在TC4081BP中，每个和非门两个输入端和一个输出端之间所展现关系见表4-1。
第一个输入端（1脚）
第二个输入端（2脚）
输出端（3脚）
0
1
1
1
0
1
0
0
1
1
1
0
表中以TC4081BP第一个和非门为例，“0”表示低电压，“1”表示高电压
和非门集成电路是一个价格最低廉集成电路，而且工作损耗小，适应电压范围宽，可在3~18V范围内正常工作，所以得到广泛应用。

图 4-3 信号处理

第五章 延时模块

5.1 延时电路设计
依据电容特征，电容两端电压时缓慢改变，譬如说：灯泡要通电，它电压在通电一刻有0变为另一个值，如1V。不过因为其时缓慢改变，即0~1V中间每一个值灯泡全部经历过，忽然改变不会到时突变，时存在电容缓冲。依据这一特征，将电容两端并联一个电阻，从而能够一个延时电路，即图中由延时电阻器R6和延时电容器C2组成延时电路。图
5-1所表示。

图 5-1 延时电路原理图

5.2 延时电路工作原理

灯泡H在晚上受声音控制发光后，若不再有响声输入到话筒B，三极管VT又受R2、R3分压正偏导通，使A得3脚输出高电压，A4脚输出低电压，二极管VD1无正偏截止。不过电容器C2正极电压不会很快降低，它经过电阻器R6放电。因为电阻器R6阻值较大，电容器C2上所充电需要一定时间才能放完。这么就使A10脚保持为低电平，11脚保持为高电平，灯泡保持发光。只有等到电容器C2放点结束，使A8脚，9脚将为低电平，10脚输出高电平，12脚、13脚位高电压，11脚输出低电压后，经过三极管控制继电器工作状态，以切断灯泡H电流回路，实现灯泡H在延时亮一段时间后又自动熄灭，从而实现了延时功效。

5.3 RC电路放电过程

当电容C2已经有电压U0时，且二极管无正偏截止时，电容器立即对电阻R6惊醒放电，放点开始时电流为,放电电流实际方向和充电时相反，放电时电流和电容电压随时间均按指数规律衰减为零，电流和电压数学表示式为: （5.3.1）
（5.3.2）
式中为电容器初始电压。放电时和改变曲线图5-2所表示。

图 5-2 RC放电时电压和电流而改变曲线

5.4 RC电路时间常数

RC电路时间常数用表示， ,大小决定了电路充放电时间快慢。对于充电而言，时间常数时电容电压从零增加到63.2%所需而当初间；对放电而言，是电容电压从下降到36.8%所需时间。
R6阻值为250K，C2为100,则有
=250K*100=25 所以延迟时间为25

5.5 延迟时间可优化性

在电路中，电路延迟时间是由电阻和电容协调控制，所以，能够经过改变电容和电阻值来增加或缩短延迟时间。譬如说在一栋小区中，能够经过先调查小区内居民平均年纪，在合理装置延迟时间不一样照明灯，假如偏于老龄化小区就把延迟时间增加部分，假如不是话能够稍微缩短一下其延迟时间，这么做会愈加人性化，愈加节省能源，切实符合当今时代主时尚。

第6章 被控制电路
6.1 电路工作原理

图5-1 被控制电路
被控制电路三极管T2、继电器H、LED灯D3、电阻R8、R9，二极管D2组成，在这部分电路中，继电器和三极管相当于一个开关，可开通或关断灯泡连接5伏直流电源，。
当三极管T2处于饱和导通状态时，集电极电流驱动继电器H动作，开关闭合，灯泡回路导通，此时在灯泡回路中，电流从直流电源沿电阻R8——继电器中开关——LED灯D3，最终流回直流电源，就这么灯泡亮也。
当三极管T2处于截止状态时，继电器H中无电流经过，故而继电器开关无法动作，造成灯泡回路开路，无电流经过，LED灯D3不亮。
继电器H中开关动作受三极管T2控制，当三极管T2处于饱和状态时，其集电极有电流经过，从而驱动继电器H中开关动作，灯泡回路导通；而当三极管T2处于截止状态时，其集电极无电流经过，继电器中无电流经过，其开关无法动作，灯泡回路关断。
三极管H是处于饱和导通还是处于截止断开，则由其基极B控制。当B极电压处于高电平时，其值高于集电极C电压，而且大于三极管T2开启电压Uon,三极管处于饱和导通状态，集电极上继电器中有电流经过；当基极B处于低电平状态时，其值小于三极管开启电压Uon，三极管处于截止状态,其集电极中无电流，三极管这个“开关’处于断开状态。
二极管D2作用是保护继电器。当三极管T2饱和导通时，继电器中有电流经过，此时是二极管D2相当于开路，对电路无影响，；当三极管在转换到截止状态瞬间，因为继电器中含有电感元件，那么肯定会在此刻产生极大电流，假如不加二极管D2，电路可能会因电流过大而损坏，而加上二极管后，电流改变流向，经过二极管D2和继电器中电感组成回路完成放电过程，不会损坏电路。
6.2 电路参数分析
6.2.1 相关元件介绍
1.三极管T2
选择是9014型NPP型硅管，相关参数以下
表 5-1
VCEO
45V
VCBO
50V
VEBO
5.0V
IC
100mA
@Ic
1.0mA
@VCE
5.0V
ICBO
0.1µA
IEBO
0.1µA
VCE(sat)
0.3V
VBE(sat)
1.0V
ft
150MHz
β
400

2.继电器H
选择是OMRON继电器G2R-1 DC12，这是一个小型直流继电器，线圈参数以下：
表 5-2
制造商
Omron
触点形式:
SPDT
线圈电压
12 VDC
触点额定值
10 A
触点端接
Solder Pin
安装风格
Through Hole
功耗
530 mW
触点材料
Silver Alloy
Part # Aliase
12DC G2R1 G2R112DC

3.二极管D2
二极管选择是IN4148,其参数以下：
表 5-3
最高反向工作电压(V)
75
反向击穿电压(V)
>=100
最大正向电流(mA)
150
正向压降(V)
<=0.8
反向回复时间(ns)
<=4
4.日光灯D3
日光灯选择φ26MM*1500MM（150cm ）规格LED灯泡，其额定功率为25W，
使用寿命在3万-5万小时，供电电压为为AC85V-260V(交流)。

注：为何选择LED灯？
答：它不仅超强节能更为环境保护. 还是国家绿色节能照明工程关键开发产品之一，是现在替换传统日光灯关键产品。
LED日光灯综合应用LED电光源，独特电路控制设计，真正达成了高效节能，省电80% 以上。 超高亮度，显色指数高，是最新型室内照明产品，不需使用镇流器、启辉 器，无频闪。安装很简单，安装时将原有日光灯取下换上LED日光灯，将起辉器去掉即可。 LED日光灯节电高达70％以上，寿命为一般灯管30倍以上，几乎是免维护。
适用范围：写字楼、工厂、商场、学校、居家等室内照明
LED日光灯十大优点 ：
1：环境保护型灯具
传统日光灯中含有大量水银蒸汽，假如破碎水银蒸汽则会挥发到大气中。但LED日光灯则根本不使用水银，且LED产品也不含铅，对环境起到保护作用。LED日光灯公认为二十一世纪绿色光源。
2：少发烧现象
传统灯具会产生大量热能，而LED是冷光源，则是把电能全全部转换为光能，不会造成能源浪费。光效能更为显著。
3：没有噪音
LED灯具不会产生噪音，对于使用精密电子仪器场所为上佳之选。适合于图书馆，办公室之类场所。
4：保护眼睛
传统日光灯使用是交流电，所以每秒钟会产生100－120次频闪。LED日光灯采取LED恒流工作，是把交流电直接转换为直流电，有效降低LED光衰，开启快，无闪烁，保护眼睛。
5：无蚊虫烦恼
LED日光灯不会产生紫外光、红外光等辐射，不含汞等有害物质，发烧少。所以不会象传统灯具那样，有很多蚊虫围绕在灯源旁。室内会变得愈加洁净卫生整齐。
6：电压可调80V－245V
传统日光灯是经过整流器释放高电压来点亮，当电压降低时则无法点亮。而LED灯具在一定范围电压之内全部能点亮，还能调整光亮度.
7：省电寿命长
LED日光灯耗电量是传统日光灯三分之一以下，寿命也是传统日光灯10倍，和传统日光灯亮度基础一致，正常使用寿命为3万小时以上，节电高达80％，能够长久使用而无需更换，降低人工费用。更适合于难于更换场所。
8：坚固牢靠
LED灯体本身使用是环氧树脂而并非传统玻璃，更坚固牢靠，即使砸在地板上LED也不会轻易损坏，能够放心地使用。
9：通用性好
LED日光灯外型、尺寸和传统日光灯一样，可替换传统灯具。
10：色彩丰富
充足利用LED色彩丰富优势制作多种发光颜色灯。

6.2.2 电路参数分析
Ⅰ、ⅣⅤⅥ计算三极管深度饱和时所需基极电流IBS：
（5.2.1）
IBS称为饱和基极电流。为使三极管处于饱和工作状态，必需确保iB≥IBS。用于开关电路三极管通常全部含有很小VCE(sat)和RCE(sat)。.在VB4》VCE(sat)、RH》RCE(sat)情况下，可将式（5.2.1）近似为

（5.2.2）
∵ VB4=12V, RH=1.2Ω，β=400
∴ IBS =0.025A

Ⅱ计算R9阻值
因为声音和光信号经过TC4081BP芯片处理后，得到输出电压VB=12V。
∵VBE(sat) =1.0V,
∴依据iB≥IBS，得≥IBS （5.2.3）
∴ （欧姆）
∴R9要选择阻值小于440Ω电阻
Ⅲ灯泡回路相关参数
灯泡额定功率P=25W，R=1936Ω，电源为U=220V，f=50HZ交流电
总结
在这段时间里设计中，我们做课题是“声光控制楼道开关”。这是一个声音和光照双控制照明灯，它能够用于楼梯，过道，库房等场所。白天光照好，不管过路者发出多大声音，全部不会使灯泡发亮。夜晚光暗，电路拾音器只要检测到有声音，就会自动为行人照明，过一会儿后有自动熄灭，节能节电。
这次声光控延时开关设计实践将我们学到知识应用到了实践中，深化了对模拟电子课程设计认识，使我们在设计实践中取得新知。学习了那么久理论知识和实践操作，我们不仅仅得到是书本上东西，更关键是我们经过自己独立动手，老师和同学耐心指导帮助下，我们学到了很多。在此课程设计中利用到了三极管特征，光敏效应，尤其是芯片部分功效，让我们深入巩固和掌握了前面所学基础知识，加深了对模拟电路了解，对元器件使用愈加深刻。
当然了，第一次经历课程设计这东西，在设计过程中难免会出现种种这么那样问题及我们处理措施：
1、在电源设计中要依据器主体电路及实施机构不一样进行对应设计，比如说不一样分支电路工作在不一样电压下面，这就要让一个电源电路提供不一样电源（+5v，+12v）；
2、在延时电路中，电阻R6阻值不能过小，在仿真时候就出现过意外情况，当其阻值小到一定程度时候，电路就不能实现其功效，因为当其阻值过小时，8,9管脚将会处于低电平状态，这么就会影响到电路既定理想功效；
3、在仿真过程中，TC4081BP即使是一个二输入四和非门集成芯片，实现是和非门功效，而且在仿真软件中也找不到，但不能仅仅用四个二输入和非门替换，因为不一样类型芯片之间存在差异，CMOS型就是CMOS型，不能和其它混用，不然不能达成既定效果，这次设计中就充足认识到这一点；
4．声控开关在仿真软件中找不到，对此我们用开关替换，经过其开和断模拟声控开关，同时亦用开关替换和之连接电容C1，认为当用一般开关模拟声控开关时，也就无法完成将声音信号转换成音频信号任务，而电容C1作用就是把音频信号耦合到三极管VT上，所以此时用一般开关替换电容C1
3. 灯泡回路部分和被控制电路部分在仿真中我们是这么处理：灯泡选择发光二极管，两部分电路选择电源均是直流电源，被控制电路12V，灯泡回路5V，所以继电器上保护二极管就没加上。
4.延时电路部分我们在仿真中选择电阻为200K，为是能够立即见到结果。
参考文件

【1】 清华大学电子学教研组编，童诗白﹑华成英主编. 模拟电子技术基础. 第4版. 北京：高等教育出版社， .
【2】 清华大学电子学教研组编， 阎石 主编. 数字电子技术基础. 第5版. 北京：高等教育出版社， .
【3】 龚华生 主编. 实用电路创意制作自学通. 北京：电子工业出版社， .
【4】 朱清慧﹑张凤蕊﹑翟天嵩﹑王志奎编著. Proteus教程——电子线路设计、制版和仿真. 北京：清华大学出版社，.
【5】 刘天旺 主编. PROTEL99SE电路设计应用教程. 北京：电子工业出版社， .
【6】 何小艇，电子系统设计，浙江大学出版社，6月
【7】姚福安，电子电路设计和实践，山东科技技术出版社，10月
【8】王澄非，电路和数字逻辑设计实践，东南大学出版社，1999年10月
【9】李银华，电子线路设计指导，北京航空航天大学出版社，6月
【10】康华光，电子技术基础，高教出版社，
【11】韩振振，数字电路逻辑设计，大连理工大学出版社，
【12】湘潭电机制造学校，可控硅技术，机械工业出版社，1979年
