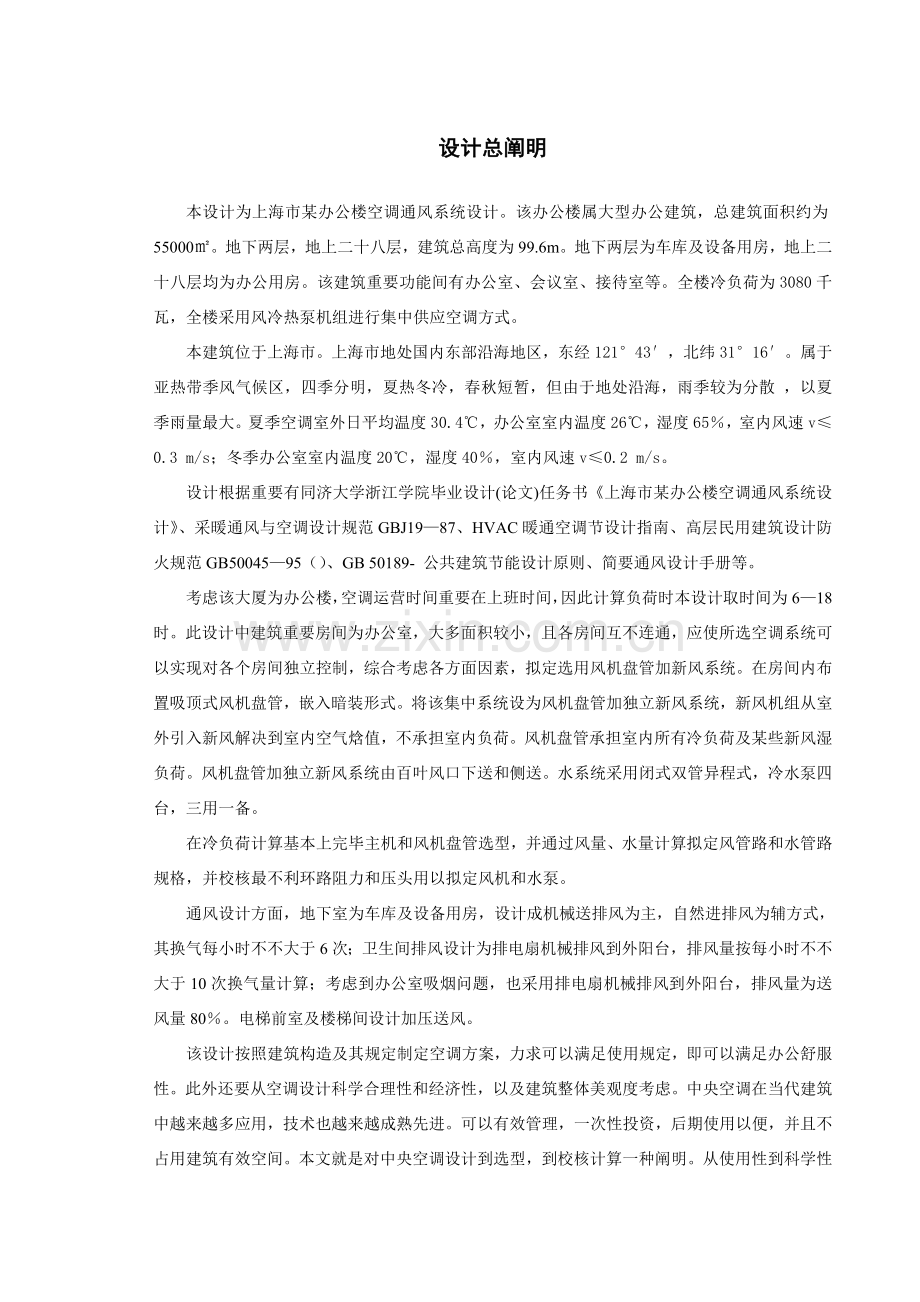

1、设计总阐明本设计为上海市某办公楼空调通风系统设计。该办公楼属大型办公建筑,总建筑面积约为55000。地下两层,地上二十八层,建筑总高度为99.6m。地下两层为车库及设备用房,地上二十八层均为办公用房。该建筑重要功能间有办公室、会议室、接待室等。全楼冷负荷为3080千瓦,全楼采用风冷热泵机组进行集中供应空调方式。本建筑位于上海市。上海市地处国内东部沿海地区,东经12143,北纬3116。属于亚热带季风气候区,四季分明,夏热冬冷,春秋短暂,但由于地处沿海,雨季较为分散 ,以夏季雨量最大。夏季空调室外日平均温度30.4,办公室室内温度26,湿度65,室内风速v0.3 m/s;冬季办公室室内温度20,
2、湿度40,室内风速v0.2 m/s。设计根据重要有同济大学浙江学院毕业设计(论文)任务书上海市某办公楼空调通风系统设计、采暖通风与空调设计规范GBJ1987、HVAC暖通空调节设计指南、高层民用建筑设计防火规范GB5004595()、GB 50189- 公共建筑节能设计原则、简要通风设计手册等。考虑该大厦为办公楼,空调运营时间重要在上班时间,因此计算负荷时本设计取时间为618时。此设计中建筑重要房间为办公室,大多面积较小,且各房间互不连通,应使所选空调系统可以实现对各个房间独立控制,综合考虑各方面因素,拟定选用风机盘管加新风系统。在房间内布置吸顶式风机盘管,嵌入暗装形式。将该集中系统设为风机盘
3、管加独立新风系统,新风机组从室外引入新风解决到室内空气焓值,不承担室内负荷。风机盘管承担室内所有冷负荷及某些新风湿负荷。风机盘管加独立新风系统由百叶风口下送和侧送。水系统采用闭式双管异程式,冷水泵四台,三用一备。在冷负荷计算基本上完毕主机和风机盘管选型,并通过风量、水量计算拟定风管路和水管路规格,并校核最不利环路阻力和压头用以拟定风机和水泵。通风设计方面,地下室为车库及设备用房,设计成机械送排风为主,自然进排风为辅方式,其换气每小时不不大于6次;卫生间排风设计为排电扇机械排风到外阳台,排风量按每小时不不大于10次换气量计算;考虑到办公室吸烟问题,也采用排电扇机械排风到外阳台,排风量为送风量80
4、。电梯前室及楼梯间设计加压送风。该设计按照建筑构造及其规定制定空调方案,力求可以满足使用规定,即可以满足办公舒服性。此外还要从空调设计科学合理性和经济性,以及建筑整体美观度考虑。中央空调在当代建筑中越来越多应用,技术也越来越成熟先进。可以有效管理,一次性投资,后期使用以便,并且不占用建筑有效空间。本文就是对中央空调设计到选型,到校核计算一种阐明。从使用性到科学性再到经济性上做到好结合。方案选取是整体考虑以及设计总体思想,计算某些是整个设计基本,绘图某些是与设计施工相联系实际走管和安装。三个某些相依相承,都与整个工程密不可分。各个某些都要保证科学合理,对的无误,经济合用。本设计是真实性课题典例。
5、其中,有理论分析计算,有中央空调方案选取论证,有实际绘图安装。是一种完整工程设计实例。设计计算重要有冷负荷计算,送风量计算,管路计算等。冷负荷计算拟定了各个房间空气状况和调节条件,以及整个工程负荷量。是拟定室内空调调节方案重要数据。也是选取冷水机组最重要参照数据。送风量和管路计算是面向实际设备和管路数据资料。都是整个设计基本。在上面重要阶段完毕后来还要对某些详细细节问题加以论证思考并列出解决方案。例如管路腐蚀问题,排烟,保温问题,材料选取问题等。整个设计中竭力能完善解决工程中实际常用问题。本设计参照了大量文献资料,手册图册,工程实例。竭力做到各个方面最佳结合。但是由于资料所限和水平低微,某些疏
6、漏和谬误不可避免,但愿能随着自己学习长进和研究进一步将方案做到最佳。感谢各位师长能给与批评和指正,使我可以得到一种更合理设计方案。核心词:风机盘管加独立新风系统; 负荷; 管路设计; 制冷机组AbstractThis is a design of air conditioning system for the Shanghai office building. The Shanghai office building is a big-sized office building. The total floor area of building is 2024 m2. There are tw
7、enty-eight floors in the building. The buildings height is 99.6m. In the building there are offices,meeting room,reception room and so on. Cooling load for the entire floor is 3080 kilowatts. The whole floor using Central Cooling Chillers to focus on the way .The main rooms in the building are offic
8、es,most of them are very small,and the rooms are not connected. So the selected air-conditioning system should be able to achieve independent control of each room. Considering the various factors,determine to select the fan-coil system plus fresh air system. Arrangement in the room ceiling fan coil
9、units,using the dark form of equipment. With this system,fresh air units deal with the introduction of a new wind to the indoor air enthalpy value,do not bear the load indoor. The fan-coil units bear all cooling load and part of its new rheumatoid load. Fan-coil plus an independent air system sent b
10、y the Venetian and the under side air delivery. Closed water system with a dual-track program,three cold-water pump,dual-use a prepared;cooling pumps three elections,one prepared by dual-use. After the cooling load calculation,we can select the refrigeration machine ,the fan coil units,the wind pipe
11、 and water pipes,the fresh air units and pumps. Read the relevant air-conditioning design manuals and complete the final design of the air-conditioning system. Key words: PAU+FCU systems; load; pipeline design; refrigeration machine目录1 绪论12 概况12.1 工程概况12.2 设计参数12.2.1 气象参数12.2.2 土建资料12.2.3 人员资料32.2.4
12、 照明和设备资料32.2.5 空调使用时间42.2.6 动力状况42.2.7 其她资料43 设计方案论证43.1 办公楼空调特点43.1.1 建筑特点43.1.2 使用特点43.1.3 办公楼空调系统注意事项43.2 方案比较53.2.1 全空气系统53.2.1 风机盘管加新风系统53.3 方案拟定64 负荷计算64.1 夏季空调负荷构成和计算办法64.1.1 外墙和屋面传热冷负荷计算公式64.1.2 外窗温差传热冷负荷64.1.3 外窗太阳辐射冷负荷64.1.4 内围护构造传热冷负荷74.1.5 人体冷负荷74.1.6 灯光冷负荷74.1.7 设备冷负荷84.1.8 渗入空气显热冷负荷84.
13、1.9 食物显热散热冷负荷94.1.10 随着散湿过程潜热冷负荷94.2 冬季空调负荷构成和计算办法94.2.1 通过围护物温差传热作用下基本耗热量94.2.2 附加耗热量104.2.3 通过门窗缝隙冷风渗入耗热量105 空调过程和风量拟定115.1 各房间新风量和新风负荷拟定115.1.1 新风量拟定115.1.2 新风冷负荷拟定115.1.3 新风湿负荷拟定115.2 空气解决过程拟定115.2.1 风机盘管加新风系统夏季空气解决过程115.2.2 风机盘管加新风系统冬季空气解决过程116 空调设备选型计算126.1 新风解决机组选取126.2 风机盘管选型计算127 风系统设计127.1
14、 空调房间气流组织127.2 新风入口注意事项147.3 风管布置和制作规定147.4 风管选取147.5 风管水力计算148 水系统设计168.1 水系统选取168.2 水管水力计算168.2.1 基本公式168.2.2 冷冻水管路水力计算168.3 冷凝水管设计179 空调机房设计179.1 冷热源选取179.2 冷冻水泵选取179.3 冷冻水泵配管布置189.4 补水系统布置189.4.1 膨胀水箱选取189.4.2 补水泵选取189.5 空调水解决1910 消声减振方面考虑1910.1 概述1910.2 空调设备消声1910.3 空调设备减振1911 保温防腐方面考虑2011.1 风管
15、保温防腐2011.1.1 保温目2011.1.2 保温材料选取2011.1.3 保温层厚度选取2011.2 水管保温防腐2011.2.1 保温防腐目2011.2.2 保温材料选取2011.2.3 保温层厚度选取2012 通风系统设计2012.1 地下车库通风设计2012.2 卫生间通风设计2012.3 电梯前室及楼梯间加压送风2012.4 办公室排风20结 论21参照文献22附录23谢辞24上海市某办公楼空调通风系统设计1 绪论毕业设计是学生在校学完教学筹划规定所有课程后所必要进行重要实践性教学环节。通过工程设计,综合运用和深化所学专业理论知识,培养独立工作能力及分析解决普通工程实践问题能力,
16、使学生受到具备工程师技能基本训练。毕业设计在指引教师指引下独立完毕。在此过程中,学会关于暖通空调工程设计资料收集和整顿,充分运用参照资料,密切联系工程实际,积极发挥创造性,并注意应用本专业最新科研成果。 本设计为上海市某办公楼空调通风系统设计。该办公楼属大型办公建筑,地下两层,地上二十八层。设计内容涉及一层和六层空调系统、地下车库及设备房通风排烟、前室和楼梯间加压送风、系统消声防振等内容。设计根据重要有采暖通风与空调设计规范GBJ1987、HVAC暖通空调节设计指南、高层民用建筑设计防火规范GB5004595等。2 概况2.1 工程概况本建筑是一幢办公楼,位于上海市。上海市地处国内东部沿海地区
17、,属于亚热带季风气候区,四季分明,夏热冬冷,春秋短暂,但由于地处沿海,雨季较为分散 ,以夏季雨量最大。该建筑物地下两层,地上二十八层,地下两层为车库及设备用房,地上二十八层均为办公用房。该建筑重要功能间有办公室、会议室、接待室等。建筑总高度为99.6m,总建筑面积约为2024。设计重要目是使各功能间室内空气符合风速、温度、湿度,及人体舒服性需要。2.2 设计参数 2.2.1 气象参数 A 室外参数表2-1 室外气象参数表地理位置(上海)海拔(m)大气压力(Kpa)室外平均风速m/s北纬东经4.5冬季夏季冬季夏季311612143102.51100.533.13.2表2-2 室外计算温度表冬季室
18、外计算干球温度夏季室外计算干球温度夏季空调室外计算湿球温度空气调节通风空气调节空调室外日平均通风-433430.43228.2B 室内参数表2-3 室内计算参数表名称房间用途温度()湿度(%)室内风速m/s夏季办公室2665v0.3冬季办公室2040v0.2 2.2.2 土建资料该建筑地下一层层高6.6m,地下二层层高4.2m,地上一层层高5.1m,二层层高4.5m,三层层高3.6m,四层层高3.4m,五层层高4.8m,六层至二十八层层高一致,为3.4m。本设计所取围护构造材料以参照 “公共建筑节能设计原则” 以及“建筑施工阐明”为准,由于某些墙体表面装修材料不同而引起导热系数微小变化在此忽视
19、不计,只取重要墙体进行热阻计算,选用参照范畴如下:表2-4 夏热冬冷地区围护构造传热系数和遮阳系数限值A 外墙和屋顶所选取外墙为普通II类墙体,厚度为240mm砖墙,示意图如图2-1所示:1砖墙2泡沫混凝土 3木丝板 4白灰粉刷图2-1 外墙示意图K=0.90W/(m.k) R0=1/K=1/0.90=1.1(.k)/W B 屋面 所选取屋面为普通III类,屋面意示图如图2-2所示: K=0.78W/( mk)图2-2 屋面示意图C 内墙内墙选取普通砖墙,厚度为240mm,双面抹灰。内墙示意图如图2-3所示: K=1.76 W /( mk)图2-3 内墙示意图D 外窗窗户类型为双层窗,3mm普
20、通玻璃;金属窗框,80%玻璃;窗户高1800mm。窗内遮阳设施采用活动百叶帘。K=2.99 W /( mk)E 门节能外门 名称:木(塑料)框夹板门和蜂窝夹板门传热系数K值:2.6W/(.K) 2.2.3 人员资料表2-5 不同类型房间人均占有使用面积建筑类别房间类别人均占有使用面积(/人)办公建筑普通办公室4高档办公室、设计室8会议室2.5走 廊50其 她20 2.2.4 照明和设备资料表2-6 照明和设备功率 建筑类别房间类别电器设备功率(W)照明功率密度(W)办公建筑普通办公室2011高档办公室、设计室1318会议室511走 廊05其 她511 2.2.5 空调使用时间 办公楼空调每天使
21、用10小时,即8:0018:002.2.6 动力状况夏季自来水水温为26 C,水量水压够用;本建筑动力为工业动力电380V50Hz。2.2.7 其她资料新风量定为每人30m/h;噪声控制规定办公室45dB(A);会议室40-50 dB(A); 其她40 dB(A);保持空调房间大气压力比外界稍高,普通取5-10Pa;3 设计方案论证3.1 办公楼空调特点 3.1.1 建筑特点办公楼建筑多为钢筋混凝土框架构造,采用自重型轻型墙体材料作为外围护构造。办公楼由吊顶或架空地板形成办公自动化机器和通讯设备线性空间,办公楼层净高为2.6m左右。该办公楼层高不尽相似,与楼层和房间用途关于,拟定系统时应考虑层
22、高对空调方案影响,本着尽量节约建筑空间,尽量满足建筑功能和美观规定原则,拟定合理空调方案。 3.1.2 使用特点上班时人员集中,而下班后很少某些人员加班,这就规定办公楼空调系统,除应能满足大负荷时用冷外,还应能高效微量供冷。为了保障人们身体健康,需寻找到对其适当空调系统方案,实现“低能耗、低运营费用、低排放量”三低空调最佳方案。3.1.3 办公楼空调系统注意事项A 过渡季节问题某些高档办公楼,由于当代化办公设备增多,室内发热量增长,有些房间过渡季也需要供冷,但是按夏季工况设计选用设备容量较大,不能适应过渡季节小负荷运营需要,运营能耗大,负荷难于控制。操作人员普通只是按室外气温来决定与否供冷,再
23、加上高层建筑出于节能需要,气密性较高,大某些窗户不能启动,按最小新风量设计新风系统,新风量有限,不能加大,某些大楼虽然设有BAS系统,却无法控制过渡季空调。因而在设计时,从系统划分和系统控制功能,除了满足冬夏两季规定之外,还应考虑系统在过渡季依照气候变化和各分区房间不同需求,可以同步供冷和供热,各系统控制也能满足相应使用规定。过渡季节外区可不用冷热源,但内区仍需要降温,这时应用室外空气直接进入内区降温,即节能又简朴;或考虑采用一台小容量制冷机。过渡季节尽量引入新风承担室内热湿负荷,不启动冷源或热源。B 加班问题个别办公室或楼层需要节假日加班,为此最佳不要设太大集中空调系统。C 节能问题空高系统
24、不但要保证建筑物对室内环境规定,还应从系统运营角度,综合考虑节能效果。普通状况下,业主特别是房地产开发商往往一次投资,而忽视寻常运营费用。事实上,由于采用节能办法而增长一次投资在两三年内即可收回,空调节能不但仅会给投资者带来经济效益,更重要是同步具备很大社会效益。3.2 方案比较3.2.1 全空气系统全空气系统普通选用组合式空调器进行空气解决,室内负荷所有由解决过空气来承担,系统解决空气量大,所肩负空调面积也较大。因而合用于建筑空间较高,面积较大,人员较多房间,以及房间温度和湿度规定较高,噪声规定较严格空调系统。全空气系统重要长处为:(1)使用寿命长。(2)可以依照室外气象参数变化和室内负荷变
25、化实现全年多工况节能运营调节。(3)充分运用室外新风,减少与避免冷、热抵消,减少冷冻机运营时间。(4)可以严格地控制室内温度和室内相对湿度。(5)可以有效地采用消省和隔振办法,便于管理和维修。其重要缺陷为:(1)空气比热、密度小,需空气量多,风道断面积大,输送耗能大。(2)空调设备需集中布置在机房,机房面积较大,层高较高。(3)除制冷及锅炉设备外空气解决机组和风管造价均较高。(4)送回风管系统复杂,布置困难。(5)支风管和风口较多时不易均衡调节风量,风道规定保温、影响造价。(6)全空气空调系统一种系统不适当供各种房间空调。由于回风系统也许导致房间之间空气交叉污染,此外调节也比较困难。(7)设备
26、与风管安装工作量大,周期长。3.2.1 风机盘管加新风系统风机盘管加新风系统是当前应用广泛一种空调系统,它由风机盘管来承担所有室内负荷,单独设新风机组,向室内补充所需新风。因而,在空调房间较多,面积较小,各房间规定单独调节,且建筑层高较高,房间温湿度规定不严格房间,宜采用风机盘管家新风系统。风机盘管加新风系统重要长处有:(1)布置灵活,可以和集中解决新风系统联合使用,也可以单独使用。(2)各空调房间互不干扰,可以独立地调节室温,并可随时依照需要开停机组,节约运营费用,灵活性大,节能效果好。(3)与集中式空调相比不需回风管道,节约建筑空间。(4)机组部件多为装配式、定型化、规格化限度高,便于顾客
27、选取和安装。(5)只需新风空调机房,机房面积小。(6)使用季节长。(7)各房间之间不会互相污染。其重要缺陷为:(1)对机组制作规定高,则维修工作量很大。(2)机组剩余压头小,室内气流分布受限制。(3)分散布置敷设各中管线较麻烦,维修管理不以便。(4)水系统复杂,易漏水。(5)过滤性能差。按承担室内空调负荷所用介质来分类可选取四种系统全空气系统、空气水系统、全水系统、冷剂系统。全空气系统分一次回风式系统和二次回风式系统,该系统是所有由解决过空气承担室内空调冷负荷和湿负荷;空气水系统分为再热系统和诱导器系统并用、全新风系统和风机盘管机组系统并用;全水系统即为风机盘管机组系统,所有由水承担室内空调负
28、荷,在注重室内空气品质当代化建筑内普通不单独采用,而是与新风系统联合运用;冷剂系统分单元式空调器系统、窗式空调器系统、分体式空调器系统,它是由制冷系统蒸发器直接放于室内消除室内余热和余湿。对于较大型公共建筑,建筑内部空气品质级别规定较高,全水系统和冷剂系统只能消除室内余热和余湿,不能起到改进室内空气品质作用。因此全水系统在本次建筑空调设计时不适当采用。综上所述,拟采用风机盘管加新风系统,风机盘管新风供应方式用单设新风系统,独立供应室内。3.3 方案拟定本次设计中建筑重要房间为办公室,大多面积较小,且各房间互不连通,应使所选空调系统可以实现对各个房间独立控制,综合考虑各方面因素,拟定选用风机盘管
29、加新风系统。在房间内布置吸顶暗装形式风机盘管。风机盘管采用侧送下回方式。4 负荷计算4.1 夏季空调负荷构成和计算办法4.1.1 外墙和屋面传热冷负荷计算公式外墙或屋面传热形成计算时刻冷负荷Q(W),按下式计算: Q=KFt- (4-1)式中 F计算面积,; 计算时刻,点钟; -温度波作用时刻,即温度波作用于外墙或屋面外侧时刻, 点钟; t-作用时刻下,通过外墙或屋面冷负荷计算温差,简称负荷温差,。 注:例如对于延迟时间为5小时外墙,在拟定16点房间传热冷负荷时,应取计算时刻=16,时间延迟为=5,作用时刻为=16-5=11。这是由于计算16点钟外墙内表面由于温度波动形成房间冷负荷是5小时之前
30、作用于外墙外表面温度波动产生成果。 当外墙或屋顶衰减系数0.2时,可用日平均冷负荷Qpj代替各计算时刻冷负荷Q: Qpj=KFtpj (4-2)式中 tpj负荷温差日平均值,。4.1.2 外窗温差传热冷负荷 通过外窗温差传热形成计算时刻冷负荷Q按下式计算: Q=KFt (4-3)式中 t计算时刻下负荷温差,; K传热系数。4.1.3 外窗太阳辐射冷负荷透过外窗太阳辐射形成计算时刻冷负荷Q,应依照不同状况分别按下列各式计算: (1)当外窗无任何遮阳设施时 Q=FCsCaJw (4-4)式中 Jw计算时刻下太阳总辐射负荷强度,W/; (2)当外窗只有内遮阳设施时 Q=FCsCaCnJw (4-5)
31、式中 Jw计算时刻下太阳总辐射负荷强度,W/; (3)当外窗只有外遮阳板时 Q=F1Jn+FJnnCsCa (4-6) 注:对于北纬27度以南地区南窗, 可不考虑外遮阳板作用,直接按式(4-4)计算。 (4)当窗口既有内遮阳设施又有外遮阳板时 Q=F1Jn+FJnnCsCnCa (4-7)式中 Jn计算时刻下,原则玻璃窗直射辐射照度,W/; Jnn计算时刻下,原则玻璃窗散热辐射照度,W/; F1窗上收太阳直射照射面积; F外窗面积(涉及窗框、即窗墙洞面积) Ccl、CclN冷负荷系数(CclN为北向冷负荷系数),无因次,按纬度取值; Ca窗有效面积系数;本建筑采用是双层透明中空玻璃窗,Ca=0
32、.85 Cs窗玻璃遮挡系数; Cn窗内遮阳设施遮阳系数; 注:对于北纬27度以南地区南窗, 可不考虑外遮阳板作用,直接按式(4-5)计算。4.1.4 内围护构造传热冷负荷(1)当邻室为通风良好非空调房间时,通过内窗温差传热负荷,可按式(4-3)计算。(2) 当邻室为通风良好非空调房间时,通过内墙和楼板温差传热负荷,可按式(4-1)计算,或按式(4-2)估算。此时负荷温差t、及其平均值tpj,应按零朝向数据采用。 (3)当邻室有一定发热量时,通过空调房间内窗、隔墙、楼板或内门等内围护构造温差传热负荷,按下式计算: Q=KF(twp+tls-tn) (4-8)式中 Q稳态冷负荷,下同,W; twp
33、夏季空气调节室外计算日平均温度,; tn夏季空气调节室内计算温度,; tls邻室温升,可依照邻室散热强度采用,。4.1.5 人体冷负荷人体显热散热形成计算时刻冷负荷Q,按下式计算: Q=nq1CclrCr (4-9)式中 Cr群体系数; n计算时刻空调房间内总人数; q1名成年男子小时显热散热量,W; Cclr人体显热散热冷负荷系数。4.1.6 灯光冷负荷 照明设备散热形成计算时刻冷负荷Q,应依照灯具种类和安装状况分别按下列各式计算: (1)白只灯和镇流器在空调房间外荧光灯 Q=1000n1NX-T (4-10) (2)镇流器装在空调房间内荧光灯 Q=1200n1NX-T (4-11) (3)
34、暗装在吊顶玻璃罩内荧光灯 Q=1000n0NX-T (4-12)式中 N照明设备安装功率,kW; n0考虑玻璃反射,顶棚内通风状况系数,当荧光灯罩有小孔, 运用自然通风散热于顶棚内时,取为0.5-0.6,荧光灯罩无通风孔时,视顶棚内通风状况取为0.6-0.8; n1同步使用系数,普通为0.5-0.8; T 开灯时刻,点钟; -T从开灯时刻算起到计算时刻时间,h; X-T-T时间照明散热冷负荷系数。4.1.7 设备冷负荷热设备及热表面散热形成计算时刻冷负荷Q,按下式计算: Q=qsX-T (4-13)式中 T热源投入使用时刻,点钟; -T从热源投入使用时刻算起到计算时刻时间,; X-T-T时间设
35、备、器具散热冷负荷系数; qs热源实际散热量,W。 电热、电动设备散热量计算办法如下: (1)电热设备散热量 qs=1000n1n2n3n4N (4-14) (2)电动机和工艺设备均在空调房间内散发量 qs=1000n1aN (4-15) (3)只有电动机在空调房间内散热量 qs=1000n1a(1-)N (4-16) (4)只有工艺设备在空调房间内散热量 qs=1000n1aN (4-17)式中 N设备总安装功率,kW; 电动机效率; n1同步使用系数,普通可取0.5-1.0; n2运用系数,普通可取0.7-0.9; n3小时平均实耗功率与设计最大功率之比,普通可取0.5左右; n4通风保温
36、系数; a输入功率系数。4.1.8 渗入空气显热冷负荷(1)渗入空气量计算 通过外门启动渗入室内空气量G1(kg/h),按下式估算: G1=n1V1pw (4-18)式中 n1小时人流量; V1外门启动一次渗入空气量,m3/h; pw夏季空调室外干球温度下空气密度,kg/m3。 通过房间门、窗渗入空气量G2(kg/h),按下式估算: G2=n2V2pw (4-19)式中 n2每小时换气次数; V2房间容积,m3。 (2)渗入空气显冷负荷Q(W),按下式计算: Q=0.28G(tw-tn) (4-20)式中 G单位时间渗入室内总空气量,kg/h; tw夏季空调室外干球温度,; tn室内计算温度,
37、。4.1.9 食物显热散热冷负荷进行餐厅冷负荷计算时,需要考虑食物散热量。食物显热散热形成冷负荷,可按每位就餐客人8.7W考虑。4.1.10 随着散湿过程潜热冷负荷(1)人体散湿和潜热冷负荷 人体散湿量按下式计算 D=0.001ng (4-21)式中 D散湿量,kg/h; g名成年男子小时散湿量,g/h。 人体散湿形成潜热冷负荷Q(W),按下式计算: Q=nq2 (4-22)式中 q2名成年男子小时潜热散热量,W; 群体系数。 (2)渗入空气散湿量及潜热冷负荷 渗入空气带入室内湿量(kg/h),按下式计算: D=0.001G(dw-dn) (4-23) 渗入空气形成潜热冷负荷(W),按下式计算
38、: Q=0.28G(iw-in) (4-24)式中 dw室外空气含湿量,g/kg; dn室内空气含湿量,g/kg; iw室外空气焓,kJ/kg; in室内空气焓,KJ/KG。 (3)食物散湿量及潜热冷负荷 餐厅食物散湿量(kg/h),按下式计算: D=0.0115n (4-25)式中 n就餐总人数。 食物散湿量形成潜热冷负荷(W),按下式计算: Q=8.7n (4-26) (4)水面蒸发散湿量及潜热冷负荷 敞开水面蒸发散湿量(kg/h),按下式计算: D=(a+0.00013v)(Pqb-Pq)AB/B1 (4-27)式中 A蒸刊登面积,; a不同水温下扩散系数; v蒸刊登面空气流速; Pqb
39、相应于水表面温度下饱和空气水蒸气分压力; Pq室内空气水蒸气分压力; B原则大气压,101325Pa; B1本地大气压(Pa)。4.2 冬季空调负荷构成和计算办法4.2.1 通过围护物温差传热作用下基本耗热量 Qj = KFa(tn-tw) (4-28)式中 Qj 通过供暖房间某一面围护物温差传热量(或称为基本耗热量),W; K 该面围护物传热系数,W/(.);F 该面围护物散热面积,; tn 室内空气计算温度,; tw 室外供暖计算温度,; a温差修正系数. 注:对于内门、内墙、内窗,如果提供了邻室温差, 则基本耗热量计算公式如下: Qj = KF邻室温差 (4-29) 其符号意义同上.该围护构造附加耗热量等于其基本耗热量.4.2.2 附加耗热量Ql = Qj(1 + ch + f)( 1 + f.g) + Qjx (4-30)式中 Ql 附加耗热量ch 朝向附加率(或称朝向修正系数)
