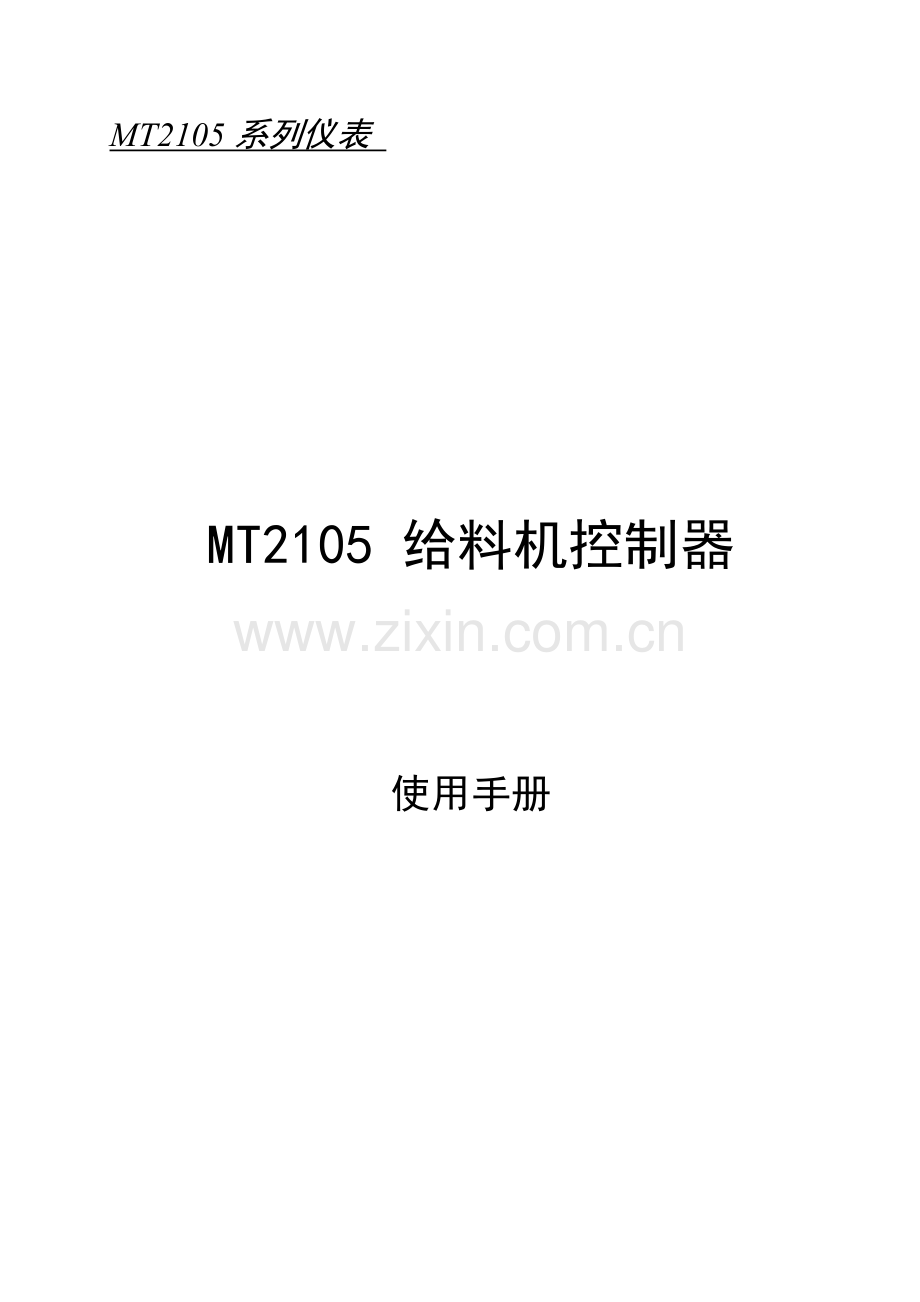

MT2105系列仪表 MT2105 给料机控制器使用手册江苏赛摩集团10/10/20目 录第一章前言111概述112简介113环境参数114电源115称重传感器116主板数字输入端口117主板数字输出端口 118通讯板1第二章安装321总述322安装323安全警示324接线325仪表初始设立5251设定合计单位5252选取流量单位 5253设立最大秤流量5254选取秤分度6255速度信号输入形式6256选取校准模式6257输入校准常数7258建立测试周期 7259自动零点校准92510自动间隔校准10第三章操作明细12311前面板12312LED状态批示12313键盘1232菜单显示1333运营显示14331主合计14332复位合计14333调节器输出显示 14334报警解决1534校准15i第四章菜单1641主菜单116411读取当前零点及手动调零点16412自动零点校准16413读取间隔及手动校准间隔16414自动调间隔17415实物校准间隔1742主菜单218421显示18422选取合计单位19423选取流量单位19424设定显示流量缓冲时间19425秤数据19426设立最大秤容量19427选取秤分度20428设立零点死区20429远程合计输出分度204210定义速度信号输入方式204211校准数据2143主菜单321431诊断2144主菜单421441输入设定21442输出设定22443报警设定23444高流量设定点23445高流量报警延时24446低流量报警点24447低流量报警延时24448控制偏差设定点24449控制偏差报警延时254410报警定义254.5 主菜单5 25451波特率设定26452地址设定26ii46主菜单626461设定比例系数26462设定积分时间27463设定微分时间27附1.通讯板配备28附2.电流板29附2.参数设定记录30iii第一章 前言11 概述 本操作手册详细阐明了关于于MT2105给料机控制器安装， 操作，校准及维护方面信息。12 简介MT2105给料机控制器涉及现场安装型和面板安装型， 采用微解决器控制，解决称重传感器重量信号和皮带速度信号，计算流动物料流量和合计量，显示在仪表上。 同步仪表内置PID调节器，提供原则4-20mA输出， 控制给料机运营。 并提供远程脉冲计数输出。 可外加通讯板使用 RS-232 或 RS-485 接口和上位机通讯。仪表采用全中文操作界面，操作直观简便。并具备各种自动检测功能， 便于顾客校准和维护。1.3环境参数1 室内/室外安装地点应近也许接近称重传感器， 注意防尘，防潮。2 储存温度-40 +70运营温度-10 +503最大相对湿度：95%1.4 电源220VAC10%50Hz保险丝2AEMI/RFI滤波器15 称重传感器仪表提供10VDC 10%， 200mA 勉励电源， 可并联4个称重传感器敏捷度，0.5mV/V 3.5mV/V 最大输入信号 33mV 称重传感器屏蔽接地电缆距离不不大于 60 米（不超过 900米）时采用勉励补偿电路跳线选取本地或远程补偿16 主板数字输入端口仪表主板提供3个可编程输入端口，接受干触点开关信号。17 主板数字输出端口仪表主板提供3个可编程继电器输出端口控制。用于报警、合计脉冲和其他信号输出。18 通讯板仪表可安装块通讯板，可使用原则RS-232，RS-485串行接口与上位机通讯采集仪表数据并对仪表进行操作。第二章 安装21 总述本章内容涉及 MT2105给料机控制器安装，配备，和初始编程。仪表不应安装在环境条件激烈变化地方，尽量选取室内安装，否则需要安装防护设施避免阳光直射，潮湿，碰撞和激烈机械震动。仪表可安装在最远距离称重传感器900米地方。22 安装MT2105现场安装型皮带秤积算器通过机箱后四个安装孔垂直安装在结实，平坦壁面上。23 安全警示警告在阅读完下列警示条例之前不要进行任何安装，运营和维护操作1 在未完全理解手册之前，不要连接仪表电源。2 严格遵守本手册中警告和操作程序，避免人员伤害和设备损坏。24 接线1 保证电源关闭2 不要把信号线和电源线或其他具备强电磁干扰电缆布放在同一导管内。3 仪表外壳和导管应一点接地。4 检查所有连线与否对的并牢固。5 禁止使用“兆欧表”检查线路。6 电源进线应安装断路器（最大20A），断路器安装位置应便于操作并有明确标记用于本仪表。7所有导管应从机箱底部进入， 不应从机箱顶部或侧面进入。25 仪表初始设立 机械和电器安装完毕后，对仪表进行初始化编程。如下参数应在校准前输入。251设定合计单位按菜单键两次， 至屏幕显示如下信息- 主菜单2 -按菜单键继续 秤 校准显示 数据 数据按显示软键（下面）带点键， 仪表显示- 卷动开始 -按卷动键选取 按下卷键（向下箭头），仪表显示- 显示卷动2 -合计单位 t t/h 0.1 外部 电子校准 t t/h 0.1 外部 选取 确认默认：外部选取：外部，模仿在未连接速度传感器时选取模仿速度信号功能，仪表内部模仿频率为 20Hz 速度信号， 供顾客使用。4.2.11校准数据见 2.5.6 2.5.843 主菜单3主菜单3包括系统测试和诊断功能，按菜单键至屏幕显示- 主菜单3 -按菜单键继续 诊断431 诊断按诊断键 屏幕显示- 诊断卷动1 - XXXXX A/D XXXX X返回第二行显示重量信号经AD转换器原始数据第三行显示速度脉冲经分频后频率（赫兹/分钟）和分频数。44主菜单4主菜单4 用于定义数字输入，数字输出和报警功能， 按菜单键至屏幕显示- 主菜单4 -按菜单键继续输入 输出 报警设定 设定 设定 4.4.1 输入设定按输入设定键，屏幕显示- 数字输入设定 - 外报警1 0 NO确认 NC/NO 继续仪表主板提供 3 个可编程输入接口， 屏幕依次显示每个逻辑功能相应物理端口， 按继续键循环显示可设定逻辑功能，NC/NO键选取输入口正常状态（常闭/常开），NO表达输入口闭合有效。按数字键配备该逻辑功能相应物理端口（#1，#2，#3），按确认键完毕输入。端标语设定为0 时， 该功能无效。下表给出可定义逻辑功能。顾客可分派至任何可用输入端口。注意每个物理输入端口只能定义一种逻辑功能输入功能默认值外报警10 NO外报警20 NO外报警30NO皮带运营0 NC累积复位0 NC报警复位0NC批量启动0NC批量中断0NC4.4.2 输出定义 在主菜单4中按输出设定键，屏幕显示-数字输出设定 -报警 0 NO确认 NO/NC继续仪表主板提供 3 个可编程继电器输出接口， 按继续键屏幕依次显示每个逻辑功能相应物理端口， NC/NO键选取输出端口正常状态（常闭/常开），NO表达输出有效时端口闭合。按数字键输入该输出功能相应物理端口（#1，#2，#3）后，按确认键。端标语设定为0 时， 该功能屏蔽。下表给出可定义逻辑功能。顾客可分派至任何可用输出端口。注意每个物理输出端口只能定义一种逻辑功能输出功能默认值报警0 NC停机0 NC高流量0NC低流量0NC*控制偏差0NC合计0NC警告！变化数字输出设定也许导致有关设备启动， 使用者应注意避免不对的操作引起人身伤害和设备损坏。
