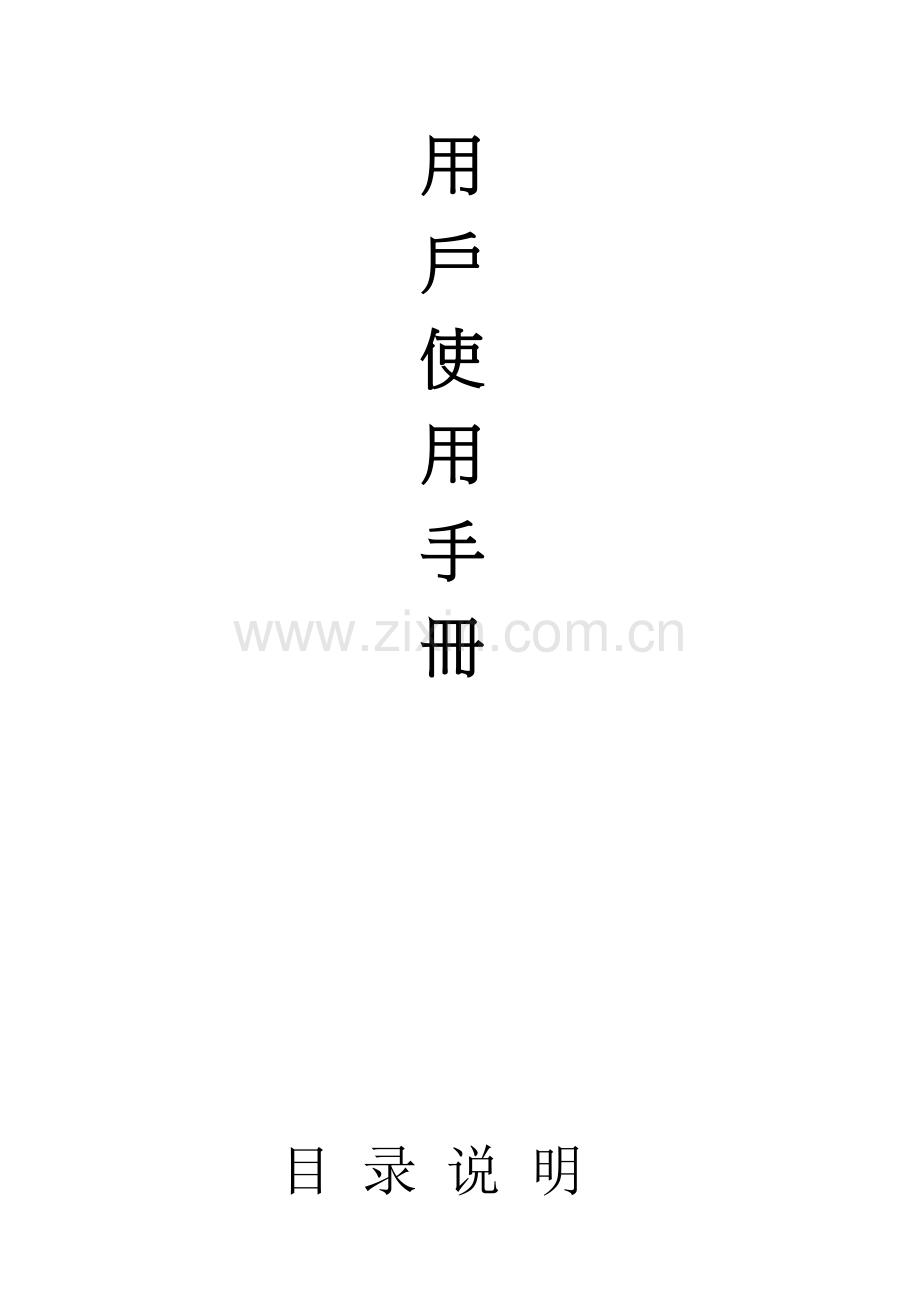

用
戶
使
用
手
冊

目 录 说 明

盐雾试验标准（中国家标准准）
（壹）……结构介绍
（贰）……安装说明及注意事项
（叁）……操作说明
（肆）……故障指示
（伍）……功效异常判定及处理
（陆）……维护事项
（柒）……产品保修卡
（捌）……装箱清单

中国国家标准
表面处理用盐水喷雾试验法
总号
4 1 5 8
CNS
类号
H 2 0 4 0

Method of Salt Spray（Fog）Test for Surface Finishing

1． 适用范围：本标准要求为各项金属底材于电镀后、有机或无机涂装后等各项表面处理用之盐水喷雾耐触性试验方法。
2． 试验方法：本法是使用盐水喷雾试验机将氯化纳溶液，以雾状喷于电镀被覆膜上之一个腐蚀试验方法。试验关键条件如表1所表示。
表1 关键试验条件
项 目
配制时
试验中
备 注
氯化钠溶液浓度（g/L）
50
40~60
最好天天标定浓度一次
PH
6.5
6.5-7.2
搜集后测定试验中pH值
压缩空气压力（kgf/cm2）
……
1.00±0.01
连续不得中止
喷雾量（ml/80cm2 /h）
……
1.0~2.0
应最少搜集16小时，求其平均值
压力桶温度（℃）
……
47±1

盐水桶温度（℃）
……
35±1

试验室温度（℃）
……
35±1
天天最少测试两次，其间隔最少
7小时
试验室相对湿度
……
85%以上
其它湿度要求由买卖双方协议之
试验时间

即由开始喷雾至终了连续时间，或由买卖双方协议之。
3． 试验液之配制：溶解试药级氯化纳于蒸馏水（或总溶解固体量小于200 ppm以下水中），调配成浓度为5±1%试验液。此试验液在35℃喷雾后，其搜集液PH值应为6.5~7.3。且喷雾前，此试验液不能含有态浮物。
注（1）：氯化钠不能含有铜兴镍不纯物，固体内碘化钠含量小于0.1%。因为不纯物中可能含有腐蚀抑制剂，所以不纯物总含量须小于0.3% 。
（2）：在33~35℃间测量比试验液比重应为1.0258~1.0402，在25℃测量时比重则为1.0292~1.0443。此试验液浓度亦可得用硝酸银液滴定法或其它方法标定。
（3）：试验液须以试药级盐酸或氢氧化钠稀溶液调整pH值,·并以pH仪或其它可靠方法测量之·因为配制试验液水中含有二氧化碳,二氧化碳在水中溶解度随温度改变而影响溶液pH值，故须小心控制pH值，·pH值则可依下列任一方法调整：
①常温配制试验液，·于35℃喷雾，因为温度升高而使部份二氧化碳逸出溶液而升高pH值。故在常温配制试验液时·pH值应调整在6.5内·才能够使搜集液pH值在6.5~7.2之间。
②pH值调整前，使试验液先煮沸再冷至35℃，或维持在35℃温度48小时。如此调整pH值在35℃喷雾时，将不会产生太大改变。
③先将水加热至35℃以上，以去除溶解二氧化碳，以后再调制试验液并调整pH值，如此在35℃喷雾时，所调整pH值也不会产生太大改变。
（4）：为避免喷雾嘴阻塞，此试验液须过滤或小心倾斜注人盐水桶，或于喷雾吸水管前端处装上玻璃筛过滤。
4、 设 备：本试验所需之设备为喷雾嘴、盐水桶、试验片支架、喷雾液搜集容器、试验室、盐水[补给桶、压力桶、压缩空气之供给设备和排气设备等所组成，其装置图1所表示，并依据以下条件试验。
4．1盐水喷雾试验机和其所需管路应采取钝性材料，不能对喷雾之腐蚀试验有影响或本身被腐蚀者。
公尔日期66年8月11日
经济部中央标准局印行
修订日期99年9月17日

4．2喷雾嘴不可直接将试验液喷向试样，喷雾室顶部聚集之溶液不得滴落在试验片上。
4．3试验片滴下之试验液不可流回盐水桶，而再用于试验。
4．4压缩空气不能含有油脂及灰尘，所以须有空气清净器。空气压力须保持在1.00±0.01kgf/cm2,因为压缩空气于膨胀时，有吸热现象，所以须事先有预热（6），如附表1，以获取均一温度喷雾。
注（6）：预热以增加压缩空气温度和湿度。
4．5喷雾采取器其水平采取面积为80cm2,直径约为10 cm，置于试验片周围（靠近喷嘴最近和最远之处两个地方）。
4．6喷雾液量以整个时间计算，在采取容器上，应每小时平均可搜集1.0至2.0ml之盐水溶液.喷雾液最少应搜集16小时,以其平均值表不喷雾量.
4.7试验中盐水桶,其氯化钠溶液浓度应维持40~60g/L
4.8压力桶之温度须保持在47±1℃,盐水桶之温度在35±1℃.
4.9试验室相对湿度须保持在85%以上,更高相对湿度要求可由卖买双方协议之.
5. 试样
5.1采取位置:试样可从制品之关键表面采取或以制品本身做为试样.但如无法以制品试验或判定时,可由当事者双方协议以试验片替换.此试验片必需能代表该制品者.
5.2 尺度:试验片之标准尺寸为150×70mm,或为100×65mm.
5.3数目:试样之数目由卖买双方协议之.
5.4试验前处理
5.4.1试样依镀层性质和清洁程度而须做合适清洗,不能使研磨剂及含有腐蚀或抑制作用之溶剂清洗,且清洗方法不得损伤表面.至于不锈钢试样可由卖买双方协议使用硝酸清洗和钝化,.试样经清净后(经过拔水性试验),以洁净之布或吸水将水份擦干,或用无油之干燥空气吹干.不得已时,可使用氧化镁膏.此膏状物乃10g试药级氧化镁加入100mL蒸馏水中。
5.4.2 若非另有要求,不然试样切口及因挂色而造成底材露出部份，或因识别记号所造成镀层缺点处。
于试验时应覆以适宜之保护层。如硬蜡(ceresin wax),乙烯胶带等绝缘物.
5.4.3 手纹污染会造成严重不良试验结果，试样于清净后不得有任何手纹污染。
6．试样之置放：试验中，试验室内之试样位置符合以下列条件：
6．1试样之关键表面和铅垂线成15度至30度之倾斜，又自试验室上方俯视时应和喷雾之关键流动方向平行。特殊零件含有很多方向关键表面，需要同时测试时,可取多件试样置放,务必使每个关键表面能同时接收盐水喷雾。
6．2试样之排列，应使喷雾自由地落至全部试片上，不应防碍喷雾之自由落下。
6．3试样不可相互接触，也不可接触到金属性导体或有毛细现象作用之物质，和其它支持架以外之物。
6．4盐水溶液勿从一个试样滴流至其它试样上。
6．5试样识别记号或装配孔应覆于下方。
7．操 作：试验室及盐水桶之温度调整至摄氏35度，压力桶之温度为摄氏47度，喷雾压力保持在1.00±0.01kgf/cm2 时,即可开始喷雾。
7．1试验条件：试验条件如表1。
7．2试验时间：为自喷雾开始至终了之连续时间。试验时间为电镀层一关键质量数据，其所需时间可由买卖双方协议之。
7．3试验后处理：喷雾试验完成，开启试验室上盖时，勿使溶液滴下而小心取出试样，不得损伤关键表面，快速以低于38℃之清水洗去粘附之盐粒，用毛刷或海棉去除腐蚀点以外之腐蚀生成物，并立即以洁净压缩空气干燥之。
8．记 录：若非卖买双方另有协议，不然本试验应有下列之统计：（附表2为参考性统计表）
8．1配制盐水时，所使用盐和水质量。
8．2试验温度统计。
8．3喷雾采取器装置，天天应以下列统计：
8．3．1喷雾量
8．3．2搜集溶液在室温时比重或浓度
8．3．3搜集溶液PH值
8．4 试样种类、形状、尺度和数目。
8．5 试样前处理清洗和处理清洗方法。
8．6 试样于试验室内置放方法。
8．7 依第5.4.2节所用被覆方法。
8．8喷雾时间。
8．9试验时间若有中止，则须统计其中止原因和时间。
8．10 其它检验全部结果。
9．判定方法：测定面腐蚀情况判定。起泡、裂痕等使用标准难以判定者，可用附有标尺放大镜判定，或由卖买双方事先协议之方法判定之。

附表1 35℃喷雾试验时，压缩空气压力和所需预热温度

压缩空气压力
(k P a )
84
98
111
126
( kgf/cm2 )
0．86
1．00
1．14
1．29
所需.预热温度(℃).
46
47
48
49
备考:1kpa-0.4 psi

附表2：盐水喷雾试验纪录表
试验日期 年 月 日 试验号码：
试验时间: 日 ： 至 日 ： 累计 小时
（喷雾时间） 试验若有中止，其原因为：
1．氯化钠品质

2．蒸馏水品质

3．喷雾采取器:
mL /80cm/h

3.1 喷雾量

3.2 搜集溶液在室温比重或浓度

3.3 PH

4．试样：

4.1 种类

4.2 形状

4.3 尺度

4.4 数目

5．压缩空气压力
Kgf/cm
6．试验室相对湿度

7．试验室温度
゜C
8．压力桶温度
゜C
9．盐水桶温度
゜C
10．其它
゜C
判定：

1.依标准图判定:
2.依其它方法判定:
试验员：

壹：结构介绍
1．试验室内部
喷 塔：内藏式玻璃喷头置于喷管内部，喷雾经由塔管引道再经锥形分散器分散到试验室内部。
喷雾调整器：调整喷雾量大小，调高喷雾量增加，调低喷雾量降低。盐水预热槽在喷塔底部，此槽之盐水是经由盐水补充瓶注入预热槽，预热槽之水位是由浮球控制，可自动控制水位，槽内底部有清洗用之排水口由硅胶塞控制。
收 集 器：喷嘴所喷出之落雾量，以自有落体方法于80cm之漏斗杯内，再由道管流至计量杯内。
湿 球 杯：L形湿球杯乃属利用湿度时装水之容器。
置 物 架：此架乃是由塑钢制成，故集中点重量以不超出2kg为限，如分散放置尚可承受10kg以内。置物架两旁有上下二排圆孔，是放置置物棒以垂直面分15度，30度角用。
过 滤 器：用于过滤盐液中之杂质，确保喷嘴不被杂物堵塞。
加 热 水 槽：此水槽附着于试验室底部，用于装水加热保持试验温湿度平稳，其功效加热，保温。
2．试验室外部
干湿球温度计： 读取试验室内之温湿度。
计 量 桶： 搜集每次试验之喷雾量，50ml之刻画
密 封 水 槽： 利用水封原理，以避免盐雾外泄
饱 和 空 气 桶： 放置于控制箱底部，采取SUS#304不锈钢板制成。其功效在于空气经由此桶加温、加湿，使空气达成饱和湿度后至喷嘴喷雾。
盐 水 补 充 瓶：自动补充盐水预热槽之盐液
试 验 盖：屋顶式斜角100度透视盖，用于覆盖于试验室上方结合为一体。
调 压 阀：此阀是空气压力过高过低时，藉压力表显示来调整试验室压力（试验条件1kg/cm2）。
压 力 表： 此表指针所显示之压力是空气经由饱和空气桶加温，传达喷嘴时所达成压力（试验条件1kg/cm2）。
排 气 管：21/2“口径管线，结合此排雾于室外，不可有积水之现象，使其雾气自然排出。
排 水 管：1/2“口径管线，结合排水管于水排沟，使其废水由此排出。
入 水 口： 自动补充试验室及饱和桶之水至正常使用情况。
3．控制系统：
试验室温度控制：乃控制试验室之温度，依标准温度设定，盐水试验35℃，耐腐蚀试验50℃。
饱和空气桶温度控制器：乃控制饱和空气桶之温度，温度设定盐水试验47℃， 耐腐蚀试验63℃。
计 时 器：可调式0.1s-99hr 可任意设定试验所需时间，终了自动停机。
加热水槽温度控制器：控制加热水槽之水温，此控制器是配合试验室温度控制本试验机四面之环境温度改变差异过大时，亦需配合调整，其设定方法位元于控制箱内。
盐水喷雾试验：试验室温度控制器设定为35℃，加热水槽温度控制器设定为47℃（40℃-50℃）。
耐腐蚀试验：试验室温度控制器设定为50℃，加热水槽温度控制器设定为65℃（60℃-70℃）。
饱和空气桶安全温度控制器：饱和空气桶安全保护装置，温度安全设定值比实际温度高5℃（在控制箱内）。
电源开关：照光翘板式，控制全机之总电源。
操作开关：照光翘板式，控制试验室加热槽及饱和空气桶之加热系统。
定时器开关: 照光翘板式,控制时间控制器之电源。
喷雾开关：照光翘板式，控制喷雾系统。
除雾开关：照光翘板式，控制除雾系统，清除箱内盐雾。
超温警报灯：加热槽之温度超出65º，则此灯亮并切断电源。
低盐水警报灯：盐水预热槽之水位低于下限，则此灯亮，并切断操作系统。
结束指示灯：计时设定所需时间终了，此灯亮并自动停机。
左方低水位警报灯：加热槽之水位低于下限，则此灯亮并切断电源。
右方低水位警报灯：饱和桶之水位低于下限，则此灯亮，并切断操作系统。

贰：安装须知及注意事项

1． 电源220V 单相15A
2． 机器放置位置后面离墙约50cm左右两侧则留维修之空间。
3． 机器外线为总电源线2.5mm2电源线之前，请再加装一只无熔丝开关或门刀开关（约16-25A）。
排水管可用PVC1/2“硬管排放，须注意水管应往下。
排气管需用硬管PVC21/2“硬管，沿伸至室外排放，须注意排气管之安装，可由机器平行向下。
4． 机器之安装位置，请避免阳光直照射，以免影响测试之条件。
5． 机器之安装位置，应尽可能勿靠近其它电器设备、精密仪器或易燃物品，以免危险。
6． 本机器为PVC塑料制成，请勿用力碰撞，以免破裂，使用温度请勿超出试验标准范围，以免因过热而变形。

安 装 说 明

在使用本司盐雾试验机前，我们应做部分对应准备工作，比如装支架、接进气管等等，下面将逐一介绍盐雾试验机安装步骤和安装方法，请您参考本安装说明对盐雾试验机进行安装。

一、 装支架：
1． 将捆绑着支架和V形支撑杆、O形支撑杆胶带解开，使之各自分散；
2． 将支架按右图所表示方法用4枚螺丝钉固定到箱体后面4个相对应螺丝孔上，拧紧螺丝钉；
3． 60型盐雾试验机只有一个支架，90型盐雾试验机有两个支架；
4． 右图为90型盐雾试验机支架图。

二、 装盖子
将盖子装到箱体上，这时能够把盖子打开靠到支架上。
★注意将试验上盖盖上并小心轻放以免破损。

三、 装V形/O形支撑杆
1． 将V形支撑杆、O形支撑杆按右图所表示方法装到盐雾试验机箱体里，有各自相对应位置，O形支撑杆在上方，V形支撑杆在下方；
2． 右图为60盐雾试验机V形支撑杆和O形支撑杆。

四、 接进气管
1． 进气管必需接，不然盐雾试验无法进行；
2． 将进气管好按右图所表示方法接好，将进气压力调到0.2Mpa。

五、 接排气管
1． 盐雾试验机单独放置必需性：在盐雾试验过程中，盐雾试验机后面排气口一直会往外排出盐雾气体，假如在盐雾试验机周围有其它金属物品，久而久之，金属物品肯定会因受到盐雾气体侵蚀而腐烂。所以，我们提议您将盐雾试验机单独安放在一个小房间里，旁边不要放任何金属物品，或在试验室里单独安装一个密封性能良好“塑钢+钢化玻璃”小房间，如右图。以起到隔绝盐雾试验机和外界作用；
2． 按上述方法单独放置盐雾试验机后，需将排气口排出盐雾气体排到室外或下水管道（提议排到室外）。排气口外径为50mm，接一根内径为50mm管子（提议用软管，也能够用PPR或PVC管），在墙体后面低于盐雾试验机排气口高度地方打一个外径55mm左右孔，将排气管一端接到排气口上，另一端通到墙体外；
3． 排气管接到排气口处要用卡管卡紧，接到墙体外一端能够不做任何处理，管子和墙壁上孔有很大空隙能够用海绵或其它物品堵上。

六、 接排水管
1． 在盐雾试验机箱体后有一处排水口，以方便在长久不使用盐雾试验机前将箱体里盐水和试验室里自来水清干；
2． 排水口外径为30mm，排水管接到排水口一端要用卡管卡紧，另一端能够接到下水道或墙体外。

七、 接进水管
1． 盐雾试验机全部含有自动进水功效，在箱体后面有一处“自动进水入口”。假如在此处接通自来水，按下电源开关后，盐雾试验机将自动往试验室和压力桶加水，其中加到压力桶中水还会经过一道过滤。在试验过程中一旦压力桶水消耗到“低水位”灯亮，则试验暂停，只要自动进水一直处于通水状态，设备全部将自动往压力桶加水，直至“低水位”灯灭，试验继续进行；
2． 进水管也能够不接，假如不接进水管，需要手工往试验室和压力桶加水，直至这两处相对应灯灭掉。

经过上面多个步骤以后，您已经将盐雾试验机成功安装好了，接下来只要参考《操作说明》，您就能够使用本盐雾试验机了。
假如您在使用本司盐雾试验机过程当中有任何疑问或碰到任何问题，请致电本企业：我们将即时安排工作人员指导处理.

叁：操作说明
一． 盐雾试验溶液配制：
（一） 中性盐雾试验NSS溶液配比
1． 配制氯化钠溶液。每1L蒸馏水（或纯净水）兑50g氯化钠，即浓度为50g/L±5g/L，搅拌直至氯化钠完全溶解；
2． 用酸度计测量氯化钠溶液pH值，使其在6.4-7.0之间（使试验过程中搜集喷雾溶液PH值为6.5-7.2之间），通常情况下使用蒸馏水或纯净水直接将氯化钠溶解即可，不用另外调PH值。PH值可用氢氧化钠和冰乙酸调整，少许氢氧化钠或冰乙酸就能使溶液PH值发生重大改变：氢氧化钠使PH值变高，冰乙酸使PH值变低。
（二） 乙酸盐雾试验AASS溶液配比
1． 配制氯化钠溶液，浓度同中性盐雾试验NSS；
2． 在氯化钠溶液中加入少许冰乙酸，搅拌均匀，并用酸度计测量溶液pH值，直至其为3.0-3.1之间（使试验过程中搜集喷雾溶液PH值为3.1-3.3之间）。
（三） 铜加速乙酸盐雾试验CASS溶液配比
1． 配制氯化钠溶液，浓度同中性盐雾试验NSS；
2． 在氯化钠溶液中加入氯化铜，其浓度为0.26g/L±0.02g/L（即0.205g/L±0.015g/L无水氯化铜）；
3． 搅拌直至氯化钠和氯化铜完全溶解；
4． 在氯化钠溶液中加入少许冰乙酸，搅拌均匀，并用酸度计测量溶液pH值，直至其为3.0-3.1之间（使试验过程中搜集喷雾溶液PH值为3.1-3.3之间）。
二． 盐雾试验机操作
1． 检验盐雾试验机电源是否插好，供水、供气装置是否正常连接并处于打开状态，排水阀是否处于关闭状态，排气装置是否连接到室外或下水管道上；
2． 试验室加水：
1）假如供水装置已经正常连接，打开供水阀，按下“电源”键，设备将自动往试验室加水，直至操作面板最左边“低水位”灯灭（该“低水位”灯对应试验室水位）。
2）假如未连接供水装置，按下“电源”键后手工往试验室里倒入自来水，直到试验室“低水位”灯灭掉。
3． 压力桶加水：
1）假如供水装置已经正常连接，而且供水阀处于打开状态，按下“电源”键后，设备将自动往压力桶加水（加入压力桶水会经过一道过滤），直至操作面板最右边“低水位”灯灭（该“低水位”灯对应压力桶水位）。在试验过程中最好使设备一直处于供水状态，以免因压力桶缺水而造成试验暂停；
注：第一次使用盐雾试验机或将压力桶水清空后再次注水，需在低水位灯灭掉以后再经过“压力桶手动加水处”往里加入150ml纯净水！
2）假如未连接供水装置，按下“电源”键后，打开“压力桶手动加水处”下文红色阀门，手工往压力桶里倒入纯净水，操作面板最右边“低水位”灯灭掉后可继续往里加水1500ml，然后关掉阀门。因为是手动加水，在试验过程中，应间隔一断时间去看看压力桶低水位灯是否亮起，假如亮起，试验将会暂停，需立即往里加水。最好天天上班前和下班前全部往压力桶加一次水，以免试验暂停。 注：在试验过程中往压力桶加水需先将“喷雾”按钮关闭，不然打开红色阀门时此处将喷水，加完水后再打开“喷雾”按钮。
4． 水封：将密封水槽加水至垫板位置，以起到隔绝试验室水封作用；
5． 添加氯化钠溶液：将配制好氯化钠溶液倒入盐液补充箱中（盐雾试验机右边操作面板上方有一个“试药入口”标牌）,药水即可自动填充流至盐水预热槽, 经济型15公升，标准型30公升。
6． 将试件正确放入试验室中（★被测面朝上,摆设角度依所需标准要求摆设，如标准试片试130×70（mm）可用15度30度斜置。），并按下“操作”按钮，压力桶和试验室同时加温，达成试验所需设定温度时自动停止加温。温度抵达设定值后，设定好计时器，并按下“喷雾”和“计时”按钮开始试验；
A．设定试验温度
★依所需标准设定（按键“∨”为降低，按键“△”为增加）
a． 盐水试验：试验室温度 35℃
饱和空气桶温度 47℃
b． 腐蚀试验：试验室温度 50℃
饱和空气桶温度 63℃
B．试验时间设置方法
a. 循环计时器：1S-99HR。T1为喷雾时间，T2为静止时间；
（H:时 M:分 S:秒 “＋”为增加 , “－”为降低）
b. 累计积时器:(请参考定时器操作说明书)
c. 循环喷雾设置方法：
如某产品需喷雾时间3小时，静止时间6小时，总测试时间为36小时。
先设置T1（喷雾时间）3小时，T2（静止时间）6小时，再设置累计积时器总测试时间36小时，总测试时间达成后会关闭加热电源和喷雾气源，使设备停止工作。
d．连续喷雾设置方法： 如某产品需连续喷雾时间48小时后停止。
先设置T1（喷雾时间）48小时，T2（静止时间）1秒，再设置累计积时器总测试时间48小时，总测试时间达成后会关闭加热电源和喷雾气源，使设备停止工作。如T2设置为0时，显示器显示Err，且无法工作，故应最少设置1秒时间才能工作。
7． 试验条件：
项 目
中性盐雾试验NSS
酸性盐雾试验AASS
铜加速乙酸盐雾试验CASS
压缩空气压力(kgf/㎝2)
1.00±0.01
1.00±0.01
1.00±0.01
喷雾量(ml/80㎝2·H)
1.0～2.0
1.0～2.0
1.0～2.0
配制溶液PH值
6.4～7.0
3.0～3.1
3.0～3.1
试验室温度度(℃)
35±1℃
35±1℃
50±1℃
压力桶温度 (℃)
47±1℃
47±1℃
63±1℃
氯化钠溶液浓度(g/L)
50±5
50±5
50±5
氯化铜浓度(g/L)
——
——
0.26±0.02
8． 调整喷雾量：
A．将空压机前方之出气阀打开，压力调整为2kg/cm2一次压力。
B．将调压阀调至1kg/cm2之压力，其压力可由压力表得之（顺时针增加，逆时针降低）二次压力。
假如喷雾量小于1 ml/80㎝2·H或大于2 ml/80㎝2·H，可经过调整喷雾塔上方白色锥形扩散器进行调整：锥形扩散器往上调，喷雾量加大；锥形扩散器往下调，喷雾量减小。调整锥形扩散器高度，直至喷雾量在1～2 ml/80㎝2·H之间。
9． 试验完成后，取出试件，观察试验结果。依次关闭“计时”、 “喷雾”、 “操作”、“电源”等按钮。若长时间不用盐雾机，还须将盐雾机中盐水溶液和试验室中水清干。
10． 试验中如有异常之现象，请参考功效异常判定表处理。

肆：故障指示
A. 超温指示灯：左右两方皆有超温指示灯（左方为试验室，右方为饱和桶）。当超温灯亮起，有下列三种情况。
1． 安全温度控制器警报装置设定错误
2． 检验温度设定是否过低,请重新设定
3． 如超温指示灯连续亮时,通知本企业处理
B. 低水位指示灯：此灯亮时，将切断操作电源，此时应在试验室或饱和桶内自动加水直至低水位灯熄灭为止(检验入水口水源是否打开)。
C. 结束指示灯：此灯亮时，表示试验时间至此结束。

伍：功效异常判定及处理

状 况
原 因
处 理
试验室无法上升到所设定之温度
试验室温度控制器温度设定过低
试验室安全保护开关设定过低
加热系统故障
电磁继电器故障
控制器故障
将温度控制器设定于所需温度
将安全保护开关设定于所需温度
通知本企业
通知本企业
通知本企业
饱和桶温度无法上升到所设定温度
饱和桶温度控制器过低
饱和桶安全保护开关设定过低
加热系统故障
电磁继电器故障
控制器故障
将温度控制器设定于所需温度
将安全保护开关设定于所需温度
通知本企业
通知本企业
通知本企业
喷雾量不足
喷雾调整器放置过低
预热槽内之玻璃过滤器阻塞
压力设定过低
将喷雾调整器调高
将玻璃过滤器清洗洁净
将调压阀调至1kg/cm2之压力，空压机上标有一调压阀调整至2kg/cm2之压力
无法喷雾时PS:喷嘴之空气管和吸水管之装置方法（--型管为吸水管，L型为空气管）
1.空气压缩机没有运转
2.空气压缩机出口之总开
关没有打开
3.电磁阀故障
4.压力表故障或压力过低
5.电磁接触器故障
6．喷嘴阻塞
1，将空压机按键打开
2，将空压机总开关打开
3，通知本企业
4，通知本企业
5，通知本企业
6，将喷嘴拆下清洗
（请小心拆装）
水位不足警报灯亮时
表示水位过低
检验入水口源是否有水源进入
有正常喷雾而空压
机没有运转
空压机本身有自保之功效
照常使用

打开电源后无法运转
加温水槽内水位太低时将会
切断操作之电源
将加温水槽之水位加至正常状
况即可
当温度控制器显示
EEE
1．温度控制器故障
2. 感温棒故障
1．通知本企业处理
2. 通知本企业处理
喷雾量过高时
1．喷雾调整器放置过高
2. 玻璃喷嘴经长久使用，喷
嘴口径过大
1．喷雾调整器调低

2．更换新玻璃喷嘴

陆：维护事项
1． 试验期间如超出1个月，请将加热水槽内水更换。
2． 试验用之盐液如超出一星期未使用，请勿再使用，以免影响测验之品质。
3．如离下次试验时间间隔较长，请于此次试验完成后清洗试验室内部，
并将加热水槽内之水排放。
※加热水槽内之水排放---------------打开排水阀。
隔绝水槽内之水排放---------------将中间硅胶塞拔起。
预热水槽内之水排放---------------将内部硅胶塞拔起。
为确保测试质量之标准，每用小时之内，请定时更换玻璃喷嘴。

產品出廠檢測報告

檢測日期: 5月
此次檢驗/效准技術依據：中國國家標準CNS
表面處理用鹽水噴霧試驗法
品名
型號
機身號
盐雾试验机
RK-60
RO
檢驗結果
機台外觀
整潔、無刮痕
合格
機台內部
不漏水、不漏電
合格
機台配件
齊全
合格
35℃
溫度波動±0.3
均勻度±2%
合格
50℃
溫度波動±0.3
均勻度±2%
合格
16小時量杯平均搜集值每小時1．0ML
合格
產品合格准許出廠
檢驗員: 陈 科
同意： 復核：

产 品 保 修 卡
用户： 保 修 范 围 ：
保修时间：5月16日至5月15日 （一）本保修卡保修12个月，如因品质
RK-60型盐雾试验机保修纪录

品名
规格
数量
维修日期

不良，或制造之故障，可无偿维修.
（消耗不在无偿范围内）
（二）遇下列情形时酌收成本材料费。
1、因为天灾地变而损毁；
2、因为使用者之过失或操作错误以致故障；
3、未按要求使用电源电压造成损坏；
4、自行拆修以致损坏；
5、借给她人使用以致故障
6、自行改装以致故障；
7、转移或运输不慎而以致故障；
8、远程地域之服务；
注：每次服务时请提醒纪录卡，如该卡遗失， (三) 如有故障请依书面联络函传真我企业,并电话确
保修期以送货之日起计时。 认，我方将快速为你服务。

产品检验合格证

品 名： RK-60型盐雾试验机
检验项目
项 目
标 准 值
实 测 值
结果判定
压力表(kgf／cm2)
1.00±0.01
1.00±0.01
合 格
喷雾量ml／80cm2／h
1.0~2.0
1.2
合 格
压力桶温度（℃）
47±1
47±1
合 格
试验室温度（℃）
35±1
35±1
合 格

检验说明:
此次检验/效准技术依据：GB/T5170.2-96 电工电子产品环境试验 设备基础参数检定方法 温度试验设备。

检验员：０１８号
　　　　　　　　　　　　　　　　　　　　　　　　　 检验日期： 年 月 日

装箱清单

RK-60型盐雾试验机
序号
类别
名称
单位
数量
备注
1
设备
试验箱
台
1

2
文件
使用说明书
份
1

4
文件
合格证
份
1

5
备件
试药氯化钠
瓶
2

6
备件
5L量桶
个
1

7
备件
支物架
套
1

8

9
