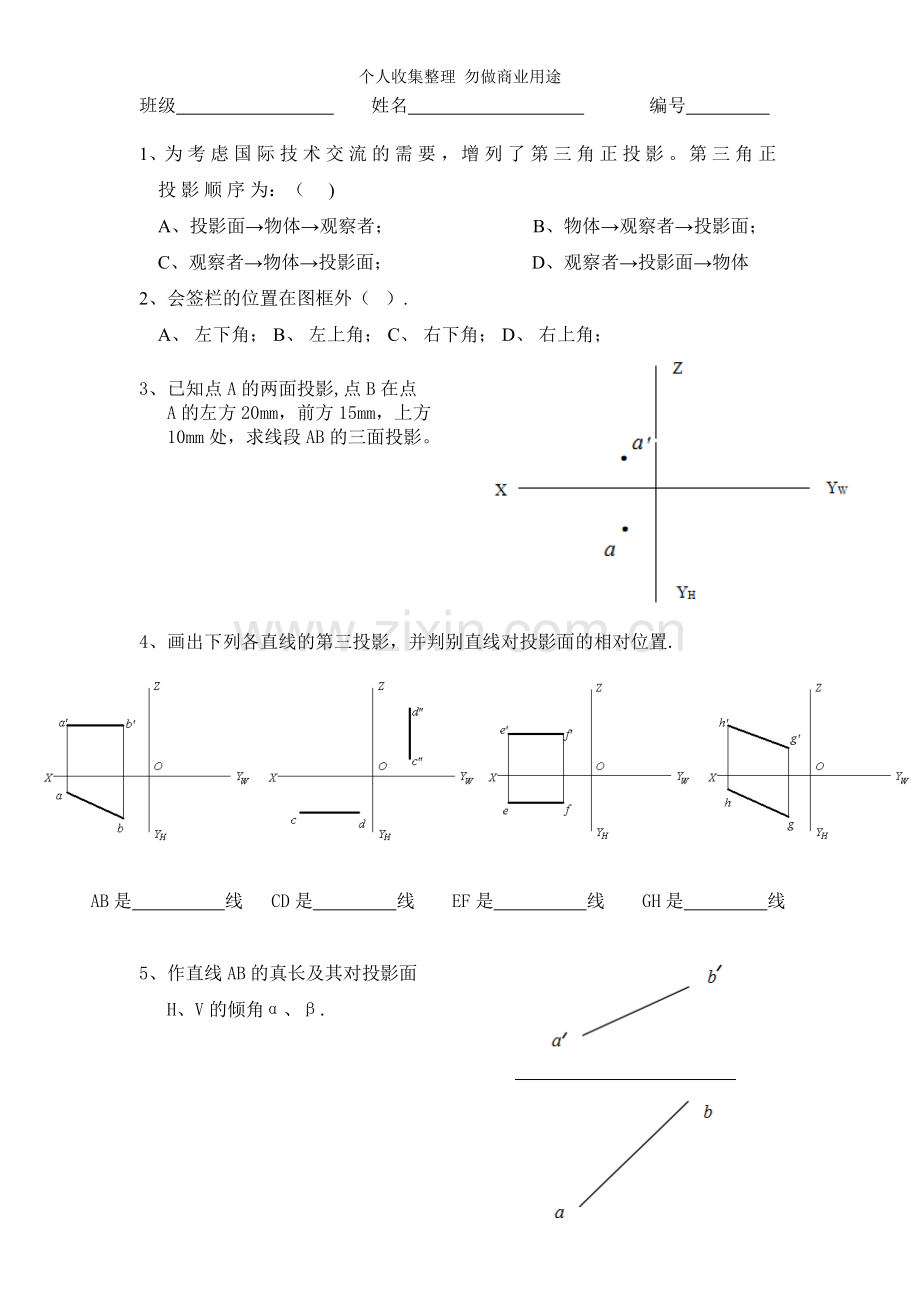

1、为考虑国际技术交流的需要，增列了第三角正投影。第三角正投影顺序为：（  )
A、投影面→物体→观察者； B、物体→观察者→投影面；
C、观察者→物体→投影面； D、观察者→投影面→物体
2、 会签栏的位置在图框外（   ）.
A、 左下角； B、 左上角； C、 右下角； D、 右上角；

3、 已知点A的两面投影,点B在点
A的左方20mm，前方15mm，上方
10mm处，求线段AB的三面投影。

4、画出下列各直线的第三投影，并判别直线对投影面的相对位置.

AB是 线 CD是 线 EF是 线 GH是 线

5、作直线AB的真长及其对投影面
H、V的倾角α、β.

班级 姓名 编号

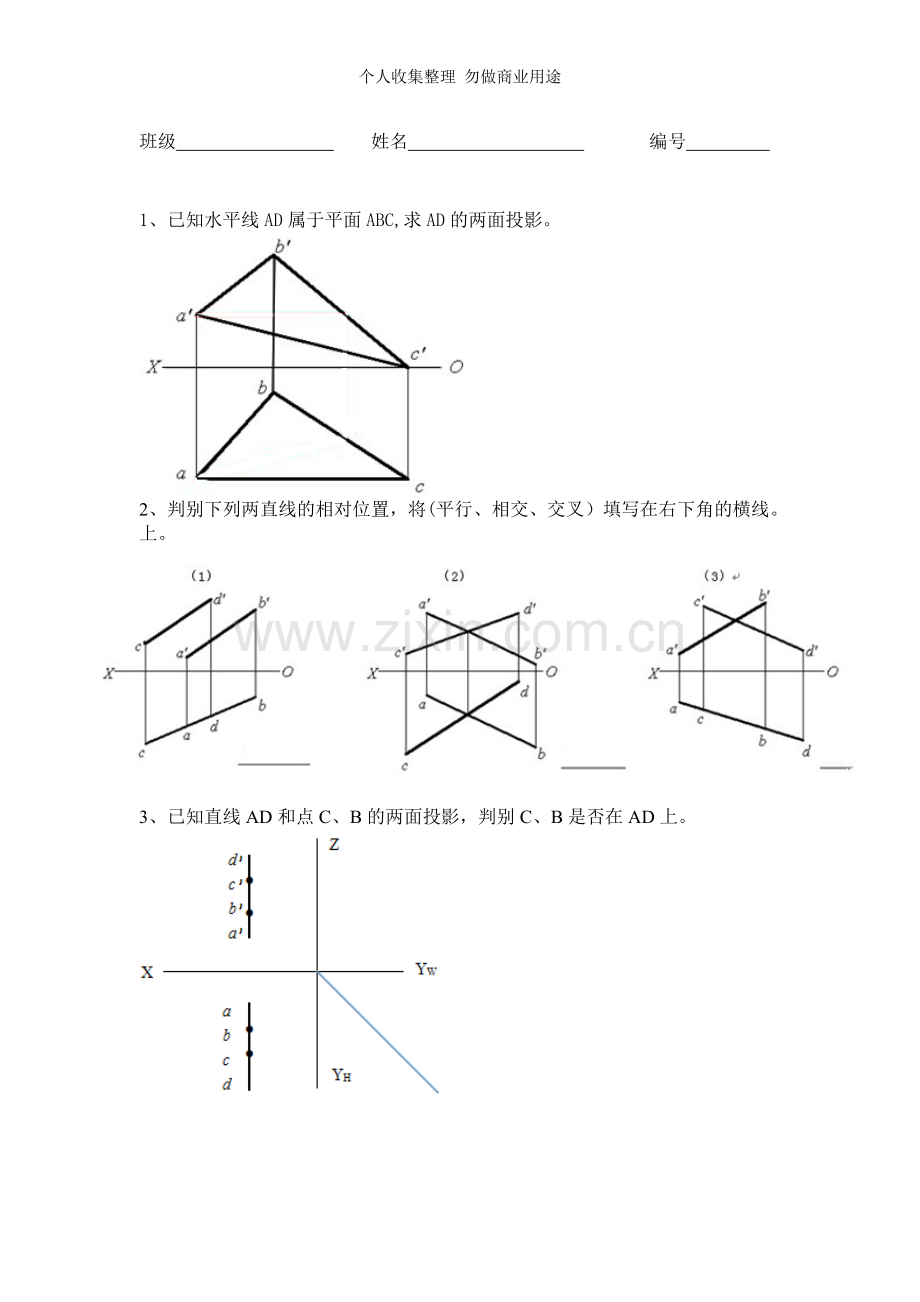

1、已知水平线AD属于平面ABC,求AD的两面投影。

2、判别下列两直线的相对位置，将(平行、相交、交叉）填写在右下角的横线。上。

3、已知直线AD和点C、B的两面投影，判别C、B是否在AD上。

班级 姓名 编号

1、求出两直线的第三面投影，再判别其相对位置。交叉直线须判别重影点的可见性。

2、 判别两直线是否垂直.
垂直

3、过点K作直线KL使其与直线CD垂直相交。
