申 请 检 验 设 备 信 息 表
施工单位
沈阳隆瑞达起重机电设备有限公司
安装改造维修
许可证编号
TS3421254—2011
施工单位负责人
张庆军
施工单位联系人
张成江
施工单位联系电话
024—25421966
使用单位
辽阳石化分公司芳烃厂
使用单位地址
辽阳市宏伟区西环路6号
使用单位联系人
陈勇
使用单位联系电话
5157304
使用地点
芳一车间四合一反应器顶
制造单位
河南省黄河防爆起重机有限公司
制造许可证编号（型式试验备案公告号）
TS2441068—2016
设备名称
防爆钢丝绳电动葫芦
型号规格
HB
注册代码

制造日期
2013—08-01
产品编号
13H080001
额定起重量
5 t
起升高度
65 m
起升速度
0。13 m/s
工作级别
M 3
小车速度
20 m/min
施工类别
R新装、 □移装、
□改造、 □维修
施工告知日期
2013—08

主管或质量技术负责人： （签字)

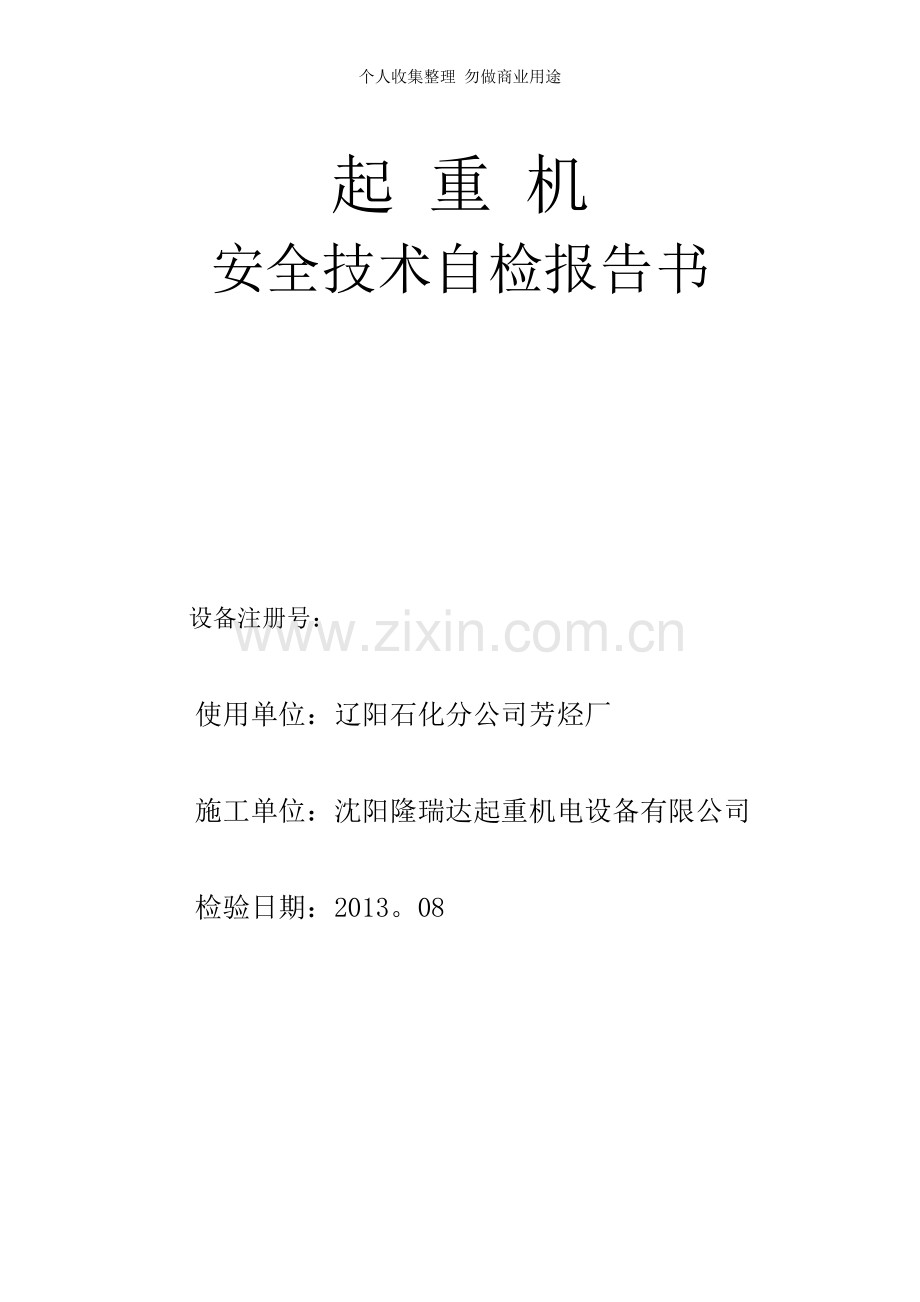

起 重 机
安全技术自检报告书

设备注册号：

使用单位：辽阳石化分公司芳烃厂

施工单位：沈阳隆瑞达起重机电设备有限公司

检验日期：2013。08

序号
自检项目及其内容
检验结果
备注
1
B6
主要零部件
B6.1
总要求
主要零部件未出现磨损、变形、缺损，并且未达到报废要求
符合

2
B6.2
吊具
（1）吊具悬挂应牢固可靠(适用于固定使用的）
无此项

3
(2）吊钩应设防脱钩装置
符合

4
（3)吊钩不应当焊补、铸造起重机钩口防磨保护鞍座应完整
符合

5
（4）防爆等级为IIC级时，吊钩应有防止撞击或摩擦的措施
无此项

6
B6。3
钢丝绳
B6。3。1
钢丝绳配置
(1）钢丝绳应与滑轮和卷筒配合
符合

7
(2）吊运炽热和熔融金属所选钢丝绳应符合使用环境，必要时检查其生产许可证
无此项

8
（3）防爆起重机应有防止钢丝绳脱槽装置
无此项

9
B6。3。2
钢丝绳固定
□ 卷筒压板，安全圈 □绳端固定装置
□ 金属压制接头 □楔块固定
□ 绳卡固定
符合

10
B6。3。3
用于特殊场合的钢丝绳的报废
（1)吊运炽热金属、熔融金属或者危险品的钢丝绳断丝数情况应符合GB/T5972-2006标准要求
无此项

11
（2）防爆型起重机钢丝绳应无断丝
无此项

12
B6。4
滑轮
铸造起重机不得使用铸铁滑轮
无此项

13
B6。5
导绳器
排绳有效，并且无卡阻现象
符合

14
B7
电气与控制系统
B7。1
电气设备与控制功能
(1）电气设备与控制功能应有效
符合

15
（2)防爆型、绝缘型、吊运熔融金属的起重机械电气设备及其元器件应与工作环境相适应,并且有防护措施
无此项

16
B7.4 总电源回路应设置短路保护
符合

17
B7.10
按钮盘的控制电源
（1）控制电源应为安全电压，按钮功能应有效
符合

18
（2)便携式地操按钮盘控制电缆支承绳应有效
符合

19
B9
安全保护和防护装置
B9.1
制动器
B9.1.1 制动器设置应正确，并且性能可靠
符合

20
B9。1.2
制动器使用
(1）零部件无裂纹、过度磨损、塑性变形、缺件等缺陷（制动片磨损达原厚度的50％或者露出铆钉时报废)
符合

21
（2）制动轮与摩擦片在制动器打开时应无摩擦现象，闭合时接触应均匀，并且无影响制动性能的缺陷和油污
无此项
不适用于制动电机
22
(3）制动器调整适宜
无此项
不适用于制动电机
23
（4）制动器推动器无漏油现象
无此项
不适用于制动电机
24
B9.3
起升高度(下降深度）限位器
（1）起升高度限位器应有效
符合

25
（2)吊运炽热、熔融金属的起升机构高度限位器，应设有不同型式,并且控制不同的断路装置
无此项

26
(3）对下极限限位有要求时，应设置下降深度限位器，并且有效
无此项

27
B9安全保护和防护装置
B9.6
起重量限制器
B9.6。1载荷试验
符合

28
B9.6.2设置
符合

29
B9。10缓冲器和止挡装置设置正确，并且完好、有效
符合

30
B9.11应设置不能自动复位的应急断电开关,并且有效
符合

31
B10性能试验
B10。1
空载试验
(1）各机构元转正常、制动可靠
符合

32
（2）操纵系统、电气控制系统工作正常
符合

33
（3）沿轨道全长运行应无啃轨现象
符合

34
（4）各种安全装置工作可靠有效
符合

35
B10。2
额定载荷试验
（1)机构运转正常
符合

36
（2)主要受力结构件无明显裂纹、链接无松动，无构件损坏等影响起重机性能和安全的缺陷
符合

37
B11首检附加检验项目
B11。。1
技术文件
(1）起重机械设计文件
符合

38
(2)产品技术资料、安全保护装置的型式试验合格证明齐全、自检记录齐全
符合

39
B11。2
作业环境和外观
通道和净空高度、梯子、栏杆安全现状应符合GB6067-1985和相应标准的要求
无此项

40
B11.3
性能试验
（1)静载荷试验
符合

41
(2）动载荷试验
符合

记事:
检验员： 年 月 日
校核： 年 月 日

检 验 结 果

检验结论:合 格

检验依据：国家相关标准

公 (章）： 使用单位公章：

检 验 员（章）：

检验日期：2013年 08月 10 日
