第四节 典型控制线路
1144 电路如图所示为三相异步电动机磁力起动器控制电路。若将KM常开辅助触点改接成常闭辅助触点，则_______。
A．当合上QS三极开关后，电动机立即起动运转
B．合上QS三相开关后，热继电器动作，电机停转
C．合上QS三极开关后，FU1—FU3溶丝烧断
D．合上QS三极开关后，接触器KM衔铁反复接通、断开，电动机不能转动。
1145 如1144题所示，为三相异步电动机磁力起动器控制电路。如将KM常开辅助触头跨在SB1与SB2的两端（即一端从b移到a点），则_______。
A．合上QS三极开关后，电动机立即起动，正常运转，按下SB1 电机停转
B．合上QS三相开关后，电机可以正常起动运转，但按下SB1电机不停
C．合上QS三极开关后，熔断器FU4、FU5烧断
D．合上QS三极开关后，热继电器动作，电机不转
1146如1144题所示，为三相异步电动机磁力起动器控制电路。如将KM常开辅助触点，跨接在SB2与KM线圈两端（即一端从c点移到d点），则_______。
A．合上QS三极开关，按下SB2 电机起动运转
B．合上QS三相开关，按下SB2，KM线圈没电、电机不转
C．合上QS三极开关后，按下SB2，FU4、FU5烧断
D．合上QS三极开关后，热继电器动作，电机不转
1147如1144题所示，为三相异步电动机磁力起动器控制电路。如将KM常开辅助触头因故闭合不上，则合上QS三极开关后_______。
A．电机立即转动起来 B．按下SB2 后，电机不转
C．只能点动操作 D．接触器反复吸合与释放，电机不转
1148如1144题所示，为三相异步电动机磁力起动器控制电路，若仅将SB1和SB2 的位置调换接入电路，其他未变，则_______。
A．合上QS三极开关后，电动机立即转动起来
B． SB1与SB2 的起停功能交换了
C．按下SB2 后可以起动电机，但按下SB1 不能停车
D．电机只能实现点车

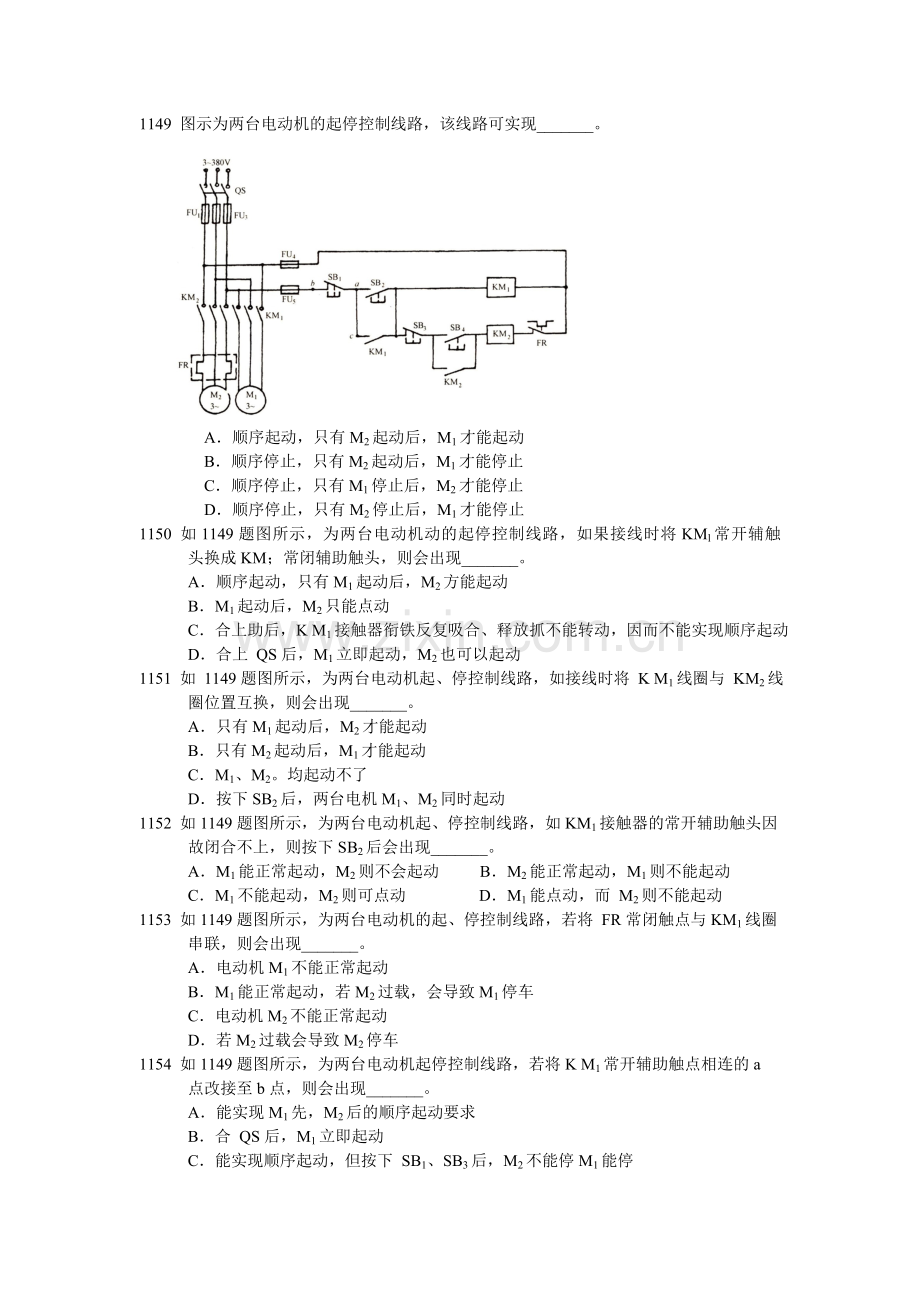

1149 图示为两台电动机的起停控制线路，该线路可实现_______。

A．顺序起动，只有M2起动后，M1才能起动
B．顺序停止，只有M2起动后，M1才能停止
C．顺序停止，只有M1停止后，M2才能停止
D．顺序停止，只有M2停止后，M1才能停止
1150 如1149题图所示，为两台电动机动的起停控制线路，如果接线时将KMl常开辅触 头换成KM；常闭辅助触头，则会出现_______。
A．顺序起动，只有M1起动后，M2方能起动
B．M1起动后，M2只能点动
C．合上助后，K M1接触器衔铁反复吸合、释放抓不能转动，因而不能实现顺序起动
D．合上 QS后，M1立即起动，M2也可以起动
1151 如 1149题图所示，为两台电动机起、停控制线路，如接线时将 K M1线圈与 KM2线
圈位置互换，则会出现_______。
A．只有M1起动后，M2才能起动
B．只有M2起动后，M1才能起动
C．M1、M2。均起动不了
D．按下SB2后，两台电机M1、M2同时起动
1152 如1149题图所示，为两台电动机起、停控制线路，如KM1接触器的常开辅助触头因
故闭合不上，则按下SB2后会出现_______。
A．M1能正常起动，M2则不会起动 B．M2能正常起动，M1则不能起动
C．M1不能起动，M2则可点动 D．M1能点动，而 M2则不能起动
1153 如1149题图所示，为两台电动机的起、停控制线路，若将 FR常闭触点与KM1线圈
串联，则会出现_______。
A．电动机M1不能正常起动
B．M1能正常起动，若M2过载，会导致M1停车
C．电动机M2不能正常起动
D．若M2过载会导致M2停车
1154 如1149题图所示，为两台电动机起停控制线路，若将K M1常开辅助触点相连的a
点改接至b点，则会出现_______。
A．能实现M1先，M2后的顺序起动要求
B．合 QS后，M1立即起动
C．能实现顺序起动，但按下 SB1、SB3后，M2不能停M1能停
D．能实现顺序起动，但按下SB1、SB3后，M1不停，M2可以停
1155 如 1149题图所示，为两台电动机起、停控制线路，若将 K M2常开辅助触头改为常闭辅助触头则会出现_______。
A．顺序起动M1起动后加。才能起动
B．按下SB2， M1起动后接触器K M2衔铁反复吸合、释放M2不能转动
C．按下SB2后，M1与 M2同时起动
D．合上QS后，KM1接触器衔铁反复吸合、释放，M1，M2均不能起动
1156 1149题图所示，为两台电机顺序起动控制线路，其中的两台电机是主轴电机和
给主轴提供润滑油的滑油泵电机，在控制线 中一一_______。
A．主轴电机的接触器线圈 B．主轴电机接触器的衔铁
C．滑油泵电机的接触器线圈 D．滑油泵电机的接触器衔铁
1157 如图所示控制电路中，KM1为控制M1电动机的接触器，KM2为控制电动机M2的接触器，现将连KM2线圈的常开辅触头KM1改为常闭，则会出现_______。
A．只有按下SB2，KM1线圈有电，M1起动后，才能再起动M2
B．当按下SB2后，KM1线圈有电，M1起动，但按下SB4后，KM2线圈不会有电，M2不能起动
C．只有按下SB4，KM2线圈有电，M2起动后才能再起动M1
D．当按下SB2后，KM1和KM2线圈同时有电，两电机M1、M2同时起动
1158如图所示电动机控制电路，该线路能实现_______控制。

A．点动与连续运转 B．两地起动 C．联锁 D．正、反转
1159 如1158题图所示，按钮SB3的作用是_______。
A．连续运转起动按钮 B．点动按钮 C．反转按钮 D．两地起动按钮
1160 如1158题图所示，如果将KM的常开辅助触头误接成常闭辅助触头，则会出现_______。
A．合上 QS三极开关后，FU4、FU5烧断
B．合上 QS三极开关后电机立即转动起来
C．合上QS三极开关后，接触器线圈反复有电、断电，致使电机不能转起来
D．合上 QS三极开关后，电机只能点动，不能连续运转
1161 如1158题图所示，如果在接线时误把双层按钮的常开和常闭触点互换，则会出现_______。
A．合上QS三极开关后，电机立即转动起来
B．合上QS三极开关后，FU4、FU5烧断
C．合上QS三极开关后，按下SB2电机不动
D．合上 QS三极开关后，热继电器动作，电机不转
1162 如 1158题图所示，如果将KM的常开辅助触点一端由 b接至a，则会出现_______。
A．电机仍能正常起动、停机
B．电机不能起动
C．不能进行点动
D．按下SB2电机可起动，但按下 SB1不能停机
1163 如1158题图所示，下列 _______原因会使电动机在合上 QS后便转动，按下
SBl后停机，松手后电机又转动。
A．将KM常开辅助触头误接成常闭辅助触头
B．长时间使用使SB2粘牢导通，断不开
C．将 SB1和SB2位置互换
D．A和B
1164 如 1158题图所示，热继电器是实现电动机过载保护的，本电路中使用了_______
发热元件。
A．220V B．小于220V C．380V D．大于380V
1165 电路如 1158题图所示，热继电器是实现电动机过载保护的，本电路中使用了_______
个发热元件，有_______个触点对。
A．l／1 B．2／1 C．2／2 D．1／2
1166 如图所示，为电动机正、反转控制电路。当电动机已在正转，若此时按下反转起动按钮SBR则电动机会_______。

A．仍然正转 B．立即反转 C．停转 D．FU1、FU3烧坏
1167 如1166题图所示，KMR和KMF两个常闭辅助触头，在电路中起的作用是_____。 A．自锁作用 B．互锁作用 C．连锁作用 D．停机作用
1168 如 1166题图所示，为电动机正反转控制电路，现将KMR与KMF常闹辅助触点位置
互换则会出现_____。
A．按下SBF或SBR电机均能正常起动，运转
B．按下SBF后，KMF接触器衔铁不吸合
C．按下SBF后，KMF接触器衔铁反复吸合、释放，电机不能转动
D．按下SBR后，KMR接触器衔铁不吸合
1169 如1166题图所示，为电动机正、反转控制线路。若接线时，将 KMF和 KMR两常闭
辅助触点都错接成常开辅助触点，则会出现_____。
A．按下SBF或SBR电机均能正常起动、运转
B．按下SBR或SBF后，电机都不会转动
C．按下SBF后，电机正转，但再按下SBR电机不反转
n．在合上 Qs三极开关后，FU1~FU3熔断
1170 如1166题图所示，为电动机正、反转控制电路，若仅将KMR常闹辅助触头改接成
KMR常开辅助触头，则会出现_____。
A．电机仍能正、反转，功能不变 B．只能反转
C．只能正转 D．不能正向起动，不能反转时停机
1171 如1166题图所示，为电机控制线路，该电路能实现_____功能。
A．能耗制动 B．两地点控制
C．反接制动 D．正、反转起停控制
1172 如1166题图所示，为电机正、反转控制线路，接线时若将 SB1按钮与FR常闭触点
位置互换则会_____。
A．电机能正常起动，但按下SB1不能停机
B．FR失去作用，不能实现过载保护
C．电机的功能不受影响，与原电路相同
D．电机无法起动
1173 如1166题图所示，为电动机正、反转控制线路，当电机正转时，要想改变其转向使
电机反转，则正确的操作是_____。
A．按下SBR反转按钮即可
B．断开 QS开关，使电机停转，然后再按下 SBR反转按钮
C．先按下SB1停止按钮，然后再按下SBR反转按钮
D．同时按下SBR和SBF即可
1174 如1166题图所示，为电动机正、反转控制线路，接线时，将ah连线改为cb连线，其
余不变，则会出现_____。
A．线路功能不变
B．正向、反向运转时，按下SB1均不能停机
C．正向运转时按下SB1不能停机
D．反向运转时，按下SB1不能停机
1175 如1166题图所示,为电动机正、反转控制线路，该线路设有的保护是_____。
A．失（欠）保护 B．过我保护 C．短路保护 D．A和B和C
1176 如1166题图所示，为电动机正、反转控制线路，该线路不具有_____保护。
A．失（欠）保护 B．超速保护 C．过载保护 D．短路保护
1177 如1166题图所示，为电动机正、反转控制线路，关于此线路下列说法正确的是_____。
A．交流接触器KMF和KMR线圈的额电压为380V
B．电动机转动后，要想改变其转动方向，只需按下SBR或SBF即可
C．热继电器用了一个发热元件
D．因为有了热继电器，可省去FU1~FU3熔断器
1178 电路如图所示，此电路能实现_______控制。

A．两地起停 B．点动与连续运转 C．单方向转动起停 D．正、反转起停
1179 如1178题图所示，此电路共使用了_______个按钮。
A．1 B．2 C．3 D．5
1180 如1178题图所示，KMR与KMF常闹辅助触头的作用是_______。
A．自锁 B．联锁 C．互锁 D．限速
1181 电路如 1178题图所示，按钮SBR和SBF为_______按钮，其作用是_______。
A．单层常开／起动 B．双层／机械互锁
C．双层／电气互锁 D．单层常闹／停机
1182 如1178题图所示，为电动机正、反转控制线路，图中 KMF与KMR常闹辅助触头的
作用是_______，SBR和SBF双层按钮的作用是_______。
A．电气互锁／机械互锁 B．机械工锁／电气互锁
C．连锁／电气互锁 D．电气互锁／连锁
1183 如 1178题图所示，为异步电动机正、反转控制线路，该电路不具有_______环节。
A．自锁 B．互锁 C．点动 D．联锁和点动
1184 如 1178题图示，为异步电动机正、反转控制线路，接线时将主触头A、C端调换，则会出现_______。
A．按下SBF电机正转起动
B．按下SBR电机反转起动
C．当电机已正转，则按下SBR后，电机不反转
D．A和 C
1185 如1178题图所示，为异步电动机正、反转控制线路，电机运转时，若要改变其转向，
可采用_______方法。
A．按下SB1停机，然后再按下 SBF或SBR以改变其转向
B．直接按下SBF或 SBR以改变其方向
C．A、B均不行
D．A、B均可用
1186 如1178题图所示，为电动机正、反转控制线路，如果KMF常闭辅助触头粘牢不能
断开，则当电机已正转，为改变其转动方向，按下SBR后其结果是_______。
A．电机立即停转 B．电机反转
C．FU1、FU3烧断 D．FU4、FU5烧断
1187 如1178题图所示，为电动机的正、反转控制线路，若按钮 SBR的常闭触点粘连，按
下该按钮打不开，则会出现_______。
A．不能反转
B．不能正转
C．电机已正转，按下SBR不能反转
D．电机已反转，按下SBF不能正转
1188 如 1178题图所示，为电动机正、反转控制电路，若接线时将SB1与热继电器常闭触
点位置调换，则会出现_______。
A．按下SB1电机不停 B．仍可正常工作
C．FR失去过载保护作用 D．电机只能有一种转向，不能改变
1189 如1178题图所示，为电动机正、反转控制电路，若仅按钮SBF的常开触点粘连成闭
合状，即使按下SBF也不能打开，则会出现_______。
A．合上QS开关后，电机便正向起动；转动后，再按下SBR，电机能实现反转
B．合上QS开关后，电机便正向起动；转动后，再按下 SBR，电机不能反转
C．合上QS开关后，电机便反向起动；转动后，再按下 SBF，电机能实现反转
D．合上动开关后，电机便反向起动；转动后，再按下SBF，电机不能反转
