电流和电路易错题整理.doc

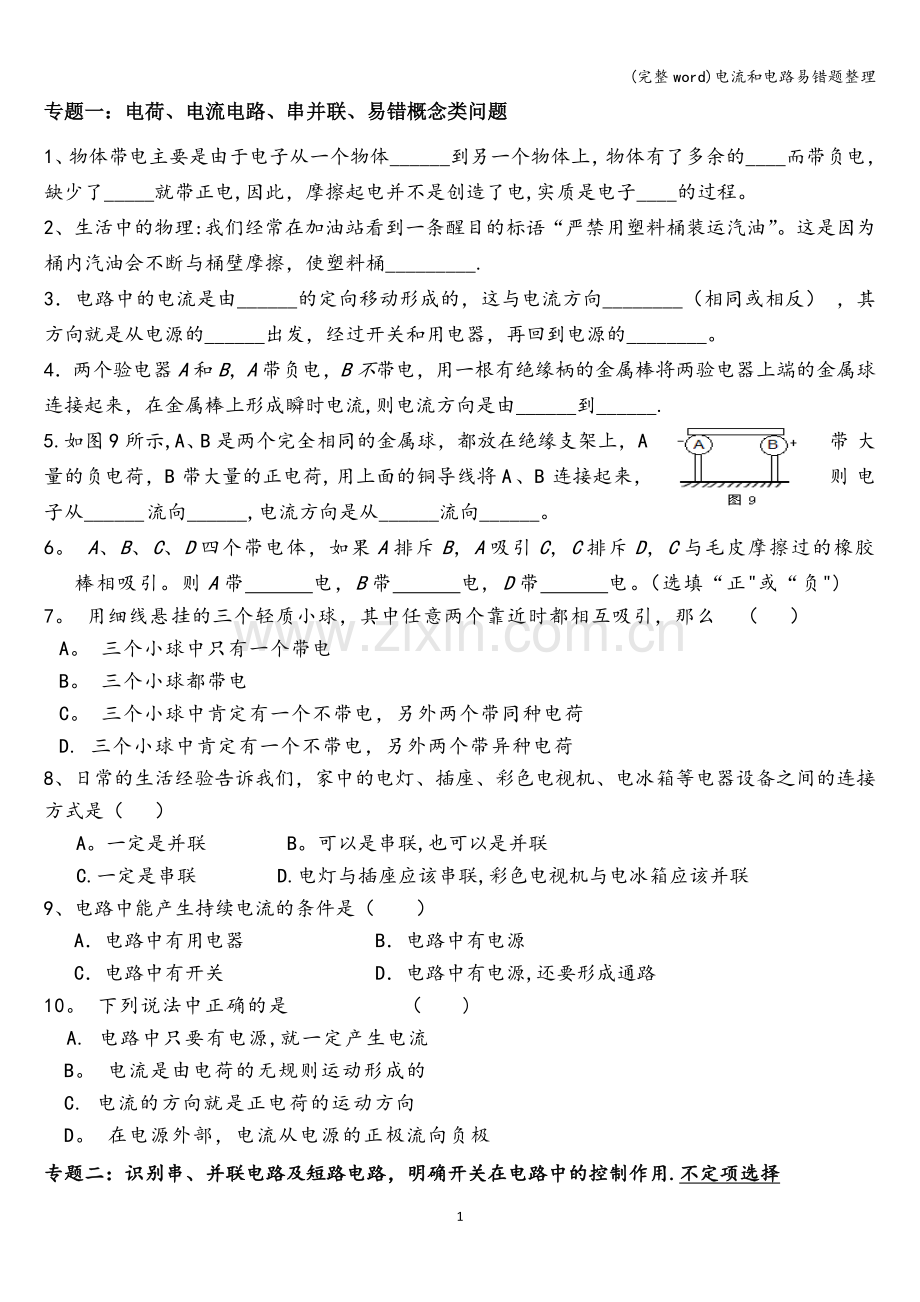

(完整word)电流和电路易错题整理专题一：电荷、电流电路、串并联、易错概念类问题1、物体带电主要是由于电子从一个物体_到另一个物体上，物体有了多余的_而带负电，缺少了_就带正电,因此，摩擦起电并不是创造了电,实质是电子_的过程。2、生活中的物理:我们经常在加油站看到一条醒目的标语“严禁用塑料桶装运汽油”。这是因为桶内汽油会不断与桶壁摩擦，使塑料桶_.3电路中的电流是由_的定向移动形成的，这与电流方向_（相同或相反） ，其方向就是从电源的_出发，经过开关和用电器，再回到电源的_。4两个验电器A和B，A带负电，B不带电，用一根有绝缘柄的金属棒将两验电器上端的金属球连接起来，在金属棒上形成瞬时电流,则电流方向是由_到_.5.如图9所示,A、B是两个完全相同的金属球，都放在绝缘支架上，A带大量的负电荷，B带大量的正电荷,用上面的铜导线将A、B连接起来，则电子从_流向_,电流方向是从_流向_。6。 A、B、C、D四个带电体，如果A排斥B，A吸引C，C排斥D，C与毛皮摩擦过的橡胶棒相吸引。则A带 电，B带 电, D带 电。（选填“正或“负)7。 用细线悬挂的三个轻质小球，其中任意两个靠近时都相互吸引，那么 （ ） A。 三个小球中只有一个带电B。 三个小球都带电C。 三个小球中肯定有一个不带电，另外两个带同种电荷D. 三个小球中肯定有一个不带电，另外两个带异种电荷8、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方式是（ ）A。一定是并联 B。可以是串联,也可以是并联C.一定是串联 D.电灯与插座应该串联,彩色电视机与电冰箱应该并联9、电路中能产生持续电流的条件是（ ） A电路中有用电器 B电路中有电源 C电路中有开关 D电路中有电源,还要形成通路10。 下列说法中正确的是 （ ) A. 电路中只要有电源,就一定产生电流 B。 电流是由电荷的无规则运动形成的C. 电流的方向就是正电荷的运动方向 D。 在电源外部，电流从电源的正极流向负极专题二：识别串、并联电路及短路电路，明确开关在电路中的控制作用.不定项选择1、科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合,无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明，则这种“聪明”的电路是( ）2、小轿车上大都装有一个指示灯,用它来提醒司机或乘客车门是否关好。四个车门中只要有一个车门没有管好（相当于一个开关断开），该指示灯就会发光。图为小明同学设计的模拟电路图，你认为最符合要求的是：3、如图1所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是:（ ）4、 家用电冰箱的用电部分主要是电动压缩机和照明灯泡.其中，电动压缩机M受温控开关S1的控制，照明灯泡L受门控开关S2的控制，要求它们既能单独工作又能同时工作。图中是几个同学画出的家用电冰箱的电路图,其中符合要求的是 （ )5、 如图所示电路中，当开关S1、S2均闭合后，则 （ ) A。 L1、L2都不能发光B. L1、L2都能发光C。 L1能发光，L2不能发光D。 L1不能发光，L2能发光6、如图所示的四个电路图中，各开关都闭合后,只有一个灯泡发光的是 7、如图所示,重击剑比赛中,当甲方运动员的剑(图中用“S甲表示)击中乙方的导电服时，电路导通，乙方指示灯亮。下面能反映这种原理的电路是（)8、如左下图所示，要使L1和L2组成并联电路的做法是：将_断开,将_闭合。9、如右上图所示电路中，当_闭合时，L1、L2 并联；当_闭合时，电路会发生短路，损坏电源。10、如左下图所示电路，当S1，S2都闭合时，能发光的灯泡是_，它们是_联,当S1，S2都断开时，能发光的灯泡是_，它们是_联。12.、如上右图所示,要使灯L1和灯L2并联在电路中，应闭合的开关是 ;要使灯L1和灯L2串联在电路中，应闭合的开关是 ；开关 不能同时闭合，否则会发生短路。13、在如图所示的电路中，闭合开关后将出现 (选填“通路”“开路或“短路”),要使电路中两灯串联，只要拆除导线 ；要使电路中两灯并联，只要将导线 接到 。专题三:连接实物图、绘制电路图.1、。某同学依据图15所示的电路图,已部分完成了在图16中实物的连接,请你用笔画线帮他继续完成该电路的连接。L1S2L2S1乙2、（3分）根据图甲电路图，将图乙的电路元件连成实物电路.S1L2L1S23、（3分）根据图中的实物图，在方框中画出相应的电路图.4、根据图155中的电路图，把电路元件连接起来5、（4分）假如你的卧室与父母的卧室之间隔着一个较宽大的客厅，每天清晨父母呼唤你起床很不方便。现在有一个电源、两个电铃、两个开关及导线若干，要求:（1)父母用电铃呼唤你;（2）你用电铃应答父母。请在虚线方框中画出你设计的电路图.4
