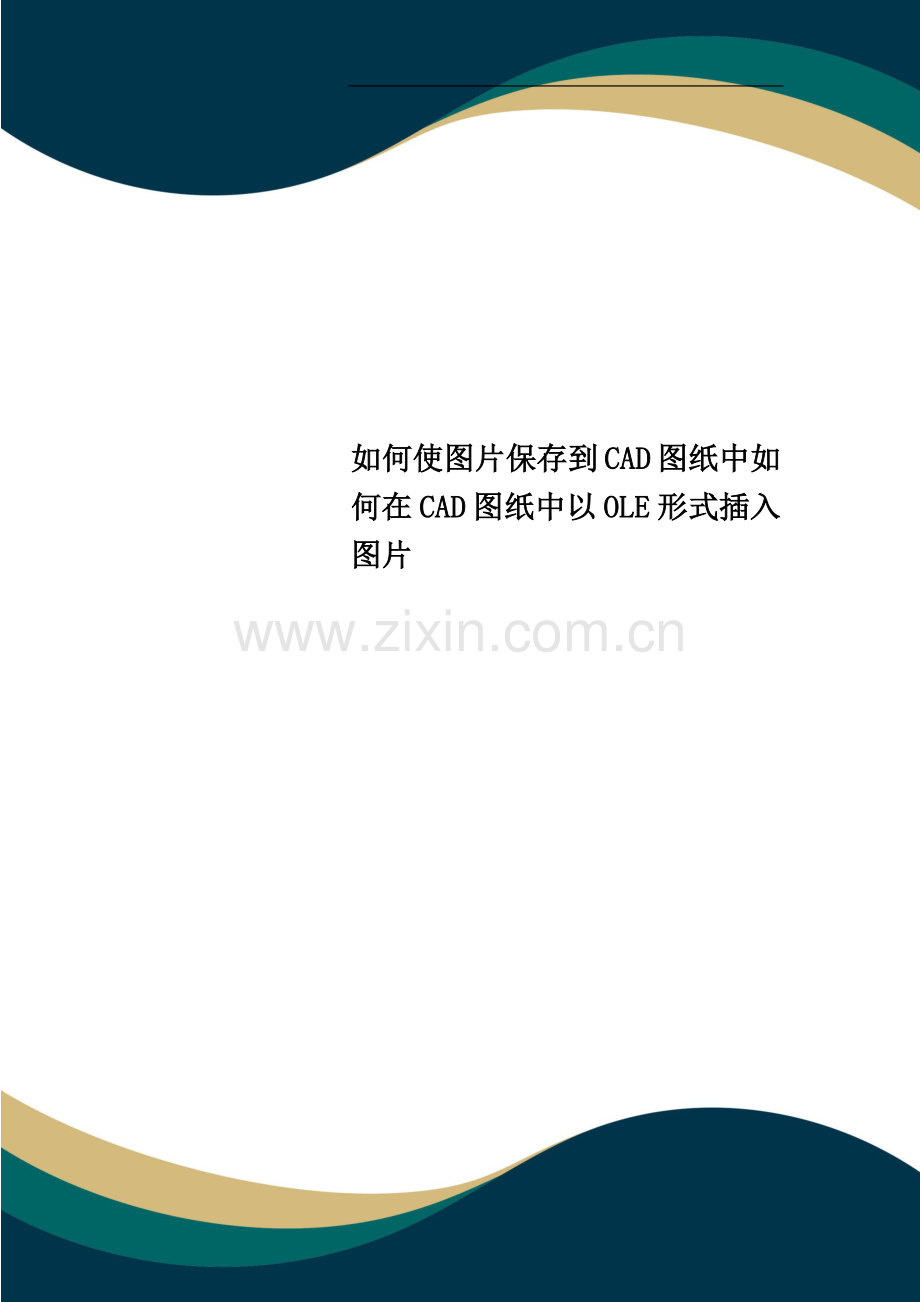

如何使图片保存到CAD图纸中如何在CAD图纸中以OLE形式插入图片.doc

如何使图片保存到CAD图纸中如何在CAD图纸中以OLE形式插入图片

———————————————————————————————— 作者：
———————————————————————————————— 日期：

5

个人收集整理 勿做商业用途
怎么能让图片保存到ＣAＤ图纸中？如何在CAD图纸中以ＯLE形式插入图片？
在CAD中插入光栅图像很简单,直接在菜单中选择:插入>光栅图像就可以将各种格式的图片〔*.bmp\*.ｊpg\*.tif＼*.tｇａ等〕插入到图纸中。使用插入方式,如果要将图纸传给其他人,必须同时将图像文件一起发过去，否那么对方翻开时就看不到图像;如果自己没注意移动或删除了图像文件，自己翻开图的时候也一样无法显示图像。因此经常有人问：能不能将图像直接保存到CAＤ图纸里,这样就不用管图像文件了。当然有方法了!那就是将图像以OLE的方式嵌入到CAD图纸中。
OＬＥ其实大家并不陌生,我们将EXCEL表格或WOＲD文档直接复制粘贴到CＡD图中时就会生成一个OLE对象。是不是我们直接从图像处理软件中复制图片到CAＤ也会变成OLＥ呢？是的,这样粘贴肯定可以生成OLE，但图片效果却会随软件不同而不同。假设你用的是Phｏｔｏｓhop(PS〕，粘贴后可以直接显示图片,双击图片可以直接返回PS对图片进展编辑。如果你没有装类似PS这样专业级的图像处理软件,只能使用WINＤOWS附件中的“画图〞，直接复制粘贴到CAD后确实是OLＥ,但却显示不出图像，只能看到一个白色方块。如果用画图，怎样能粘贴正常的OLＥ图像呢?其实也很简单，你都不用先翻开画图软件,几步操作就可以完成了。
操作步骤如下：
1、在菜单里选择：插入>OLE对象,如果用功能区界面也差不多,如下列图所示。

2、在“插入对象〞对话框中选择“画笔图像〞或“位图图像〞，如下列图所示。

ﻫ３、单击“确定〞按钮,CAD会自动启动 “画图〞软件，在画图软件的菜单中选择:编辑>粘贴来源。ﻫ4、选择需要插入的图片并单击“翻开〞，用画图程序将图片翻开。

5、图片插入好后，直接关闭画图软件,图片就会以OLＥ的形式嵌入当前的DWG文件中。如下列图所示。

需要注意的是,对于尺寸不大的图片,利用这种方式将图片直接嵌入图纸中,虽然ＤＷG文件的体积会有所增加,但管理起来较为方便,需要对图片进展修改时，只需双击图片，浩辰CAD会自动启动画图程序,用户可以直接对图片进展修改。但是,当图片的尺寸较大时,这种方式不但会导至DWG文件变得很臃肿，而且图片嵌入的速度极慢，极大影响工作效率，所以，如果要嵌入的图片较大，建议不要采用这种方式。ﻫ       其实，CAＤ提供了多种图片插入方式,以满足用户的不同需求。比方，将图片以图像参照的方式插入ＤWG中,不但不会增加ＤWＧ文件的体积,而且即便是图片的尺寸非常大,插入速度也不会受到明显的影响。

上述技巧适用于ＡuｔｏＣAＤ及浩辰CＡD等常用的二维CAD软件,如果你用的CAD不行的话,纯属意外！
