剖视图练习

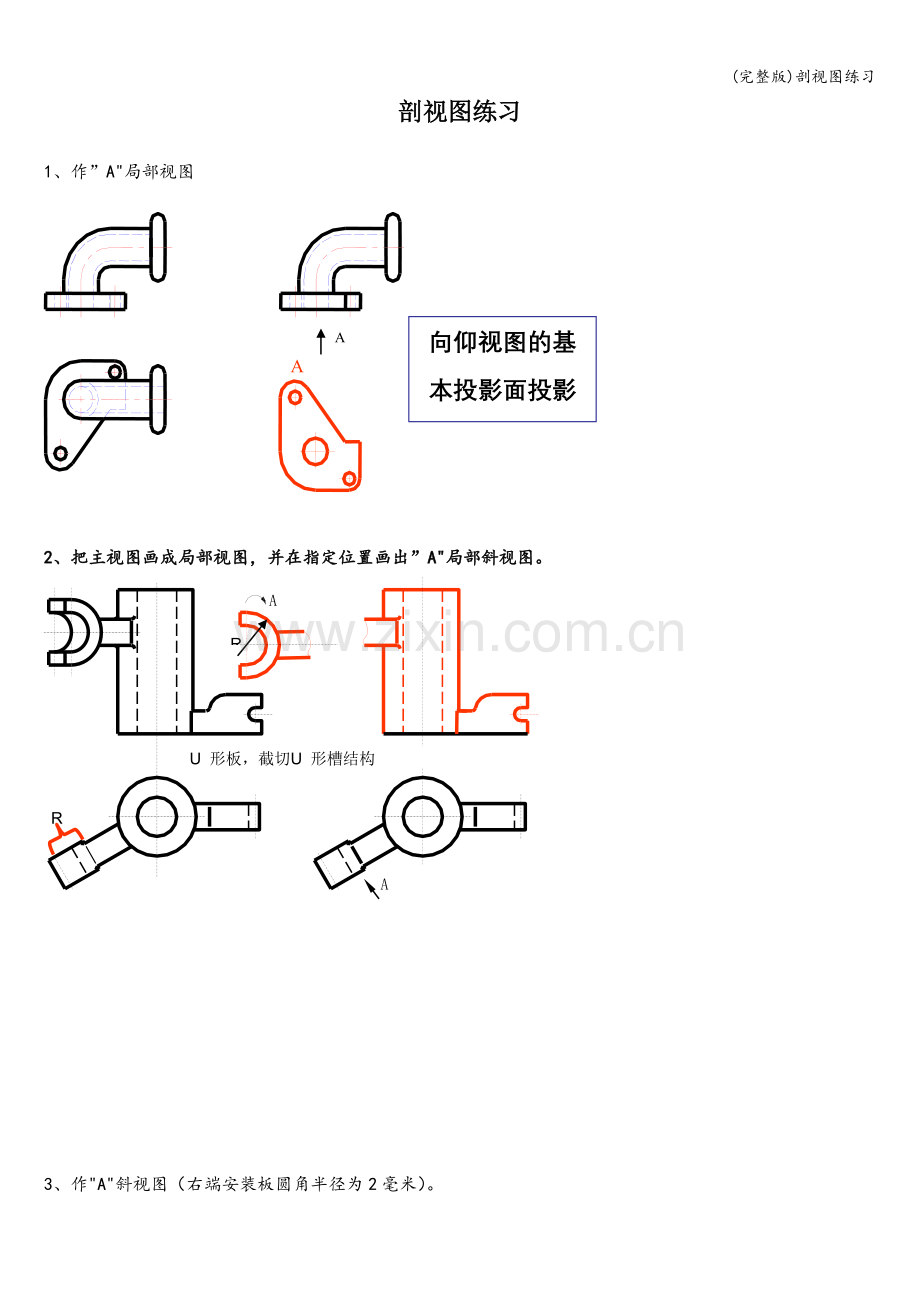

1、作”A"局部视图

A
A
向仰视图的基本投影面投影

2、把主视图画成局部视图，并在指定位置画出”A"局部斜视图。

A
A

U 形板，截切U 形槽结构

R
R

3、作"A"斜视图（右端安装板圆角半径为2毫米）。

A

A

A
平移放置
或摆正
板

4、分析视图中的错误,在指定位置作正确的剖视图

5、分析视图中的错误，补全剖视图中的漏线

6、在指定位置把主视图画成全剖视图。

7、在指定位置把主视图画成全剖视图

8、作A—A剖视图

A
A
未按投影关系配置

A-A

9、把主视图画成半剖视图

细点划线为界
注意:一般外形画在点划线左边

10、把主视图、俯视图画成半剖视图

B
B
B-B

B
B
A
A
左右对称,外形画在点划线左边

11、把主视图、俯视图画成局部剖视图

A
A
B-B
B
B

A
A
A-A
C
C
C-C

12、旋转剖视图

A
A
A-A
1）选择剖切位置
2）画图

13、阶梯剖视图

1）选择剖切位置
（相同结构剖切一个）
2）画图
A
A
A
A
A-A

14、作A—A复合剖视图

A-A

15、作A—A斜剖视图

A
A
A-A

16、

17、
18、

19求半剖视图

20、求全剖图
