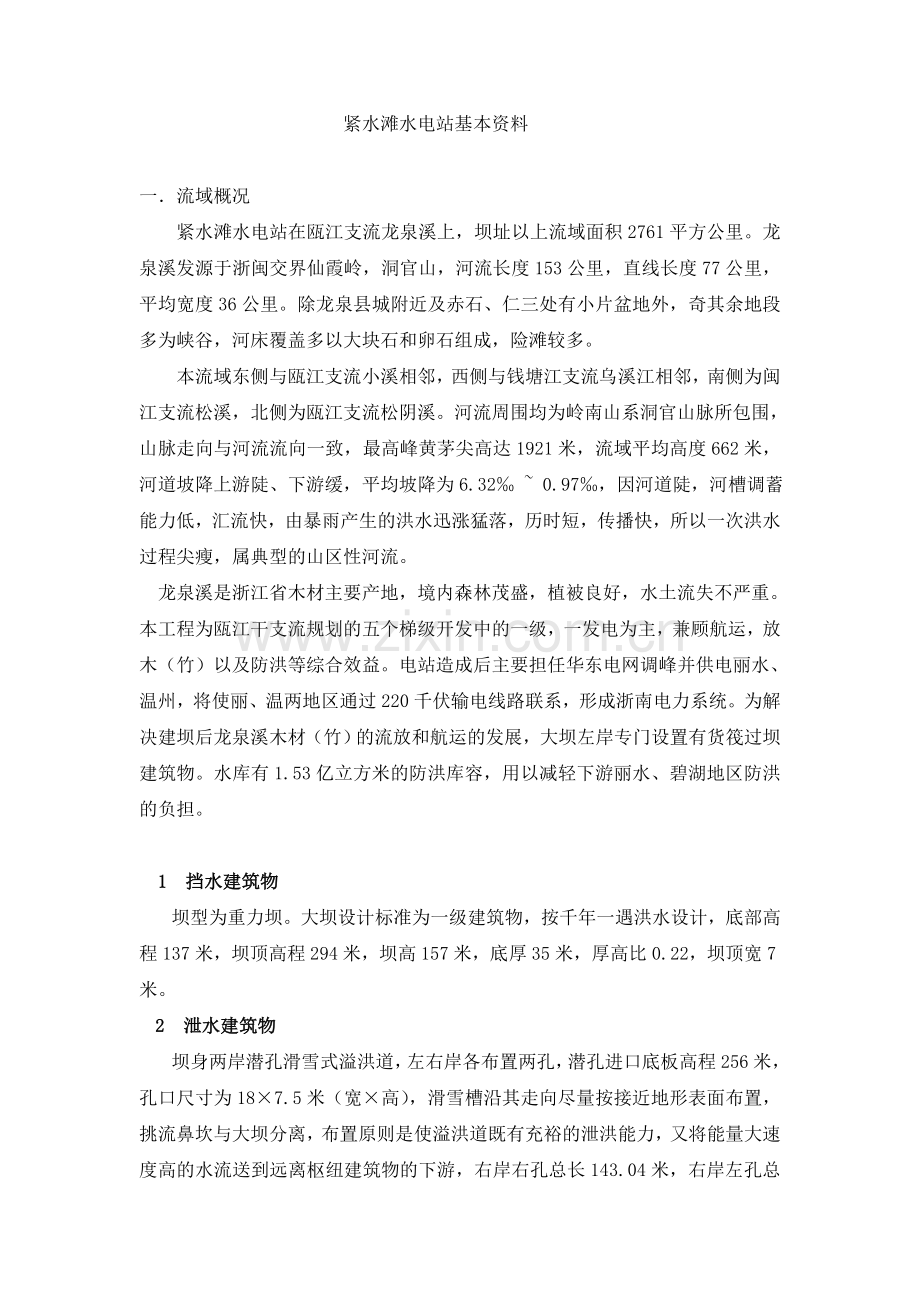

紧水滩水电站基本资料一流域概况紧水滩水电站在瓯江支流龙泉溪上，坝址以上流域面积2761平方公里。龙泉溪发源于浙闽交界仙霞岭，洞官山，河流长度153公里，直线长度77公里，平均宽度36公里。除龙泉县城附近及赤石、仁三处有小片盆地外，奇其余地段多为峡谷，河床覆盖多以大块石和卵石组成，险滩较多。本流域东侧与瓯江支流小溪相邻，西侧与钱塘江支流乌溪江相邻，南侧为闽江支流松溪，北侧为瓯江支流松阴溪。河流周围均为岭南山系洞官山脉所包围，山脉走向与河流流向一致，最高峰黄茅尖高达1921米，流域平均高度662米，河道坡降上游陡、下游缓，平均坡降为6.32 0.97，因河道陡，河槽调蓄能力低，汇流快，由暴雨产生的洪水迅涨猛落，历时短，传播快，所以一次洪水过程尖瘦，属典型的山区性河流。龙泉溪是浙江省木材主要产地，境内森林茂盛，植被良好，水土流失不严重。本工程为瓯江干支流规划的五个梯级开发中的一级，一发电为主，兼顾航运，放木（竹）以及防洪等综合效益。电站造成后主要担任华东电网调峰并供电丽水、温州，将使丽、温两地区通过220千伏输电线路联系，形成浙南电力系统。为解决建坝后龙泉溪木材（竹）的流放和航运的发展，大坝左岸专门设置有货筏过坝建筑物。水库有1.53亿立方米的防洪库容，用以减轻下游丽水、碧湖地区防洪的负担。1 挡水建筑物坝型为重力坝。大坝设计标准为一级建筑物，按千年一遇洪水设计，底部高程137米，坝顶高程294米，坝高157米，底厚35米，厚高比0.22，坝顶宽7米。2 泄水建筑物坝身两岸潜孔滑雪式溢洪道，左右岸各布置两孔，潜孔进口底板高程256米，孔口尺寸为187.5米（宽高），滑雪槽沿其走向尽量按接近地形表面布置，挑流鼻坎与大坝分离，布置原则是使溢洪道既有充裕的泄洪能力，又将能量大速度高的水流送到远离枢纽建筑物的下游，右岸右孔总长143.04米，右岸左孔总长113.04米，左岸右孔总长122.775米，左岸左孔总长152.775米，在正常水位285米时，水舌挑距165米或170米。为加大汛期泄洪量，并考虑人防和对大坝维修检修，设置了两条放空洞，均布置在右岸，分别为一级放空洞和二级放空洞。一级放空洞：进口底板高程为222米，兼作泄洪洞，当库水位达289.52米时参加泄洪。二级放空洞：进口高程为170米，用于水库放空，后期导流及导流洞关闭后供水，大坝维护检修时，可利用上游围堰将水位降到175.3米高程以下，围堰与大坝之间的基坑可以抽水。3 厂房考虑到厂房为坝后地面式，故其防洪标准按失事后只是不能发挥发电效益，但不会造成下游大的灾害，决定工程降低一等考虑。厂房防洪标准为：洪水频率按百年一遇洪水设计，相应下游尾水位158.0米；千年一遇洪水校核，相应下游尾水位162.0米。厂区防洪标准按50年一遇设计。厂房建筑结构设计定为2级建筑物。4 木材过坝设施设计年过坝量30万立方米，永久过木建筑物为右岸纵向圆木传送机过坝，坝下设置集材场，利用现在施工铁路装车外运。二 工程特性表1 枢纽水文特征序号名称单位数量备注坝址以上平方公里27612利用水文系列年限年263多年平均径流量亿立方米3.15代表性流量4设计洪水流量P=1%立方米/秒8540校核洪水流量P=0.1%立方米/秒132002 水库特性序号名称单位数量备注1水库水位正常高水位米284设计洪水位米289.94校核洪水位米291.8保坝洪水位米264死水位米264淤沙高程米2352水库面积平方公里1573水库库容总库容亿立方米13.93正常水位以下有效库容亿立方米9.36死库容亿立方米4.874调节特性多年调节3 枢纽流量及相应下游水位序号频率P90上游库水位（米）总泄量（立方米/秒）下游尾水位120.1291.86530173.031.0289.944800165.04正常284.00500148.65最低235.00发保证出力146.44 电站水头及装机容量序号名称单位数量备注1最大水头米822最小水头米583设计水头米72.24装机容量万千瓦205装机台数台45 水轮机及发电机水轮机型号HL220-LJ-380转轮带轴重(吨)39.4发电机型号SF50-60/920转子带轴重(吨)235尾水管标准4H型6 主变及开关站：主变型号SFPL-120000/220变压器外形尺寸(m)8.06 4.96 7.3开关站形式开关站面积1200平方米输电线电压220千伏7辅助设备调速器型号 T-100调速器尺寸120015001900mm油压装置型号MHY-1.7油压装置尺寸1000mm，高2412mm机旁盘数量每台机组2块机旁盘每块尺寸长宽高=8004002400mm励磁盘数量每台机组3块励磁盘每块尺寸长宽高=8009001900mm
