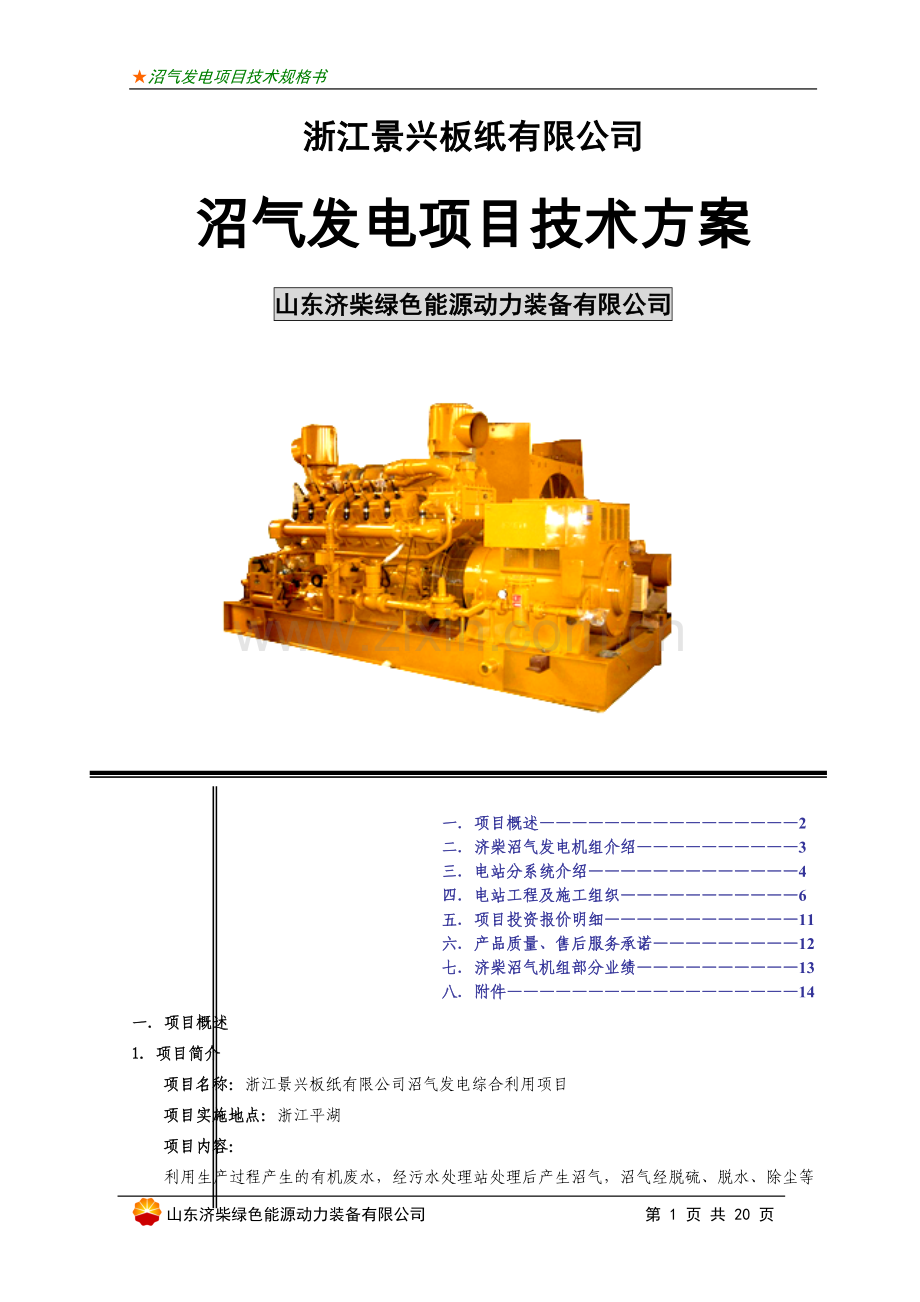

沼气发电项目技术方案
山东济柴绿色能源动力装备有限公司

一． 项目概述————————————————2
二． 济柴沼气发电机组介绍——————————3
三． 电站分系统介绍—————————————4
四． 电站工程及施工组织———————————6
五． 项目投资报价明细————————————11
六． 产品质量、售后服务承诺—————————12
七． 济柴沼气机组部分业绩——————————13
八． 附件——————————————————14
一．项目概述
1．项目简介
项目名称：浙江景兴板纸有限公司沼气发电综合利用项目
项目实施地点：浙江平湖
项目内容：

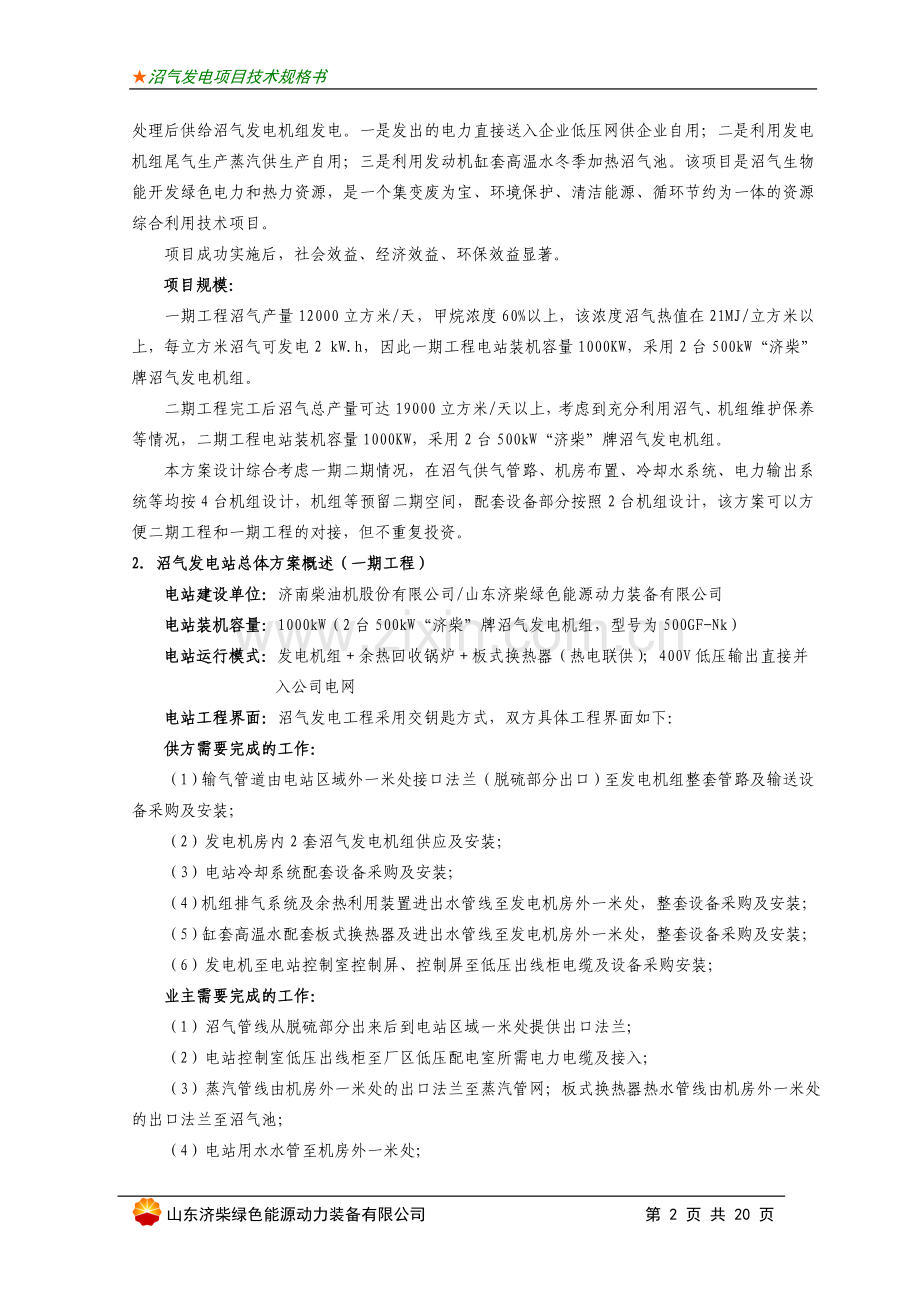

利用生产过程产生的有机废水，经污水处理站处理后产生沼气，沼气经脱硫、脱水、除尘等处理后供给沼气发电机组发电。一是发出的电力直接送入企业低压网供企业自用；二是利用发电机组尾气生产蒸汽供生产自用；三是利用发动机缸套高温水冬季加热沼气池。该项目是沼气生物能开发绿色电力和热力资源，是一个集变废为宝、环境保护、清洁能源、循环节约为一体的资源综合利用技术项目。
项目成功实施后，社会效益、经济效益、环保效益显著。
项目规模：
一期工程沼气产量12000立方米/天，甲烷浓度60%以上，该浓度沼气热值在21MJ/立方米以上，每立方米沼气可发电2 kW.h，因此一期工程电站装机容量1000KW，采用2台500kW“济柴”牌沼气发电机组。
二期工程完工后沼气总产量可达19000立方米/天以上，考虑到充分利用沼气、机组维护保养等情况，二期工程电站装机容量1000KW，采用2台500kW“济柴”牌沼气发电机组。
本方案设计综合考虑一期二期情况，在沼气供气管路、机房布置、冷却水系统、电力输出系统等均按4台机组设计，机组等预留二期空间，配套设备部分按照2台机组设计，该方案可以方便二期工程和一期工程的对接，但不重复投资。
2．沼气发电站总体方案概述（一期工程）
电站建设单位：济南柴油机股份有限公司/山东济柴绿色能源动力装备有限公司
电站装机容量：1000kW（2台500kW“济柴”牌沼气发电机组，型号为500GF-Nk）
电站运行模式：发电机组＋余热回收锅炉＋板式换热器（热电联供）；400V低压输出直接并入公司电网
电站工程界面：沼气发电工程采用交钥匙方式，双方具体工程界面如下：
供方需要完成的工作：
（1）输气管道由电站区域外一米处接口法兰（脱硫部分出口）至发电机组整套管路及输送设备采购及安装；
（2）发电机房内2套沼气发电机组供应及安装；
（3）电站冷却系统配套设备采购及安装；
（4）机组排气系统及余热利用装置进出水管线至发电机房外一米处，整套设备采购及安装；
（5）缸套高温水配套板式换热器及进出水管线至发电机房外一米处，整套设备采购及安装；
（6）发电机至电站控制室控制屏、控制屏至低压出线柜电缆及设备采购安装；
业主需要完成的工作：
（1）沼气管线从脱硫部分出来后到电站区域一米处提供出口法兰；
（2）电站控制室低压出线柜至厂区低压配电室所需电力电缆及接入；
（3）蒸汽管线由机房外一米处的出口法兰至蒸汽管网；板式换热器热水管线由机房外一米处的出口法兰至沼气池；
（4）电站用水水管至机房外一米处；
（5）工程所有土建部分、消防部分、绿化部分、避雷部分、电气接地部分等；
（6）免费提供工程建设期间所需的水、电等，送至电站；
电站主要系统：
供方负责部分：沼气供气系统、沼气发电机组、发电机组冷却系统、400V低压配电系统，发动机排气及余热回收系统、缸套高温水板式换热器回收系统。
业主负责部分：电站土建部分，机房消防设施、静音工程、照明空调设备、防雷接地等。

二．沼气发电机组介绍
1．设备遵循的主要标准及规范
l GB2820-1997 往复式内燃机驱动的交流发电机组
l JB/T 9583.1-1999 气体燃料发电机组通用技术条件
l GB1105.1-87 内燃机台架试验性能试验方法
l GB14048.1-5 低压开关设备和控制设备
l GB/T4942.2 低压电器外壳防护等级
l GB755 旋转电机 定额和性能
l GB48260 电机功率等级
l GB4942.1 电机外壳防护等级
l GB997　 电机结构安装形式代号
l GB/T147113 中小型旋转电机安全通用要求
2．环境条件
沼气发电机组在环境温度-30℃～+40℃，相对湿度＜90%（20℃时），海拔高度≤1000m的环境条件下能稳定、可靠运行。在标准环境状况（大气压力100kPa，环境温度：25℃，空气相对适度30％），燃气品质符合标准条件，能输出额定功率（500kW）。机组持续功率以额定功率的80％－90％（400－450kW）为宜。
3．机组对沼气要求
3.1 沼气成分、流量要求:
沼气甲烷含量在35％以上即可用来发电，该项目沼气甲烷浓度在60%以上，热值在21MJ/Nm3，在标准环境状况，机组额定工况下每立方米沼气可发电2度以上。500kW机组并网运行功率为450kW时，其耗气率为225Nm3/h。2台机组日消耗沼气量约10800立方米。
3.2 沼气净化要求:
沼气净化：沼气应经过稳压过滤，无液态水、油，杂质颗粒不应大于5μm，灰尘含量应小于10 mg/m3，硫化氢含量应小于200ppm（160mg/m3）。
沼气温度：10－60℃。
4．沼气发电机组技术规格（见附件）

三．电站分系统介绍
1、进气系统
经脱硫后出来的沼气压力约0.5KPa，机组适宜压力在3-10KPa，因此需要对沼气进行增压，本方案采用罗茨风机进行增压，风机内部采用防爆、防腐处理，满足沼气易爆、含硫带来的危险。
沼气本身含有少量水分，在脱硫过程中也会产生水，根据机组对气体的净化要求，气体中不能含有游离水，需进行除水处理。本方案采用脱水塔对沼气进行脱水，脱水塔采用碳素钢Q235A，内部用3mm厚的环氧树脂防腐，采用离心去除与隔水膜两级分离，除水效果达到95%以上，满足机组要求。
沼气进气系统采用单母管制。母管采用DN300钢管，每台机组的供气管道DN100分别从母管接出，经燃气过滤器、机组配供的防爆电磁阀进入机组燃烧室，由火花塞点燃各个气缸燃烧作功，带动发电机发电。
2、冷却系统
冷却系统通常采用两种冷却方式，一种是闭式冷却系统，机组连接卧式散热器，一种半开式循环冷却系统，由冷却水池和冷却塔组成，本方案采用后者，其原因如下：
1）机组低温循环水需要的温度要求小于45℃，在南方城市夏天室外温度较高，采用卧式散热器靠风扇的冷却作用水温会高出需要温度，会影响机组的运行稳定性、可靠性。
2）多台机组更适合采用半开式循环冷却系统，投资省、管理方便、冷却效果理想。
3）半开式循环冷却系统，电耗省。2台机组的半开式循环冷却系统需要2台5.5kW的水泵，2台风扇电机4kW，共计9.5kW；而闭式散热器需要8个2.2kW的风扇共计17.6kW。
热交换器（机组自带）带
（冷却塔）
冷却水池
水泵

500GF-NK
发电机组

500KW机组半开式循环冷却系统示意图

3、低压配电系统
3.1 主要部件
低压系统主要包括机组控制柜2台、DC24V控制电源柜、站用辅助控制柜、中性点柜、低压输出柜（4000A）等。
3.2 系统流程
400V低压系统采用单母线设计，机组输出电能经机组控制柜汇入低压输出柜，统一由低压输出柜并入企业400V低压电网，该输出柜按照4台机组的容量设计。
DC24V控制电源柜主要为机组控制柜提供24V直流工作电源，内部包括蓄电池4块、充电机及电压、电流指示；站用负荷配电柜为辅助设施配电，控制冷却风机、照明、空调、机房通风机等，设有备用回路；站用电源柜由电网电和机组电两路引进站用电源。
机组并网运行配带保护装置，一旦出现公司电网断电机组自动断开，不会出现向电网反送电现象。
4、排气及余热回收系统
为充分利用机组排烟热量，提高燃气综合利用率，实现热电联产，可以在排气系统加装余热回收锅炉，回收排烟热量；每小时产0.8MPa蒸汽约0.35吨，2台机组每天可产蒸汽16.8吨,所产蒸汽直接接入厂区蒸汽管道供生产使用。

余热锅炉安装示意图
余热锅炉安装于发电机组的排气系统，可在机组上方高度为3米处设工作平台，当检修余热锅炉时，打开机组旁通阀，使废气直接进入消音器。考虑到安全因素，在余热锅炉前的排气管系加了装防爆阀。
5、缸套高温水板式换热器回收系统
为了充分利用机组缸套高温水及解决沼气池冬季保温问题，机组配套安装板式换热器，通过换热产生热水引致沼气池处。系统设计旁通，夏季沼气池不需要保温时直接关闭即可，不影响机组冷却循环系统。

四．电站工程及施工组织
1. 主要设备供货及安装
供货始端界面为燃气进气系统软密封对夹蝶阀进口配对法兰（DN300），末端为低压出线柜、排气出口、余热锅炉进出口、板式换热器进出口界面。所有设备的安装和调试由供方负责。
2．土建工程（业主负责）
供方委托有设计资质的设计院为业主提供全套电站工程图纸，供业主电站设计、施工使用。其中土建工程主要包括发电机房（静音处理）、机组基础、低压控制室、值班室、备件仓库、热水循环泵房、余热回收支架及基础、电缆沟、排污沟、消音器支架基础等。
3．安装工程
根据双方共同确认的系统工艺流程图、布置图进行施工、验收，具体如下：
主机组安装：机组就位调整、低压控制室设备安装。
辅助设备安装：包括机组进气系统、冷却系统、排气系统、消音器等部件的安装固定；余热回收系统安装；各种动力电缆线及控制电缆线的铺设。供方负责相关管材、阀门、法兰、垫片、螺钉等安装辅材的采购；负责动力电缆线、铜排、控制电缆、信号线缆等相关电气安装辅材的采购。
具体辅材规格、长度等明细以施工图纸尺寸为准。
电站土建施工、电站避雷、照明线路、空调系统、消防设备的采购安装建议甲方负责。
4．电站调试及验收交接工作
电站调试：对电站全套设备进行调试及试运行，包括沼气发电机组、低压系统、控制系统、余热回收及制冷系统、冷却水循环系统、燃气管路、照明空调线路等。甲乙双方及相关供货单位、施工单位共同参与，签订验收合格单。
调试所必须的沼气供应、润滑油、内循环软化水、外循环冷却水电解液等由业主负责提供。（如需供方提供，单独列价）
交接工作：供方向业主提供所有设备清单，主重要设备的合格证、使用维护手册、系统原理图等相关技术资料。
5、施工组织计划
5.1施工组织依据
5.1.1概述
施工组织设计是为了科学地组织施工，保证安全生产，提高工程质量，提高生产率，紧缩工期，降低能源及材料的消耗，提高施工技术管理为目的；施工组织设计应从实际情况出发，遵守施工的客观规律。结合工程性质、特点、工程量、工作面，合理安排施工顺序和劳动组织，合理紧凑布置场地，方便施工，符合防火要求。严格遵守基本建设程序施工确保全面质量管理工作的顺利进行，使工程均衡连续施工为原则。
5.1.2依据文件和图纸
《电力建设施工及验收技术规范》(建筑工程篇、水工结构篇) SDJ69-87、SDJ280-90
《火电施工质量检验及评定标准》(土建工程篇)
《火电施工质量检验及评定标准》(焊接工程篇)
《建筑地基基础工程施工质量验收规范》GB50202-2002
《砌体工程施工质量验收规范》GB50203-2002
《混凝土结构工程施工质量验收规范》GB50204-2002
《钢结构工程施工质量验收规范》GB50205-2002
《木结构工程施工质量验收规范》GB50206-2002
《屋面工程质量验收规范》GB50207-2002
《地下防水工程质量验收规范》GB50208-2002
《建筑地面工程施工质量验收规范》GB50209-2002
《建筑装饰装修工程施工质量验收规范》GB50210-2001
《钢筋焊接及验收规程》JGJ18-96
《建筑防腐工程施工及验收规范》GB50212-2002
《混凝土强度检验评定标准》GBJ107-87
《建筑工程施工质量验收评定统一标准》GB50300-2001
《预制混凝土构件质量检验评定标准》GBJ321-90
《通风与空调工程施工质量验收规范》GB50243-2002
《通风与空调工程质量检验评定标准》GBJ304-88
《建筑电气工程施工质量验收规范》GB50303-2002
《锅炉压力容器安装监督暂行条例》和实施细则(国务院)
《蒸汽锅炉安全技术监察规程》劳部发(1996)276号
《压力容器安全监察规程》劳锅字(1990)8号
《火力发电厂金属技术监督规程》DL438-2000
《锅炉压力容器焊工考试规则》(劳动人事部)
《焊工技术考核规程》SD263-88
《电力建设施工及验收技术规范》(管道篇)DL5031-94
《电力建设施工及验收技术规范》(火力发电厂焊接篇)DL5007-92
《电力建设施工及验收技术规范》(火力发电厂化学篇)DLJ58-81
《电力建设施工及验收技术规范》(钢制承压管道对接焊头射线检验篇)DL/T5069-1996
《电力建设施工及验收技术规范》(管道焊缝超声波检验篇)DL/T5048-95
《电力建设施工及验收技术规范》(热工仪表及控制装置篇)SDJ279-90
《电力建设施工及验收技术规范》(电气装置安装工程高压电器施工及验收规范)GBL147-90
《电力建设施工及验收技术规范》电气装置安装工程电力高压器、油浸电抗器、互感器施工及验收规范GBJ148-90
《电力建设施工及验收技术规范》电气装置安装工程母线装置施工及验收规范GBJ149-90
电气装置安装工程电气设备交接试验标准GB50150-91
电气装置安装工程电缆线路施工及验收规范GB50168-92
电气装置安装工程接地装置施工及验收规范GB50169-92
电气装置安装工程旋转电机施工及验收规范GB50170-92
电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-92
电气装置安装工程蓄电池施工及验收规范
《现场设备、工业管道焊接工程施工及验收规范》GB50236-98
《工业设备及管道绝热工程及验收规范》GBJ126-98
《工业安装工程质量检验评选统一标准》GB50252-94
《钢制储罐液体环氧涂料内防腐层技术标准》SY/T0319-98
《钢结构工程施工及验收规范》GB50205-2001
《石油化工剧毒、易燃、可燃介质管道施工及验收规范》SH3501-2000
《工业金属管道工程施工及验收规范》 GB50235-97
《城镇燃气输配工程施工及验收规范》 GB50235-97CJJ33-89
5.2施工组织机构
5.2.1组织机构
项目经理部

技术质量
综合组
安全
财务
材料设备

综合班
铆焊工班
电工班
管工班

5.2.2技术质量工作流程图编制施工组织设计
图纸会审
参加设计交底
回访维修
甲乙方联合验收
进场验收
材料确认
审批
送交资料
交付使用
竣工资料形成及确认
单位工程质量评定
业主确认
交付安装
分项分部评定
技术复核
技术安全交底

5.3施工进度计划
序号
工作项目
工作日
一
设计工作

1
设计合同签订
1 工作日
2
设计合同生效
0 工作日
3
地质勘测（初、详堪）及工程详勘报告
5 工作日
4
提交打桩图
5 工作日
5
总平面布置图及主要设计原则
2 工作日
6
提供主厂房土建基础（不含辅机基础）
10 工作日
7
提供土建施工图
15 工作日
8
提供机务施工图
15 工作日
9
提供电气、热控施工图纸
15 工作日
10
提交其它专业施工图
15 工作日
二
土建施工（甲方负责）

1
土建招标
10 工作日
2
土建合同签订
0 工作日
3
土建分包商进场
3 工作日
4
基础开挖回填
10 工作日
5
浇注到0米高程
10 工作日
6
主厂房土建
30 工作日
7
其它土建
30 工作日
三
辅机采购
30 工作日
1
辅机及材料订货
30 工作日
四
机电安装

1
机电安装合同签订
0 工作日
2
机电安装公司进场
4 工作日
3
燃气机组及辅助设备安装
20工作日
4
余热回收及辅助设备装置安装
0 工作日
5
燃气管道安装
5 工作日
6
汽水管道安装
5 工作日
7
电气系统安装
5 工作日
五
试运验收

1
机组整体调试过72小时
5 工作日
注：安装工期自所必要的施工条件应达到要求（包括现场土建）之日起计算；甲方有义务为施工单位提供水电保证，施工道路及运输通畅，并提供吊装方便等其他需现场解决的因素。以上安装工作有交差项目，总工期为60天。
5.4劳动力组织计划
序号
工 种
人数
1
铆焊工
4
2
电工
3
3
钳 工
2
4
辅助工
4
5
总 计
13
5.6质量保证技术措施
为了保证向建设单位提供合格的产品，必须严格按照ISO9002以及相关的程序文件进行操作，认真贯彻企业的质量方针和质量目标，把此项工作作为树立企业形象的里程碑。
5.6.1质量方针
严格执行标准，一次交验合格，争创质量名牌，提供最佳服务。
5.6.2质量目标
质量要求为优良工程。

五、项目投资报价明细
设备明细及报价表(单位：万元)
1、机组部分

序号
名称
规格型号
单位
数量
单价
金额
备注
1
沼气发电机组
500GF-NK
套
2
96.0
192.0

2
并网模块

套
2
2.00
4.00

小计

196.00

2、燃气管道

序号
名称
规格型号
单位
数量
单价
金额
备注
1
干式阻火器
GZW-100 DN100
件
2
0.50
1.00

2
增压风机

套
1
3.00
3.00

3
脱水塔

套
1
4.00
4.00

4
管线、阀门

组
1
8.00
8.00

小计

16.00

3、低压控制系统及电缆线
序号
名称
规格型号
单位
数量
单价
金额
备注
1
机组控制屏
GPL500-1
台
2
0.00
0.00

2
控制电源柜
400A
台
1
4.00
4.00

3
站内辅助控制柜
400A
台
1
4.50
4.50

4
中性点柜

台
1
4.00
4.00

5
低压输出柜
4000A
台
1
9.00
9.00

6
动力电缆
3×185+1×95
米
200
0.05
10.00
机组-控制屏
小计

31.50

4、冷却系统及余热利用系统
序号
名称
规格型号
单位
数量
单价
金额
备注
1
余热锅炉

套
2
8.00
16.00

2
管道、阀门等

套
2
0.60
1.20

3
板式换热器

套
2
1.20
2.40

4
供暖用水泵

套
2
0.60
1.20

5
冷却塔

套
2
4.00
8.00

小计

28.80

5、安装调试及其他
序号
名称
规格型号
单位
数量
单价
金额
备注
1
安装费

套
2
8.00
16.00

2
吊装、运输费

套
2
1.00
2.00

3
调试费

2
0.00
0.00

4、
设计费
整套项目工艺图纸/8套
套
1
18.0
18.00
电站设计
小计

36.00

总计

308.3

六．产品质量、售后服务承诺
1．产品质量承诺
济柴190系列产品产品质量监控按ISO9001体系标准执行。保证技术文件中规定的产品性能以及设计、制造和材质正确。在遵守使用说明书所列的安装、调试、使用维护保养条件下，本公司对发电机组出厂12个月内且运转不满1500小时，因制造质量影响主要性能指标，发生故障零件损坏，由我公司负责“三包”处理。终身维修。
我公司对机器零部件的正常磨损不承担保证，如因储存保养不良，机器过载，操作不当，燃气、机油、冷却水不符合规定标准，其他非制造方责任引起的损坏，将不承担赔偿责任。
2．技术服务承诺
济柴免费为甲方进行全套设备的现场调试，免费培训现场操作人员。针对浙江景兴板纸有限公司招标工程，我公司郑重承诺，把该项目建成样板工程，并计划设立配件服务站，保证机组长期稳定运行。具体如下：
派我公司精干的电站设计人员、机电技术人员、工程安装人员，并组织配套厂家的专业技术人员以最短的时间、最高的质量，完成电站的安装、调试，并投入生产运行。
协助用户建立电站规章制度、规程及操作细则，做到安全生产、维护保养及时，不留任何生产隐患。建立规范的配件、备件管理体系。安排技术人员现场保运行30天。
济柴根据用户需求对用户操作维护人员进行现场免费技术培训(操作、维修等)，培训达到使用户技术人员掌握设备操作技术，保证设备正常运行，并能较为熟练的排除设备的一般故障，可根据要求延长免费培训的时间和内容。培训在工程现场进行生产操作带岗培训和工厂培训二种方式。
我公司承诺配件供应及时准确，配件质量与装整机配件一致，保证配件计划到达后及时组织发货，配件实行“三包”质量承诺。

七、济柴沼气机组销售业绩（部分）
项目名称
日期
机器型号
台数
使用单位
联系人
蒙牛集团（马鞍山）沼气电站
2006
500GF-NK
2
蒙牛马鞍山现代牧场

黄石兴华柠檬酸沼气工程电站
200601
500GF-NK
4
黄石兴华生化有限公司
陈主任
安徽亳州古井集团
2006
500GF-NK
2
国祯热电公司

河南双汇集团
200707
500GF-NK
6
双汇意科公司
张千涛
蒙牛集团（汶上）沼气电站
2007
500GF-NK
2
蒙牛山东汶上现代牧场

珠江啤酒集团
2006
100 GF-NK
2
广州珠江啤酒厂

深圳金威啤酒
2007
100 GF-NK
4
深圳金威啤酒厂

徐州维维集团
2007
500GF-NK
1
徐州维维牧场

河北燕南集团
2007
500GF-NK
1
巨鹿沼气发电厂

青岛酒精厂
2007
150GF-Z
2
青岛酒精厂

泰山生力源集团
200709
90GF-NK
1
泰山生力源酿酒公司
谭主任
德州福源生物沼气电站
2006
400GF-NK
1
德州福源生物公司

山东龙力生物
2007
400GF-NK
1
山东龙力生物公司

河北燕南集团
2007
500GF-NK
1
河北巨鹿红星沼气发电厂

山东禹王集团大豆蛋白分公司
200801
500GF-NK
1
山东禹王集团大豆蛋白分公司
李国新
海南罗牛山集团
2005
80GF-NK
13
海口多能公司
郭工
江苏南京川田乳业有限公司
2006
80GF-NK
1
江苏南京川田乳业有限公司

江苏常州康乐农牧公司
2007
80GF-NK
1
江苏常州康乐农牧公司

江西宜春畜牧科研所
2008
80GF-N
1
江西宜春畜牧科研所

四川威远酒精
2007
500GF-NK
1
四川威远酒精

广东湛江光大酒精
2008
500GF-NK
1
广东湛江光大酒精

湖北宜昌酒精
2008
500GF-N
2
武汉中建投资公司

沈阳垃圾填埋沼气电站
2008
500GF-N
3
意大利阿兹亚公司

昆明垃圾填埋沼气电站
2008
500GF-N
2
意大利阿兹亚公司

河南南阳垃圾填埋沼气电站
2008
500GF-NK
2
上海百川公司

八、附件
1沼气发电机组技术规格
1.1 济柴190系列沼气发动机结构特点
“济柴牌”190系列沼气发电机组采用1512Z型燃气发动机，与美国WOODWARD公司合作，在国内独家引进该公司的EGS燃气控制系统，对燃气发动机的空燃比进行科学严格的控制。采用先进的电控技术和稀薄燃烧控制方式，在第二代燃气发动机基础上融合国际先进的技术和成熟的经验开发研制的新型绿色环保动力。机组热效率可达33－36％。 1512Z沼气发动机工作原理如下：
燃气气源 过滤器 球阀 调压阀 电磁阀 tecjet阀
燃烧室 进气管 调速蝶阀 中冷器 增压器 混合器 调整阀
空气 空气滤清器
“济柴”沼气发动机主要特点如下：
1.1.1 增压器前混合
采用增压器前混合的方式，燃气和空气是被压气机同时吸入的，通过专用混合器使燃气与空气充分混合（可手动微调以控制进气平衡），利于优化燃烧及排放。
1.1.2 采用稀薄燃烧技术
利用美国WOODWARD公司的EGS控制系统，通过采集沼气、空气的进气参数及发动机的运行参数，经分析计算后通过tecjet阀对空燃比（燃气混合浓度）进行精确控制，达到高空燃比，实现稀薄燃烧，解决普通外混机存在的回火、放炮现象，提高了发动机的经济性。
1.1.3 燃气的单点喷射和空燃比（A/F）闭环控制技术
“济柴”牌190系列沼气发电机组采用世界上最先进的WOODWARD-EGS空燃比控制系统、Tecjet控制阀和混合器、电子调速器等燃气进气控制系统，目前国际知名品牌如卡特皮勒、瓦克夏等瓦斯、沼气机组等多采用WOODWARD控制技术。
EGS是全电脑智能化，高精确度的燃气进气控制系统，可通过计算机接口实现机组参数实时监控。它的信息输入系统包括速度传感器、λ传感器（机组标定用）、功率传感器或扭矩信号传感器、甲烷传感器、两个进气压力传感器和一个进气温度传感器，这些传感器将发动机运行过程中的沼气浓度变化、转速、功率（或扭矩）、尾气中氧含量等信号及时传递给EGS控制器。EGS控制器将上述信息进行综合处理，计算出发动机最佳运行所需要的燃气量，将信息传递给Tecjet控制阀，由Tecjet控制阀控制调整燃气进气量，实现控制最佳空燃比的目的。通过控制WOODWARD-ProAct执行器来控制混合气的流量，将发动机的转速控制在标定范围内。
EGS控制模块及相关辅助设备组成了真正的闭环电控系统。空燃比闭环控制技术的应用，使燃气机组燃烧更合理，机组运行更加平稳、可靠，控制更加精确。目前，国内其他企业生产的燃气发电机组仍无法实现空燃比的精确闭环控制，这直接影响机组运行的经济性、动力性、安全性和排放指标。
1.1.4 点火系统
点火系统包括数字点火模块、高压线圈、高压线、火花塞等，全部采用进口名牌产品。本机采用德国MOTORTECH公司的IC500高能量智能化的点火模块。其优点如下：
l 点火提前角和点火能量都可随意调整，并且各缸的点火提前角可单独调整。
l 点火电压为5万伏，高能量点火，使实现稀薄燃烧成为可能。
l 此点火系统具备超速保护功能。在点火控制器中设置机组运行最高转速，当发动机一旦出现超速运转，达到设定超速转速时，点火控制器自动停止工作，火花塞不点火，从而迫使发动机停车。起到超速保护的作用。
l 失火检测功能，便于机组的维护和运行。
1.1.5 全程电子调速控制系统
采用美国著名公司原装进口的高品质调速系统。通过接收机组转速传感器的转速信号，经控制器分析计算后向执行器发出指令，通过调节调速蝶阀的开度自动控制混合燃气的进气量，使机组转速始终维持在额定转速一定范围内，保证供电品质。
1.1.6 起动系统
包括24V直流电马达（11kW），四块铅酸蓄电池，通过充电机对电池充电；发动机旁设起动按钮。机组的起动由人工在机旁操作。
1.1.7 润滑系统
发动机润滑方式采用压力飞溅润滑，润滑油主油道压力范围为500－800kPa；外置式机油泵使维护更方便；发动机配置手动预供油泵及电动预供油泵（与起动系统共用蓄电池电源）；配置纸质滤清器及离心过滤器；配置机油冷却器；机油压力低报警停车装置。润滑油的牌号为15W40CD、长城SE40或美孚飞马705；润滑油消耗率小于1.0g/kW.h。
1.1.8 高效率中冷器
采用新型耐硫型高效中冷器，在保证高散热效率的同时，提高了机组对沼气中硫化氢的适应性，满足了空气质量流量的增加对中冷器的性能要求。
1.1.9 进、排气系统
空气进气系统配置两级空气过滤器及其支架，空气经过滤后与沼气通过混和器在增压器前混合，混合气经增压、中冷后进入控制阀门，经进气总管分配至各缸螺旋进气道；
沼气进气系统配置手动阀门、过滤器、压力指示表、电磁阀、tecjet阀（混合浓度控制装置）、燃气调整阀、混和器、增压器、中冷器。沼气的供给可实现远距离控制切断，以实现紧急停车。
发动机各缸排出的废气经排气支管汇总至排气总管，经废气涡轮增压器后排入排气管、余热锅炉、消音器。出口噪声小于105分贝，排放指标优于国家标准。
1.1.10 发动机
沼气机发动机主重要零部件采用国家唯一“金奖”品牌的190发动机零部件，济柴拥有的世界先进的高精良的数控加工设备和AVL测试设备，保证了零部件具有加工精度高、性能可靠等特点，确保了沼气机组的可靠性和耐久性。
1.1.11 济柴沼气机组专有技术
序号
专有技术名称
国别
备注
1
WOODWARD-UMT1稀薄燃烧控制技术
美国
国内独家引进
2
EGS-TECJET SYSTEM闭环电控技术
美国
国内独家引进
3
WOODWARD-ProAct调速控制技术
美国
国内独家引进
4
EGS-TECJET 高精度混合器技术
美国
国内独家引进
5
MOTORTECH-IC500数字点火技术
德国
国内独家引进
6
1512Z燃气发动机
奥地利
合作开发
1.2 机组控制系统
1.2 .1 燃气控制系统
每台机组旁设就地燃气控制箱，联结机组控制屏及机组EGS燃气控制执行器，通过参数采集对进气空燃比进行科学、精确的控制。其内部参数一般在机组出厂前或现场调试期内由济柴根据用户燃气气源情况已调整好，一般不需要改动。
1.2 .2 机组控制屏
控制屏为落地柜式结构。主开关选用北开产品，具有过电流自动保护和逆功率保护，发生过流或逆功率时可自动分断主开关并发出声光报警信号。控制屏内装有控制器、各种显示仪表、调整按钮、机组保护指示灯、紧急停车按钮等，用于控制及监测发电机组的工作状况。发电机组的启动由人工在机旁操作，停机可在机组旁控制，也可由控制屏面板上紧急停车按钮控制；控制系统装备进口捷克的原装控制模块（包括同步自检装置及负荷自动分配装置），满足自动/手动并网要求，并实时记录发动机运行状态。机组转速采用电子调速控制系统自动调节，也可通过控制屏面板上转速微调旋钮进行微量调整；机组电压为自动调整，通过控制屏面板上电压整定电位器进行电压整定。控制屏内装备浮充电装置，为蓄电池提供充电电源。控制屏可监测以下参数：
l 三相AC电压表
l 合闸指示
l 机组转速（机组仪表盘上）
l 三相输出电流表
l 分闸指示
l 进冷却水温度（机组仪表盘上）
l 频率表
l 水温高报警灯
l 出冷却水温度（机组仪表盘上）
l 输出有功功率表
l 油压低报警灯
l 润滑进油压力（机组仪表盘上）
l 功率因数表
l 油温高报警灯
l 润滑出油压力（机组仪表盘上）
l 电池电压表
l 超速报警灯
l 润滑油温度（机组仪表盘上）
l 转速微调整旋钮
l 电压微调整旋钮
l 运行时间（机组仪表盘上）
1.3 技术参数表
沼气发电机组主要技术参数
2000系列燃气发动机参数Series 2000gas Engine Technical Data
发动机型号
G12V190ZLDZ-2
产地/制造商
济南柴油机股份有限公司 Jinan Diesel Engine Co.,Ltd
型式
四冲程、火花塞点火、增压中冷、增压前混合
气缸排列
12缸V型、60°夹角
缸径×行程
190×210mm
总排量
71. 5L
额定转速
1000r/min
额定功率
550kW
热耗率
≤11000kJ/kW·h
燃气进气压力
3－7 kPa
燃气过滤器
有Yes
空气过滤器
有Yes
机油耗率
≤1.0g/kW.h
机油牌号
不低于15W40CD级
润滑方式
压力和飞溅润滑
机油过滤器
有（双过滤系统）
排气温度
≤650℃(涡轮前)
调速方式
全程电子调速
稳定调速率
0－5％可调
空燃比控制方式
EGS全程自动控制A/F
点火控制系统
IC500数字式
点火顺序
1－8－5－10－3－7－6－11－2－9－4－12
冷却方式
强制水冷
防冻保护
防冻液
噪声
<115db
消音器型式
灭火型排气消音器 （选配）
防爆保护
有（进气管、曲轴箱）
冷却水温高保护
有（90℃报警）
润滑油温高保护
有（95℃报警）
润滑油压低保护
≤245kPa报警及停机
超速保护
≥112％报警及停机
发动机数据采集
有，配RS485通讯接口
曲轴转向
逆时针
发电机参数Alternator data
发电机型号
1FC6 456 -6LA42
产地/制造商
中国/柳州佳力（西门子）China liuzhou（SIEMENS）
型式
双支撑电
