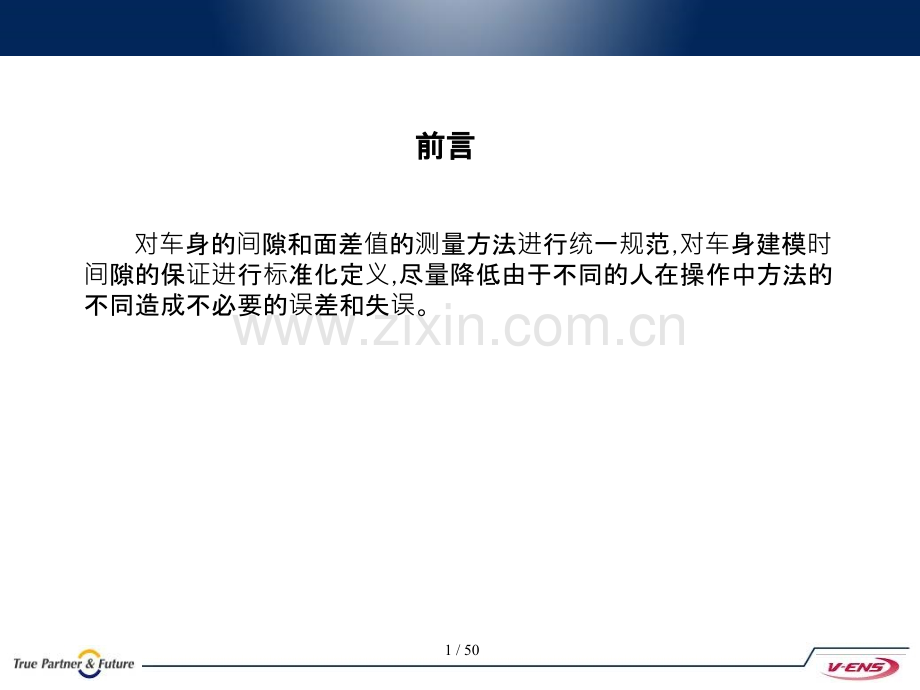

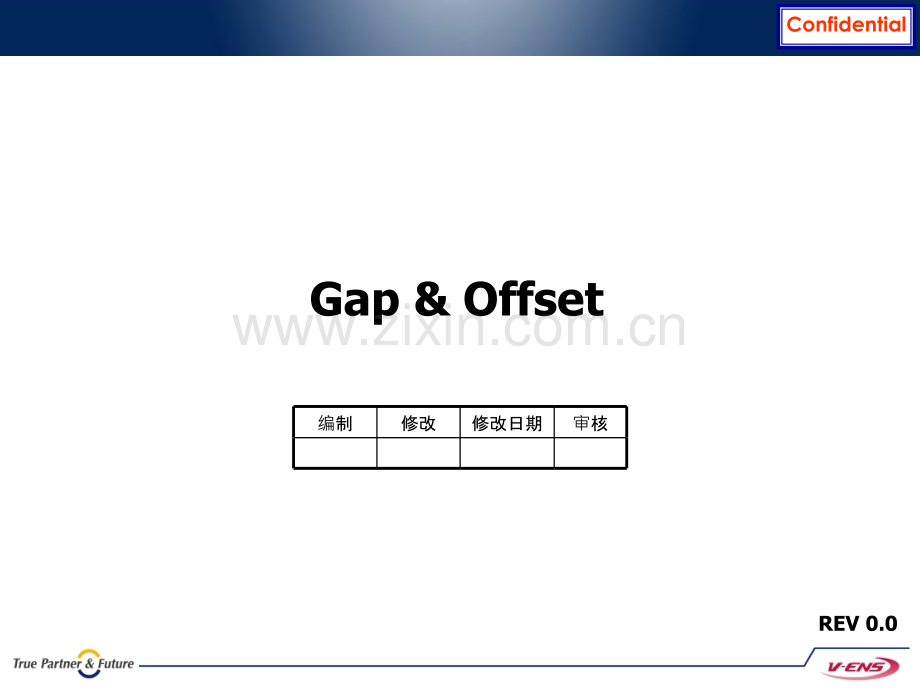

ConfidentialGap&OffsetREV 0.0编制修改修改日期审核1/50 对车身的间隙和面差值的测量方法进行统一规范,对车身建模时间隙的保证进行标准化定义,尽量降低由于不同的人在操作中方法的不同造成不必要的误差和失误。前言前言2/50NL1 Gap&Offset-OverallNL1 Gap&Offset-Overall3D数模和Skin间隙面差不一致的例子一、问题的提出3D数模Skin3/50NL1 Gap&Offset-OverallNL1 Gap&Offset-Overall发生原因:当翻边角度发生改变时，最小间隙也会随之改变;数模间隙结果便会与要求产生差异.4/50NL1 Gap&Offset-OverallNL1 Gap&Offset-Overall1.间隙的测量方法(1).Flange与Skin垂直测量最小间隙二、间隙面差值的测量方法(3).Flange与Skin成钝角测量圆角根部和理论面之间的距离(2).Flange与Skin成锐角测量最小间隙间隙的测量方法分为三种:5/50NL1 Gap&Offset-OverallNL1 Gap&Offset-Overall2.面差的测量方法基准面的延长面与相邻件的距离为面差值.(一般以焊接件为基准)6/50NL1 Gap&Offset-OverallNL1 Gap&Offset-Overall理论依据:Flange要求的角度与Skin垂直时,直接用Parting Line做出Flange 面,然后倒角即可.为了保证3D数模与Skin间隙的一致性,针对如下情况给出间隙的控制方法.1.Flange与Skin垂直三、间隙的控制方法7/50NL1 Gap&Offset-OverallNL1 Gap&Offset-OverallFlange要求的角度与Skin的夹角小于90度时,先用Parting Line做出一个与要求方向一致的面,然后倒角,延长倒角,用做反射线命令在倒角上做出反射线,然后用线按要求的角度sweep出Flange面倒角即可.2.Flange与Skin成锐角理论依据:8/50NL1 Gap&Offset-OverallNL1 Gap&Offset-Overall得到的Skin和Parting Line用Parting Line Sweep一个与Y向角度为0的面用Sweep的面和Skin倒角用reflect line Sweep出与Y向成3度的面延长倒角并做出与Y向成3度的 reflect line用上一步的面和Skin倒角.具体做法:9/50NL1 Gap&Offset-OverallNL1 Gap&Offset-OverallFlange要求的角度与Skin的夹角大于90度时先用Parting Line做出一个与要求方向一致的面,然后在做一个符合夹角要求的面,用符合夹角要求的面和Skin倒角,提取倒角根部线投影到第一个面上,然后用线按要求的角度sweep出Flange面倒角即可.3.Flange与Skin成钝角理论依据:10/50NL1 Gap&Offset-OverallNL1 Gap&Offset-Overall得到的Skin和Parting Line用Parting Line Sweep一个与Y向角度为0的面用上一步的面和Skin倒角.用Parting Line Sweep一个与Y向成3度的面用3度的面和Skin倒角提取圆角根部的线并投影到角度为0的面上用得到的线 Sweep出与Y向成3度的的面具体做法:11/50NL1 Gap&Offset-OverallNL1 Gap&Offset-Overall先把已知零件的面偏置Gap+R,再把Skin偏置R与前一个面做出相交线,用交线Sweep出与偏置Skin垂直的面,将此面偏置R,然后剪切倒角即可.4.做与已有件等距离包边理论依据:12/50NL1 Gap&Offset-OverallNL1 Gap&Offset-Overall将已有件偏置Gap+R将Skin偏置R得到中性面做出2个面交线用交线Sweep出一个与中性面垂直的面Skin偏置2R,然后3个面Trim倒角得到最终结果具体做法:13/50NL1 Gap&Offset-OverallNL1 Gap&Offset-OverallAREA12345678910111213NAMEHoodX BumperHoodX Bumper H/LampX BumperH/Lamp X BumperHoodX H/LampRoofX W/shield FenderX BumperFenderX H/LampFenderX HoodFenderX RockerA-pillarX FenderFenderX Fr DoorRockerX DoorGap16.58.0 3.03.05.04.00.01.54.02.02.04.05.0OffsetDepend on style1.0Depend on styleDepend on styleDepend on style1.5-0.5Depend on style0.0-0.50.00.0Depend on styleAREA14151617181920212223242526NAMESide OuterX Fr&Rr DoorFr DoorX Rr DoorRr Qtr GlassX Rr DoorSide OuterX Rr DoorSide OuterX F/F DoorSide OuterX T/LampSide OuterX BumperT/GlassX B/GlassT/LampX T/GateT/LampX BumperT/Gate garnishX BumperT/Gate garnishX Bumper RoofX T/GateGap4.04.04.04.03.52.00.05.05.02.05.06.58.0Offset5.80.04.00.0-0.5-1.0-0.5-1.0-1.00.5-1.5Depend on styleDepend on style+1.0-0.0+0.0-0.5+0.0-1.0+0.5-0.5+0.5-0.5+1.0-0.0+0.5-0.0+0.5-0.0+1.0-1.0+1.0-0.0+0.5-0.5+0.5-0.0+1.0-0.0+1.0-0.0+1.0-0.0+1.0-0.0+1.0-0.0+0.5-0.0+0.5-0.5+1.0-0.0+1.0-1.0+0.5-0.5+1.0-0.0+0.5-0.0+1.0-1.0+1.0-1.0+1.0-1.0+0.5-0.5+0.0-1.0+0.5-0.5+0.5-0.5+1.0-1.0+0.5-0.5+0.5-0.5+0.0-1.0+0.5-0.5+1.0-1.0+1.0-0.0212223242526+0.0-1.0+0.0-1.013456278910111213151617181920141514+1.0-1.013+1.0-1.0+1.0-1.0+1.0-0.014/50NL1 Gap&Offset-OverallNL1 Gap&Offset-OverallAREA272829a29b303132338aNAMEFog LampX BumperOSRVM X Belt moldingSide OuterX Rr Qtr GlassSide OuterX R Qtr GlassSide OuterX B/GlassT/LampX B/GlassT/GateX GarnishReflectorX Rear BumperHoodX HeadlampGap2.5 4.02.02.00.52.05.0OffsetDepend on styleDepend on styleDepend on styleDepend on style0.5Depend on styleDepend on styleDepend on style-1.0+0.5-0.02930273229312833+0.5-0.5+0.5-0.5+0.5-0.5+0.5-0.5+0.5-0.58a+1.0-0.0+0.5-0.5+0.5-0.5NumberAreaGapOffset位置概述详细定义15/50位置+1.0-0.01Depend on style1Hood X Bumper16.5面差根据造型定义间隙根据造型定义NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义16/50+1.0-0.02HoodX Bumper8.0+0.5-0.51.02面差根据造型定义间隙的控制方法：1.前保险杠的造型面offset9.05mm(间隙+发动机罩的板厚+内板的板厚/2);2.发动机罩的造型面offset1.05mm(发动机罩外板的板厚+内板的板厚/2);3.取1和2所得曲面的交线sweep与面2成90度的曲面,所得曲面offset=1.05mm;4.利用3所得面分别与发动机罩skin以及发动机罩skin面offset2.1mm后所得面倒角R=1.05mm.NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义17/50+0.5-0.53H/LampX Bumper3.0Depend on style3面差根据造型定义间隙控制方法：1.前大灯根据前保险杠翻边来确定.NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义18/50+0.5-0.54H/LampX Bumper3.0Depend on style4NL1 Gap&OffsetNL1 Gap&Offset面差根据造型定义间隙控制方法：1.前大灯根据前保险杠翻边来确定.NumberAreaGapOffset位置概述详细定义19/50+1.0-0.05HoodX H/Lamp5.0Depend on style5NL1 Gap&OffsetNL1 Gap&Offset面差根据造型定义间隙控制方法:1.前大灯根据发动机罩来确定.NumberAreaGapOffset位置概述详细定义20/5066RoofX W/shield4.0+1.0-1.01.5+1.0-1.0面差根据造型定义间隙的控制方法:1.顶盖外板的造型面offset4mm(间隙值);2.前挡风玻璃的造型面offset2.4mm(玻璃料厚的1/2),以其上一点为圆心,作出R=4.8的圆,保证此圆与面1相切,确定圆位置,修整圆得到玻璃所需截面的形状;3.在Part Design中根据修整后的圆,玻璃的Parting Line进行操作,得到间隙处所需的前挡风玻璃的边界形状.NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义21/507FenderX Bumper0.0+0.5-0.0-0.5+0.0-1.07面差根据造型定义间隙控制方法:1.Offset翼子板翻边0mm.NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义22/508+0.5-0.08FenderX H/Lamp1.5Depend on style面差根据造型定义间隙控制方法:1.前大灯根据翼子板翻边来确定.NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义23/50+1.0-0.09FenderX Hood4.0+0.0-1.00.09面差根据造型定义间隙的控制方法:翼子板的定义：1.应用翼子板的Parting Line sweep翻边,方向与Z向成3度的open角度;2.倒角R=2mm.发动机罩的定义：1.翼子板倒角后所得面offset5.05mm(间隙+发动机罩外板板厚+内板的板厚/2);2.发动机罩的造型面offset1.05mm(发动机罩外板的板厚+内板的板厚/2);3.取1,2所得曲面的交线,根据交线sweep出Z向的曲面,然后offset=1.05mm;4.利用3所得面,发动机罩skin以及发动机罩skin面offset2.1mm后所得面倒角,R=1.05mm.NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义24/50+0.5-0.510FenderX Rocker2.0+0.5-0.5-0.510面差根据造型定义间隙的控制方法:翼子板翻边的定义：1.用翼子板的Parting Line sweep一个与Y向成3度open的面.侧围下框装饰板的定义：2.利用翼子板sweep 3度的面offset2mm.NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义25/50+0.5-0.011A-pillarX Fender2.0+0.5-0.50.011面差根据造型定义间隙的控制方法:翼子板翻边的定义：1.利用侧围外板offset 2mm.NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义26/50+1.0-0.012FenderX Fr Door4.0+0.0-1.00.012面差根据造型定义间隙控制方法翼子板翻边的定义：1.提取前门倒角边offset4mm，取倒角边反射线；2.用反射线延Y向sweep面。NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义27/50+1.0-0.013RockerX Door5.0Depend on style1313面差根据造型定义间隙的控制方法门翻边的定义：1.利用侧围下框装饰板所给造型面offset 5mm;2.门的造型面offset2.2mm(2门的外板板厚+内板的板厚);3.用所offset的面、造型面进行倒角，倒角大小为1.1mm(offset2.2mm2).NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义28/50+1.0-1.014Side OuterX Fr&Rr Door4.0+1.0-1.05.81414面差根据造型定义间隙根据造型定义NL1 Gap&OffsetNL1 Gap&Offset辊压件Frame,间隙为侧围和Frame之间的最小距离NumberAreaGapOffset位置概述详细定义29/50+1.0-1.014Side OuterX Fr&Rr Door4.0+1.0-1.05.81414面差根据造型定义间隙根据造型定义:1.Offset侧围4mm.2.用Offset面和Frame面倒角.3.延长倒角并做相应的Reflect Line.4.用Reflect Line Sweep出要求角度的面.5.倒角.NL1 Gap&OffsetNL1 Gap&Offset塑料件Frame,间隙为侧围和Frame之间的最小距离NumberAreaGapOffset位置概述详细定义30/50位置1515+1.0-0.015Fr DoorX Rr Door4.0+0.0-1.00.0面差根据造型定义间隙的控制方法:前门的包边的定义：1.利用后门所给翻边的造型面offset5.1mm(间隙+门外板的板厚+内板的板厚/2);2.前门的造型面offset1.1mm(门外板的板厚+内板的板厚/2);3.取1和2的交线,利用交线sweep垂直于skin的面;将其offset1.1mm,与前门的造型面offset2.2mm(2门的板厚+内板的板厚)的面、造型面进行倒角，倒角大小为1.1mm(offset2.22).NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义31/50+1.0-0.016Rr Qtr GlassX Rr Door4.04.016面差根据造型定义间隙根据造型定义+1.0-0.0NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义32/50+1.0-0.017Side OuterX Rr Door4.0+0.5-0.50.017面差根据造型定义间隙的控制方法:后门的包边的定义：1.利用侧围所给翻边的造型面offset5.1mm(间隙+门外板的板厚+内板的板厚/2);2.后门的造型面offset1.1mm(门外板的板厚+内板的板厚/2);3.取1和2的交线,利用交线sweep垂直于skin的面;将其offset1.1mm,与后门的造型面offset2.2mm(2门的板厚+内板的板厚)的面、造型面进行倒角，倒角大小为1.1mm(offset2.22).NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义33/50+0.5-0.018Side OuterX F/F Door3.5+0.0-0.5-0.518NL1 Gap&OffsetNL1 Gap&Offset面差根据造型定义间隙的控制方法:?NumberAreaGapOffset位置概述详细定义34/50+0.5-0.519Side OuterX T/Lamp2.0+0.5-0.5-1.019面差根据造型定义间隙控制方法:1.尾灯根据侧围外板翻边来确定.NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义35/50+0.5-0.020Side OuterX Bumper0.0+0.0-1.0-0.520面差根据造型定义间隙控制方法:1.后保险杠本体根据侧围外板翻边来确定.NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义36/5021+1.0-1.021T/GlassX B/Glass5.0+1.0-1.0-1.0面差根据造型定义间隙的控制方法1.侧围后部装饰板的造型面offset 5mm(所需间隙的大小);2.背门玻璃的造型面 offset1.75mm(玻璃料厚的1/2),以其上一点为圆心,作出R=3.5的圆,保证此圆与装饰板造型面offset 5mm相切,确定圆位置,修整圆得到背门玻璃所需截面的形状;3.在Part Design中根据修整后的圆,背门玻璃的Parting Line进行操作,得到所需的背门玻璃的边界形状.NL1 Gap&OffsetNL1 Gap&Offset?NumberAreaGapOffset位置概述详细定义37/5022+1.0-1.022T/LampX T/Gate5.0+1.0-1.0-1.0面差根据造型定义间隙控制方法：1.尾灯根据背门来确定.NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义38/5023+0.5-0.523T/LampX Bumper2.0+0.5-0.50.5面差根据造型定义间隙控制方法:1.尾灯根据后保险杠翻边来确定.NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义39/5024+1.0-1.024T/Gate garnishX Bumper5.0+1.0-1.0-1.5面差根据造型定义间隙控制方法:1.背门装饰板根据后保险杠本体来确定.NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义40/5025+1.0-0.025T/Gate garnishX Bumper 6.5Depend on style面差根据造型定义间隙控制方法:1.背门装饰板根据后保险杠本体来确定.NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义41/5026+1.0-0.026RoofX T/Gate8.0Depend on style面差根据造型定义间隙根据造型定义NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义42/50+0.5-0.527Fog LampX Bumper2.0Depend on style27面差根据造型定义间隙控制方法:1.雾灯罩根据雾灯造型面offset2mm.NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义43/5028OSRVM X Belt moldingDepend on style284.0+0.5-0.5面差根据造型定义间隙控制方法：1.外后视镜根据侧围外板来确定.NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义44/5029aSide OuterX Rr Qtr GlassNot clear29Depend on style面差根据造型定义间隙根据造型定义NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义45/5029bNot clear29Side OuterX Rr Qtr GlassDepend on style面差根据造型定义间隙根据造型定义NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义46/50+0.5-0.530Side OuterX B/Glass2.0+0.5-0.50.530面差根据造型定义间隙控制方法:1.侧围后部装饰板根据侧围外板翻边offset2mm.NL1 Gap&OffsetNL1 Gap&Offset-NumberAreaGapOffset位置概述详细定义47/50+0.5-0.531T/LampX B/Glass2.0Depend on style31面差根据造型定义间隙控制方法:1.尾灯根据侧围后装饰板来确定.NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义48/50+0.5-0.032T/GateX Garnish0.5Depend on style32面差根据造型定义间隙的控制方法Offset背门外板0.5mm,确定边界.NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义49/50+0.5-0.533ReflectorX Rear Bumper2.0Depend on style33面差根据造型定义间隙控制方法:1.后保险杠根据后雾灯来确定.NL1 Gap&OffsetNL1 Gap&OffsetNumberAreaGapOffset位置概述详细定义50/50+1.0-0.08aHoodX Head lamp5.0+0.5-0.5-1.08a面差根据造型定义间隙控制方法:1.前大灯根据发动机罩来确定.NL1 Gap&OffsetNL1 Gap&Offset
