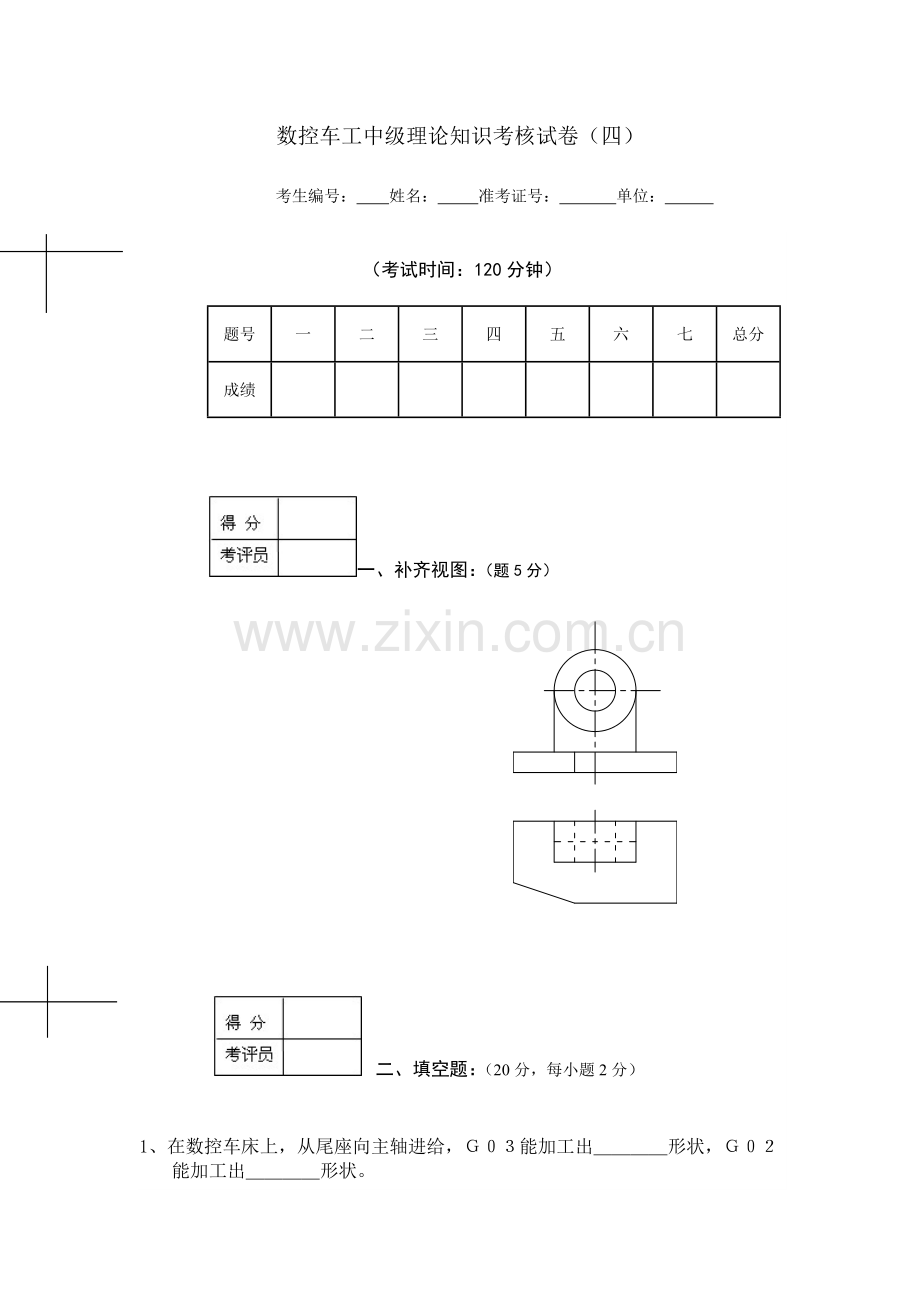

数控车工中级理论知识考核试卷（四）

考生编号：       姓名：         准考证号：             单位：

（考试时间：120分钟）

题号
一
二
三
四
五
六
七
总分
成绩

               一、补齐视图：（题5分）

                  二、填空题：（20分，每小题2分）

1、在数控车床上，从尾座向主轴进给，Ｇ０３能加工出＿＿＿＿形状，Ｇ０２能加工出＿＿＿＿形状。

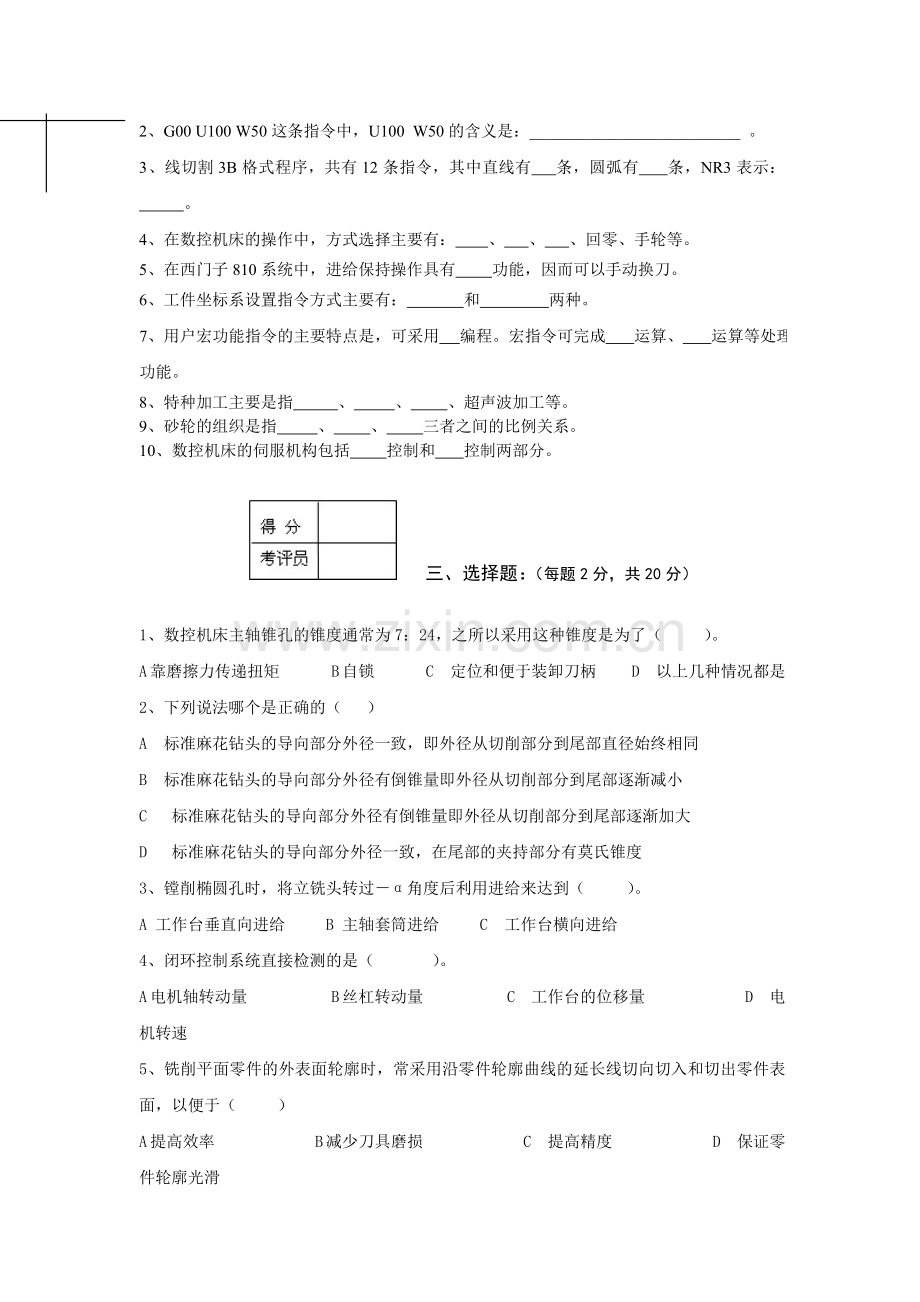

2、G00 U100 W50这条指令中，U100  W50的含义是：__________________________ 。
3、线切割3B格式程序，共有12条指令，其中直线有     条，圆弧有      条，NR3表示：          。
4、在数控机床的操作中，方式选择主要有：       、     、     、回零、手轮等。
5、在西门子810系统中，进给保持操作具有        功能，因而可以手动换刀。
6、工件坐标系设置指令方式主要有：             和                两种。
7、用户宏功能指令的主要特点是，可采用    编程。宏指令可完成      运算、      运算等处理功能。
8、特种加工主要是指          、         、        、超声波加工等。
9、砂轮的组织是指         、        、        三者之间的比例关系。
10、数控机床的伺服机构包括        控制和      控制两部分。

                                 三、选择题：（每题2分，共20分）

1、数控机床主轴锥孔的锥度通常为7：24，之所以采用这种锥度是为了（   ）。
A 靠磨擦力传递扭矩    B 自锁    C 定位和便于装卸刀柄   D 以上几种情况都是
2、下列说法哪个是正确的（  ）
A 标准麻花钻头的导向部分外径一致，即外径从切削部分到尾部直径始终相同
B 标准麻花钻头的导向部分外径有倒锥量即外径从切削部分到尾部逐渐减小
C 标准麻花钻头的导向部分外径有倒锥量即外径从切削部分到尾部逐渐加大
D 标准麻花钻头的导向部分外径一致，在尾部的夹持部分有莫氏锥度
3、镗削椭圆孔时，将立铣头转过－α角度后利用进给来达到（   ）。
A 工作台垂直向进给   B 主轴套筒进给   C 工作台横向进给
4、闭环控制系统直接检测的是（    ）。
A 电机轴转动量      B 丝杠转动量      C 工作台的位移量       D 电机转速
5、铣削平面零件的外表面轮廓时，常采用沿零件轮廓曲线的延长线切向切入和切出零件表面，以便于（   ）
A 提高效率       B 减少刀具磨损       C 提高精度       D 保证零件轮廓光滑
6、FANUC系统中准备功能G81表示（   ）循环。
A 取消固定         B 钻孔           C 镗孔            D 攻螺纹
7、短V形架对圆柱定位，可限制工件的（   ）自由度。
A 二个            B 三个              C 四个             D 五个
8、采用削边销而不采用普通销定位主要是为了（   ）。
A 避免过定位      B 避免欠定位        C 减轻质量          D 定位灵活
9、铣刀直径选得大些可（   ）。
A 提高效率      B 降低加工表面粗糙度   C 容易发生振动   D A B C
10、当用G02/G03指令，对被加工零件进行圆弧编程时，下面关于使用半径R方式编程的说明不正确的是（   ）。
A 整圆加工不能采用该方式编程          B 该方式与使用I、J、K效果相同
C 大于180°的弧R取正值              D R可取正值也可取负值，但加工轨迹不同

               四、判断题：（每题1分，共10分）

1、非模态指令只能在本程序段内有效。                                                  （   ）
2、X坐标的圆心坐标符号一般用K表示。                                                 （   ）
3、数控铣床属于直线控制系统。                                                        （   ）
4、采用滚珠丝杠作为X轴和Z轴传动的数控车床机械间隙一般可忽略不计。                  （   ）
5、旧机床改造的数控车床，常采用梯形螺纹丝杠作为传动副，其反向间隙需事先测量出来进行补偿。（   ）
6、顺时针圆弧插补（G02）和逆时针圆弧插补（G03）的判别方向是：沿着不在圆弧平面内的坐标轴正方向向负方向看去，顺时针方向为G02，逆时针方向为G03。                                 （   ）
7液压系统的输出功率就是液压缸等执行元件的工作功率。                                 （   ）
8、伺服系统的执行机构常采用直流或交流伺服电动机。                                   （   ）
9、直线控制的特点只允许在机床的各个自然坐标轴上移动，在运动过程中进行加工。         （   ）
10、数控车床的特点是Z轴进给1mm，零件的直径减小2mm。                                （  ）

                      五、问答题：（每题5分）

1、简述刀具材料的基本要求。

2、CAD，CAM，CAPP，CAT各是什么含义？

3、简述数控系统的工作原理。

4、简述对数控机床操作人员的要求。

                  六、计算题：（每题5分，共10分）

1、如图所示，尺寸600-0.12mm，已加工完成，现以B面定位精铣D面，试求出工序尺寸A2。

2、已知某个孔尺寸Φ125，试求它的最大尺寸和公差。与之相配合的轴尺寸Φ125，试求它们的最大间隙量。

                                 七、编程题：（15分）

当不考虑刀具的实际尺寸加工下面轮廓形状时，试编写加工程序。请说明毛坯形状。

二、填空题：（20分，每小题2分）

1、凸圆弧凹圆弧。
2、快速向X轴、Z轴方向联动移动100mm、50mm。
3、4，8，第三象限逆圆加工。
4、MDI、手动、自动。
5、断点，
6、G54、 G92。
7、变量。代数、逻辑。
8、电火花、特种铸造、等离子切割。
9、磨粒、粘结剂、孔隙。
10、电气、电机。

三、选择题：（每题2分，共20分）

1、C
2、B
3、C
4、C
5、D
6、B
7、A
8、A
9、A
10、C

四、判断题：（每题1分，共10分）

1、√
2、×
3、×
4、√
5、√
6、√
7、√
8、√
9、×
10、×

五、问答题：（每题5分）

1、简述刀具材料的基本要求。

答：刀具材料有较高的硬度、耐磨性、足够的强度的韧性、高的耐热性和良好的工艺性。

2、CAD，CAM，CAPP，CAT各是什么含义？

答：CAD是计算机辅助设计，CAM是计算机辅助制造，CAPP是计算机辅助工艺过程设计，
CAT是计算机辅助质量管理

3、简述对数控机床操作人员的要求。
答:1、熟悉安全文明操作与劳动保护,熟悉铣床系统及工具、夹具、量具的基本结构,根据说明书完成数控机床的定期和不定期维护保养。
2、 具有职业素质、责任心，严格遵守数控机床安全操作规程。
3、 有高中以上文化基础，经过专门的技术培训。

4、简述数控系统的工作原理。
答：将加工零件的几何信息和工艺信息数字化，编制数控加工程序，输入数控系统，数控装置对其进行预处理、插补运算，发出相应的控制脉冲信息，控制驱动装置作各种加工运动，实现刀具与工件的成形运动，完成零件的加工，并把相关的信息通过输出装置显示出来，实现人机互动。

六、计算题：（每题5分，共10分）

1、如图所示，尺寸600-0.12mm，已加工完成，现以B面定位精铣D面，试求出工序尺寸A2。

答：A2的基本尺寸=60-25= 35mm
EIA2=0-0.22=-0.22
0=-0.12-ESA2
ESA2=-0.12
所以A2的工序尺寸A2= 35

2、已知某个孔尺寸Φ125，试求它的最大尺寸和公差。与之相配合的轴尺寸Φ125，试求它们的最大间隙量。
解：Dmax=125.05
T=Dmax-Dmin=0.25;
Xmax=Dmax –dmin=0.1

七、编程题：（15分）

当不考虑刀具的实际尺寸加工下面轮廓形状时，试编写加工程序。请说明毛坯形状。

解：O1236
N10 M03 S500；
N12 G00X100 Z100；
N14 T0100；
N16 G00 X70 Z2；
N18 G71 U1.5 R1;
N20 G71 P22 Q34 F100 ;
N22 G01 X 40 ;
N24 Z0;
N26 X50 Z-25 ;
N28 Z-62;
N30 G02 X66 Z-70 R8;
N32 G01 Z-80;
N34 G00 X100 Z100 ;
N36 M05 ;
N38 M30 ;
