第6章 电气主接线与倒闸操作.pdf

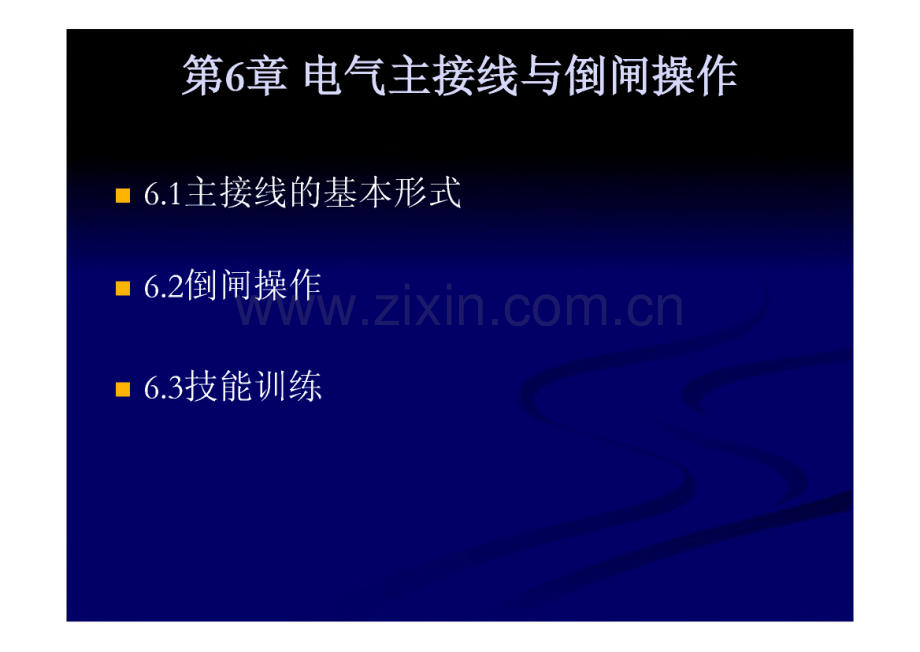

第6章电气主接线与倒闸操作 6.1主接线的基本形式 6.2倒闸操作 6.3技能训练6.1 主接线的基本形式 是由发电机、变压器、断路器、隔离开关、互感器、母线和电缆等电气设备，按一定顺序连接，用以表示生 产、汇集和分配电能的电路。电气主接线一般以单线表示。6.1.1对电气主接线的基本要求（1）电气主接线应根据系统和用户的要求，保证供电的可靠性和电能质量。（2）电气主接线应具有一定的工作灵活性，以适应电气装置的各种工作情况，要求主接线不但在正常工作时能保证供电，而且接线中一 部分元件检修，也不应对用户中断供电，并应保证进行检修工作的安（3）电气主接线应简单清晰，操作方便。使电气装置的各个元件切除或接入时，所需的操作步骤最少。（4）发电厂和变电所的主接线，在满足工作可靠性，保证电能质量,灵活性及运行方便基础上，必须在经济上是合理的。应使电气装置的 基建投资和运行费用最少。（5）电气主接线应具有扩展的可能性。6.1.2变配电所电气主接线 在电气主接线图中，所有电器均用规定的图形符号表示，按“正常状 态”画出，所谓“正常状态”就是电器处在无电及无任何外力作用的 状态。1.单母线接线(1)不分段的单母线接线。不分段的单母线接线如图6所示。图6-1不分段的单母线接线其主要优点是：接线简单清晰，操 作方便，所用电气设备少，配电装 置的建造费用低。不分段的单母线 接线有下列缺占：当母线和母源隔离开关检修时，在全部检修时间内，各个回路都必 须全部停止工作。当母线和母线隔离开关短路及断 路器母线侧绝缘套管损坏时，所有 电源回路的断路器都会因此由继电 保护动作而自动断开，结果使整个 配电装置在修复的时间内停止工作。引出线回路的断路器检修时，该 回路要停止供电。因此，不分段的单母线接线的工作 可靠性和灵活性较差，故这种接线 主要用于小容量特别是只有一个供 电电源的变电所中。(2)用断路器分段的单母线接线。为了提高单母线接线的供电可靠性和灵活性，可采用断路器分段的单 母线接线方式。用断路器分段的单母线接线，如图所示。分段的数目决定于电源的数目和功率，应尽量使各分段上的功率平衡。电源2电源1图6-2用断路器分段的单母线接线单母线分段接线的优缺点：在母线发生短路故障的情况下,仅故障段停止工作，非故障段仍 可继续工作。对重要用户，可采用从不同母 线分段引出的双网线供电，以保 证向重要负荷可靠地供电。当母线的一个分段故障或检修 时，必须断开该分段上的电源和 全部引出线。因此，使部分用户 供电受到限制和中断。任一回路的断路检修时，该回 路必须停止工作。因此，为了克服这种接线的缺点,对于电压为35kV及以上的配电装 置，当引出线较多时，广泛采用 单母线分段带旁路母线的接线。(3)单母线分段带旁路母线的接线。图6-3单母线分段带旁路母线的接线平时，旁路断路器QFp及旁路隔 离开关QSp都是断开的。当检修出线断路器时，例如检修 1QF断路器,首先合上旁路断路器IQFp两侧的 隔离开关，再合上旁路断路器IQFp,使旁路 母线带电。合上出线的旁路隔离开关QSp,此时再拉开出线断路器1QF,出 线继续由旁路带路供电，最后拉开1QF断路器两侧隔离开 关，做好安全措施即可进行检修 工作。断路器1QF检修完成后，将旁路 断路器IQFp退出，恢复正常工作 的操作步骤是：合上1QF两侧隔 离开关，合上1QF断路器，然后 拉开旁路断路器IQFp及两侧隔离 开关和出线旁路隔离开关QSp。图6-4分段断路器兼旁做断路器的接线图I段母线I段母线II段母线II段母线旁路母线旁路母线I(a)(b)为了节省投资，少用断路器，通常采用分段断路器兼做旁路断路器的接线，图6-4(a)的接线，旁路母线可与任一段母线联接，但在断路器做旁路断路器工作时，两段母 线不能并列运行。为了改进上述缺点，在两段母线之间，装设一组分段隔离开关，如图6-4(b)所示接线，当断路器做旁路断路器工作时，两段母线可以并列运行，但当任一段母线发生短路故障时，将使整个配电装置中断工作，必须在拉开分段隔 离开关后，才能恢复非故障母线的工作，同时，使断路器与隔离开关之间的闭锁复 杂。2.双母线接线单母线及单母线带分段接线的主要缺点是在母线或者母线隔离断路器 故障或检修时，联接在该母线上的回路都要在故障或检修期间长时间 停电，而双母线接线则克服这一弊病。双母线接线中有两组母线，每一电源或每条引出线，通过一台或两台 断路器，分别接到两组母线上。双母线接线，根据每一回路中所用断 路器的数目不同，有以下几种接线方式。(1)单断路器的双母线接线。单断路器的双母线接线如图6-5所示,每一电源和引出线，通过一台断路 器和两组隔离开关，联接在两组母线上。电源2电源1正常运行时，双母线接线中的任一 组母线，都可以是工作母线或备用 母线。工作母线或备用母线利用母 线联络断路器QFm联接起来，它平 时是断开的。所以提高了装置工作 的可靠性和灵活性，下面分述该接 线的特点。优点：轮流检修母线时，不中断配电装 置工作和向用户供电。检修任一回路的母线隔离开关时 只需断开这一条回路。工作母线发生故障时，配电装置 能迅速地恢复正常工作。运行中的任一回路的断路器，如 果拒绝动作或因故不允许操作时，可利用母线联络断路器来代替断开 该回路。单断路器双母线接线，有较高的可 靠性和灵活性。目前，在我国大容 量的重要发电厂和变电所中已广泛 米用。单断路器双母线接线的缺点及消除措施：单断路双母线接线的主要缺点是，操作过程比较复杂，容易造成错误 操作。其次是双母线接线平时只有一组母线工作，因此，当工作母线 短路时，仍要使整个配电装置短时停止工作。在检修任一回路的断路 器时，此回路仍需停电。为了消除这种接线的上述缺点，在实际工作中可采用如下措施：为了防止错误操作，要求运行人员必须熟悉操作规程，另外还应在 隔离开关与断路器之间装设特殊的闭锁装置，以保证正确的操作顺序。为了消除工作母线故障，使整个配电装置停止工作的缺点，可以用 双母线同时工作的运行方式，双母线同时工作时，母线联络断路器平 时是接通的，电源和引出线均衡的分配在两组母线之间。当一组母线 故障时，母线联络断路器和联接在该组母线上的电源回路的断路器断 开。将所有接于故障母线的回路换至另一组母线后，因母线故障而停 电的部分就可以恢复工作。但母线保护较复杂。为了消除工作母线故障停电这一缺点的另一方法，是将双母线接线 中的一组母线用断路器分段，如图6-6所示。平时分段的一组母线作为工作 母线，另一组为备用母线。工作母线的每一分段，分别装 有母线联络断路器QFmi和 QFm2。当检修任一段工作母线时，将 联接在该段上的电源和所有引 出线，全部转移到备用母线上 去。此时，检修母线段的联络断路 器和分段断路器是断开的，其 两侧隔离开关打开。非检修母线段联络断路器是接 通的，作为分段断路器使用，通过该断路器，两个电源仍可 保持并联运行。(2)双母线带旁路母线的接线当检修某一回路中的断路器时，为了不使该回路停电，可采取增设旁 路母线的方法，如图6-7所示。3,桥式接线3QF35KV及以上WL1电源进线 Y WL2外桥接线当只有两台变压器 和两条进线时，可 以采用桥式接线。桥式接线按照连接 桥的位置可分为内 桥接线和外桥接线,内桥接线的连接桥(3QF)设置在变 压器侧，夕卜桥接线的连接桥(3QF)设徨在线路侧。这种接线中，四条 回路只有三台断路 器，所用断路器的 数量是较少的。6.2倒闸操作 621电工安全用具及使用 电气安全用具是保证操作者安全地进行电工作业，防止触电、防止电 弧烧伤、高空坠落等必不可少的工具。它包括绝缘安全用具，一般防 护安全用具及登高作业安全用具。1.绝缘安全用具 绝缘安全用具按用途可分为基本绝缘安全用具和辅助安全用具。(1)基本绝缘安全用具。凡是绝缘程度足以长时间承受电气设备的工作电压，能直接用来操作带电设备或接触带电体的工器具，称为基 本绝缘安全用具。属于这一类的安全用具有高压绝缘棒、绝缘夹钳、验电器、高压核相 器，钳型电流表等，见图6-9所示。图6-9基本绝缘安全用具（a）高压绝缘棒（b）绝缘夹钳（c）验电器（d）高压核相器（e）钳型电流表 1)绝缘棒乂称绝缘杆或操作杆。主要用来闭合或断开高压隔圈开关、跌落式熔断器、柱上油断路器及安装和拆除临时接地线等。也可用于 放电操作，处理带电体上的异物，以及进行高压测量、试验等。因此 必须具有良好的绝缘性能和足够的机械强度。高压绝缘棒史工作部分、绝缘部分、护环和握手部分组成，其结构 如图6/0所示。工作部分一般用金属制成，用来直接接触带电设备。根据工作需要 作不同的样式，装在杆的顶端，其长度在满足工作需要的情况下，应尽量做得短些，一般不超过5cm,以避免由于过长而在操作中造 成相间短路或接地短路。绝缘部分一般用环氧玻璃钢制成。根据电压等级不同，绝缘部分长度不得 小于表6-1所列数值。表6绝缘棒最小有效绝缘长度电压等级(kV)10 35 63(66)110220330500最小有效绝缘长度(m)0.7 0.9 1.0 1.32.13.14.1图6-10高压绝缘棒结构 握手部分为操作人员握持的部分，分以护环相隔开，使绝缘与握手部分仃叨他的隔离。根据电压等级不同，握手部分的长度不应小于表6-2所列的数值。表6-2绝缘棒握手部分最小长度电压等级(kV)10 35 63(66)110 220 330 500握手部分最小 长度(m)0.6 0.6 0.60.7 0.9 1.0 1.0 绝缘棒使用注意事项：使用前应先检查是否在有效期范围内，绝缘棒表面是否完好，连接 必须紧固。操作前，应用干布擦试棒的表面以保持清洁、干燥。绝缘棒的使用必须符合被操作设备的电压等级，切不可任意选用。使用绝缘棒，必须戴相应电压等级的绝缘手套，穿绝缘鞋或站在绝 缘垫（台）上进行操作，手握部位不得超过护环。雨天使用绝缘棒时应在绝缘部分安装防雨罩，户外操作时还应穿绝 缘靴。当接地网接地电阻不符合要求或不了解接地网情况时，晴天操作也 必须穿绝缘靴。使用时应有监护人监护，操作要准确、迅速、有力，尽量缩短与高 压接触时间。绝缘棒应统一编号，存放在特制的木架上。绝缘棒每年应进行一次电气试验，试验标准和要求如装6-3所示。表6-3绝缘棒试验标准额定电压(kV)试验电检间距(cm)工频闪络击穿电压不 小于(kV)工频耐压(kV)100.40120100/Imin350.60180150/Imin630.70210175/Imin1101.00300250/1 min2201.80510450/1 min 2）绝缘夹钳。用于带电安装和拆卸高压 熔断器或执行其他类似工作的工具，主要 用于35kV及以下电力系统，35kV以上电 力系统不使用，它是由工作钳口，绝缘部 分（钳身）和握手部分（钳把）组成，绝 缘夹钳部分的最小长度见表6-4所示。表6-4绝缘夹钳的最小长度（m）户内设备用户外设备用电压（kV）绝缘部分握手部分绝缘部分握手部分100.450.150.750.20350.750.201.200.20 绝缘夹钳使用时的注意事项：使用前应测试其绝缘电阻，并保持钳体应无损，表面清洁干燥。使用时，绝缘钳口上不允许装接地线，防止接地线晃荡而造成接地 短路和触电事故。使用时，操作人员应戴护目眼镜，绝缘手套，穿绝缘靴或站在绝缘 垫（台）上，手握绝缘夹钳时，要精力集中，保持平衡。必须在切断 负载的情况下进行操作。操作时必须有监护人监护。雨天在室外操作时，应使用带有防雨罩的绝缘夹钳。绝缘夹钳应放置在室内干燥、通风良好的地方，以防受潮，不用时 要防止磨损。绝缘夹钳应每年试验一次，其交流耐压试验标准，35kV及以下，为 3倍线电压，时间为5min。3）验电器。验电器是检验电气线路和电器设备上是否有电的一种专 用安全用具，因验电的电压等级不同，分为高压和低压两种。低压验电器又叫电笔，适用于测试60550V交直流电路是否有电 和检查电气用具或电力导线是否漏电等故障（矿用验电器测量电压 的范围是1001000V）的专用安全用具，其种类可分钢笔式、螺丝 刀式和组合式L它是由短管、电阻、弹簧、笔身、笔尖金属帽等组 成如图6/1所示。图6-11低压验电器 使用时必须按图6/2所示的方法握笔。以手指触及笔尾的金属体，使 窗管小窗背光朝向自己，当电笔测试带电体时，电流经带电体，电笔,人体到大地形成通电回路，只要带电体与大地之间的电位差超过60V 时，电笔中的短笔发光。验电时，切记身体的任何部位不得触及周围 的金属带电体，而且顶端的金属部分也不能同时搭在两根导线上，否 则将造成相间短路。图6-12握笔姿势 高压验电器。高压验电器中普遍使用的是回转验电器和具有声光信 号的验电器，广泛应用于高压交流系统做验电工具使用。回转式高压验电器指示部分包括金属接触电极和指示器。绝缘部分和 握手部分的结构与绝缘棒相同，均用环氧玻璃钢制成，只是在两者之 间标有明显的标志或装设护环。声光式高压验电器由验电接触头、测试电路、电源、报警信号、试验 开关等组成，其原理是验电接触头接触到被测试部分时，它的电信号 传送到测试电路，经测试电路判断，被测试部分有电时验电器发出音 响和灯光闪烁信号报警，无信号时即无电时没有任何信号指示。另外，为检查指示器工作是否正常，可利用试验开关，按下后即发出 音响和灯光信号，表示指示器工作正常。(c)高压验电器使用时的注意事项：使用前，应检查验电器的工作电压与被测设备的额定电压是否相符，是否 在有效期内。结构应完好、无损坏、无裂纹、无污垢。利用验电器的自检装置，检查验电器的指示器叶片是否旋转以及声、光信 号是否正常。使用高压验电器时，应二人进行，一，人监护、一人操作，操作人必须戴符 合耐压等级的绝缘手套，必须握在绝缘棒护环以下的握手部分，绝不能超过 护环。每次验电前应先在有电设备上验电，确认验电器有效后方可使用。验电时，操作人的身体各部位应与带电体保持足够的安全距离。当验电器 的金属接触电极逐渐靠近被测设备，一旦验电器开始回转，且发出声光信号,即说明该设备有电。此时应立即将金属接触电极离开被测设备，以保证验电 器的使用寿命。验电时，若指示器的叶片不转动，也未发出声、光信号，则说明验电部位 无电。在停电设备上验电时，必须在设备进出线两侧各相分别验电，以防可能出 现一侧或其中一相带电而未被发现。验电时，验电器不应装接地线，除非在木梯木杆上验电，不接地不能指示 者，才可装接地线。验电器应按电压等级统一编号，并明示在盒壳上。验电器使用后应装盒并放入指定位置，保持干燥，避免积灰和受潮。表6-5高压验电器试验期、项目和要求序号项目周期要求1起动电压试验1年起动电压值小向于额定电压的40%,不低于额定电压的 15%额定电压试验长度工频耐压(kV)(kV)(m)Imin5 min100.745350.9952工频耐压试验1年631.01751101.32202202.14403303.23805004.1580(2)辅助安全用具。它是指绝缘强度不足以承受电气设备的工作电压，只是用来加强基本安全用具的保安作用，用来防止接触电压、跨 步电压、电弧烧伤等对操作人员造成伤害的用具称为辅助安全用具。属于这一类的安全用具有绝缘手套、绝缘鞋、绝缘垫、绝缘台、绝缘 绳、绝缘隔板、绝缘罩等，见图6/3。不能用辅助安全用具直接接触 高压电气设备的带电部分。图 6-13 1）绝缘手套：绝缘手套是用绝缘性能良好的特种橡胶制成外观见图6-13（a）,即薄又柔软，并有足够的绝缘强度和机械性能，其规格有 12kV和5kV两种。12kV是在IkV以上高压作业区进行操作时使用的辅助 安全用具，如用于操作高压隔离开关、高压跌落式熔 断器、装拆接地线、在高压回路上验电等工作时的辅 助安全用具；在IkV以下电压作业区可作为基本安全 用具，即带手套后，两手可以接触IkV以下有电设备（人身其他部位不能触及带电体）。5kV绝缘手套在250VIkV电压作业区使用时，为辅助 安全用具使用；在250V以下作业区可做为基本安全用 具使用，即使用该绝缘手套可直接在250V以下低压设 备上进行带电作业，在IkV以上电压作业区严禁使用，故绝缘手套可使人的两手与带电体绝缘，防止工作人 员同时触及不同极性带电体而导致触电的安全用具。使用和保管的注意事项：使用前，应检查是否在有效期范围内。使用前，应进行外部检查，查看是否完好，表面有无损伤，磨损或破 漏，划痕等。如有粘胶破损或漏气现象，严禁使用。气密性检查：由两手抓住绝缘手套的上口两侧，将手套朝手指方向卷曲,当卷到一定程度时，内部空气因体积减小、压力增大、手指若鼓起，为 不漏气，即为良好。戴上手套应将外衣袖口放入手套的伸长部分里。使用绝缘手套，不能抓拿表面尖利，带刺的物品，以免受损伤。戴绝缘手套不应作非电气工作，也不能用医疗或化工用手套代替绝缘 手套使同。绝缘手套使用后，应内、外擦净，晾干再洒上一些滑石粉，以免粘连。绝缘手套不允许放在过冷、过热、阳光直射或有酸、碱药品的地方，以防胶质老化，降低绝缘性能。绝缘手套应存放在干燥、阴凉的地方，存放在专用地方，与其他工具 分开放置。绝缘手套应统一编号，现场使用不得少于两副。绝缘手套应每6个月试验一次，其试验标准见衣6-6表6-6绝缘手套试验标准电压等级(kV)周期交流耐压(kV)时间(min)泄漏电流(mA)高压每6个月819低压1次2.512.5 2）绝缘靴（鞋）。其作用是使人体与地面绝缘，防止试验电压范围 内的跨步电压触电。只能作辅助安全用具使用。绝缘靴（鞋）有5kV 绝缘鞋、20kV绝缘短靴（筒高230mm）、6kV矿用长筒鞋（筒高 250mm）,如图6/3（b）（c）所不。20kV绝缘短枇，在1220kV高压 区可作为辅助安全用具，不得触 及带电体，在IkV以下可作为基本 安全用具，穿靴后身体的各部位 不得触及带电体。,适用于矿井下操 作600V及以下电气设备作辅助安 全用具使用，特别是在低压电缆 交错复杂，作业面潮湿或有积水，电气设备容易漏电的情况下，防 止脚下意外触电事故。,适用于电工穿用，在 电压IkV以下作辅助安全用具使用,严禁在IkV以上使用。绝缘靴使用和保管注意事项:使用前应检查是否在有效期范围内；每次使用前应作外部检查，查 看装面看无损伤，磨损或破漏、划痕等，如青砂眼、扎痕、底花磨平,严禁使用；穿绝缘靴应将裤腿放入筒内。绝缘靴不得当雨靴或作其他使用，非绝缘靴不能代替绝缘靴使用。绝缘靴使用后，应内外擦净、凉干，存放应放在干燥、阴凉的地方,存放在专用柜内或木架上，要与其他工具分开放置其上不得堆压任何 物品。绝缘靴不允许放在过冷、过热、阳光直射和有酸、碱、药品、油脂、汽油的地方以防胶质老化、降低绝缘性能。绝缘靴应统一编号，现场使用不得少于两双。绝缘靴应每6个月试验一次，其试验标准见表6-7表6-7绝缘靴试验标准电压等级(kV)高压绝缘靴 IkV以下绝缘靴周期交流耐压(kV)时间(min)泄漏电流(mA)每6个月1517.51次3.54）绝缘台：绝缘台是一种辅助安全用具，其作用与绝缘垫，绝缘靴相同。台面用干燥，木纹直且无节疤的木板条拼成，相邻板条留有不大于2.5cm的 缝隙，以便于检查绝缘脚（支持瓷瓶）是否有损坏；避免靴跟陷入；同时 可以节省木材，减轻重量。台面尺寸一般不宜小于0.8mX0.8m,最大不宜超过1.5mX 1.0m。台面用 四个绝缘瓷瓶支持，高度不得小于10cm,台面板边缘不得伸出绝缘子以外,以免绝缘台倾翻，使作业人员摔倒。台面木板应涂绝缘漆，以增加其绝缘 性能。使用和保管注意事项：绝缘台可用于室内和室外作业使用，在室外使用 时应置于坚硬的地面，不应放在松软的地面或泥草中，以避免台脚陷入泥 土中，而降低绝缘性能；使用时应检查台脚瓷瓶有无裂纹、破损，并保持台面干燥清洁，否则严 禁使用.9使用猛应妥善保管，不得随意蹬、踩或作它用；绝缘台一般每三年试验一次，试验电压为40kV试验时间2min。5)绝缘罩。当作业人员与带电体之间的安全距离达不到要求时，为了防 止作业人员触电，可将绝缘罩放置在带电体上。一般使用环氧树脂玻璃 丝布制成。使用及保管注意事项：使用前应检查是否完好，是否在有效期范围内；使用前应将其表面擦净；放置时应使用绝缘棒戴绝缘手套操作，放置要牢靠；绝缘罩要统一编号，存放在室内干燥的工具架上或柜内;绝缘罩每年作一次耐压试验，试验标准见表6-9。表6-9绝缘罩试验标准电压等级(kV)周期交流耐压(kV)时间(min)6-10每年1次30135(20-44)每年1次8016）绝缘隔板。在停电检修时，邻近有带电设备时应在两者之间放置 绝缘隔板，以防止检修人员接近带电设备的一种防护用具。一般用环氧玻璃板制成，用于10kV电压等级的绝缘隔板，厚度不应 小于3mm,用于35kV电压等级的绝缘隔板厚度不应小于4mm。使用和保管注意事项:使用前应检查是否完好，是否在有效期范围内；使用前应先擦净表面，保持其清洁；放置绝缘隔板应戴绝缘手套，放置要牢靠；绝缘隔板应使用尼龙线悬挂，不得使用胶质线以免造成接地和短路;绝缘隔板应统一编号，存放在室内干燥的工具架上或柜内；绝缘隔板应每年作一次耐压试验，其试验标准同绝缘罩。2.一般防护安全用具一般防护安全用具是指那些本身没有绝缘性能但可以起到作业中防护工 作人员免遭伤害作用的安全用具，它分为人体防护用具和安全技术防护 用具。(1人体防护用具。主要是保护人身安全。当工作人员穿戴必要的防护 用具时，可以防止遭到外来伤害，如安全帽、护目镜、防护面罩、防护 工作服等。(2)安全技术防护用具根据安全规程有关保证安全技术措施要求制作的用具，如采取防止检修 设备突然来电，防止工作人员走错隔间，误触及带电设备，保证人与带 电体之间的安全距离，以及防止向检修设备误送电等措施使用的用具，如携带型接地线，临时遮栏及各种标示牌等。1)携带型接地线又称三相短路接地线，是在电气设备和电力线路停 电检修时，防止突然来电，确保作业人员的安全，免遭伤害采取保证 安全的技术措施。在全部停电或部分停电的电气设备向可能来电的各侧装设地线，悬挂 标志牌并加装遮栏.其结构主要由线夹、绝缘操作棒，多股软铜线和接地端等部件组成如图生14所示。线夹又称连接器、线卡子，它是由铝合金铸造抛光或铜制成，其形状有平口 和弧形两种，以适应与矩形或圆形导线的连接，要求有足够的接触面和足够 的夹持力。绝缘操作棒用于装拆接地线，它是用绝缘棒制成，其长短可根据 室内外线路，设备的不同而确定。每年要进行一次电气试验。多股软铜线是 接地线的主要部件，其中三根短软铜线是为连接三相导线，接在线夹上，另，端共同连接接地线，接地线的另一端（接地端）连接接地装置，要求导电 性能好，其截面积应不小于25mm2,最好选用软铜线外面包有透明的绝缘塑 料护套，以预防外伤断肢。使用和保管注意事项：接地线截面的选择应根据使用地点短路容量来确定。装拆顺序要正确，即装设时先接接地端，后接导线端；拆除时先拆 导线端，后拆接地端。连接要牢固，严禁用缠绕方法进行接地或短路。接地点和工作设备之间不允许连接开关和熔断器。操作时必须两人进 行，一人操作一人监护，多电源的线路及设备停电时，各回路均应加 封地线。每次使用前应仔细检查软铜丝有无断股，有无损坏，各连接处要牢 固，严禁使用不合格的导线作接地线或短路线。加强对接地线的管理,每组接地线均应编号，存放在固定地点。接地线通过一次短路电流后，一般应予报废。携带型接地线应定期 作电气试验。见衣6/0所示。表6/0携带型短路接地线的试验项目、周期和要求序号1项目周期成组 直流 电阻 试验不超 过5年在各接线鼻之间测量直流电阻，对于25 mm2,35 mm2,50mm2,70 mm 2,95nlm 2,120mm2的各种截面，平均每米的电阻值应分别小于0.79mC,0.56 mQ,0.40mQ,0.28mQ,0.21mQ,0.16mQ同一批次抽测,不少于2条，接线鼻与软导 线压接的应做该试验要求说明额定电压(KV)工频耐压(KV)1035Imin5 min操作 棒的 工频 耐压4595试验电压加在1年63110175220护环与紧固头 之间2204403303805005802）临时遮栏、栅栏，为了限制工作人员作业中的活动范围超过安全距离或在危 险地点接近带电部分，防止工作人员误入带电间隔，误登带电设备发生触电事 故，在工作地点邻近带电设备和工作地点周围安装遮栏、栅栏是保证安全的技 术措施之一，同时乂防止非工作人中进入。一般可用临时遮栏、栅栏和其他隔 离装置进行防护。栅栏可用木材，橡胶或其他坚韧绝缘材料制成，不能用金属材料制作，其高度 一般不小于1.8m,下部边沿离地面不超过10cm,在室外进行高压设备部分停电 作业时，也可用红白带、三角旗绳索及红布幔等拉成遮栏，即为临时遮栏，其 距地高度不小于1m。3.登高作业安全用具登高作业安全用具是在登高作业及上下过程中使用的专用工具或高处作业时 防止高处坠落制作的防护用具。如安全带、竹（木）梯、软梯、踩板、脚扣、安全绳、安全网等。4.安全标志安全标志牌是由安全色，儿何图形或图形符号构成用以表达特定的安 全信息，是保证电气工作人员安全的重要技术措施。安全色是表达安全信息含义的颜色，国家规定的安全色有红、兰、黄、绿四种颜色。红色表示禁止；色色表示能令；必须遵守的规定；黄色表示警告、注意；绿色表示指示，安全状态通行。为了安全色更加醒目的衬色叫双比色。国家规定的对比色为黑白两 种颜色。其安全色标的含义见去6/1所示。表6/1安全色标的含义含义色标 红 黄 绿 里 八、停止、禁止、消防注意、警告 安全、通过、允许工作 警告强制执行举例停止按钮，仪表运行极限，灭火器“当心触电”“注意安全”“在此工作”“已接地”多用于文字、图形符号“必须戴安全帽”在电气上用黄、绿、红三色分别代表LI、L2、L3三个相序，涂上红色的电器外壳 表示其外壳带电；灰色的电器外壳表示其外壳接地或接零；明敷接地扁钢或圆钢涂黑色；在交流回路黄绿双色绝缘导线代表保护线，浅兰色代表中性线（工作零线）。在直流回路中，棕色代表正极，兰色代表负极。新旧导线色标见表6-12所示。表6-12导线色标类别导体名称旧新L1黄黄L2绿绿交流电路L3红红N里 八、淡兰正极赭棕直流电路负极安全用接地线里 八、绿/黄双色6.2.2倒闸操作的基本原则 1.倒闸操作的基本概念 电力系统中运行的电气设备，常常遇到检修、调试及消除缺陷的工作,这就需要改变电气设备的运行状态或改变电力系统的运行方式。当电气设备由一种状态转到另一种状态或改变电力系统的运行方式时,需要进行一系列的操作，这种操作叫做电气设备的倒闸操作。倒闸操作可以通过就地操作、遥控操作、程序操作完成。遥控操作、程序操作的设备应满足有关技术条件。(1)电气设备的状态。变电站电气设备分为四种状态：运行状态 热备用状态 冷备用状态 检修状态运行状态：是指电气设备的隔离开关及断路器都确在合闸位置带电运行母线 隔离开关 断路器（合）隔离开关 出线热备用状态：是指电气设备的隔离开关在合闸位置，只有断路器在断开位置（如图6-16）。母线隔离开关断路器（分）隔离开关出线冷备用状态：是指电气设备的隔离开关及断路器都在断开位置（如图6-17）。母线隔离开关断路器（分）隔离开关出线检修状态：是指电气设备的所有隔离开关及断路器均确在断开位置,在有可能来电端挂好地线。临时遮栏_母线隔离开关断给器（分）X x-隔离开关-Jr出线（2）倒闸操作的主要内容：电力线路的停、送电操作；电力变压器的停、送电操作；发电机的起动、并列和解列操作；电网的合环与解环；母线接线方式的改变（倒母线操作）；中性点接地方式的改变；继电保护自动装置使用状态的改变；接地线的安装与拆除等。上述绝大多数操作任务是靠拉、合某些断路器和隔离开关来完成的。此外，为了保证操作任务的完成和检修人员的安全，需取下、装上某些 断路器的操作熔断器和合闸熔断器，这两种被称为保护电器的设备，也 像开关电器一样进行频繁操作。2,倒闸操作要求 为了保证倒闸操作的正确性，操作时必须按照一定的顺序进行。（1）预受操作任务、明确操作目的 1）调度预发指令，应由副值及以上人员受令，发令人、受令人先互 通单位姓名。发、受操作指令应正确、清晰，并一律使用录音电话、普通话和正规的调度术语。受令人应将调度指令内容用钢笔或圆珠笔 填写在运行记事簿内，在调度令预发结束后，受令者必须复诵一遍，双方认为无误后，预发令即告结束。通过传真和计算机网络远传的调度操作任务票也应进行复诵、核对，且受令人须在操作任务票上亲笔签名保存。2）倒闸操作票任务及顺序栏均应填写双重名称，即设备名称和编号。旁路、母联、分段断路器应标注电压等级。3）发令人对其发布的操作任务的安全性、正确性负责，受令人对操 作任务的正确性负有审核把关责任，发现疑问应及时向发令人提出。对直接威胁设备或人身安全的调度指令，值班员有权拒绝执行，并应 把拒绝执行指令的理由向发令人指出，由其决定调度指令的执行或者 撤消。必要时可向发令人上一级领导报告。（2）填写操作票1）受.后，当&正、副值班员一起核对实际运行方式、一次系统模拟接 线图，明确操作任务和操作目的，核对操作任务的安全性、必要性、可 行性及正确性，确认无误后，即可开始填写操作票。2）填票人应根据操作任务对照一次系统模拟图及二次保护及设备等方面 的资料，认真细心、全面周到、逐项填写操作步骤，填写完毕应自行对 照审核，在填票人栏内亲笔签名后交正值审核。3）倒闸操作票票面字迹应清楚、整洁。签名栏必须由值班员本人亲自签 名，不得代签或漏签。4）下列各项应作为单独的项目填入操作票内。a）拉、合断路器。b）拉、合隔离开关。c）为了防止误操作，在操作前对有关设备的运行位置必须进行的检查项 目，应做到在检查后立即进行操作。c）为了防止误操作，在操作前对有关设备的运行位置必须进行的检查项 目，应做到在检查后立即进行操作。对于其他操作项目，操作后检查操作情况是否良好，可不作为单独的项 目填写，而只要在该项操作项目的后面注明，但检查后必须打“7”。d）验电及装设、拆除接地线的明确地点及接地线的编号（拉、合接地开 关的编号），其中每处验电及装接地线（合接地开关）应作为一个操作 项目填写。填写接地线编号只要在该项的最后注明即可，如“在XX验明 三相确无电压后装设接地线一组（1#）Oe）检修结束后恢复送电前，对送电范围内有无遗留接地线（含接地开关）等进行的检查。f）两个并列运行的回路当需停下其中一回路而将负荷移至另一回路时，操作前对另一回路所带负荷及回路情况进行检查。g）拉开、合上控制回路、电压互感器回路熔断器。h）切除保护回路连接片和用专用高内阻的电压表检验出口连接片两端无 电压后投入保护连接片。同时切除和投入多块连接片可作为一个操作项 目填写，但每投、切一块连接片时应分别打。1）投入、切除同期开关。j）设备二次转（切）换开关、方式选择开关的操作。k）一次设备故障，相应电压回路的切换操作。1）微机保护定值更改后，核对定值是否正确。5）操作票中下列三项不得涂改。a）设备名称编号和状态。b）有关参数（包括保护定值参数、调度正令时间、操作开始时间）。c）操作“动词”。6）在一项操作任务中，如同时需拉开几个断路器时，允许在先行拉开 几个断路器后再分别拉开隔离开关，但拉开隔离开关时必须在每检查一 个断路器的相应位置后，随即分别拉开对应的两侧隔离开关。7）操作票不得使用典型操作票及专家系统自动生成（不含调度操作任 务票）。（3）审核操作票 1）当值正值对操作票应进行全面审核，对照模拟图板对一次设备的 操作步骤进行逐项审核，看是否符合操作任务的目的。审核二次回路 设备的相应切换是否正确、是否满足运行要求。2）审核发现有误，应由填票人立即重新填写，并将原票加盖“作废”早。3）审核结束，票面正确无误，审核人在操作票审核栏亲笔签名。4）填票人、审核人不得为同一人。5）交接班时，交班人员应将本值未执行操作票主动移交，并交代有 关操作注意事项；接班负责人对上一值移交的操作票重新进行审核和 签名，并对操作票的正确性负责。（4）监护人与操作人相互考问和预想监护人与操作人将填写好的操作票到模拟图上进行核对，提出操 作中可能碰到的问题（如设备操作不到位、拒动、连锁发生问题 等），做好必要的思想准备，查找一些主观上的因素（如操作技 能、掌握设备性能、设备的具体位置等）。（5）调度正式发布操作指令1）当值调度发令操作，必须由正值受令。调度发令时，双方先互 通单位姓名，受令人分别将发令调度员及受令值班员填写在操作 票相应栏目内。发令调度员将操作任务的编号、操作任务。发令 时间一并发给受令人，受令人填写受令时间，并向调度复诵一遍,经双方核对确认无误后，调度员发出“对，执行”的操作指令，即告发令结束，值班员方可开始操作。2）操作人、监护人在操作票中签名，监护人填写操作开始时间，准确模拟预演。3）值班调度员预发的操作票有错误或需要更改，或因运方式变化 不能使用时，应通知运行单位作废，不得在原操作票上更改或增 加操作任务项。调度作废的票应加盖“调度作废”章，并在备注 栏内注明调度作废时间、通知作废的调度员姓名和受令人姓名。（6）模拟预演1）监护人手持操作票与操作人一起进行模拟预演。监护人根据操作票 的步骤，手指模拟图上具体设备位置，发令模拟操作，操作人则根据监 护人指令核对无误后，复诵一遍。当监护人再次确认无误后即发出“对,执行”的指令，操作人即对模拟图上的设备进行变位操作。2）模拟操作步骤结束后，监护人、操作人应共同核对模拟操作后系统 的运行方式、系统接线是否符合调度操作任务的操作目的。3）模拟操作必须根据操作票的步骤逐项进行到结束，严禁不模拟预演 就进行现场操作。（7）准备和检查操作工具1）检查操作所需使用的有关钥匙、红绿牌，并由监护人掌管，操作人携 带好工具、安全用具等。2）对操作中所需使用的安全用具进行检查，检查试验周期及电压等级是 否合格且符合规定，另外还应检查外观有无损坏，如手套是否漏气、验 电器试验声光是否正常。3）检查操作录音设备良好。（8）核对设备，唱票复诵1）操作人携带好必要的工器具、安全用具等走在前面，监护人手持操 作票及有关钥匙等走在后面。2）监护人、操作人到这具体设备操作地点后，首先根据操作任务进行 操作前的站位核对，核对设备名称、编号、间隔位置及设备实际状况 是否与操作任务相符。3）核对无误后，监护人根据操作步骤，手指设备名称编号高声发令，操作人听清监护人指令后，手指设备名称牌核对名称编号无误后高声 复诵，监护人再次核对正确无误后，即发“对，执行”的命令。（9）正式操作，逐项勾票1）在操作过程中，必须按操作顺序逐项操作、逐项打勾，不得漏项操 作，严禁跳项操作。2）操作人得到监护人许可操作的指令后，监护人将钥匙交给操作人，操作人方可开锁将设备一次操作到位，然后重新将锁锁好后，将钥匙交 回监护人手中。监护人应严格监护操作人的整个操作动作。每项操作完 毕后，监护人须及时在该项操作步骤前空格内打勾。3）每项操作结束后都应按规定的项目进行检查，如检查一次设备操作 是否到位，三相位置是否一致，操作后是否留下缺陷，检查二次回路电 流端子投人或退出是否一致、与一次方式是否相符，连接片是否拧紧，灯光、信号指示是否正常，电流、电压指示是否正常等。4）没有监护人的指令，操作人不得擅自操作。监护人不得放弃监护工 作，而自行操作设备。（10）全面复查，核对图板1）操作全部结束后，对所操作的设备进行一次全面检查，以确认操 作完整无遗漏，设备处于正常状态。2）在检查操作票全部操作项目结束后，再次与一次系统模拟图核对 运行方式，检查被操作设备的状态是否己达到操作的目的。3）监护人在倒闸操作票结束时间栏内填写操作结束时间。（11）操作结束1）检查完毕，监护人应立即向调度员或集控中心站值班员、发电厂 值长汇报：XX时XX分已完成XX操作任务，得到认可后在操作顺序 最后一项的下一行顶格盖“已执行”章，即告本张操作票操作已全 部执行结束。2）操作票操作结束，由操作人负责做好运行日志、操作任务等相关 的运行记录，并按规定保存。（12）复查评价，总结经验操作工作全部结束后，监护人、操作人应对操作的全过程进行审核评价,总结操作中的经验和不足
