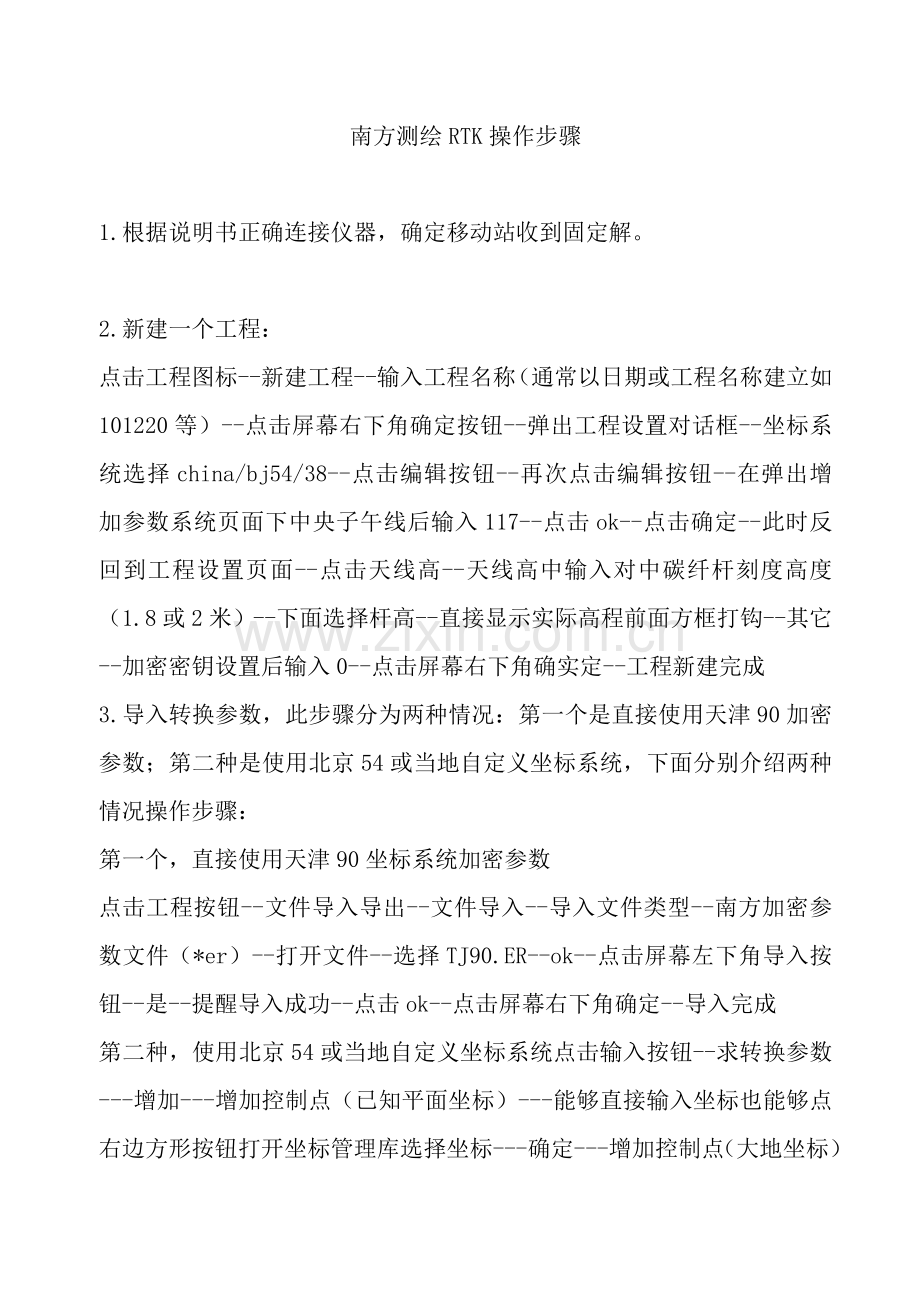

南方测绘RTK操作步骤

1.根据说明书正确连接仪器，确定移动站收到固定解。

2.新建一个工程：
点击工程图标--新建工程--输入工程名称（通常以日期或工程名称建立如101220等）--点击屏幕右下角确定按钮--弹出工程设置对话框--坐标系统选择china/bj54/38--点击编辑按钮--再次点击编辑按钮--在弹出增加参数系统页面下中央子午线后输入117--点击ok--点击确定--此时反回到工程设置页面--点击天线高--天线高中输入对中碳纤杆刻度高度（1.8或2米）--下面选择杆高--直接显示实际高程前面方框打钩--其它--加密密钥设置后输入0--点击屏幕右下角确实定--工程新建完成
3.导入转换参数，此步骤分为两种情况：第一个是直接使用天津90加密参数；第二种是使用北京54或当地自定义坐标系统，下面分别介绍两种情况操作步骤：
第一个，直接使用天津90坐标系统加密参数
点击工程按钮--文件导入导出--文件导入--导入文件类型--南方加密参数文件（*er）--打开文件--选择TJ90.ER--ok--点击屏幕左下角导入按钮--是--提醒导入成功--点击ok--点击屏幕右下角确定--导入完成

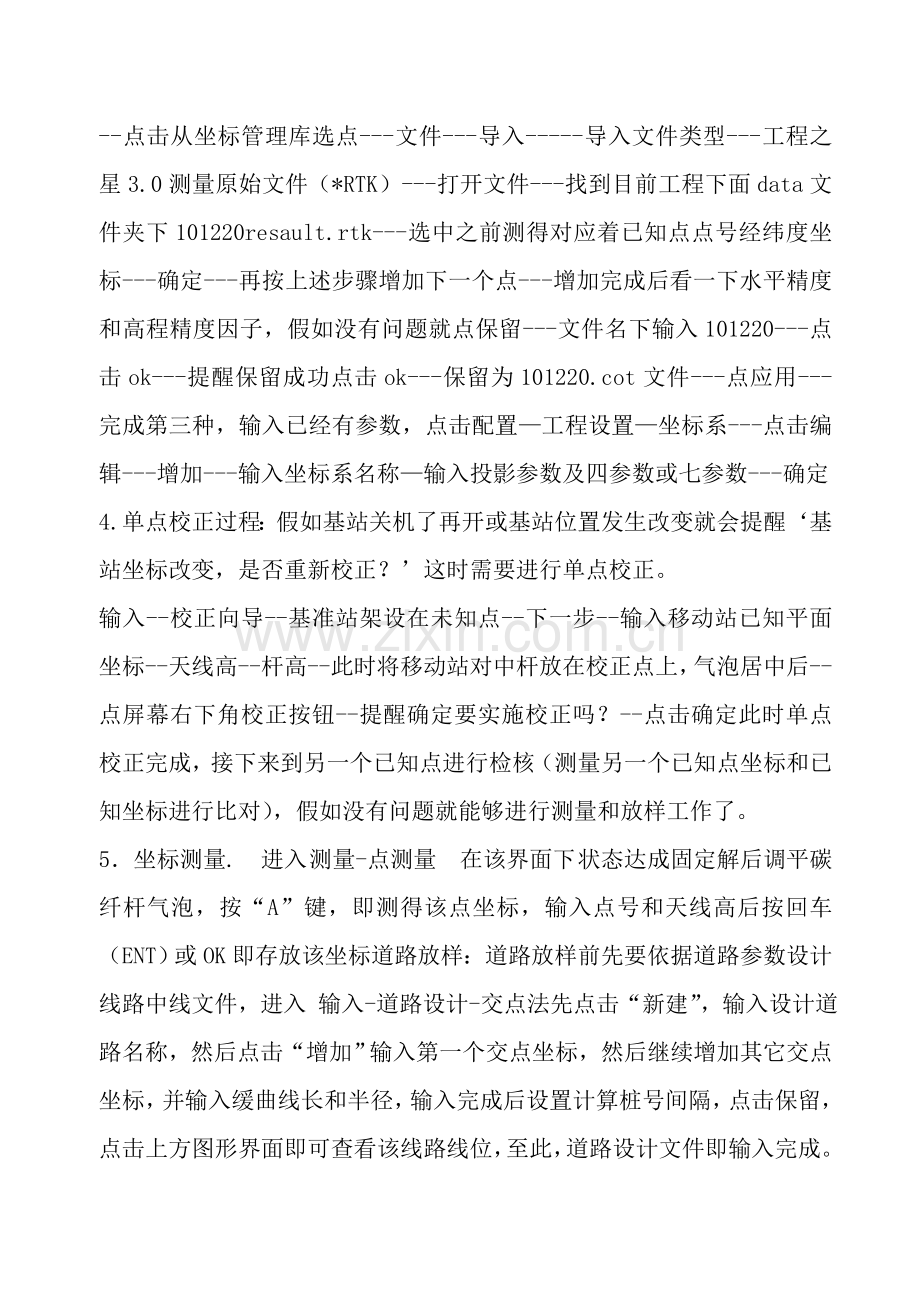

第二种，使用北京54或当地自定义坐标系统点击输入按钮--求转换参数---增加---增加控制点（已知平面坐标）---能够直接输入坐标也能够点右边方形按钮打开坐标管理库选择坐标---确定---增加控制点（大地坐标）--点击从坐标管理库选点---文件---导入-----导入文件类型---工程之星3.0测量原始文件（*RTK）---打开文件---找到目前工程下面data文件夹下101220resault.rtk---选中之前测得对应着已知点点号经纬度坐标---确定---再按上述步骤增加下一个点---增加完成后看一下水平精度和高程精度因子，假如没有问题就点保留---文件名下输入101220---点击ok---提醒保留成功点击ok---保留为101220.cot文件---点应用---完成第三种，输入已经有参数，点击配置—工程设置—坐标系---点击编辑---增加---输入坐标系名称—输入投影参数及四参数或七参数---确定
4.单点校正过程：假如基站关机了再开或基站位置发生改变就会提醒‘基站坐标改变，是否重新校正？’这时需要进行单点校正。
输入--校正向导--基准站架设在未知点--下一步--输入移动站已知平面坐标--天线高--杆高--此时将移动站对中杆放在校正点上，气泡居中后--点屏幕右下角校正按钮--提醒确定要实施校正吗？--点击确定此时单点校正完成，接下来到另一个已知点进行检核（测量另一个已知点坐标和已知坐标进行比对），假如没有问题就能够进行测量和放样工作了。
5．坐标测量. 进入 测量-点测量 在该界面下 状态达成固定解后调平碳纤杆气泡，按“A”键，即测得该点坐标，输入点号和天线高后按回车（ENT）或OK即存放该坐标道路放样：道路放样前先要依据道路参数设计线路中线文件，进入 输入-道路设计-交点法先点击“新建”，输入设计道路名称，然后点击“增加”输入第一个交点坐标，然后继续增加其它交点坐标，并输入缓曲线长和半径，输入完成后设置计算桩号间隔，点击保留，点击上方图形界面即可查看该线路线位，至此，道路设计文件即输入完成。接下来点击 测量-道路放样-线路文件 选择刚才录入道路设计文件，点击计算，即可计算出该线路上坐标，坐标按录入时输入桩号间隔计算，并有曲线要素点坐标，可选择其中多个点和逐桩坐标表里坐标进行查对，如没有问题即可进行线路放样，线路放样时关键看里程和偏距两项数值，偏距为零时即是该线路中线上点位。如需单独放某一个点坐标，在目标里选择要放样点，点击点放样即可，该模式按 向东 向南 来提醒所放样点位置，注意如提醒向东 向南数值前面有“—”，则表示应该向西或向北
5.多个需要注意事项：
第一，基站关机再开或基站位置改变了，必需要进行单点校正，不然测量数据会出现错误。
第二，在求转换参数时候测量已知点时最好用平滑存放，测10以上秒，然后调转移动站初始化，再测一遍，进行对比，假如两次测量结果一样就能够了。
第三，收基站时要先关电源后拔电瓶。基站和天线最好相隔2米以上距离。基站不要架设在高压线正下方。风大时要专员看护，不要把仪器摔了。
第四，多个关键文件说明：***.dat是测量原始坐标文件，***resualt.rtk是测量原始经纬度坐标文件，***.cot是求得转换参数文件，***.eg文件是工程文件，里面保留
第五，假如移动站一直是单点解，首先查看移动站主机dl灯是否一秒一次闪烁，假如不闪，查看基站电台是否正常工作或电台通道是否一致，假如指示灯闪烁正常，则查看手簿里配置—仪器设置—移动站设置—差分数据格式是否和基站一致（通常默认为RTCM3）目前工程全部相关信息，如转换参数，投影椭球，坐标管理库等等。
第六，电瓶长时间不用，隔半个月或30天充一次电，电瓶运输不能倾斜或倒着放，不然损坏电瓶。电源线轻插轻拔，接头处不要使劲弯折。
测量快捷键：A查看测量坐标：两次B卫星初始化：倒转移动站机头看基站编号：软件界面下点信息－－基站－－下箭头--差分格式（基站id号和自己基站编号后三位一致）看基站距离：软件界面下点信息－－基站－－平面距离手簿重启：拔掉手簿后面电池--电池仓内有一个小按钮，用笔针按一下，再放上电池开机就能够了蓝牙配正确步骤：按蓝色第二功效键--u--设置--控制面板--Bluetooth设备属性--扫描设备--点击扫描到移动站或基准站编号前面小加号--双击串口服务--连接蓝牙串口服务--设备名称：仪器编号--设备地址不用管--串口前缀：com--串口号：7或8--确定--ok--进入工程之星软件--配置--端口设置--端口选择com7或8--波特率115200--点确定--蓝牙连接完成主机状态设置（S82）：在关机状态下，同时按住主机F键和电源键五秒以上，待六个灯（三红三绿）同时闪烁，松手，按一下F键，会只有一个红灯亮，经过按F键调整红灯位置设置主机模式，红灯在最左边，表示移动站模式，红灯在中间，基站模式，红灯在右边，表示静态模式，把红灯调整到正确位置后按一下电源键确定即可，如按F键调整红灯位置一圈后，再按F键，会亮绿灯，此时只需继续按F，即可循环回红灯。主机模式设置好后会正常进入开机模式，此时注意还需要设置数据链模式（移动站接收电台，网络，外接电台），此设置经过在正常开机后，单独按住F键五秒以上，待听到主机响一声，绿灯闪烁时松手，此时每按一下F键，绿灯位置会变，只需把绿灯调到需要位置，按电源键确定即可。（绿灯在左边表示移动站接收电台模式，中间表示网络模式，基站移动站全部能够用，但需要手机卡，右边表示基站外接电台模式，只能基站模式下用）设置完后，单独按一下F键可查看主机状态，短按一下F键后五秒内，会只有一红灯一绿灯亮，即可表示主机状态，五秒后恢复正常指示状态。常见状态亮灯位置以下：
移动站电台模式：红灯绿灯全部在最左边基站外接电台模式：红灯中间，绿灯右边移动站网络模式：红灯左边，绿灯中间基站网络模式（可双发，即网络和外接电台可同时工作）：红灯中间，绿灯中间静态：红灯右边
