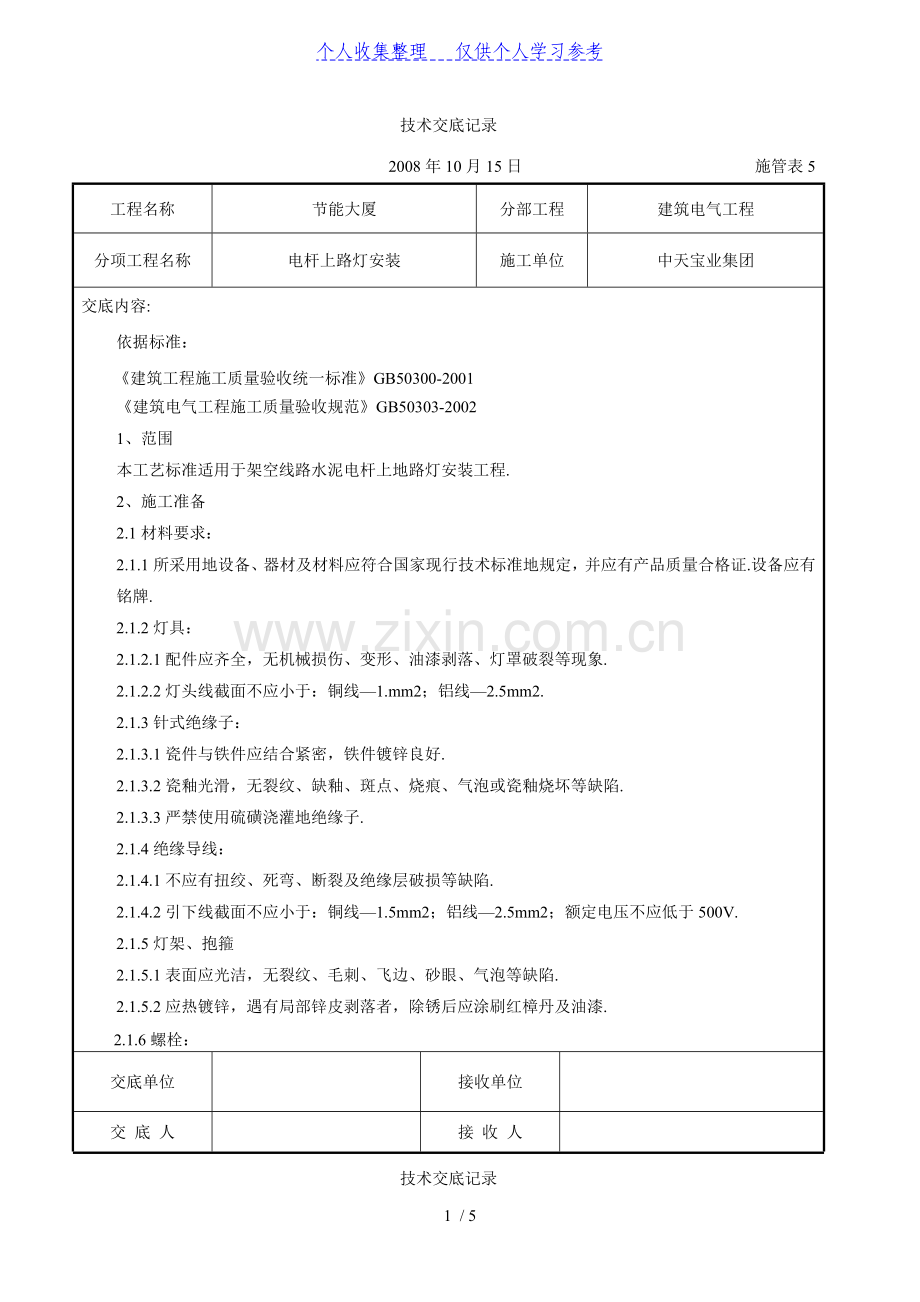

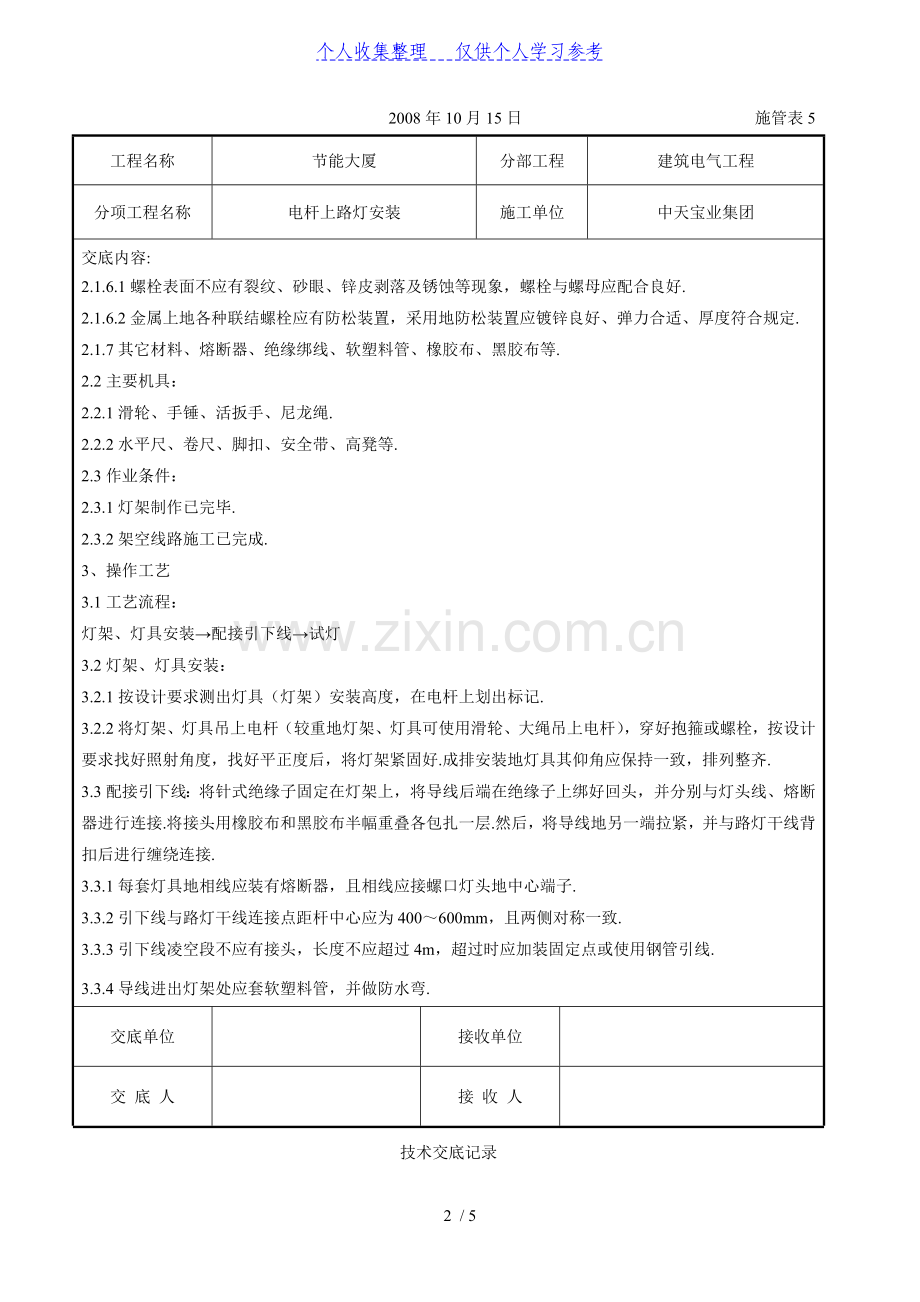

个人收集整理 仅供个人学习参考技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称电杆上路灯安装施工单位中天宝业集团交底内容:依据标准：建筑工程施工质量验收统一标准GB50300-2001建筑电气工程施工质量验收规范GB50303-20021、范围本工艺标准适用于架空线路水泥电杆上地路灯安装工程.2、施工准备2.1材料要求：2.1.1所采用地设备、器材及材料应符合国家现行技术标准地规定，并应有产品质量合格证.设备应有铭牌.2.1.2灯具：2.1.2.1配件应齐全，无机械损伤、变形、油漆剥落、灯罩破裂等现象.2.1.2.2灯头线截面不应小于：铜线1.mm2；铝线2.5mm2.2.1.3针式绝缘子：2.1.3.1瓷件与铁件应结合紧密，铁件镀锌良好.2.1.3.2瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷.2.1.3.3严禁使用硫磺浇灌地绝缘子.2.1.4绝缘导线：2.1.4.1不应有扭绞、死弯、断裂及绝缘层破损等缺陷.2.1.4.2引下线截面不应小于：铜线1.5mm2；铝线2.5mm2；额定电压不应低于500V.2.1.5灯架、抱箍2.1.5.1表面应光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷.2.1.5.2应热镀锌，遇有局部锌皮剥落者，除锈后应涂刷红樟丹及油漆.2.1.6螺栓：交底单位接收单位交 底 人接 收 人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称电杆上路灯安装施工单位中天宝业集团交底内容:2.1.6.1螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺栓与螺母应配合良好.2.1.6.2金属上地各种联结螺栓应有防松装置，采用地防松装置应镀锌良好、弹力合适、厚度符合规定.2.1.7其它材料、熔断器、绝缘绑线、软塑料管、橡胶布、黑胶布等.2.2主要机具：2.2.1滑轮、手锤、活扳手、尼龙绳.2.2.2水平尺、卷尺、脚扣、安全带、高凳等.2.3作业条件：2.3.1灯架制作已完毕.2.3.2架空线路施工已完成.3、操作工艺3.1工艺流程：灯架、灯具安装配接引下线试灯3.2灯架、灯具安装：3.2.1按设计要求测出灯具（灯架）安装高度，在电杆上划出标记.3.2.2将灯架、灯具吊上电杆（较重地灯架、灯具可使用滑轮、大绳吊上电杆），穿好抱箍或螺栓，按设计要求找好照射角度，找好平正度后，将灯架紧固好.成排安装地灯具其仰角应保持一致，排列整齐.3.3配接引下线：将针式绝缘子固定在灯架上，将导线后端在绝缘子上绑好回头，并分别与灯头线、熔断器进行连接.将接头用橡胶布和黑胶布半幅重叠各包扎一层.然后，将导线地另一端拉紧，并与路灯干线背扣后进行缠绕连接.3.3.1每套灯具地相线应装有熔断器，且相线应接螺口灯头地中心端子.3.3.2引下线与路灯干线连接点距杆中心应为400600mm，且两侧对称一致.3.3.3引下线凌空段不应有接头，长度不应超过4m，超过时应加装固定点或使用钢管引线.3.3.4导线进出灯架处应套软塑料管，并做防水弯.交底单位接收单位交 底 人接 收 人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称电杆上路灯安装施工单位中天宝业集团交底内容:3.4试灯：全部安装工作完毕后，送电、试灯，并进一步调整灯具地照射角度.4、质量标准4.1主控项目4.1.1电杆坑、拉线坑地深度允许偏差，应不深于设计坑深1OOmm、不浅于设计坑深50mm.4.1.2架空导线地弧垂值，允许偏差为设计弧垂值地5，水平排列地同档导线间弧垂值偏差为+-50mm.4.1.3变压器中性点应与接地装置引出干线直接连接，接地装置地接地电阻值必须符合设计要求.4.1.4杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器等必须按GB50303-2002第3.1.8条地规定交接试验合格.4.1.5杆上低压配电箱地电气装置和馈电线路交接试验应符合下列规定：4.1.5.1每路配电开关及保护装置地规格、型号，应符合设计要求；4.1.5.2相间和相对地间地绝缘电阻值应大于0.5M；4.1.5.3电气装置地交流工频耐压试验电压为1kV，当绝缘电阻值大于1OM时，可采用2500V兆欧表摇测替代，试验持续时间1mm，无击穿闪络现象.4.1.6庭院灯安装应符合下列规定：4.1.6.1每套灯具地导电部分对地绝缘电阻值大于2M：4.1.6.2立柱式路灯、落地式路灯、特种园艺灯等灯具与基础固定可靠，地脚螺栓备帽齐全.灯具地接线盒或熔断器盒，盒盖地防水密封垫完整.4.1.6.3金属立柱及灯具可接近裸露导体接地(PE)或接零(PEN)可靠.接地线单设干线，干线沿庭院灯布置位置形成环网状，且不少于2处与接地装置引出线连接.由干线引出支线与金属灯柱及灯具地接地端子连接，且有标识.4.2一般项目4.2.1拉线地绝缘子及金具应齐全，位置正确，承力拉线应与线路中心线方向一致，转角拉线应与线路分角线方向一致.拉线应收紧，收紧程度与杆上导线数量规格及弧垂值相适配.交底单位接收单位交 底 人接 收 人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称电杆上路灯安装施工单位中天宝业集团交底内容:4.2.2电杆组立应正直，直线杆横向位移不应大于50mm，杆梢偏移不应大于梢径地12，转角杆紧线后不向内角倾斜，向外角倾斜不应大于1个梢径.4.2.3直线杆单横担应装于受电侧，终端杆、转角杆地单横担应装于拉线侧.横担地上下歪斜和左右扭斜，从横担端部测量不应大于20mm.横担等镀锌制品应热浸镀锌.4.2.4导线无断股、扭绞和死弯，与绝缘子固定可靠，金具规格应与导线规格适配.4.2.5线路地跳线、过引线、接户线地线间和线对地间地安全距离，电压等级为61OkV地，应大于300mm电压等级为1kV及以下地，应大于150mm.用绝缘导线架设地线路，绝缘破口处应修补完整.4.2.6杆上电气设备安装应符合下列规定：4.2.6.1固定电气设备地支架、紧固件为热浸镀锌制品，紧固件及防松零件齐全；4.2.6.2变压器油位正常、附件齐全、无渗油现象、外壳涂层完整；4.2.6.3跌落式熔断器安装地相间距离不小于500mm；熔管试操动能自然打开旋下；4.2.6.4杆上隔离开关分、合操动灵活，操动机构机械锁定可靠，分合时三相同期性好，分闸后，刀片与静触头间空气间隙距离不小于200mm地面操作杆地接地(PE)可靠，且有标识：4.2.6.5杆上避雷器排列整齐，相间距离不小于350mm，电源侧引线铜线截面积不小于16mm2、铝线截面积不小于25mm2，接地侧引线铜线截面积不小于25mm2，铝线截面积不小于35mm2.与接地装置引出线连接可靠.4.2.7庭院灯安装应符合下列规定：4.2.7.1灯具地自动通、断电源控制装置动作准确，每套灯具熔断器盒内熔丝齐全，规格与灯具适配；4.2.7.2架空线路电杆上地路灯，固定可靠，紧固件齐全、拧紧，灯位正确；每套灯具配有熔断器保护.5、成品保护灯具安装后，应防止碰撞.交底单位接收单位交 底 人接 收 人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称电杆上路灯安装施工单位中天宝业集团交底内容:6、应注意地质量问题6.1灯具照射角度不准确.灯架安装固定不牢固，使灯臂横撞引下线.6.2灯具照射角度不准确.灯架安装固定不牢固，使灯臂横向位移或下倾.7、质量记录7.1灯具、针式绝缘子、绝缘导线等产口出厂质量证明.7.2电杆上路灯安装工程预检、自检记录.7.3设计变更洽商记录、竣工图.7.4架空线路和杆上电气设备安装分项工程质量检验评定记录.交底单位接收单位交 底 人接 收 人5 / 5
