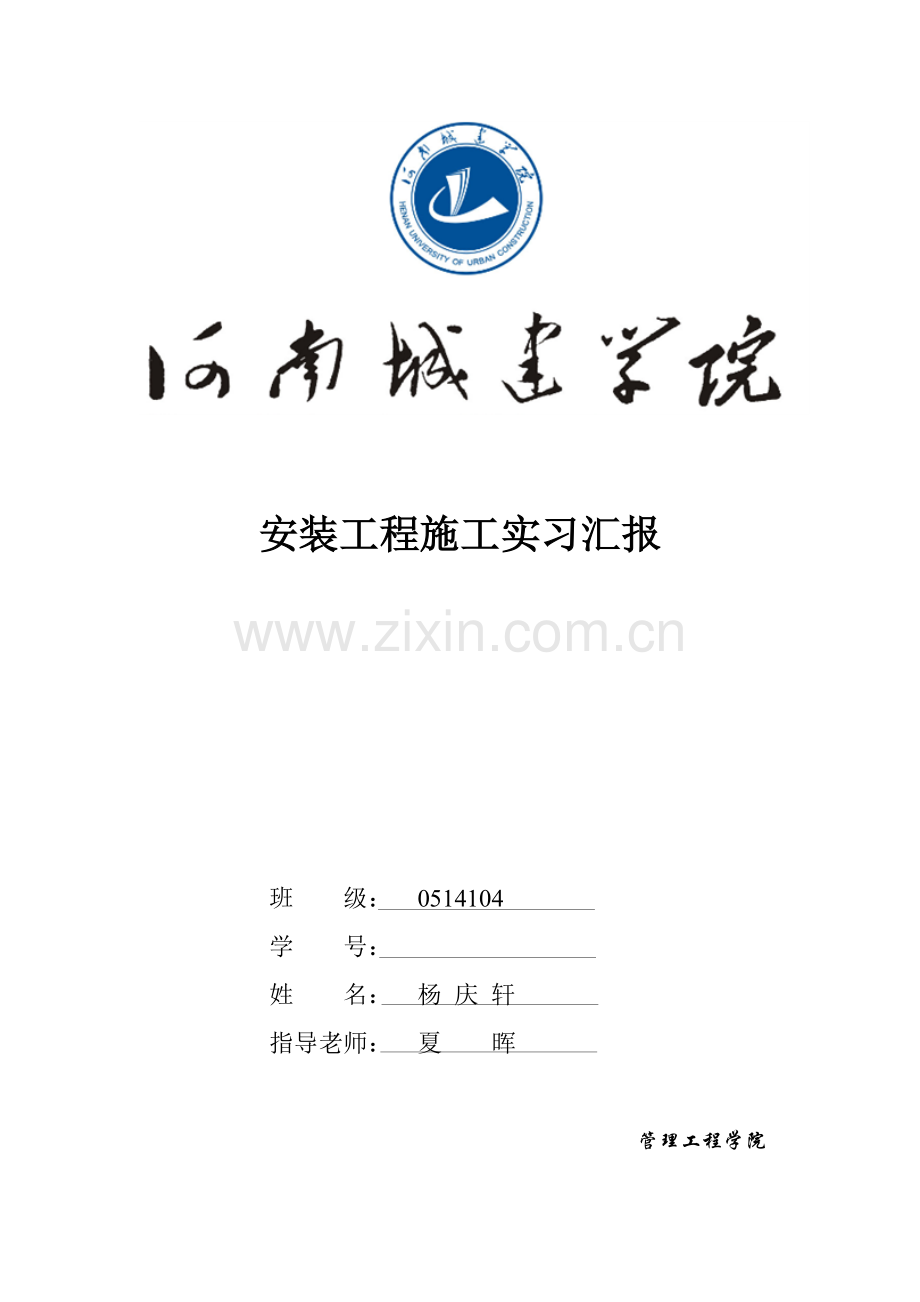

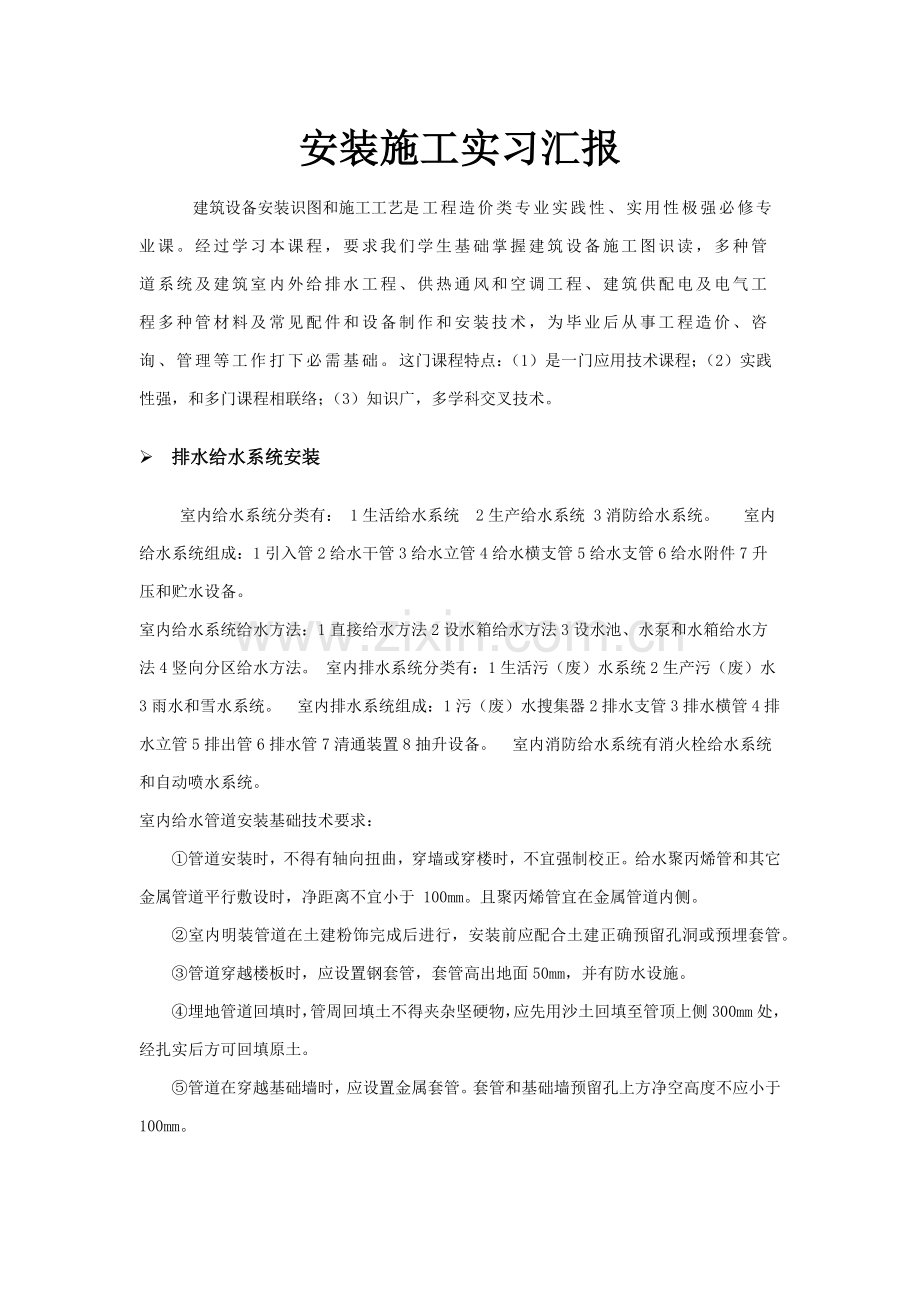

安装工程施工实习汇报班 级： 0514104学 号： 姓 名： 杨 庆 轩指导老师： 夏 晖管理工程学院安装施工实习汇报 建筑设备安装识图和施工工艺是工程造价类专业实践性、实用性极强必修专业课。经过学习本课程，要求我们学生基础掌握建筑设备施工图识读，多种管道系统及建筑室内外给排水工程、供热通风和空调工程、建筑供配电及电气工程多种管材料及常见配件和设备制作和安装技术，为毕业后从事工程造价、咨询、管理等工作打下必需基础。这门课程特点：（1）是一门应用技术课程；（2）实践性强，和多门课程相联络；（3）知识广，多学科交叉技术。 排水给水系统安装室内给水系统分类有： 1生活给水系统 2生产给水系统 3消防给水系统。 室内给水系统组成：1引入管2给水干管3给水立管4给水横支管5给水支管6给水附件7升压和贮水设备。室内给水系统给水方法：1直接给水方法2设水箱给水方法3设水池、水泵和水箱给水方法4竖向分区给水方法。 室内排水系统分类有：1生活污（废）水系统2生产污（废）水3雨水和雪水系统。 室内排水系统组成：1污（废）水搜集器2排水支管3排水横管4排水立管5排出管6排水管7清通装置8抽升设备。 室内消防给水系统有消火栓给水系统和自动喷水系统。室内给水管道安装基础技术要求：管道安装时，不得有轴向扭曲，穿墙或穿楼时，不宜强制校正。给水聚丙烯管和其它金属管道平行敷设时，净距离不宜小于 100mm。且聚丙烯管宜在金属管道内侧。室内明装管道在土建粉饰完成后进行，安装前应配合土建正确预留孔洞或预埋套管。管道穿越楼板时，应设置钢套管，套管高出地面50mm，并有防水设施。埋地管道回填时，管周回填土不得夹杂坚硬物，应先用沙土回填至管顶上侧300mm处，经扎实后方可回填原土。管道在穿越基础墙时，应设置金属套管。套管和基础墙预留孔上方净空高度不应小于100mm。 管道系统设备及附件安装 根据水泵轴位置不一样，水泵能够分为立式水泵(泵轴竖直安装)和卧式水泵(泵轴水平安装)两类；根据叶轮进水情况，水泵可分为单面进水水泵(叶轮一面进水)和双面进水水泵(叶轮双面进水)；根据水泵所产生扬程大小，水泵能够分为：低压水泵、中压水泵、高压水泵(扬程在60 m以上)三种；根据叶轮数量可分为单级水泵(单个叶轮)和多级水泵(多个叶轮)两类；多级泵是在同一泵轴上同时有多个叶轮，依据叶轮个数，分为二级泵、三级泵等；按抽送水质分为清水泵、污水泵和耐腐蚀泵。离心泵机组分带底座和不带底座两种形式：(1)带底座水泵安装：安装带底座小型水泵时，先在基础面和底座面上划出水泵中心线，然后将底座吊装在基础上，套上地脚螺栓和螺母，调整底座位置，使底座上中心线和基础上中心线一致。然后，用水平仪在底座加工面上检验是否水平。不水平时，可在底座下承垫垫铁找平。(2)无共用底座水泵安装：安装次序是先安装水泵，待其位置和进出水管位置找正后，再安装电动机。吊装水泵可采取三脚架。(3)电动机安装：安装电动机时以水泵为基准，将电动机轴中心调整到和水泵轴中心线在同一条直线上。 通风空调系统安装建筑通风包含室内排除污浊空气（排风）和向室内补充新鲜空气（送风）两类。空调系统分为集中式空调系统、分散式空调系统和半集中式空调系统。空调系统安装关键有：风机安装：(1)轴流风机安装后,其叶轮和主体风筒间隙应均匀分布,叶轮旋转后,每次全部不应停留在原来位置上。(2)风机在吊顶内安装时,其支吊托架应牢靠、可靠、支架和风机间应设隔振带。(3)墙上安装斜流风机及屋面风机安装,其减振垫应平整,各部位受力均匀,不得偏心。(4)风机进出口和风管连接处,应采取柔性接头。 空调机组安装：(1)机组应放置在平整基础上,基础应高于机房地面,并满足水封要求。(2)机组下部冷凝水排水管设水封,机房内应设排水地漏。(3)设备四角采取防震方法(20MM厚橡胶防震垫)。(4)和机组连接风管和水管重量不得由机组承重。吊式新风机安装：(1)新风机吊装采取斤不落吊装。(2)用水平尺检测设备平整度,并对吊架螺栓调整使设备顶部水平。 风机盘管安装：(1)卧式风机盘管空调器安装时,吊点应调整,空调器水平度许可泄水方向稍低,预防凝结水倒流。(2)风机盘管进出水管应安装阀门,便于调整和维修,供回水管和风机盘管机组连接为铜软接弹性连接。(3)凝结水塑料管留有U形存水弯,不得出现压扁、死弯现象,确保使用时凝结水通畅。(5)暗装风机盘管周围吊顶应留有活动检验口,便于机组检修。(6)风机盘管安装时必需注意外壳、热交换器肋片和风机等到不得碰坏,安装完成后,过滤器、热交换器、凝结水管等部位应清理洁净,以确保使用。 冷水机房内设备及冷却塔安装:(1)冷水机组就位后要找正水平纵、横水平度不超出1/1000。(2)冷却塔安装要平稳,地脚螺栓固定要牢靠。 水泵安装:(1)水泵基础经验收方可进行安装。(2)水泵吊装就位、找正及和电机同心度调测要严格安操作规程进行。 管道防腐和绝热保温金属管道腐蚀有化学腐蚀和电化学腐蚀两种。其中化学腐蚀是指材料和非导电性介质直接发生纯化学作用而引发材料破坏，电化学腐蚀是指金属在电解质溶液中腐蚀,是有电流参与作用腐蚀。常见防腐涂料有：防锈漆、底漆、沥青漆和面漆。防腐施工通常要求：防腐施工应该适合环境下进行，施工操作应该符合技术规范。管道除锈：管道表面除锈是防腐施工中关键步骤，其除锈质量高低，直接影响到涂膜寿命。除锈方法有手工除锈、机械除锈和化学除锈。防腐涂料通常施工方法：防腐涂料常见施工方法有刷、喷、浸、浇等。施工中多采取刷和喷两种方法。（1）手工涂刷是用刷子将涂料均匀地刷在管道表面上。涂刷操作程序是自上而下、从左至右纵横涂刷。（2）喷涂是利用压缩空气为动力，用喷枪将涂料喷成雾状，均匀喷涂于管道表面上。常见保温材料：1、膨胀珍珠岩类2、泡沫塑料类3、泡沫混凝土类4、一般玻璃棉5、超细玻璃棉类6、超轻微孔硅酸钙7、蛭石类8、矿渣棉类9、硅酸铝纤维类10、石棉类11、岩棉类。保温施工技术要求：（1）保温应在管道（设备）试压合格及刷涂料合格后进行。保温前必需出去管道表面脏物和铁锈。按先保温层后保护层次序进行。（2）凡垂直管道或倾斜45以上管道，长度超出5m时应设置支撑环或托盘，以支撑保温材料。（3）用保温瓦或保温后呈硬质材料，作热力管道保温时，直线管道应每隔57m留出膨胀缝，间隙为5mm，弯管处留2030mm膨胀缝，间隙中应填充柔性保温材料。（4）管道附件如法兰、阀门、套筒赔偿器、支架等通常不做保温（除严寒地域室外架空管道设计要求保温外）。其两侧应留7080mm间隙，并在保温端部抹6070斜坡。（5）保温瓦拼接缝应错开，多层保温瓦块应交错盖缝绑扎，并用石棉水泥填缝。（6）保冷管道和地沟内保温管道应有防潮层。设置防潮层保温层表面应清理洁净，保持干燥，并应平整、严密、均匀、不得有空角、凹坑、鼓泡或虚粘、开裂等缺点。 总结 时间过真快，不知不觉九周课程就完了，确实这们课程内容很多。不过在王老师风趣幽默讲解下，感觉还是很轻松，尤其是王老师讲解书上内容时，会引申出一点可课外知识讲解给我们听听，丰富我们知识，同时教我们部分做人处事标准，这才是真正教书育人。原来这么课程实践性很强，王老师为我们准备了一系列视频，让我们经过视频生动形象讲解，愈加好掌握知识点，对这些建筑设备安装有更深入了解。经过这们课程学习，让我们增加了很多处理日常生活问题知识，对我们相当有帮助，我们学习这些课程不仅仅是为了应付考试，这要会让我们就得很累，我们能够换个角度来学习，可能会有意想不到收益，比如说，建筑设备安装施工工艺，我们能够从丰富自己知识目标来学习，这么就会更有意思了，而且我们能够掌握部分简单安装知识，譬如电器方面，这么能够在设备出现部分小故障时，我们能够自己处理下。学习其实是很简单事，只有你能找适合自己方法，相信你能在其中愉快学习，丰富自己知识。总而言之，对于这们课程学习和掌握对我们所选择专业意义非凡。
