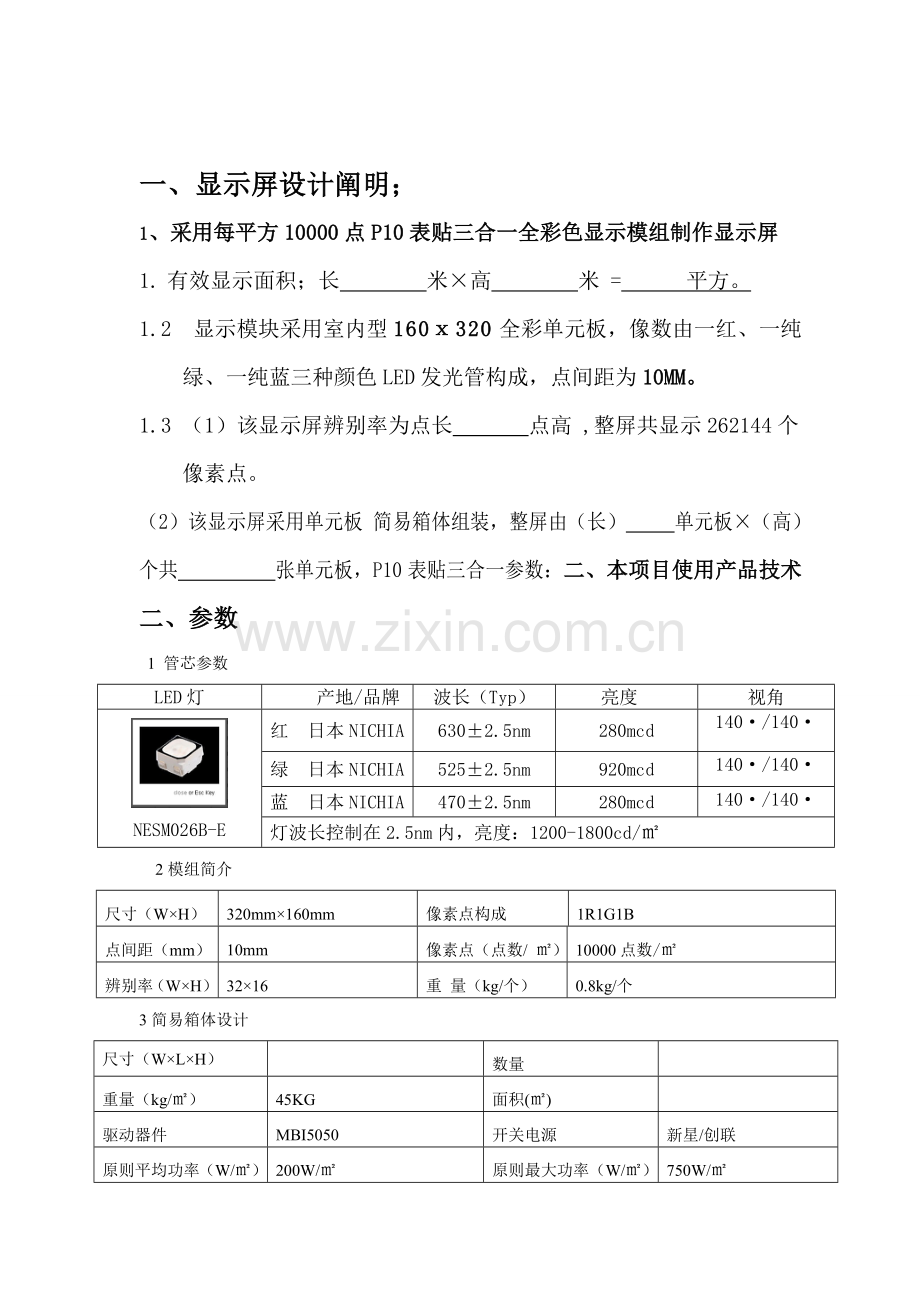

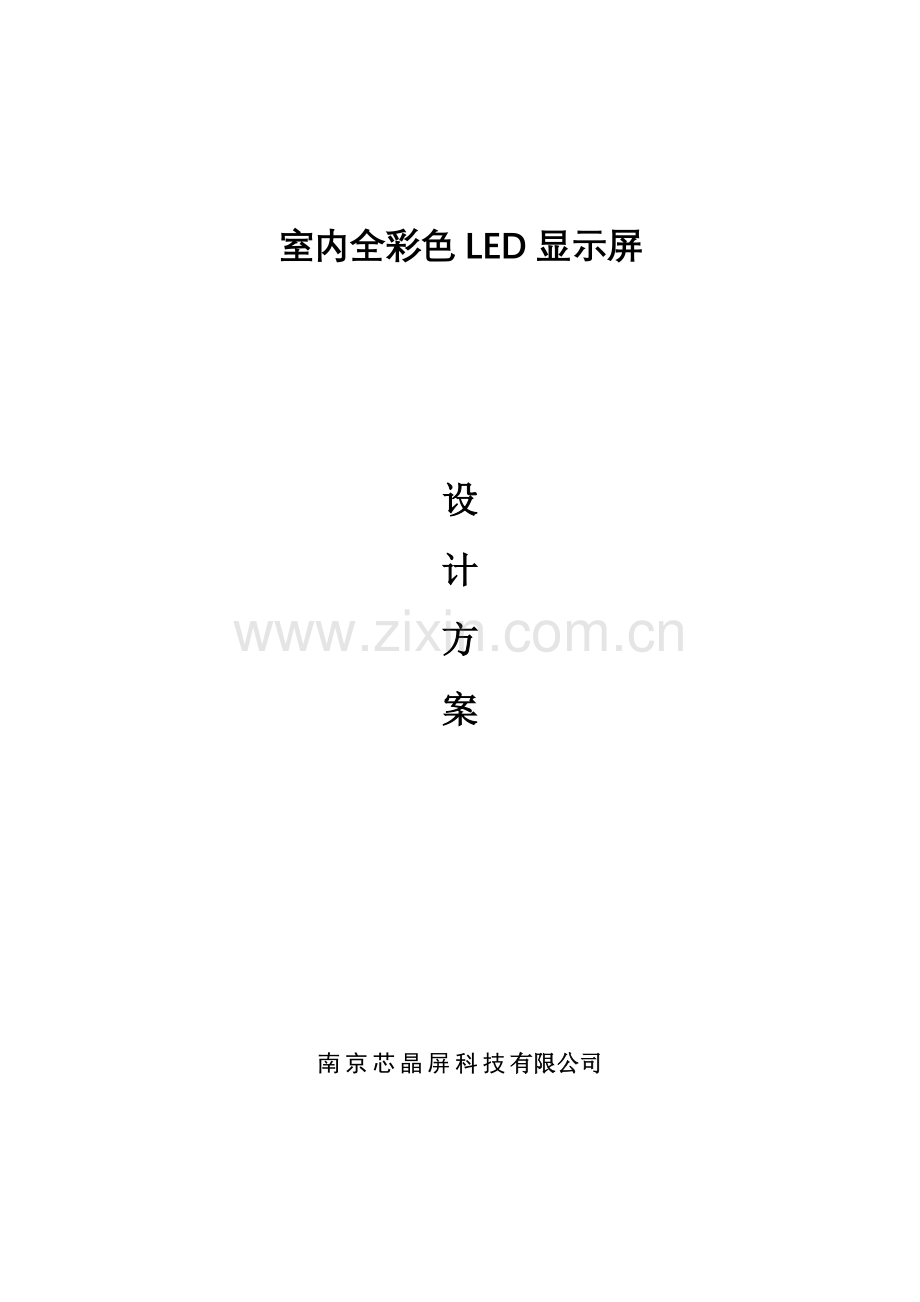

室内全彩色LED显示屏设计方案南京芯晶屏科技有限公司一、显示屏设计阐明；1、采用每平方10000点P10表贴三合一全彩色显示模组制作显示屏1. 有效显示面积；长 米高 米 = 平方。1.2 显示模块采用室内型160320全彩单元板，像数由一红、一纯绿、一纯蓝三种颜色LED发光管构成，点间距为10MM。1.3 （1）该显示屏辨别率为点长 点高 ,整屏共显示262144个像素点。（2）该显示屏采用单元板 简易箱体组装，整屏由（长） 单元板（高） 个共 张单元板，P10表贴三合一参数：二、本项目使用产品技术二、参数1 管芯参数LED灯 产地/品牌波长（Typ）亮度视角红 日本NICHIA6302.5nm280mcd140/140绿 日本NICHIA5252.5nm920mcd140/140蓝 日本NICHIA4702.5nm280mcd140/140NESM026B-E灯波长控制在2.5nm内，亮度：1200-1800cd/2模组简介尺寸（WH）320mm160mm像素点构成1R1G1B点间距（mm）10mm像素点（点数/ ）10000点数/辨别率（WH）3216重 量（kg/个）0.8kg/个3简易箱体设计尺寸（WLH）数量重量（kg/）45KG面积()驱动器件MBI5050开关电源新星/创联原则平均功率（W/）200W/原则最大功率（W/）750W/建议以800 W/功率布线三、编辑播放软件从技术级别上讲，LED大屏幕显示系统是一种集计算机网络技术、多媒体视频控制技术和超大规模集成电路综合应用技术于一体大型电子信息显示系统，具备多媒体、多途径、可实时传送高速通信数据接口和视频接口。计算机网络技术使用使显示制作、解决、存储和传播更加安全、迅速、可靠。采用网络系统控制技术，可以和体育馆网络联网。集图形制作播放、艺术字型制作播放、二、三维动画片制作播放等功能于一体，界面美观和谐，全中文菜单操作以便。其各项功能可由顾客自由组合后，进行循环播放并自动切换，且各项均可分别实行定期、定速。基本功能：功能强大：各种显示方式，可以通过键盘、鼠标等不同输入手段输入文字、图象等信息，文字可以放大、缩小、拷贝等编辑解决，图像可以通过软件修改、编辑，有各种字体、字形、色彩选取，插入各种显示方式，各种编排可自由组合、定期，达到抱负显示效果；界面和谐：全中文菜单，人机对话类型，操作简便，节目制作播放用鼠标点按即可。丰富显示方式：不同显示方式使屏体每一幅图案、单调文字更有吸引力，画面动感，提供滚动、移动、中开、中合、闪烁、淡变、飞动显示、反白、百面窗、旋转、飘雪等各种不同显示方式。二、三维动画：采用当前通用软件，3DAX COOL3D XARA等制作，通过ACDSEE IC5H 上屏播放。辽阔视频扩展功能：可外接电视、录像、DVD等视频信号，视频窗口大小可在任意LED显示屏调节，图像更完整、清晰。简便操作：本软件是一种包罗各中制作播放软件大型软件包，各项功能可任意组合，制作成剧本播放，可定期循环自动播放；播放时可以单步播放；也可随时暂停，从暂停处重播放时间，以便使用。再编辑功能：本系统有一种全新体现形式，就是对视频图像可以再编辑，如：叠加字幕、动画，以视频图像为背景，叠加其她图像。屏幕播放软件： 支持所有视频播放软件，该软件是专门用于LED节目制作与播放，设计思想上力求以便、实用，便于顾客操作。它重要功能有：视频播放播放文献制作文献播放（可多窗口播放）文本文献排版设计播放文献顺序 最后形成是一种播放文献，这个播放文献仅包括一种定期任务。这一种任务是由若干个数据段构成，每一种数据希包括若干个数据页，每一种数据磁包括若干个区域。播放时咱们既可播放文献，也可播放选定数据段。十分强大图片功能，支持各种图形文献，也得到专业级图像效果。其她功能：配有网络接口,可计算机联网，同步播出网络信息，具备声音接口，外接功放机和音响可达到声像同步。四、控制室重要设备有： 控制计算机 电源设备（电力控制柜）等控制室功能： 通过屏幕控制计算机，编辑、排版、制作、发送显示屏所需显示内容 智能电力控制柜采用可编程控制器，实现屏幕按预选设定程序自动启动与关闭、故障保护等（可选）； 提供各种信号选取，可播放电视、录像、DVD、VCD、摄像机等视频信号； 同步提供一路立体声音频信号，实现音、视频同步播放。五、配电系统：对显示屏体面积较大项目，供电系统是必不可少。 按照用电安全规则，在屏体上加装避雷装置，设接地端。 同是为了满足三相平衡原则，必要按屏面分布方式供电。 屏体开关电源供电单独设一配电箱，三相四线制。 控制计算机系统由常规照明电路供电。六、系统保护LED显示屏设计中应充分考虑到显示屏环境使用因素，以保证显示屏长期、稳定使用，如下方面重点考虑： 显示屏防高温，在夏天可正常使用 显示屏防潮、防腐蚀 显示屏使用安全1 显示屏防高温办法显示屏防高温工作重要在提高电路系统自身热稳性同步，对屏体散热从两个方面采用办法：1）最大限度减少电路系统功率损耗，减少系统自身发热； 2）强制性散热办法； 2显示屏防尘、防潮、防盐雾办法1）屏体采用全封闭构造，避免了潮气进入屏体内部；2）电路板选用优质多层履铜箔玻璃层压板；3）元器件焊接，均采用波峰焊，保证焊接质量，避免虚焊，提高可靠性，也可防潮、防寒、防尘、防盐雾对屏体运营影响；4）接导线选取：充分考虑到恶劣环境工作特点，采用品质优良耐热聚氯乙烯绝缘安装线。 3显示屏防火办法1）显示屏材料自身防火性能好，设计中将安装防火警报器；2）屏体内部严格按国家关于原则设计、施工、杜绝安全隐患；4显示屏防雷办法 置架设避雷针用于避雷。设立安全地线作用是：1）设备感应带电而不导致电击；2）绝缘破坏时，防止人身事故。注：屏体不适当采用悬浮地（如变压器隔离）办法，因悬浮地容易导致触电危险。七、生产及质量保证办法（一）原材料阐明:我司自成立以来，对原材料选取始终非常谨慎，所有采用国外进口产品和国内名优产品，以保证显示屏质量和长期稳定运营。检查和实验：1、总则保证检查和实验规定，以便验证产品满足规定规定限度，特制定有关程序。2、进货检查和实验 由工程服务部负责进货一检、质检。检查按程序文献规定执行。特殊状况下紧急发货，要对产品作相应标记和记录，以便发现问题能及时返回和更换。普通，进货检查或实验不合格产品不得使用。3、过程检查和实验由指定质检人员，对实行过程中相应环节进行阶段检查。检查和实验工作按质量筹划和程序文献规定进行。凡未经检查或检查成果达不到规定期，不得进行有关后续过程。4、最后检查和实验 项目竣工后，由专门质检人员按质量筹划和程序文献规定参加项目验收，由项目组准备完整交付资料。只有在规定验收合格，关于工程和文档齐全且符合规定后，才正式向客户交付。5、检查和实验记录由检查人员负责作好检查或检查记录，并妥善保存这些记录，以便提供产品合格证据。质量筹划执行证据，可追溯性根据及采用纠正防止办法根据。二）、生产及调试整个生产过程严格实行当代QC管理体系，从元器件筛选、印制板制作、小板测试、整屏组装和调试，每道工序进行严格检测和测试，成品进行持续72小时老化，同步可依照详细状况延长老化检测时间，强化系统性能，保证各种器件运营可靠。三）可靠性及可维护性：总目的：系统平均无端障运营时间不不大于5000小时 系统使用寿命不不大于10万小时 系统具备良好可靠性和可维护性系统可靠性：（1）元器件筛选采用进口工业品级以上器件，像素管及模块通过级别筛选，裁减一批杂色、混色、死点等，核心器件由我公司独立开发生产。 （2）元器件老化 所有元器件都通过72小时高温（80）老化，不合格产品裁减。 （3）元器件测试 电流电压测试，保证系统在原则状态可靠范畴内（10%）正常工作。 （4）单元经贴片、波峰焊、加装屏蔽层后，通过电磁实验测试其电磁屏蔽性能，合格后出厂；开关电源是通过CE认证购买件；控制电路板通过噪音干扰测试，合格后出厂。 （5）系统完全性办法强、弱电，通讯线分开布线，避免互相干扰。供电系统采用电源噪音滤波器，排除外界信号干扰。三相分开均匀布线，平衡电流分布。计算机地、逻辑地、模仿地、大电流信号地、小电流信号地、构造安全地、电源地分开走线。我公司所提供系统，涉及重要设备及器件在对的安装、正常使用和维护保养状况下，能达到规定性能和使用寿命。四）系统可靠性设计：系统设备为全新、未使用过设备。 采用先进技术、优质材料和零部件、一流工艺、严格质量管理为买方提供技术先进、质量上乘、外表美观并完全符合合同规定质量、规格、性能规定产品。我公司所提供系统，涉及重要设备及元器件在对的安装、正常使用和维护保养状况下，能达到规定性能和使用寿命。 在系统设计中严格保证其可靠性设计： 元器件系统采用进口工业品级以上器件，对核心元器件则采用军品级器件，元器件以美国国家半导体公司、荷兰飞利莆、德州仪器、摩托罗拉公司产品为主。 系统容差设计 、元器件降20%以上、接口电路容许元器件参数电源电压，电路仍能可靠工作。、器件动态特性有较大容裕保证系统在元器件特性变化时能可靠运营。 容错设计、通信合同有各种容错：通讯数据不断地刷新，任何偶尔错误都可以迅速纠正。、软件采用各种容错办法。 、数据保存采用各种容错办法。、程序误操作，实时提示。、运用合理性判断，剔除法数据对的。 电磁兼容性设计 、电源电路采用原则电脑电源及蔽屏办法： 电源噪声滤波器开关电源直流稳压电源原则程式。、电源、电路良好电磁屏蔽。、大电流信号地，小电流信号地，构造安全地和电源地分开走线四地制以及尽量分开摸拟地和逻辑地。、印制板设计规范，涉及元器件排列、走线、滤波等方面严格规定。、板内、板间、机箱间接口电路隔和抗干扰设计。、系统现场布线、信号线与交流电源（动力线）严格分开。 、良好地线系统。 、为了系统可靠性，电源采用了降额使用办法，预留充分余量。 、对外接口采用平衡电流驱动。五）系统工程可维护性设计： * 显示屏体由单元箱体构成，为原则模块设计，整个屏体由完全相似单元模块构成，可以互换，以便安装、调试、维护；*“热拔插功能线路”：单元板具备自保护功能，支持热拔插，可以便在线维护。* 屏幕背后留有维修通道，以便安装、维护；* 控制系记录算机网络设备和有关弱电设备集中在控制室，以便寻常操作和设备维护。六）系统可扩展性设计： * 显示屏设计为计算机CRT同步，使显示屏可随计算机发展而发展； * 显示屏采用开放计算机局域网技术，能将当今成熟数字技术引入大屏幕；* 原则化接口设计，可以便联网，涉及局域网和广域网；七）出厂检查： 屏体单元板测试完毕后，在厂内进行整屏老化及模仿试运营，进行控制、配电及软件系统联调，模仿整屏显示并进行系统预验收。八）电器安全保证：（1）布线符合合同及电气安装规范；（2）开关电源、电缆、穿管符合安全规定；（3）接地；八、显示屏系统价格分项汇总价格（人民币）：方案：序号分 项 内 容规格数量单价（元）总价（元）备 注1室内P10表贴全彩显示屏10000点.4700元/平方含电源 边框2电源5V40A/配送显示屏控制系统控制系统套330元/套平均每平方1套屏体电源辅材等音响可选功放机可选DVD可选屏体某些汇总价格：注:.以上价为不含税价，如开票加 4%税（普票） 。九、显示屏生产、安装周期:合同签定之日起到调试.老化好需15天南京芯晶屏科技有限公司联系电话： QQ： 联系人：吴跃荣
