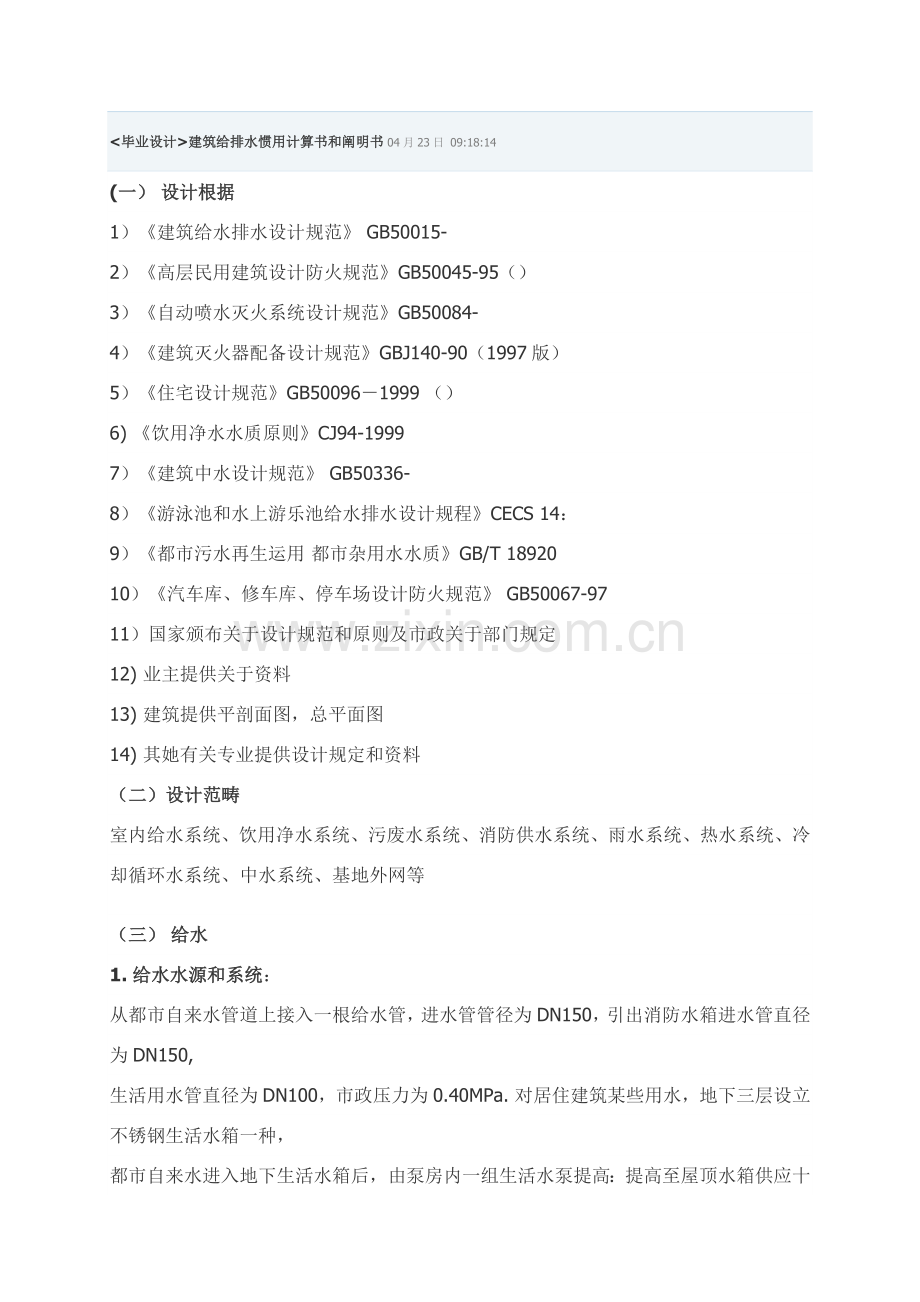

建筑工程给排水常用计算报告书和说明指导书.doc_第1页
第1页 / 共22页

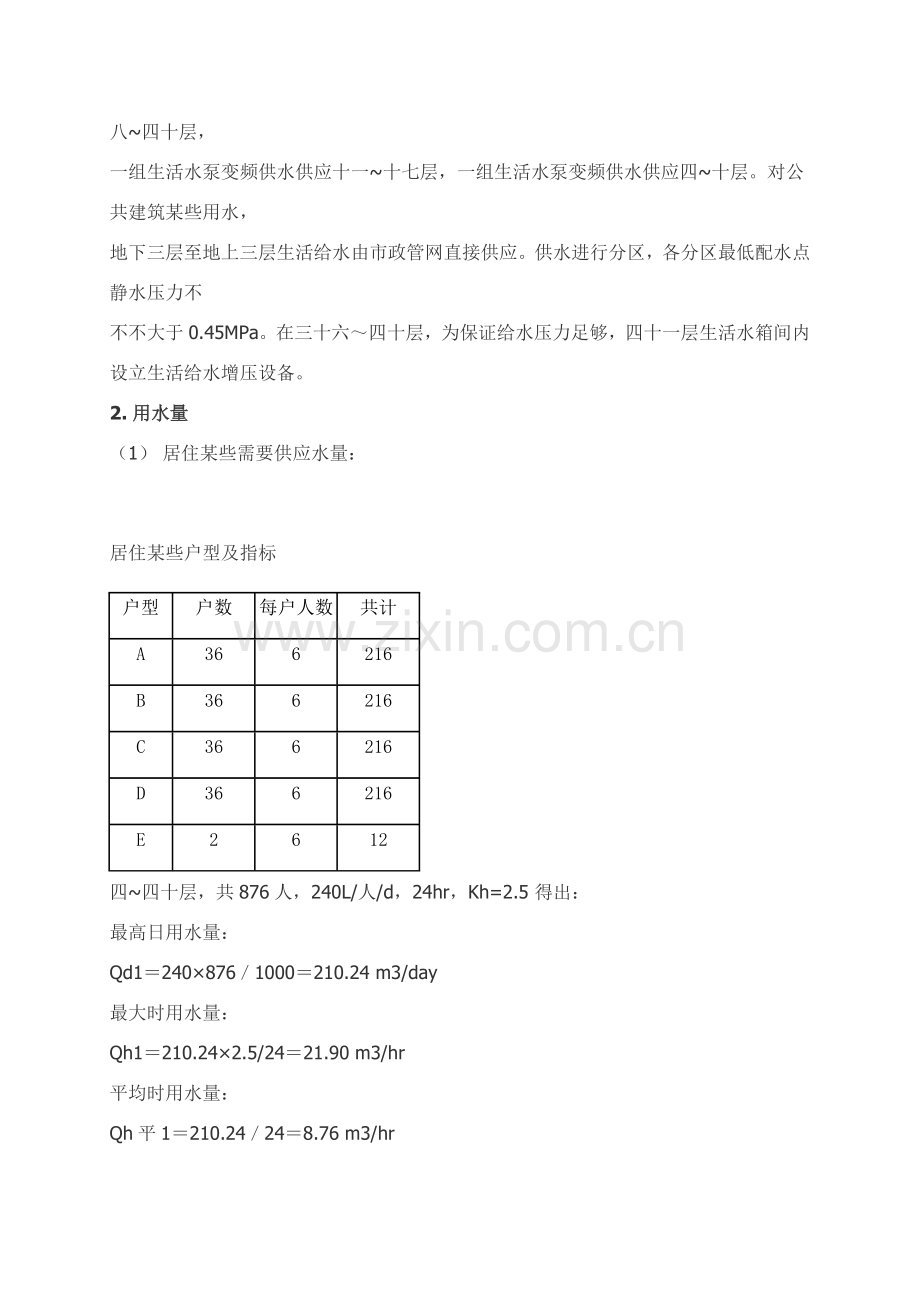

建筑工程给排水常用计算报告书和说明指导书.doc_第2页
第2页 / 共22页
建筑工程给排水常用计算报告书和说明指导书.doc_第3页
第3页 / 共22页
建筑工程给排水常用计算报告书和说明指导书.doc_第4页
第4页 / 共22页
建筑工程给排水常用计算报告书和说明指导书.doc_第5页
第5页 / 共22页
点击查看更多>>
资源描述

1、建筑给排水惯用计算书和阐明书04月23日 09:18:14(一)设计根据1)建筑给水排水设计规范GB50015-2)高层民用建筑设计防火规范GB50045-95()3)自动喷水灭火系统设计规范GB50084-4)建筑灭火器配备设计规范GBJ140-90(1997版)5)住宅设计规范GB500961999()6)饮用净水水质原则CJ94-19997)建筑中水设计规范GB50336-8)游泳池和水上游乐池给水排水设计规程CECS14:9)都市污水再生运用都市杂用水水质GB/T1892010)汽车库、修车库、停车场设计防火规范GB50067-9711)国家颁布关于设计规范和原则及市政关于部门规定12

2、)业主提供关于资料13)建筑提供平剖面图,总平面图14)其她有关专业提供设计规定和资料(二)设计范畴室内给水系统、饮用净水系统、污废水系统、消防供水系统、雨水系统、热水系统、冷却循环水系统、中水系统、基地外网等(三)给水1.给水水源和系统:从都市自来水管道上接入一根给水管,进水管管径为DN150,引出消防水箱进水管直径为DN150,生活用水管直径为DN100,市政压力为0.40MPa.对居住建筑某些用水,地下三层设立不锈钢生活水箱一种,都市自来水进入地下生活水箱后,由泵房内一组生活水泵提高:提高至屋顶水箱供应十八四十层,一组生活水泵变频供水供应十一十七层,一组生活水泵变频供水供应四十层。对公共

3、建筑某些用水,地下三层至地上三层生活给水由市政管网直接供应。供水进行分区,各分区最低配水点静水压力不不不大于0.45MPa。在三十六四十层,为保证给水压力足够,四十一层生活水箱间内设立生活给水增压设备。2.用水量(1)居住某些需要供应水量:居住某些户型及指标户型户数每户人数共计A366216B366216C366216D366216E2612四四十层,共876人,240L/人/d,24hr,Kh=2.5得出:最高日用水量:Qd12408761000210.24m3/day最大时用水量:Qh1210.242.5/2421.90m3/hr平均时用水量:Qh平1210.24248.76m3/hr(2

4、)公共建筑某些需要供应水量:地下三层为设备中心,无供水规定。地下二层、地下一层为车库和人防工程,人防工程单独设计文献。地下二层、一层车库地坪冲洗用水:用水量原则:23L/m2次使用时间:以4h/次,一次冲洗完计面积:约11000m2最高日用水量:Qd2211000100022m3/day最大时用水量:Qh222/45.50m3/hr平均时用水量:Qh平222/45.50m3/hr地上一层为咖啡厅、美容美发、洗衣房及餐饮等,地上二层为物业办公及兵乓球、棋牌、健身及餐饮等,地上三层为洗浴、游泳池及餐饮、住宅等。地上一层咖啡厅用水量:咖啡用水:人数:取164=64座,12次/座hr,考虑同步作用系数

5、0.3,则人数0.3641=19.2座次/hr取20座次/hr用水量原则:5L/座次时变化系数:K1.5使用时间:10小时最高日用水量:Qd35201010001.0m3/day最大时用水量:Qh31.01.5100.15m3/hr平均时用水量:Qh平31.0100.10m3/hr美容美发室用水量:建筑面积为60平方米人数:取60/10=6座,1次/座hr,考虑同步作用系数0.8,则人数0.861=4.8座次/hr取5座次/hr用水量原则:40L/座次时变化系数:K1.5使用时间:12小时最高日用水量:Qd44051210002.4m3/day最大时用水量:Qh42.41.5120.30m3/

6、hr平均时用水量:Qh平42.4120.20m3/hr洗衣店用水量:建筑面积为30平方米只收取衣服不在此处洗。地上二层兵乓球、棋牌、健身等按健身中心取值可容纳人数按50人考虑用水量原则:40L/人次按0.3作用系数计算。时变化系数:K1.5使用时间:8小时最高日用水量:Qd5400.350810004.8m3/day最大时用水量:Qh54.81.580.9m3/hr平均时用水量:Qh平54.880.6m3/hr地上二层物业办公有水量:办公用水:人数:取810m2/人,取大楼办公面积250m2。则人数250(810)2532人取30人用水量原则:30L/人班时变化系数:K1.5使用时间:10小时

7、最高日用水量:Qd6303010000.90m3/day最大时用水量:Qh60.901.5100.14m3/hr平均时用水量:Qh平60.90100.09m3/hr地上三层洗浴某些用水量:桑拿某些淋浴水量计算设计冷水温度为4,热水温度为60,共计龙头有16个,热水温度为40时,顾客每次使用热水量为1205升/人,日顾客人数取70人,使用时间10h,时变化系数为Kh=2.01.5最高日用水量:Qd715070100010.5m3/d最大时用水量:Qh710.52.0102.10m3/hr平均时用水量:Qh平710.5101.05m3/hr游泳池某些:337.5m3考虑每日补充水量为池容量10,计

8、12.518.01.510%=33.75m3,使用时间:16hr,Kh=1.0,最高日用水量2251.51033.75m3/d最大时用水量33.751.0/162.11m3/hr平均时用水量33.75/162.11m3/hr地上一层、地上二层、地上三层中餐酒楼用水量:中餐厅:使用时间:12hr,Kh=1.5按照餐厅,取1296座,取上座率为70%,则每次人数为129670%908人,取40L/人.次,每日顾客次数为3次,计算人数为90832724人次最高日用水量272440/1000108.96m3d最大时用水量108.961.5/1213.62m3/hr平均时用水量108.96/129.08

9、m3/hr冷却水循环系统补充水:依照暖通工种所提资料餐厅某些冷冻机为每小时500000kcal两台,公寓某些冷冻机为每小时400000kcal两台取冷却塔进出水温差5,冷却塔补充水量为冷却循环水量1%。平均时:Q21%1.25500000/(51000)+21%1.25400000/(51000)=4.50m3/h(3)用水量汇总表:用水单位名称用水量原则人数及次数使用时间不均匀系数K计算用水量备注最高日m3/d最大时m3/h平均时m3/h地上一层咖啡厅用水5L/座.次20101.51.00.150.10地上一层美容美发室用水量40L/座.次5121.52.40.300.20地上二层健身中心4

10、0L/人.次1581.54.80.900.60地上二层物业办公用水30L/人.班30101.50.900.140.09地上三层洗浴用水150L/人.次70102.010.502.101.05游泳池补充水量10%池容337.5M3161.033.752.112.11地上一层、二层、三层中餐酒楼用水量40L/人.d2724121.5108.9613.629.08住宅240L/人.d876242.5210.2421.908.76小计372.5541.2221.99未预见水量1037.304.122.20总计409.8545.3424.193地下生活水箱依照业主提供用水资料,都市水压约为0.40MPa

11、,地下三层至地上三层直接由市政供应。地下水池考虑地上三层及三层以上住宅某些用水,按最大日用水量35计算,210.241.135%=80.94m取84m4给水分区:为节约能源采用如下分区方式:AD区采用水泵-水箱联合供水方式,通过减压阀垂直串联分区供水;E、F区采用变频水泵供水;地下区采用市政管网直接供水。A区,三十七层至四十层高差14.4米,采用屋顶稳压设备,局部加压。B区,三十一层至三十六层高差16.5米,区域最高压力点处压力0.32MPa,静水压力不大于35米。三十七层设立可调式减压阀,阀后压力1.5kgf/cm2供应三十一层至三十六层。C区,二十五层至三十层高差16.5米,区域最高压力点

12、处压力0.32MPa,静水压力不大于35米。三十一层设立可调式减压阀,阀后压力1.5kgf/cm2供应二十五层至三十层。D区,十八层至二十四层高差19.8米,区域最高压力点处压力0.35MPa。二十五层设立可调式减压阀,阀后压力1.5kgf/cm2供十八层至二十四层。E区,十一层至十七层高差19.8米,区域最高压力点处压力0.35MPa。F区,四层至十层高差24.9米,区域最高压力点处压力0.40MPa。地下区,地下三层至地上三层,该区域为建筑公共建筑某些,市政管网水压可以满足规定,由市政管网直接供应。5、屋顶生活水箱依照给水分区状况,屋顶生活水箱容积按提高到屋顶水箱某些最大日用水量10计算,

13、提高至屋顶水箱层数为18层40层,两个塔楼相似,每个塔楼用水人数为264人,240L/人/d,24hr,Kh=2.5得出:最高日用水量240264=63.36m3/d,最大时用水量63.362.5/24=6.60m3/hr平均时用水量63.36/24=2.64m3/hr不可预见水量按10计:6.34m3/d,0.66m3/hr每个塔楼有效容积:(63.36+6.34)10%=6.97取8m3每个塔楼屋顶生活水箱,供应十八四十层,有效容积为:8m36、生活水泵选用:(1)供应屋顶生活水箱水泵给水泵组1计算:供应屋顶生活水箱水泵流量取提高至水箱某些用水量最大小时用水量:因此水泵扬程计算为:Qb1=

14、6.602=13.2m3/h,3.67L/S,DN70,v=1.11m/s,1000i=44.6每个塔楼水箱供水管Q=6.60m3/h,DN50,v=0.92m/s,1000i=43.8Hb1=H+Hl+H+Hf=1.1(155.20+2+11.39+3)=188.75mH:至最不利点几何高差(142.00-(-13.20)=155.20mHl:最不利点流出水头2mH:管路损失l取200mH=1.3IL=1.343.8200/1000=11.39mHf:泵房损失3m水泵安全系数1.051.1选用,Q=13.8m3/h,H=190.0m,n=2900rpm,N=22Kw2台,一用一备。(2)十一

15、十七层给水变频泵组给水泵组2计算:居住建筑某些卫生器具平均出流概率:居住建筑某些服务人口为168人,厨房洗涤盆Ng=1.0低水箱坐便Ng=0.50洗脸盆Ng=0.75洗衣机Ng=1.0淋浴器Ng=0.75浴盆Ng=1.0净身盆Ng=0.5,A户总当量Ng=12.5,B户总当量Ng=14.75总计卫生器具当量值为Ng=381.5。U0=q0mKh/(0.2*NgT*3600)=2401682.5/(0.2381.5243600)=1.53%查建筑给水排水设计规范得出:管段卫生器具同步出流概率:U=5.79%,设计秒流量:qg=4.40L/s一座塔楼当量为Ng=190.75因此得:每个塔楼供水管Q

16、=3.01L/S,DN70,v=0.85m/s,1000i=27.4kpaHb1=H+Hl+H+Hf=1.05(72.2+15+4.27+3)=99.2mH:至最不利点几何高差(59.50-(-13.20)=72.7mHl:最不利点流出水头(入户水压)15mH:管路损失L取120mH=1.3IL=1.327.4120/1000=4.27mHf:泵房损失3m水泵安全系数1.051.1选用,Q=15.84m3/h,H=100m,N=18Kw变频泵组(3)四十层给水变频泵组给水泵组3计算:居住建筑某些服务人口为168人,厨房洗涤盆Ng=1.0低水箱坐便Ng=0.50洗脸盆Ng=0.75洗衣机Ng=1

17、.0淋浴器Ng=0.75浴盆Ng=1.0净身盆Ng=0.5,A户总当量Ng=12.5,B户总当量Ng=14.75两个塔楼卫生器具当量总计为Ng=406.5。居住建筑某些卫生器具平均出流概率:U0=q0mKh/(0.2*Ng*T*3600)=2401682.5/(0.2406.5243600)=1.44%查建筑给水排水设计规范得出:管段卫生器具同步出流概率:U=5.66%,设计秒流量:qg=4.52L/s,DN70,V=1.25m/s,1000i=56.0一座塔楼当量为Ng=190.75因此得:每个塔楼供水管Q=3.09L/S,DN70,v=0.85m/s,1000i=27.4Hb1=H+Hl+

18、H+Hf=1.05(49.6+15+3.56+3)=74.72mH:至最不利点几何高差(36.40-(-13.20)=49.6mHl:最不利点流出水头(入户水压)15mH:管路损失l取100mH=1.3IL=1.327.4100/1000=3.56mHf:泵房损失3m水泵安全系数1.051.1选用,Q=16.27m3/h,H=75m,.N=13.2Kw变频泵组。(4)每个塔楼四十一层给水变频加压设备在三十七四十层,由于局部水压不能满足最不利区域水压规定,在四十层水箱间设立生活给水增压设备。每个塔楼服务人口为46人,A户型卫生器具当量值为Ng=100,B户型卫生器具当量值为Ng=118。A户型居

19、住建筑某些卫生器具平均出流概率:=q0mKh/(0.2*NgT*3600)=240462.5/(0.2100243600)=1.60%查建筑给水排水设计规范得出:管段卫生器具同步出流概率:U=11.04%,设计秒流量:qg=2.21L/sA塔楼供水管Q=2.21L/S,DN50,v=1.04m/s,1000i=56kpa选用,Q=7.96m3/h,H=15.0m,N=1.5KwB户型居住建筑某些卫生器具平均出流概率:U0=q0mKh/(0.2*NgT*3600)=240482.5/(0.2118243600)=1.4%查建筑给水排水设计规范得出:管段卫生器具同步出流概率:U=9.79%,设计秒

20、流量:qg=2.35L/sB塔楼供水管Q=2.35L/S,DN50,v=1.10m/s,1000i=62.5kpa选用,Q=8.46m3/h,H=15.0m,N=1.5Kw(二)消防系统1.室内消火栓:室内消火栓分区为:参照静压力不不不大于0.8MPa进行分区,二十九至四十层为高区,十六至二十八层为中区,四至十五层为低区,地下三层至地上三层为地下区,分区采用减压阀串联。屋顶消防水箱18m3屋顶消防水箱离最不利消火栓高差不能满足消火栓最小静压,在屋顶处设立消火栓增压设备,选用Q=5L/s,H=35.0m,n=2900rpm.N=3Kw,300L气压罐。消火栓主泵计算如下:Qb=40L/sHb=H

21、+Hl+H+Hf=1.05*(157.00+21.9+15.82+3)=207.61mH:至最不利点几何高差143.80-(-13.20)=157.00mHl:最不利点流出水头Hq+hd=20.5+1.421.9m,q=5.0L/s,Sk=13mH:管路损失(采用内外壁热浸镀锌钢管)1.1IL=15.82mQ=40L/s,DN150,v=1.7m/s,1000i=71.9,L=200m;Hf:泵房损失3m;并考虑1.05安全系数选用Q=40L/s,H=210.0m,n=1480rpm.N=132Kw2台,一用一备经校核48层、1620层、2933层消火栓动压超过0.50MPa,故应设减压稳压消

22、火栓2.自动喷水灭火系统喷淋分区:喷淋按照进水压力不不不大于120米分区。-33层、423层、2442层分三个区估算喷头数目:3层200个,2层775个,1层775个,1层650个,2层650个,三层650个,440层,住宅某些每层按70个考虑。报警阀设立为,地下室共计6套,地上某些在每个塔楼三层报警阀室各设立二套,另在每个塔楼二十四层水暖井内设立二套报警阀。共设十四套湿式报警阀。喷淋水泵扬程计算如下:Qb=30L/s,Hb=H+Hl+H+HfHk=1.05(159.2+15+3+2+29.7)=229.79mH:至最不利点几何高差146.00-(-13.20)=159.20mHl:最不利点流

23、出水头15mHf=3m,Hk=2.0mH:管路损失20+1.2Il=29.7mDN150,v=1.77m/s,1000i=40.5,L=200m并考虑1.05安全系数,选用Q=30L/s,H=230m,n=1480rpm.N=90Kw屋顶消防水箱离最不利喷头高差不大于5.0米,需要在屋顶设立消防稳压设施,选用Q=1L/s,H=25.0m,150L气压罐。3.室外消火栓消防Q=30L/s,Hb=H+Hl+H+Hf=1.05*(13.05+10+8.9+3)=37.17m,H:至最不利点几何高差-0.15-(-13.20)=13.05Hl:最不利点流出水头10mH:管路损失1.1IL8.9mQ=3

24、0L/s,DN150,v=1.77m/s,1000i=40.5,L=200mHf:泵房损失3m选取室外消火栓主泵Q=30L/s,Hb=38m,n=1480rpm,N=13.2Kw,两台,一用一备。考虑1.05安全系数选取室外消火栓稳压泵Q=5L/s,Hb=44m,n=1480rpm,N=1.5Kw,两台,一用一备。选取室外消火栓气压罐,V450L。4.灭火器计算(1)整个建筑地上某些按照A类火灾计算;地上三层餐饮某些每层面积为3400m2,Q=KS/U=0.33400/15=68A,每层放置11个放置点,设立级别为5A级,68A/11=6.18A故每个点设立3kg磷酸铵盐干粉灭火器2具。实际灭

25、火级别:QA=5A2=10A6.18A地上某些裙房某些每层面积为2300m2,Q=KS/U=0.32300/15=46A,每层放置10个放置点,设立级别为5A级,46A/10=4.6A故每个点设立3kg磷酸铵盐干粉灭火器2具。实际灭火级别:QA=5A2=10A4.6A住宅某些每个塔楼每层面积为1000m2,Q=KS/U=0.31000/15=20A,每层放置2个放置点,设立级别为5A级,20A/2=10A故每个点设立3kg磷酸铵盐干粉灭火器3具。实际灭火级别:QA=5A3=15A10A(2)地下一层车库某些面积为5000m2按照A类和B类混火考虑:A类:Q=1.3KS/U=1.30.35000

26、/15=130A以B类计算时Q=1.3KS/U=1.35000/7.5=866.7B,A类灭火器21个放置点,B类灭火器放置12个点,每点需要灭火级别为:130A/21=6.19A866.7B/12=72.23B选用灭火级别为5A级手提式磷酸铵盐干粉灭火器,灭火剂充装量为3kg,保护A类火灾;选用灭火级别为45B推车式磷酸铵盐干粉灭火器,保护B类火灾,灭火剂充装量为35kg。每点设立2具。实际每个点灭火级别:QA=5A2=10A6.19AQB=45B2=90B72.23B地下一层别的某些按照A类考虑,面积为3200m2Q=1.3KS/U=1.30.33200/15=83.2AA类灭火器设12个

27、放置点,每点需要灭火级别为:83.2A/12=6.93A选用灭火级别为5A级手提式磷酸铵盐干粉灭火器,灭火剂充装量为3kg,保护A类火灾,每点设立2具。(3)地下二层车库某些面积为6500m2按照A类和B类混火考虑:A类:Q=1.3KS/U=1.30.36500/15=169A以B类计算时Q=1.3KS/U=1.36500/7.5=1126.7B,A类灭火器24个放置点,B类灭火器放置15个点,每点需要灭火级别为:150.8A/24=6.28A1126.7B/15=75.11B选用灭火级别为5A级手提式磷酸铵盐干粉灭火器,灭火剂充装量为3kg,保护A类火灾;选用灭火级别为45B推车式磷酸铵盐干

28、粉灭火器,保护B类火灾,灭火剂充装量为35kg。每点设立2具。实际每个点灭火级别:QA=5A2=10A6.28AQB=45B2=90B80.48B地下二层别的某些按照A类考虑,面积为1700m2Q=1.3KS/U=1.30.31700/15=44.2AA类灭火器设8个放置点,每点需要灭火级别为:44.2A/8=5.53A选用灭火级别为5A级手提式磷酸铵盐干粉灭火器,灭火剂充装量为3kg,保护A类火灾,每点设立2具。(4)地下三层某些按照A类考虑,面积为m2Q=1.3KS/U=1.30.3/15=52AA类灭火器设10个放置点,每点需要灭火级别为:52A/10=5.20A选用灭火级别为5A级手提

29、式磷酸铵盐干粉灭火器,灭火剂充装量为3kg,保护A类火灾,每点设立2具。(三)饮用净水系统1、用水量估算:考虑住宅定位层次,参照同期国内工程选取,拟定直接饮用水定额为:qd=7L/人.d小时变化系数:Kh=6系统最高日用水量:Qd=N.qd=876*7=6132L/d系统最大时用水量:Qh=Kh.Qd/T=6*6132/24=1533L/h饮用水龙头使用概率:P=Qh/(1800nq0)=0.8*1533/(1800*148*0.04)=0.12瞬时高峰用水龙头使用数量:m=24个瞬时高峰用水量:qs=q0m=0.04*24=0.96L/S管道流速:DN32mm,V=1.01.5m/sDN32

30、mm,V=0.61.0m/s储存设备容积取6000L计算qx=V/T=3.14*0.02*0.02*150*6*1000+6000/5=1426.1L净水设备产水率:QjQd/t+qx=6384/8+282.6=1080.6L/h饮用净水解决设备设立在地下三层,440层采用变频水泵加压供应,在地下三层设灭菌仪。2、变频调速泵供水系统:水泵流量Qb=qs*3600+qx=0.96*3600+1426.1=4882.1L/h水泵扬程Hb=h0+Z+h=3+148+8.4=159.4mh0:最不利点流出水头3mZ:最不利龙头与净水箱之间几何高差148.0mh:最不利龙头到净水箱总水头损失(按照铜管设

31、计)h=1.1IL=8.4mQ=4.88m3/h,DN30mm,v=0.66m/s,1000i=21.0,L=400m;因此水泵选用Q=4.88m3/h,H160m,n=2900rpm,N=18.5Kw,保证管道内部水量6个小时循环一次。3、在地下三层直饮水泵房内设循环水泵:Q=1.1m3/h,H20m,n=2900rpm,N=0.18Kw,(四)排水1.化粪池选型:排水系统考虑采用分流,污水进入化粪池,废水作为中水水源使用。住宅每人每日污水量取30L/人/d,污水停留时间12h,污泥清挖周期90天化粪池有效容积:V=V1+V2=20m3V1:污、废水某些有效容积;V1Nqt/2400*100

32、00.7*876*30*12/24*10009.3m3V2:浓缩污泥某些容积;V2=a*N*T(1-b)*K*1.2/(1-c)*1000=0.4*0.7*876*90*(1-95%)*0.8*1.2/(1-90%)*1000=10.7m3依照建筑图餐饮部份座位数约为2724座则:餐饮部份座位数为2724座则:V1=10%*2724*40*12/24*1000=5.45m3V2=0.7*2724*10%*90*(1-95%)*0.8*1.2/(1-90%)*1000=8.23m3V=V1+V2=13.68m3住宅和公建共用化粪池一座参照原则图集92S214,使用人数与化粪池对照,采用1150A

33、01化粪池,有效容积50m3一座。2.地下三层集水井内潜水泵选型:(1)消防电梯集水井Q=10L/s,H=1.1*(14.5+3.0+5.0+1.0)=25.85m管径DN100,V=1.15m/s,1000i=26.9,L=100mh=1.25*100*0.0269=3.3m排水机坑底到排水管出口几何高差为14.5m水泵损失为3.0m止回阀损失为5.0m出流水头为1.0m水泵安全系数为1.10选用Q=36m3/h,H=30m,n=2900rpm.N=5.5Kw集水坑300015001200,坑底比消防电梯井道深1.2m,有效容积为3.01.50.83.60m35分钟排水泵流量10605/10

34、00=3.0m3,且不不大于2m3,满足规定。(2)另在地下三层设6个集水井,内设潜水泵Q=10L/s,H=30m,n=2900rpm.N=5.5Kw集水坑15001500,有效容积为1.51.51.43.15m35分钟排水泵流量10605/1000=3.0m3,满足规定。(3)生活和消防水泵房内设集水坑,考虑生活进水管De90,v=1.0m/s,消防水池进水管DN100,v=1.1m/s,事故溢流时排水因此在两个泵房内共设集水井潜水泵共为4台。每台Q=36m3/h,H=30m,n=2900rpm.N=5.5Kw。(4)中水机房内设立集水井,排除机房内事故及溢流排水,选用每台Q=36m3/h,

35、H=30m,n=2900rpm.N=5.5Kw潜水排污泵。(5)游泳池水解决机房内设立排水沟排水。五、耗热量计算:游泳池水耗热量计算:游泳池池水表面蒸发损失热量:QZ=4.2V(0.0174Vf+0.0229)(Pb-Pq)F*760/BQZ=4.2581.9(0.01740.5+0.0229)(26.7-14.7)225=57.74Kw/h池底和池壁传导损失热量:20%QZ=11.55Kw/h新鲜水加热量:Qb=aqb(ts-tb)/tj=1.163337501.0(27.0-4.0)/16=37.62Kw/h耗热量共计:57.74+11.55+37.62=106.91Kw/h桑拿某些淋浴耗

36、热量计算:热水量按最大小时热水量计算:Qh=2.1m3/hQ耗=1.163*2.1*1000*(40-4)=67.84Kw/h六、冷却循环水系统:1、冷却循环水量计算:依照暖通工种所提资料,采用RT200离心式冷水机组两台和RT160离心式冷水机组两台,取冷却塔进、出水温度37、32。制冷机总冷量为180.0万kcal/h,餐饮部份单台冷机制冷量为50.0万kcal/h,公寓部份单台冷机制冷量为40.0万kcal/h。餐饮部份冷却循环水量:1.25500000/(51000)125m3/hQ250m3/h公寓部份冷却循环水量:1.25400000/(51000)100m3/hQ200m3/h2

37、、冷却塔选型:按照80100选取冷却塔循环水量餐饮部份选用单塔125m3/h原则方型超低噪声横流式冷却塔两台,进塔水温t137,出塔水温t232,湿球温度25,节能离心风机,冷却塔安装在地上三层屋面。公寓部份选用单塔100m3/h原则方型超低噪声横流式冷却塔两台,进塔水温t137,出塔水温t232,湿球温度25,节能离心风机,冷却塔安装在地上三层屋面。3、冷却循环水泵选型:流量:餐饮部份流量250m3/h,公寓某些流量200m3/h。扬程:管道水头损失Q250m3/h,DN250,L200m,v1.40m/s,1000i12.3取局部水头损失为沿程水头损失30%则管道水头损失=1.320012

38、.33.20mQ200m3/h,DN250,L250m,v1.12m/s,1000i8.20取局部水头损失为沿程水头损失30%则管道水头损失=1.32008.202.13m冷水机组阻力约8m水泵损失:3m塔高及进塔水压:25mY型过滤器水头损失2.0m综合餐饮某些3.2+8+3+25+241.2m取H1.1541.247.38m公寓某些2.13+8+3+25+240.13m取H1.1540.1346.15m故餐饮某些选用立式多级离心泵两台,两用,配原厂减振基座等全套。水泵性能:Q125m3/h,H50m,N=15kw/台。水塔N=5.5kw/台故公寓某些选用立式多级离心泵二台,两用,配原厂减振

39、基座等全套。水泵性能:Q100m3/h,H50m,N=15kw/台。水塔N=5.5kw/台4、冷却塔补水建筑中水经解决后,达到循环冷却塔用水水质原则,中水贮水池与消防水池合建,冷却塔补水由中水贮水池提供,并有消防水量不被动用办法。七、中水某些:中水原水量计算:Q1=0.7*0.8*240*36%*876=42.38TQ2=0.7*0.8*33.75=16.88TQ3=0.7*0.8*10.5=5.88T中水用水量及原水量见下表:中水用水量某些中水水源量计算(以设计优质杂排水为水源)项目面积、车位、补水量用水定额日用水量项目日排水量地下停车场冲洗11000M22L/M2.次22.0T/2d住宅某

40、些优质杂排水沐浴盥洗42.38T冲洗汽车,按照日洗轿车25考虑213车位30L/辆.次1.60T游泳池某些每日更新水量18.9T室外绿化5000M22L/M2.次10.0T道路浇洒4000M20.20L/M2.次0.80T桑拿洗浴排水5.88T冷却塔补充水量按照循环水量14.5T共计中水使用量38.9T中水原水量67.16T八、雨水量计算:大连暴雨强度公式:q=1900(1+0.66lgp)/(t+8)0.8(1)公建某些屋面设计降雨历时t=5min,p=10aq=4.05l/s.m2qy=405*0.9*3200/10000=116l/s高出汇水面有效受水侧墙,取水平长度为100m,h取130米。则s=100*130/2=6500m2qy=405*0.9*6500/10000=237l/s塔楼屋顶及裙房屋顶汇水面积共取2200m2qy=405*0.9*2200/10000=237l/s塔楼屋顶及裙房屋顶汇水面积取2200m2qy=405*0.9*2200/10000=80.19l/s(2)室外场地设计降雨历时t=5min,p=3室外场地q5=1900*(1+0.66lg3)/(5+8)0.8=321l/s.ha场地取5000m2qy=321*0.6*5000/10000=96.3l/s
