施工组织设计（方案）报审表
工程项目名称：东北东部铁路白和段 施工合同段：DT1 编号：
致 沈阳铁路局监理公司东北东部铁路白和段工程监理站 ：
我单位依照施工合同关于规定已编 301水库大桥 钢筋混凝土 沉井围堰 工程施工组织设计（方案），并经我单位技术负责人审查批准，请予以审查。
附：施工组织设计（方案）
承包单位（章）
负 责 人
日 期
专业监理工程师意见：
专业监理工程师
日 期
总监理工程师意见：
项目监理机构（章）
总监理工程师
日 期
建设单位意见：
建设单位（章）
负责人
日 期

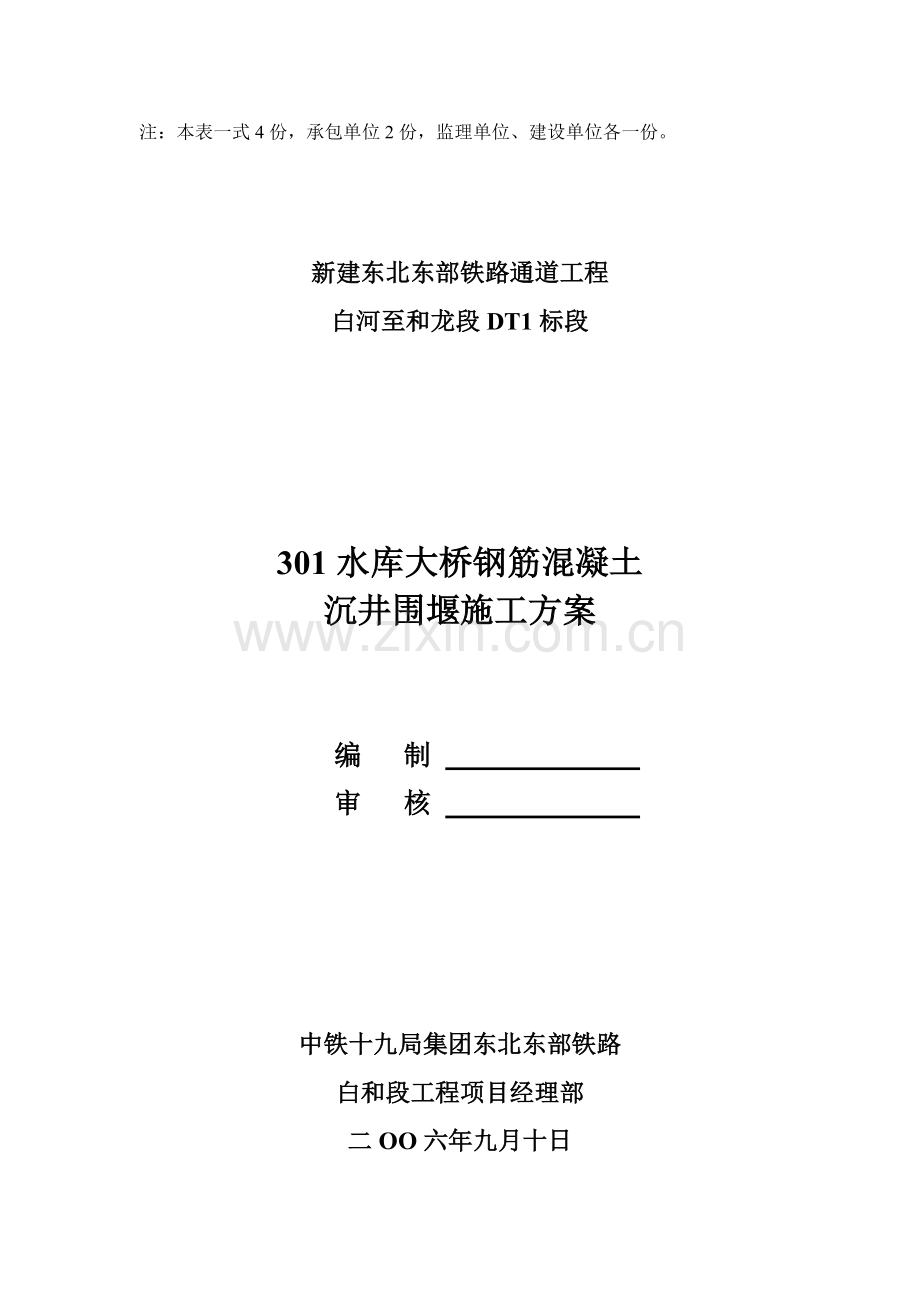

注：本表一式4份，承包单位2份，监理单位、建设单位各一份。
新建东北东部铁路通道工程
白河至和龙段DT1标段
301水库大桥钢筋混凝土
沉井围堰施工方案
编 制
审 核
中铁十九局集团东北东部铁路
白和段工程项目经理部
二OO六年九月十日
一、工程概况
301水库大桥中心里程DK6+962，为12-32m预应力砼梁；桥梁全长412.15m，本桥为跨越301水库而设，设计水位为630.7m，常年最大水深10m，依照现场实际地质状况及施工需要，在变更设计图基本上，对7#~11#承台又整体提高了1m，桩底标高维持原设计不变，配筋相应增长，4#~6#因水深较浅，考虑到冰压力影响标高不变。
二、地质状况
原设计图纸桥址处地质状况表层为中砂覆盖层，下伏玄武岩，但依照潜水员水下探摸及打桩等状况看，水中表层普遍为一层大粒径孤石，覆盖层较薄，钢管桩主线无法插打。
三、施工方案
（一）方案选用思路
由于钢管桩无法打入到河床中，使得原定钢管桩方案无法实行，水中平台无法搭建，钢筋混凝土围堰无法下沉到设计标高，鉴于此，我单位又邀请关于方面专家到现场研究下步施工方案，专家提出如下几方面意见：
1、鉴于301水库河床地质状况特殊性并结合考虑到301水库实际功用、水深状况，在不影响301电站正常工作状况下，水中墩采用先筑岛后开挖下沉钢筋混凝土堰方式进行。
2、由于河床底普遍存在一层大直径孤石，下钢围堰至河床下4-5m较困难，因而建议改为高桩承台基本，桩径由φ125改为φ150.
3、围堰封底厚度按2m考虑。
（二）沉井尺寸拟定
本桥承台最大尺寸为7.1m×10.6m；最小尺寸为6.6m×10.6m；考虑到下沉过程中偏差及施工沉井进度规定，钢筋砼沉井按最大承台尺寸考虑，每边加大50cm，沉井壁厚80cm，高度按最大水深10m加上1m设计，钢筋最大直径为φ28，底部刃脚高度80cm，底宽15cm；为了提高刃脚处强度，在下沉过程中不致破裂，刃脚处用10mm钢板进行加固解决，各墩处沉井高度重要是依照承台底加上2m，并高出水面1m拟定，各墩处沉井高度如下表：
各墩沉井高度表
4#墩
5#墩
6#墩
7#墩
8#墩
9#墩
10#墩
11#墩
承台底标高
624.73m
624.73m
624.73m
624.73m
623.73m
623.73m
623.73m
623.73m
水面标高
630m
630m
630m
630m
630m
630m
630m
630m
水面距承台底高度
5.27m
5.27m
5.27m
5.27m
6.27m
6.27m
6.27m
6.27m
沉井高度
8.5m
8.5m
8.5m
9.5m
9.5m
9.5m
9.5m
9.5m
注：1、封底砼按2m考虑
2、高出水面按1m考虑
3、水面标高按630m考虑。
（三）钢筋砼沉井施工
1、场地解决
本桥4#~6#墩已经用爆破风化料筑岛填筑完毕，并经压路机碾压过，表层较坚硬，在施工前需要将表层松软泥及水清除干净，换上同种填料土，并将场地重新夯实整平，以防止在砼浇筑过程中发生不均匀沉陷拉裂砼。
按沉井位置精确放出十字中心线，并沿周边方向每1.5m放一点，以随时检查围堰位置精确，为了保证在浇筑砼时不发生沉陷；在刃脚处先换填20cm碎石垫层，宽度50cm，在碎石垫层上浇筑一层10cm厚砼垫层，做为沉井施工底模。
2、沉井分节拟定
依照本桥4#~11#承台底标高、封底砼厚度及高出水面距离，沉井总高度有8.5m和9.5m两种，本桥开挖采用排水下沉，机械配合人工开挖，故在考虑沉井分节时8.5m分为3节，分别为3m、3.5m、2m；9.5m分为3节分别为3m、3.5m、3m。
3、围堰刃脚制作及安装
考虑到本桥覆盖层下为孤石及筑岛填料为石料，围堰下沉过程中刃脚处受力较大，同步考虑到水深及爆破影响，刃脚底部设立钢刃脚，由两块10mm厚钢板焊接。两块钢板间用∠70×70角钢焊成刃脚钢桁架，并与钢板一同焊成一种刃脚条，高度为80cm，角钢间距为50cm，钢围堰N1、N2、N3、N4钢筋均要伸到刃脚底部，以加强刃脚与围堰整体性。
15cm
4、钢筋绑扎与模板支立
本围堰筹划使用大块竹胶板做为模板，长处是面积较大，支立较快，裁切也较以便，缺陷是加固支撑量较大，刃脚下模板应按拆除顺序分段布设，预先断开，在立模之前，钢刃脚可按放线位置直接放于底模上。模板要保证平滑，板缝间要不漏浆，支撑拉杆和拉筋之间要牢固，井壁垂直度要符合规定。
模板安装顺序：刃脚斜面及隔墙底面模板 井孔模板 绑扎钢筋 设内外模支顶 支立外模板 设内外模间拉筋
调节各某些之间尺寸 全面紧固支顶、拉杆 固定撑杆和地缆
钢筋绑扎是在内模（井孔）已支立完毕，外模尚未扣合时进行，也可以先行将内外两片钢筋骨架焊接绑扎好，再支立内外模。为了加快进度，还可以焊接构成大片运用吊车焊接构成整体，重要是看现场施工条件和工期而拟定，但要注意分节预制时，要保证主筋预留不不大于钢筋焊接规定长度。
5、砼浇筑养生拆模
（1）浇筑沉井围堰采用C30钢筋砼，现场拌合站供应，砼运送车运送，吊车吊放入模方式，插入式振捣棒人工振捣密实。
围堰砼应沿井壁四周对称进行浇筑，避免砼面高底相差悬殊，以防产生不均匀下沉导致裂缝。每节沉井砼都应分层均匀，持续地浇筑直至完毕，振捣要密实，不漏振、但是振、以保证砼质量。
（2）养生：围堰浇筑后10h即可遮盖洒水养护，由于当前气温不很高，白天应多洒水，夜间应加强覆盖。
施工期间，室外最低气温低于-3℃或室外平均气温低于+5℃时，要按冬季施工规定施工。
底节沉井围堰强度必要达到100%，别的各节强度容许达到70%时方可进行下沉。
围堰砼强度达到2.5Mpa以上时砼顶面可凿毛。
（3）围堰拆模时应注意如下问题：
①砼强度达到2.5Mpa以上时，方可拆除直立侧面模板，且应先内后外。
②在砼强度达到70%以上时，方可拆除刃脚斜面支撑及模板。
③拆模顺序：内侧模板 外侧模板 刃脚斜面支撑及模板。
④拆模后下沉前，应对称凿除砼垫层。
（四）钢筋砼围堰下沉
依照现场状况，下沉准备采用排水开挖（筑岛上），机械配合人工；射水吸碴下沉，爆破人工配合（河床处）
1、筑岛上下沉
开始下沉时，先用挖掘机进行开挖，由于在筑岛面开挖，普通挖掘机已不能满足规定，故采用长臂挖掘机进行。开挖时应对称进行保证均匀下沉，刃脚内侧回填土用人工进行分层挖除，使刃脚处脱空，借助沉井重力下沉。依次向下，当开挖至水面下需排水时，应先选取一种恰当位置先挖一种较深积水坑，以便于抽水，然后按照上述环节进行开挖。同步，当水较大时也可以采用高压射水办法冲掉刃脚处土体，用挖掘机挖除。当需要接筑后一节沉井时应先在刃脚处做恰当回填，防止沉井加重后下沉产生偏斜。
2、河床上下沉
沉井下沉至河床时，可按下图所示，分1、2两部依次开挖。风化或软质岩层可用风镐等铲除，较硬可打眼放炮。中间某些“3”如石质不好，可在最后挖除；如石质良好，可以不动。
开挖“2”时可采用跳槽法。即沿刃脚周长等提成若干段（每段长约1m），先隔一段挖一段，留下定位承垫处，将别的各段全挖掉，待清除残渣用较小粒径砂砾回填刃脚后，再挖除定位承垫处岩石，然后逐渐挖除回填料使沉井均匀平稳下沉。
开挖岩层时可先打斜炮眼，其斜度大体与刃脚内侧斜面平行，并伸出刃脚15cm~20cm，使开挖宽度超过刃脚5cm~10cm，开挖深度宜为40cm。
每一炮装药量不超过0.2kg，最佳选用点发雷管或毫秒爆破器，使电雷管各炮分开起爆。
井下爆破时，一切工作人员（涉及抽水机操作手）要所有撤到安全地方，待爆破完毕及时开始抽水。
岩层开挖示意图
（五）沉井下沉中障碍物解决：
沉井在下没过程中不免会遇到倒木、孤石、破残圬工、铁件等障碍物。一旦发现障碍物要及时停止下沉，进行详细探查，拟定障碍物位置及形状尺寸，采用如下办法解决。
1、刃脚下遇到倒木时可将其破碎或掏移，使其离开刃脚后取出。
2、刃脚下遇到孤石时，小可将周边掏空取出；大块可先清除其覆盖土，寻找弱点进行开挖，先将小块清除，形成逐渐扩大坑后，再将其撬翻离开刃脚取出。亦可采用风动工具打眼爆破成小块取出。爆破刃脚下孤石，须打平行于刃脚斜面炮眼，且装药量不超过0.2kg，其扇面还要盖压上装土草袋等重物，以防损伤刃脚。
3、潜水清除孤石时，除打炮眼外，还可以运用高压射水将石下掏出小洞放药爆破。刃脚下遇铁件障碍时，可采用水下切割清除。
（六）沉井围堰封底
沉井围堰下沉至设计标高后就可以进行封底工作，封底砼采用2m；由于沉井尺寸较大采用水下封底办法。在沉井长度方向一边并排设立2根导管，固定于两根可移动支架上，从一边依次向另一边浇筑砼，在移动过程中要保持均匀，不要移动过快或过慢以保证封底砼厚度及密实性，在封底过程中要随时测量砼面，以保证厚度。
（七）沉井下沉注意事项及纠偏办法
1、 注意事项
（1）下沉时应统一指挥，保证平稳下沉，在施工期间应密切注意水位变化，昼夜观测，超过警戒水位时，要及时解决。
（2）沉井下沉位置对的与否，开始2～3米以内，要特别注意保持平面位置与垂直度对的，以免继续下沉时不易调节。
（3）为减少下沉摩阻力和后来清淤工作，最佳在沉井外壁随下沉随填砂办法，以减轻下沉困难。
（4）挖土应分层进行，防止刃脚挖土太快以防突沉伤人，再挖土时，刃脚处不准有人操作或穿行，以免刃脚处切土过快伤人，
（5）在沉井开始下沉和将沉至设计标高时，周边开挖深度应不大于30cm或更薄某些避免发生倾斜，在离设计标高20cm左右时应停止取土，依自重下沉至设计标高。
（6）井下操作人员应戴安全帽，穿胶鞋，防水衣裤；施工现场应用备用电源，潜水泵应配装漏电保护器。
2、纠偏办法
沉井下沉过程中，因地质不同或其他方面因素如操作上也许会发生倾斜和位移，如遇此种状况应采用如下办法：
（1）纠编前应认真分析产生倾斜或位移因素，然后采用相应办法；如遇刃脚处有障碍物，应先清除障碍物。
（2）纠正倾斜时，要采用在倾斜侧挖土、压重，另一侧不动，以增长沉井竖向荷载，达到下沉目。或在另一侧刃脚加支垫，对边挖土下沉办法纠正。
（3）纠正位移时也要先挖土，使沉井底面中心倾斜，然后在另一侧再挖土。使沉井恢复竖直状态，如此重复，直至移至设计中心线。
（4）纠正轴扭时，在一对角线两角挖土，在此外两对角填土，借助于刃脚下不相等土压力形成扭矩，达到纠正轴扭效果。
（八）筑岛外侧围堰施工
本桥采用先筑岛后下沉钢筋砼围堰办法施工，由于本地缺少不透水粘土，在填筑4#~6#墩，采用风化料，渗水很强，这使围堰开挖下次带来一定难度，故在4#~6#墩既有筑岛外侧坡面水中用彩条布包裹严密，下部潜水员在水中用砂袋压紧，并于外侧填筑一条非渗水土，填筑至水面上用压路机碾压密实，保证在下沉过程中尽量减少侧壁渗水量，在填筑7#~11#墩时外侧及下部采用非渗入水土填筑，考虑到机具行走，在顶部填筑1m左右风化石料，这样可以减少沉井围堰下沉过程中难度。
四、重要工程数量
重要工程数量表
桩号
4#
5#
6#
7#
8#
9#
10#
11#
共计
沉井高度
m3
8.5
8.5
8.5
9.5
9.5
9.5
9.5
9.5
C30沉井砼
m3
305.15
305.15
305.15
342.43
342.43
342.43
342.43
342.43
2627.6
C30封底砼
m3
241.05
241.05
241.05
241.05
241.05
241.05
241.05
241.05
1928.4
C20垫层砼
m3
4.56
4.56
4.56
4.56
4.56
4.56
4.56
4.56
36.48
碎石垫层
m3
4.56
4.56
4.56
4.56
4.56
4.56
4.56
4.56
36.48
￠28钢筋
kg
35869.1
35869.1
35869.1
36458.5
36458.5
36458.5
36458.5
36458.5
289900
￠16钢筋
kg
19859.6
19859.6
19859.6
22395.2
22395.2
22395.2
22395.2
22395.2
171555
70×70角钢
kg
0．565
0．565
0．565
0．565
0．565
0．565
0．565
0．565
4．52
10mm钢板
t
6．062
6．062
6．062
6．062
6．062
6．062
6．062
6．062
48．50
五、质量保证办法
1、浇筑沉井围堰底模时一定要解决好其下土层，要保证土层密实，以防止在浇筑砼时发生不均匀沉降。
2、在支立沉井围堰底模时应精确地放好十字中心线及沉井围堰轮廓线，保证沉井位置对的。
3、要加强砼养生工作，第一节沉井必要达到100%时方可下沉。
4、两节沉井接茬时表面要凿毛，并设止水凹槽，防止漏水。
5、下沉时要经常测量中心线，保证平面位置对的。
6、封底砼浇筑时要精确测量高度，保证封底标高。
六、安全保证办法
1、随时注意土层变化状况，严格控制刃脚附近除土深度，注意分析发出声响，慎防翻砂涌水。
2、备好一旦发生翻砂涌水时工作人员出井设备。
3、保证井顶卸土或挖装时不向井下掉土。
4、弃土不得接近井壁，避免对沉井发生一侧超载压力引起沉井偏斜。
5、井下操作人员应带好安全帽，穿好鞋，防水衣裤，施工现场应设备用电源，潜水泵应装漏电保护器。
七、环保办法
本工程重要污染源为废水、泥浆和固体废弃物污染。在本工程施工中，我单位将严格遵守《环保法》以及有关法律、法规、规章制度，严格执行“三同步”即：同步设计、同步施工、同步竣工，不留尾巴、不留后患，采用一切合理办法保护现场内外环境，保证环保目的圆满实现。
水资源保护及污染防护办法
施工过程中对水污染重要是施工产生污水，污水中含悬浮物、油类物质、石屑及石粉、碱性物质。在施工中要采用有效办法，保护水源不受污染。
现场存储油料地面进行防渗解决，如采用防渗砼地面、铺防油毡等办法。在使用过程中，要采用防止油料跑、冒、滴、漏办法，防止土壤受到污染。
外加剂等应库内存储，妥善保管，防止污染环境。
加强对地表水和地下水水质监测，配合本地环境监测部门搞好舆论宣传和监督工作，加强对沿线施工废水控制，发现新污染问题及时进行解决，防止水质恶化。
基坑弃土和污水妥善解决。
认真规划施工道路，做好暂时道路管理、使用，并做好道路排水和边坡防护，避免雨水冲刷，引起水土流失。暂时道路使用时没有扬尘、积水，避免破坏植被。
环护和水保领导小组
副组长：生态环保部部长
安全质量部部长
工程技术部部长
筹划合同部部长
组长：项目经理
物资设备部部长
检测中心主任
各工程队队长
环保和水土保持组织机构框图
八、森林防火办法
依照《森林防火条例》规定及我单位在林区施工安全状况，认真做好春秋两季森林防火工作。
1、消除一切也许导致火灾、爆炸事故根源，严格火源、易燃易爆物及助燃物管理。
2、密切配合本地关于部门做好施工现场周边山区林木防火工作，在林区设立防火标志，加强平时警戒巡逻。
3、实行重要领导负责制，在本地政府统一领导下、层层贯彻森林安全防火包保责任。要建立以“十人联防”为重要形式群防群护组织。大力动员和组织全体职工积极积极开展森林安全防火工作。
4、严密组织全员职工广泛开展森林防火法规、规章、和管理制度和防火安全知识教诲，做到懂法、守法。要坚持依法治火，杜绝职工使用电炉、乱扔烟头等行为，严肃打击故意纵火和破坏防火设施设备犯罪行为。
5、重点抓好炸药库、材料库、油库、变电所、木工房等部位防火防爆工作。在炸药库等地设立接地和避雷装置，防止雷电引起火灾。
6、发现森林火情，各工程队要及时上报并组织扑救，不得迟延或者隐瞒森林火情、火灾、对迟报森林火情、瞒报森林火灾直接负责人和关于领导等予以行政处分。构成犯罪，由司法机关依法追究刑事责任。每个职工都要认真履行报告森林火情、火灾行为。
7、在森林防火戒严期内，各施工单位严密组织森林火情瞭望，巡护和入山检查工作，严防火源入山，进入林区人员必要办理入山证。自觉接受森林防火安全检查和教诲，履行防范森林火灾义务，严格遵守林区防火规定。长白山是国家自然保护区，和中俄、中朝边境高火险地段，实行封闭防火。其他高山火险林区封山防火办法由本地政府拟定。我单位必要执行白河林业局和松江镇人民政府安全防火规定。
8、在森林防火期内，未经本地政府或其受权单位批准，任何单位和个人不得在林区野外用火，禁止上山入林人员携带火种或易燃品。禁止违背森林防火安全规定进行生产作业。禁止将未熄灭碳灰、等置于室外，违者视情节依法予以惩罚。禁止在野外吸烟或以纪念名义烧纸。违者是正式职工除予以经济惩罚外，一律开除公职。非正式职工一律从重予以经济惩罚；对引起森林火灾并导致严重后果；由司法机关依法追究刑事责任。森林防火期内，禁止一切野外用火。
9、营区建设要符合安全防火规定，营区内每个宿舍都要设防火安全员。施工现场要有专人监护，并设吸烟室。
10、各队施工管区为各防火管段。实行队长负责制，对职工进行消防安全训练，生活区及施工现场配备足够灭火器材。
11、工程队要组建一支30人灭火消防队(队长带队)保持一级战备状态，做到一有火情及时出动，防火期内各工程队要服从本地防火指挥部领导和调度。
12、提前编制防火应急预案，对防止火灾采用办法进行规定，并组织全员进行学习，一旦发生火灾，及时启动本应急预案。
附：重要机械设备表
重要人员表
沉井围堰施工横道图
沉井构造示意图
重要机械设备表
序号
设备名称
规格型号
数量
备注
1
强制拌合机
JS750
2台
2
装载机
ZL50
1台
3
发电机
120kw
2台
4
挖掘机
CAT325L
1台
5
钢筋切断机
1台
6
电焊机
BX400
4台
7
钢筋弯折机
1台
8
泥浆泵
4台
9
空压机
2台
10
吊车
20T
1台
11
自卸运送车
30T
2台
重要劳动力配备表
序 号
工序名称
人员配备
备 注
1
钢筋加工安装
10人
2
模板加工安装
8人
3
砼施工
6人
4
沉井围堰下沉
20人
涉及抽水、人工挖土、两班倒
301水库桥沉井围堰施工横道图
工作内容
二00六年
二00七年
9月
10月
11月
4月
5月
6月
10
20
30
10
20
31
10
20
30
10
20
30
10
20
31
10
20
30
5#一节沉井预制下沉
10
30
5#二节沉井预制下沉
1
17
5#三节沉井预制下沉
18
15
6#一节沉井预制下沉
15
5
6#二节沉井预制下沉
6
23
6#三节沉井预制下沉
24
10
7#一节沉井预制下沉
10
30
7#二节沉井预制下沉
1
17
7#三节沉井预制下沉
18
5
8#一节沉井预制下沉
15
5
8#二节沉井预制下沉
6
23
8#三节沉井预制下沉
24
10
9#一节沉井预制下沉
21
25
5
10
9#二节沉井预制下沉
11
15
22
27
9#三节沉井预制下沉
28
2
15
11#一节沉井预制下沉
26
30 10
15
11#二节沉井预制下沉
16
20 27
2
11#三节沉井预制下沉
3 8
