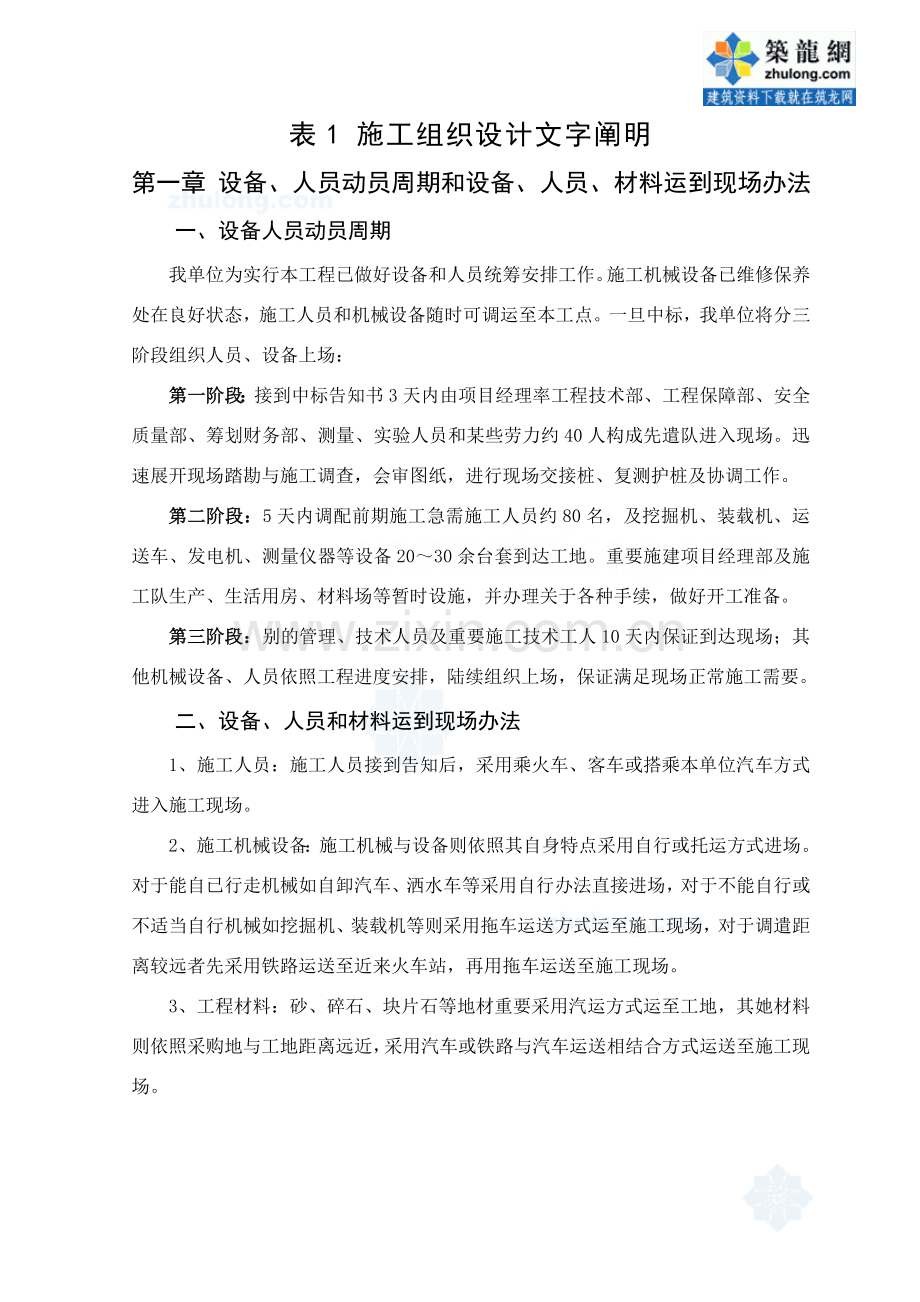

省道改建综合项目工程综合项目段滑坡治理综合项目工程综合项目施工组织设计.doc

表1 施工组织设计文字阐明第一章 设备、人员动员周期和设备、人员、材料运到现场办法一、设备人员动员周期我单位为实行本工程已做好设备和人员统筹安排工作。施工机械设备已维修保养处在良好状态，施工人员和机械设备随时可调运至本工点。一旦中标，我单位将分三阶段组织人员、设备上场：第一阶段：接到中标告知书3天内由项目经理率工程技术部、工程保障部、安全质量部、筹划财务部、测量、实验人员和某些劳力约40人构成先遣队进入现场。迅速展开现场踏勘与施工调查，会审图纸，进行现场交接桩、复测护桩及协调工作。第二阶段：5天内调配前期施工急需施工人员约80名，及挖掘机、装载机、运送车、发电机、测量仪器等设备2030余台套到达工地。重要施建项目经理部及施工队生产、生活用房、材料场等暂时设施，并办理关于各种手续，做好开工准备。第三阶段：别的管理、技术人员及重要施工技术工人10天内保证到达现场；其他机械设备、人员依照工程进度安排，陆续组织上场，保证满足现场正常施工需要。二、设备、人员和材料运到现场办法1、施工人员：施工人员接到告知后，采用乘火车、客车或搭乘本单位汽车方式进入施工现场。2、施工机械设备：施工机械与设备则依照其自身特点采用自行或托运方式进场。对于能自已行走机械如自卸汽车、洒水车等采用自行办法直接进场，对于不能自行或不适当自行机械如挖掘机、装载机等则采用拖车运送方式运至施工现场，对于调遣距离较远者先采用铁路运送至近来火车站，再用拖车运送至施工现场。3、工程材料：砂、碎石、块片石等地材重要采用汽运方式运至工地，其她材料则依照采购地与工地距离远近，采用汽车或铁路与汽车运送相结合方式运送至施工现场。第二章 重要工程项目施工方案、施工办法第一节 工程概况一、地理位置78省道（xx线）改建工程项目K23滑坡治理工程（第10合同段），工程位于78省道K22+600K22+900、K22+900K23+200、K23+200K23+370段，项目地点为xx县xx镇。二、沿线自然地理、地质状况（一）地形、地貌本工程地貌属于xx-xx侵蚀xx区和沿海平原区及其过渡区。海拔高程2.0-989.5m。地势中部高，南北低，中部河谷切割较深，地势陡峭，水系呈树枝状，雨季水位猛涨，水流湍急，枯水期流量较小。区内岩体大多风化强烈，山脊浑圆状为主，植被发育；少数花岗斑岩倾入岩体形成陡峭山体，植被不发育。（二）气候、水文路线所经地区位于xx省东南部，属亚热带海洋型季风气候，湿润多雨，四季分明，近年平均温度18左右，极端最高气温39.3，温差在20左右。年降雨量1850mm左右，重要集中在4-6月份，梅雨季节和79月份为台风暴雨期，约占全年降雨量50-60，近年平均蒸发量940mm，近年无霜期280天，近年平均相对湿度81。近年平均风速2.Oms，在台风期台风频繁，其风力普通为812级，最大可达12级以上。（三）地质、地震本工程位于华南xx系xx 被带xx-xx拗陷，区内构造以断裂为主，xx基本不发育，局部地区在挤压环境影响下有宽缓短轴背、向斜构造。断裂以北东向为主，局部有近南北向断裂，大多为浅层构造。常由一系列张性或扭性断裂及某些挤压带、劈理带等构造要素构成。工程区地震活动基本特性为震级小（不大于5级），强度弱（不不不大于6级），频率低。依照xx省地震局提供资料，xx省在北纬28-30度之间地震频率很低，为一相对安全区。三、沿线交通、动力和服务设施（一）进入工地交通项目地点与78省道老线相距不远，交通便利。78省道老线为山岭重丘三级公路，沥青路面。施工时，施工机械和施工材料可运用既有78省道公路和其她乡镇道路，经新修暂时施工便道进入各施工点现场，交通较为以便。（二）水、电、通讯等服务设施电力供需加设暂时输电线路，自备足够自发电；沿线有电讯供应；工地周边有水源可满足施工、生活用水需要；在县城、矾山镇、xx镇均有加油站，可提供燃油；市区、乡镇均有医院。四、设计技术指标工程治理目的是选取合理工程办法、辅以安全检测，保证78省道（xx线）改建工程K23滑坡治理工程（第10合同段）在降雨等因素作用下滑坡整体稳定，保证已有建筑及道路等设施安全，保护本地人民群众生命及财产安全。五、工程简介本工程K23滑坡治理工程按拟改建78省道里程桩号分为三个区段，即K22+600K22+900、K22+900K23+200、K23+200K23+370段，分别为滑坡1、2、3。治理工程涉及如下几种方面：1、滑坡1中前部及HP-1中后部拟建新78省道附近设立抗滑桩28根，在其后部已产生滑坡位置HP1-2及地形较陡位置进行削方减载；在滑坡前缘坡脚设立抗滑挡墙并回填上部弃方反压，并辅以截排水工程。2、滑坡2采用截排水工程。3、滑坡3在上部将路堑边坡坡率放缓至1：2.0，对滑坡后缘进行减载，并辅以截排水工程。4、对三个滑坡进行监测预警工程。在以上工程基本上，对削方减载形成坡面采用框格植草防护和绿化。六、重要工程项目及数量1、挖土方120442m3，弃方运送127344m3；2、浆砌片石排水沟456m/584m3，浆砌片石截水沟1216m/2217m3；3、坡体水平排水孔1450m，坡面绿化14948m2；4、挡土墙浆砌块石12527m3，抗滑桩共28根4698m3。六、招标质量及工期规定本工程招标质量规定为优良工程，招标筹划工期为6个月。第二节 质量、工期、安全、文明施工及环保目的一、质量目的中标后，我单位将建立强有力质保体系和质检系统，认真执行国家和交通部关于加强质量管理法规与文献，开展全面质量管理，严格按设计图纸、施工规范、规程和质量原则施工，保证工程质量达到优良。二、工期目的保证在监理工程师签发开工令规定期限内开工，并保证在6个月工期内完毕本合同工程所有工程项目，同步无条件服从业主对工期其她统筹安排。三、安全目的施工中，严格遵守国家关于安全生产法律法规及交通部颁发关于安全生产规定，建立健全各项安全生产管理机构，制定并贯彻各项安全生产规章制度和保证办法，消灭因工亡人事故，避免重伤，因工年受伤率控制在0.5如下。四、文明施工及环保目的保证文明施工，创文明施工原则化工地；贯彻和贯彻关于水土保持办法，保证施工现场及周边环境符合国家和本地环保部门规定。第三节 施工组织机构、重要管理人员及队伍安排一、现场施工组织管理机构上场后，咱们将本着精干高效原则，组织成立项目经理部，项目经理作为我公司全权代理人对本工程实行全面管理，实行项目经理负责制。项目管理采用一级管理体制，由项目部直辖施工队，压缩管理层次和中间环节，达到减少管理费开支，提高工效目。除项目经理、副经理、总工程师外，项目部内设四部一室共五个职能部门，即工程技术部(含量测监控中心)、安全质量部(含中心实验室)、筹划财务部、物资设备部、综合办公室（含保安、医疗、环卫组等）。拟设项目施工组织机构框图详见资格后审资料。二、重要专业管理、技术人员配备项目经理部及各施工队配备施工经验丰富、管理水平高专业管理、技术人员共计30人，其中，项目经理、项目总工等领导层配备注重其领导和协调能力，各专业工程师等专业技术人员配备注重其专业技术素质。重要专业管理、技术人员配备如表2.3-2所示。 重要管理和技术人员配备数量表 表2.3-2人员类别数量(人)人员类别数量(人)总数高档职称总数高档职称项目经理1专职安全人员2项目总工11机械技术人员1质检技术人员2计量人员1抗滑工程技术人员3财务人员2实验技术人员2其她管理、技术人员6测量、监测技术人员3合 计241三、项目经理部、各施工队人员配备及任务安排依照本工程特点、实际工程量及工期规定，为保证施工筹划顺利实行，除项目经理部外，另组建5个专业施工队进场，详细负责本合同段所有工程项目施工，施工期共投入施工人员326人，其中，各级专业管理、技术人员30人，技工190人，普通工人116人。项目部、各施工队人员配备及任务安排见表2.3-3所示。项目部、施工队人员配备及任务安排 表2.3-3序号施工队伍人数施工任务安排1项目经理部24控制全标段质量、安全、进度、资金，协调与内外关系2抗滑桩施工队100负责本合同段28根抗滑桩挖孔、钢筋加工、砼浇筑。3抗滑挡墙砌筑施工队90负责本合同段抗滑挡墙砌筑，回填土夯实等。4土石方工程队40负责本合同滑坡体刷坡开挖、运送。5防护排水工程队60负责本合同段坡面防护、排水工程施工。6综合保障队12负责本合同段拌合站、砼运送、材料运送等合 计326第四节 施工工期及施工进度筹划安排一、施工总工期安排依照招标文献规定，本工程招标工期为6个月。我单位依照初步施工方案设计，筹划安排施工总工期6个月，满足招标文献规定工期，其中，施工准备安排10天，抗滑桩安排3个月，抗滑挡墙4个月,滑坡1刷方3个月，滑坡3刷方2个月，坡体防护及排水工程5个月，收尾及交工验收安排10天。二、重要项目施工进度安排依照招标文献规定，本工程暂定于5月10日开工，详细开工日期以监理工程师签发开工令为准，各重要工程项目筹划开工和竣工时间如表2.4-1所示，各重要工程项目详细施工进度筹划安排详见投标书附表“表7 施工总体筹划表”。雨季及台风期总体施工进度较缓，筹划安排中已考虑。 重要工程项目施工筹划安排表 表2.4-1重要工程项目开工时间完毕时间用时（月）1、施工准备-5-10-5-200.332、滑坡1治理-5-20-10-315.333、滑坡2治理-6-1-7-114、滑坡3治理-5-20-8-2035、滑坡体监测-5-20-11-105.666、收尾、验收-11-10-11-100.33第五节 重要施工机械设备配备及材料供应一、重要施工机械设备配备依照本合同段施工总体安排，结合工程实际工作内容，施工机械设备与测量、实验仪器配备以保证工程施工工期、安全、质量为目的，以满足工程施工需要并略有富余原则进行配备。拟投入本工程重要施工机械和测量、实验、质检仪器详见资格后审资料表“表3拟投入本合同段重要施工机械及质量检测设备配备表”。拟投入本合同工程施工机械设备及检测设备保证按合同规定或在监理工程师指定日期内进场，工程施工期间，进场合有施工机械及材料实验、质检仪器设备，在未经业主和监理工程师批准批准，绝不擅自撤离现场。当业主或监理工程师以为投入机械、设备和实验、质检仪器不能满足现场施工需要或不能保证工程质量时，我单位无条件按规定在规定期间内进行调节。二、重要工程材料采购所有工程材料均由工地项目部材料保障负责采购。工程材料采购严格按照ISO9001质量体系中材料采购程序，在xx省省内外建筑材料准入产品中，通过招标方式择优选取，并报业主、监理、交通质量监督部门批准。1、水泥、钢筋：水泥普通采用散装水泥，择优在xx省省内外大型水泥厂家购进，运送以公路或铁路为主；钢材采用杭州或绍兴两家钢铁厂产品，省内供货局限性时需从附近外省市采购调入，运送以公路和铁路为主。 2、地材：依照现场调查，砂、砾石料线路区无法就地采购，需从外地调运。在线路沿线低山xx区，碎石料较丰富，可按照就近原则在就近采石场采购。其她片、块石等石料也可就近于低山区取用。其岩性为晶屑熔结凝灰岩、花岗斑岩等，质量和数量均可满足本工程需要。3、火工品：持有关证明材料及手续，经本地公安部门批准后在本地炸药库购买，并按规定保管和使用。4、别的工程材料：由施工单位在xx省省内外建筑材料准入产品中，采用招标方式择优选购。第六节 暂时工程及暂时设施布置暂时工程及暂时设施布置按照统筹规划、合理布置、满足施工生产需要，尽量运用荒地和坡地、少占耕地、符合环保、减少扰民原则进行布置和修建。重要暂时设施布置详见“表4 施工总平面布置图”。一、暂时道路布置通过现场调查，本工程与老78省道相近，材料设备运送可在运用老78省道基本上，再开便道进入运往各施工点。新修便道路基宽按4.5m宽考虑，路面宽按3.5m考虑，便道基层采用不不大于20cm厚片（碎）石垫层，其面层为5cm泥结碎石面层，便道每隔200300m左右及在急弯地段恰当加宽，并按规定在便道两侧设立边沟或排水沟。施工便道新建前，先征得该土地所有者及本地关于部门批准，并订立有关合同，便道竣工经监理工程师验收合格后方可通行。对乡镇道路上既有桥涵采用加固办法后，方可通行。本标段重要新修便道修建原则、长度及暂时占地面积见表2.6-1。 重要暂时便道设立表 表2.6 -1 设立位置阐明长度(m)暂时用地(m2)既有路滑坡1新修便道宽4.5m85383K22+600抗滑桩新修便道宽4.5m6027078省道抗滑挡墙新修便道宽4.5m60270合 计205923二、施工供电、供水、通讯及环保设施（一）施工供电：施工用电采用架设暂时线路，自装变压器，以搭接本地高压电网方式供应。依照施工需要，拟设1处变电点：设1台500KVA变压器，供应全线施工用电，配备1台200KW内燃柴油发电机组备用，以保证施工供电持续性、可靠性。（二）施工供水：依照现场条件，施工用水采用小河或溪沟中水，生活用水采用搭接本地居民水源或打井取水。（三）通讯：依照现场调查，工程区已有通讯网，施工通讯考虑就近搭接本地通讯网。为保证整个施工过程中内外通讯畅通，拟在项目经理部、各施工队及隧道施工值班室均安设程控电话，重要工地管理人员之间采用对讲机或手机联系。（五）排污及环保设施：本工程在施工中，严格执行环保设施与主体工程“三同步”规定，工地及生活区域均设立暂时排水设施，施工及生活污水均设循环沉淀池，达标后排放，施工和生活垃圾定点收集，定期清运。三、施工和生活营地建设施工驻地布置，以以便生产，以便职工生活，并恰当集中，便于学习和管理为原则，又因本工程工期6个月较短临建时间紧张，项目经理部拟租用工区附件老78省道旁民房，需要时自建结合租用。民房经重新布置装修，内设办公（含中心实验室等）、生活（含居住、食堂、文体、卫生所）等设施；其他施工队驻地依照现场地形条件以以便施工为原则在各工点附近布置，尽量就地租用民房，以节约暂时用地和节约临建时间。其她生产房如机修房、料库、加工房等依照不同用途，分别采用砖混构造或简易工棚。所有营地建设防护、围护、暂时道路、安全防火设施、雨污水设施、绿化美化均按照文明原则化工地规定进行布置和修建。四、砼拌和站依照现场施工需要，本合同段拟设立1座集中式砼拌合站。砼拌合站设于老78省道左侧，占地面积800m2，配备2台JS-500强制式砼搅拌机，同步配备3台砼搅拌输送车。砼拌和站砂石料场、拌和场地均用混凝土或条、块石硬化，砂、石料按规格分开堆放，插上标志，并设立隔离墙。五、料库、生产房、机械停放场及弃土场料库、加工房、机械停放场及维修房等依照施工规定修建，普通设立原则如下：1、袋装水泥库设于砼拌和场内，分类堆放，并做好防洪防潮工作。2、钢筋仓库与钢筋加工场、木材仓库和木材加工场宜布置在一起，以利加工和工程使用。3、炸药、雷管等火工用品基本无需求量，若需要可与本地爆破品配送公司联系采用当天配送。4、机械、车辆停放场和机械维修库设于道路旁边，以以便机械、车辆进出和维修。6、本标段共设立一座弃土场，位于线路K22600右侧3公路处，占地面积约9600m2。六、重要暂时工程数量 重要暂时工程数量表 表2.6-1项目名称单位数量说 明新修便道m205路基宽4.5m暂时供电设施座1设容量500KVA变压器暂时生活及办公用房m21500采用拼装式活动房和租用民房仓库、料库及生产房m2600采用砖混及简易式相结合砼拌和站m2800共1处,某些地面硬化机械停放场m2400共1处,地面整平压实弃土场m29600共1处第七节 抗滑挡墙施工方案、办法一、抗滑挡墙施工方案潜在滑坡1坡脚设立抗滑挡墙，挡墙重要参数如下：挡墙面坡坡率1：0.5，背坡坡率1：0.1，墙顶宽2.5m，墙高11.5m，采用倾斜墙地，坡率0.1：1。挡墙采用M10砂浆砌筑MU30块石，墙背设30cm排水砂砾垫层及纵向排水管，墙体设PVC排水孔。墙背采用滑坡上部削坡弃方回填压实，回填土体地表坡率不陡于1：2.0，墙顶顺坡体2m范畴内铺砌20cm厚浆砌片石封闭解决。挡墙每延米浆砌块石工程量为58.81m3，挡墙后回填弃方约35000m3。二、抗滑挡墙施工办法对挡土墙施工必要高度注重，按设计规定和监理工程师批示，制定详细施工操作筹划，贯彻检测人员，保证施工质量，杜绝安全事故，施工操作筹划报监理工程师批准后实行。特别需注意是，挡土墙墙基底开挖和清理，保证基底承载力及基本落在新鲜基岩上。抗滑挡墙砌筑可砌筑一截回填一截，运用墙背回填做工作面以减少材料垂直运送和脚手架搭设，使高挡墙施工变为矮挡墙施工。抗滑挡墙砌筑施工工艺图详见图2.7-1。1、基坑开挖：挡墙基坑采用机械开挖、人工配合，开挖后基底除满足承载力规定下，还应置于基岩上。基本埋置深度冲刷线如下1.5m。开挖时若发现基本较差，通过监理工程师拟定后须继续下挖，以保证基本埋置在稳定岩层上。当挡墙全面开挖也许诱发滑坡活动时，分段开挖，先开挖一段，浆砌回填后再开挖下一段。施工期对滑坡进行监测。2、石料选取：选取不易风化、无裂缝且尺寸、强度均满足规定硬质石料，抗压强度不不大于30MPa，其抗冻性指标符合规范规定。块石上下两面平行且大体平整、块石最小边长不应不大于15CM，尖角、薄边予以凿除，经修凿后块石平均粒径应符合施工图规定。砌筑前，其表面泥土、水锈应洗刷干净。3、砂浆拌和：采用砂浆机现场拌制，随拌随用。（1）砂浆标号应符合施工图规定，并有良好和易性、保水性、流动性。（2）砂浆所用水泥应按不同品种、标号、出厂日期、分别堆放，并保持干燥，不同品种水泥不得混合使用。如遇水泥标号不明及出厂日期超过三个月水泥，应复查实验，合格后才干使用。砂浆用水泥为硅酸盐水泥。砂子应选用已过筛中砂，不得有草根等杂质。拌制砂浆用水为饮用水，当采用其她来源水时，水质必要符合现行规范规定。（3）砂浆配合比应经实验拟定，砂浆成分应采用重量比配备，各成分派料误差控制规定误差以内。砂浆采用机械拌制，拌和时间自投料结束算起，水泥砂浆和水泥混合砂浆不得不大于2.0min，砂浆应拌和均匀。砂浆随拌随用，一次拌料应在其初凝之前用完，水泥砂浆须在3小时之内用完。在气温超过30摄氏底时，必要分别提前到2小时内用完。超过初凝时间砂浆不得重新拌和使用。挡墙工程施工工艺流 测量放样开挖基坑基底检测砌 筑基底应力、尺寸及标高勾缝、压顶验 收墙背回填砂浆强度检测图2.7-1 抗滑挡墙砌筑施工工艺图4、砌筑：砌体采用座浆法砌筑。（1）砌筑时，先将基底表面润湿，再座浆砌筑。先铺砂浆后砌筑，砌筑时严格施工，保证其大体砌平。石块安顿必要自身稳定，大面朝下，恰当摇动或敲击，使其平稳。施工时座浆及竖缝砂浆填塞饱满密实。铺浆均匀，竖缝填塞砂浆后插捣至表面泛浆为止。相邻石块错缝砌筑。必要时，每隔一定距离设立丁石。真正做到砌筑平整、稳定、密实。（2）砌筑上层砌块时，避免振动下层砌块；中断后恢复砌筑时将砌体表面加以清扫、润湿后再座浆砌筑。工作段分段位置设在伸缩缝处，各段水平缝保持一致，相邻段高差不超过1.2m。（3）砂浆必要饱满，不得叠砌和浮塞，不得采用外侧石块中间填心砌筑法，中间不得由铲口厂、斧刃石和过桥石。灰缝宽度普通为2030MM，石块间不得由互相接触现象，较大缝隙应用碎石片填塞。不得采用先摆碎石后塞砂浆或干填碎石块折办法。 （4）浆砌块石必要勾缝，勾缝应力求美观、匀称、块石形态突止、体现平整，如有溅染砂浆应清除干净。勾缝前认真清理缝槽并用水冲洗干净、湿润，勾缝采用比砌体砂浆高一级砂浆。（5）浆砌告一段落时，及时用草袋、麻袋覆盖砌体，进行洒水养护，养护时间普通不少于7天，所砌筑圬工砂浆，在初期硬化期间不应使其受雨水冲刷或水淹浸。（6）砌体构造尺寸采用预制框架模型或立杆挂线控制，施工过程中经常复核，以保证线型，砌体平整。5、伸缩缝、泄水孔：按设计图纸规定设立伸缩缝、泄水孔和反滤层。伸缩缝保持垂直，两侧平齐无搭叠。泄水孔、耳墙、砂砾反滤层与墙体同步进行。泄水孔预埋PVC管等，反滤层在砌高一层后即行填筑一层。6、挡墙回填反压：挡墙背运用刷坡弃方回填反压，回填土机械夯实，夯实原则符合施工图及规范规定；回填坡率不陡于1：2.0。第八节 滑坡卸载施工方案、办法一、滑坡卸载施工方案依照设计文献，对滑坡已产生滑动某些、滑坡后缘及滑坡体较陡位置进行刷方减载施工。刷坡后边坡坡率、每级边坡高度、平台宽度需符合施工图设计规定。削坡后坡面设立截水沟及排水沟，坡体设立排水孔，平台设立平台截水沟，坡面采用框格植草防护。滑坡体上部为人工填土，人工填土由碎石、块石、钒矿废渣、垃圾等堆填而成；其下为残坡积含碎石粉质粘土，碎石，局部为块石；下伏基岩。刷坡卸载某些为人工填土，可直接采用机械开挖，无需爆破。刷坡弃方外运，有抗滑挡墙地段，挡墙背侧就近运用刷坡弃方回填。机械开挖由上至下逐级开挖，由后向前、自上而下逐级开挖，开挖完位置及时用人工配合挖掘机整刷边坡。滑坡体顶部较缓，施工便道易如修筑，施工机械由便道至刷坡体顶部开展工作面。二、滑坡卸载施工办法1、技术准备、施工前一方面对设计文献进行现场调查与核对，恢复中线，复核横断面；、永临结合设计排水系统。设计原则：水不对滑坡体产生危害，不排入农田、耕地，不污染自然水源，不引起冲刷和淤积。暂时排水系统为坡顶截排水沟及引至永久排水系统沟渠。2、现场准备、调查自然状态下山体稳定状况，分析施工期间滑坡稳定性，发现问题及时解决。、清理现场，做好堑顶截排水设施。、在开工前需及时清理场地，配套挖掘机、自卸汽车等机械设备。3、施工办法开挖机械为大中型挖掘机，土方外运采用自卸汽车运送。刷坡每级边坡高度为8m，由上至下逐级机械开挖，每级一次性开挖究竟。严格按照测量放样开挖，为减少超挖及对边坡扰动，机械开挖预留0.5m保护层，人工开挖至设计位置。施工工艺见图2.8-1。禁止在施工范畴内进行土方堆载，应及时将土方清理浮现场。第九节 坡面防护及排水工程本工程滑坡体坡面防护及绿化采用浆砌片石框格植草；坡面排水工程采用坡顶浆砌片石截水沟、坡面浆砌片石截水沟和排水沟、平台截水沟，坡体水平排水管等。 一、浆砌片石框格植草施工框格骨架植草防护普通施工工艺流程为：坡表解决浆砌片石框格回填土植草。1、浆砌片石在坡面人工修整后进行施工，一方面由测量人员按图纸规定在已整平边坡上放线。2、片石由下而上垂直坡面栽砌成折型骨架，砌体要稳定、密实，并按图纸规定嵌入坡面，浆砌片石框格顶面施工水泥砼挡水条以发挥分格截水作用。3、坡面框格依照施工图规定设立浆砌片石加固带，坡脚设立C20砼护脚。4、框格内填土运用清基土方，回填土填充饱满。5、框格内按图纸规定进行撒播草籽或平铺草皮，选用草皮时，草皮在格中从下向上逐排错缝铺设压实，并用木桩或竹桩固定于边坡上。草坡在运送过程中用湿麻袋覆盖，以防太阳、大风和恶劣天气损害；对新植草皮洒水养护。二、排水沟、截水沟施工依照滑坡变形失稳影响因素及滑坡工程地质条件，以“截、排和引导”为原则布置地表工程，排水沟充分运用滑坡自然形成沟谷。施工时按照施工图设计位置布置，可依照实际地形详细调节。在刷方过程中，及时修好暂时排水工作，暂时排水严格与土方开挖同步进行，永久性排水工程需随着边坡逐级开挖而逐级设立。浆砌水沟施工工艺框图详见图2.9-1. 测量放样整形夯实水泥砂浆抹面平面尺寸、标高检测砂浆强度沟槽开挖砌筑 浆砌排水沟施工施工工艺框图2.9-11、排水沟、边沟等沟槽采用人工配合小型机械开挖。开挖成形沟槽，经监理工程师验收合格后，即可进行浆砌片石边沟、排水沟沟体砌筑。2、自制一批尺寸与设计相符截水沟钢筋骨架大样，土方开挖后，将大样中心与截水沟轴线控制点对齐，下底放置在设计标高处，稳固后带上线，依照带线后截水沟大样段面进行片石砌筑。3、排水沟沟底、两侧采用浆砌块石，砌筑砂浆采用M7.5，内壁两侧和底部M10砂浆抹面。排水沟每隔20m设立一条伸缩缝，缝宽20mm，沥青填塞，缝两侧浆砌片石找平。4、砌筑前，先将基底表面润湿，再座浆砌筑，若基底为土质，先将基底夯实，然后座浆砌筑。砌筑采用挤浆法，做至砂浆饱满，砌缝错开，表面平整。5、砌筑所用砂浆采用搅拌机现场拌制，随拌随用，禁止将前班拌制好砂浆留到下班使用。砌体完毕后，及时进行洒水覆盖养护。三、坡体水平排水管施工水平排水管横向间距均为15m，排水管长25m，详见治理工程平面布置图和坡面布置图。水平排水管采用外径75mmPVC多孔管外包土工滤布，硬质PVC管符合国标SG78-75规定。密实土层钻孔采用风动干钻法，松散人工填土钻孔采用跟管偏心钻钻进。对于水平钻孔施工程序为：1、安装水平钻机于预定孔口位置并使之平整稳固，按预定仰斜角度4。调节机头钻进。由于坡面堆积体松散，钻孔时采用套管跟进钻孔，钻孔进尺比设计埋设水管长度恰当加长。2、孔钻好后，将带孔眼(事先在管上部约三分之二范畴均钻10mm孔眼，以利进水。孔眼交错布置，轴向间距30cm，平面上呈梅花状布置。75mm硬质PVC管外包一层土工布(防止孔眼堵塞)旋插入孔中，直至预定深度，定位时应注意使管无孔某些向下，以利排水。3、全组孔位所有完毕后，为防孔口松动损坏，应及时用现浇混凝土或浆砌石以组为单位加以固定。4、排水孔施工时，及时观测已施工段每个排水孔出水量大小，对出水量较大路段恰当增长排水孔。第十节 滑坡体监测工程一、监测工程方案滑坡治理工程监测项目为：地表绝对位移监测、目视观测及抗滑桩阻滑效果监测。其中抗滑桩阻滑效果监测详细监测方案由监测单位详细布置。监测工程分为施工安全监测、防治效果监测、长期监测。本合同负责施工合同期内施工安全监测和防治效果监测。1、施工安全监测：（1）施工安全监测应对滑坡体进行实时监控，以理解由于工程扰动等因素对滑坡体影响，并及时指引施工实行、调节工程布置，安排施工进度等。（2）施工安全监测点布置在滑坡体稳定性差，或工程扰动大部位，力求形成完整剖面，采用各种手段互相验证和补充。（3）施工安全监测涉及地面变形监测、地表裂缝监测、地下水动态监测、滑坡体深部位位移监测等。（4）施工安全监测采用持续自动定期观测形式进行监测。如滑坡稳定性好，且工程扰动小，可采用8-12h观测一次方式进行。2、防治效果监测（1）防治效果监测结合施工安全监测和长期监测进行，以理解工程实行后滑坡体变化特性，为工程竣工验收提供科学根据。（2）防治效果监测一方面理解滑坡体变形破坏特性，另一方面针对实行工程进行监测，例如抗滑桩阻滑效果监测。3、长期监测滑坡长期监测在防治工程竣工后，对滑坡体进行动态跟踪，理解滑坡体稳定性变化特性。4、监测工程办法布置监测办法布置详见施工图，工程量见表2.10-1。监测工程量表 表2.10-1类别个数（组数）地表位移基准墩4地表位移监测墩18测斜孔4抗滑桩应力检测40抗滑桩顶位移监测7二、监测工程办法1、地表绝对位移监测采用全站仪等测量仪器通过大地变形测量监测滑坡体表面监测墩处水平位移和垂直位移大小、方向及数率变化判断滑坡变化。点位误差不超过5.4mm，水准测量每公里中误差不大于1.5mm。对于土质滑坡精度可恰当减少，但规定水准测量每公里中误差不超过3.0mm。2、抗滑桩阻滑效果监测为了监测抗滑桩效果，用深井超声波，成孔后成桩前预埋传感压力盒对其进行检测，桩顶设立位移监测点进行位移监测，反馈设计、指引施工。详细监测方案由监测单位详细布置。按施工图规定在监测抗滑桩纵向受拉筋中间一根设立钢筋计，每2m设立一种，共设立钢筋计40个，采用36GJL-3型钢筋计。钢筋计与钢筋连接方式采用堆焊连接。按施工图规定在监测抗滑桩顶设立位移观测点，运用全站仪对桩顶位移进行监测。3、裂缝相对位移监测在坡体上顺坡走向发育裂缝处设立对地表相对位移监测，目是直观理解滑坡体表层变形发展状况，配合其她监测手段指引防灾减灾工作。采用千分卡等进行量测，测量监督0.1mm1.0mm。4、深部位移监测重要用于监测施工中坡体滑移动态状况，判断坡体稳定性，用以指引防治工程实行和效果检查。通过钻孔倾斜仪在不同步间观测到测斜管内相应位置读数变化和随深度合计变化值，即可得到测斜管口及不同深度水平位移量，拟定滑坡发生位移大小、方向和数率，达到全深度、全方位变形观测目。系统总精度不超过5mm/15m。测斜管采用钻机施工设计长度竖直110孔后安装测斜管，测斜管构造详见施工图。5、目视观测安排指定人员定期、不定期查看滑坡体各段地面变形迹象，以及防护工程与否失效，发现问题，及时上报关于某些，以便及时妥善解决。详细检查项目有：a) 地表裂缝浮现位置、规模、延伸方向、发生时间等。b) 地表鼓胀位置、范畴、形态特性、幅度、发生时间等。c) 地表沉降位置、形态、面积、幅度、发生时间等。d) 塌方位置、范畴、体积及发生时间等。e) 建筑物破坏和树木歪斜状况、发生时间等。f) 地下水露头变化状况、井泉流量、水质物理化学特性突变等。三、监测工程管理1、项目经理部成立滑坡监测领导小组，建立以项目总工任组长，工程技术部部长为副组长，监测中心专职负责管理体系；并于工程技术部中专门设立了滑坡监测中心，以加强滑坡监测工作管理力度。监测中心负责寻常监测、数据解决、仪器保养维修工作及数据信息反馈。2、监测小组负责测点埋设、寻常量测、数据解决和仪器保养维修工作，做到“三勤、一及时”，即监测勤、数据勤、分析勤，并及时将监测信息反馈于施工和设计，指引施工。3、施工前据设计文献、滑坡地质、施工办法及所拟定监测目专门制定详细监测筹划，与实行性施工组织设计同步提交给监理工程师。筹划中包括监测内容、办法、使用仪器、测点布置、监测频率、数据解决、监测人员及其负责人，并经监理工程师批准后执行。4、施工时要及时埋设测点，各预埋测点要牢固可靠，设立专用标记牌，标明测点名称、部位、编号、埋设日期等，易于辨认并妥善保护，并教诲所有现场人员不得随意撤换和破坏。5、整顿监测资料做到认真、及时、完整、精确；服从监理工程师指令，无条件认真配合其工作，定期向监理工程师报送监测资料。第三章 各分项工程施工顺序一、总体施工工序安排1、修建施工便道、排水系统、砼拌和站、钢筋加工棚、生活、生产用房等暂时设施，同步进行线路控制桩交接、复测、图纸会审等工作。2、进行滑坡监测、抗滑桩、抗滑挡墙、刷坡卸载、坡面排水防护等工程施工。3、进行暂时设施拆除、暂时用地恢复及竣工资料编制、整顿和验交等工作。二、滑坡解决各分项工程施工顺序中标后，及时组织先遣队伍及某些设备进场，进行施工便道、供水、供电、通讯设施、砼拌和站、钢筋加工棚、生产和生活用房等临建工程修建，为滑坡解决早日全面施工创造条件。1、滑坡体监测工程依照施工图规定，在滑坡体上布置施工安全监测点并开展施工安全监测，为在滑坡体上施工做好安全保障。施工过程中同步进行施工安全监测及滑坡防治效果监测。2、抗滑桩、抗滑挡墙施工预先施工滑坡顶暂时截水系统，然后清理抗滑桩、抗滑挡墙工作面开展施工。抗滑桩群施工按由浅至深、由两侧至中间顺序进行，并采用间隔方式开挖，每次间隔1-2孔，在已成孔处灌注砼初凝后才干进行相邻孔开挖。当挡墙全面开挖也许诱发滑坡活动时，分段跳槽开挖，从两侧至中间施工，先开挖一段，浆砌回填后再开挖下一段。保证刷坡区域下方抗滑工程进度，避免延误刷坡施工。3、刷坡卸载施工在削坡开挖前作好施工测量严格控制清方工作量，削坡前暂时坡顶截水系统需完毕。削坡施工在原则上由后向迈进行施工，待后缘清方完毕后再进行前缘削坡。滑坡1刷坡区域下方有抗滑桩，需等抗滑桩施工完毕后进行后缘削坡。滑坡3刷坡解决先行施工。4、坡面防护及排水工程刷坡完毕后，即可由上至下逐级开展坡面防护及排水工程，每级边坡面施工则是由下至上。第四章 保证工程质量和工期办法第一节 保证工程质量办法一、抗滑桩质量保证办法（1）施工前由技术主管向施工人员进行技术交底；并做到勤检查，发现问题及时纠正； （2）严格“自检、互检、专检”三检制度； （3）在孔深达到设计标高经自检合格，并经监理工程师检查签认后，方可吊装钢筋笼，砼浇注前应保证孔壁干净无杂物
