电管预埋关键技术交底镀锌钢管.doc

技 术 交 底 记 录
工程名称
国家技术转移郑州中心工程
编 号
CQJG-AZ-001
交底日期
9月18日
施工单位
重庆建工集团股份
分项工程名称
导管敷设
交底摘要
照明、弱电、消防报警系统电气配管
页数
共 6 页，第 1 页
交底内容：

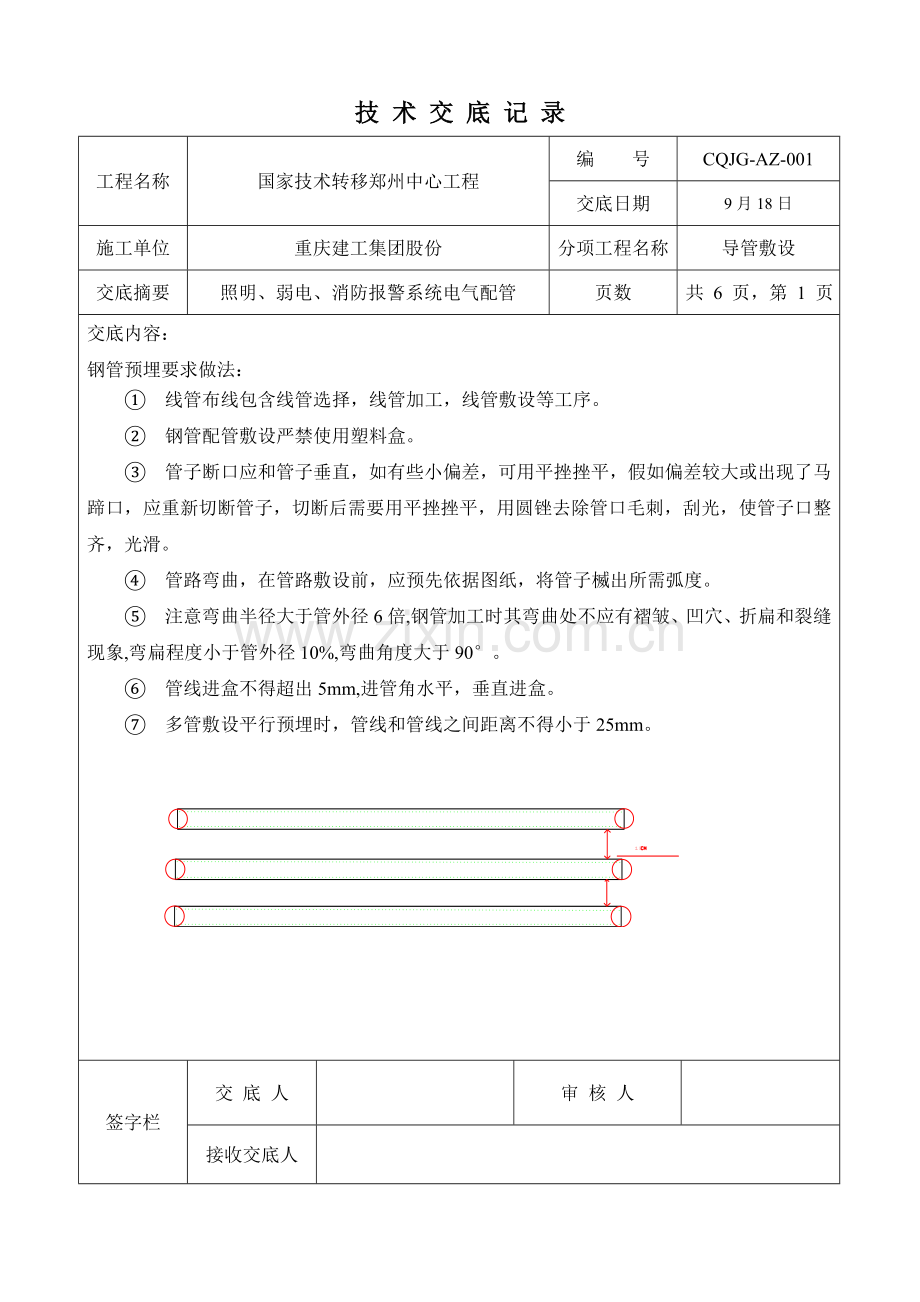

钢管预埋要求做法：
①　 线管布线包含线管选择，线管加工，线管敷设等工序。
②　 钢管配管敷设严禁使用塑料盒。
③　 管子断口应和管子垂直，如有些小偏差，可用平挫挫平，假如偏差较大或出现了马蹄口，应重新切断管子，切断后需要用平挫挫平，用圆锉去除管口毛刺，刮光，使管子口整齐，光滑。
④　 管路弯曲，在管路敷设前，应预先依据图纸，将管子楲出所需弧度。
⑤　 注意弯曲半径大于管外径6倍,钢管加工时其弯曲处不应有褶皱、凹穴、折扁和裂缝现象,弯扁程度小于管外径10%,弯曲角度大于90°。
⑥　 管线进盒不得超出5mm,进管角水平，垂直进盒。
⑦　 多管敷设平行预埋时，管线和管线之间距离不得小于25mm。

签字栏
交 底 人

审 核 人

接收交底人

技 术 交 底 记 录
工程名称
国家技术转移郑州中心工程
编 号
CQJG-AZ-001
交底日期
9月18日
施工单位
重庆建工集团股份
分项工程名称
导管敷设
交底摘要
照明、弱电、消防报警系统电气配管
页数
共 6 页，第 2 页
交底内容：

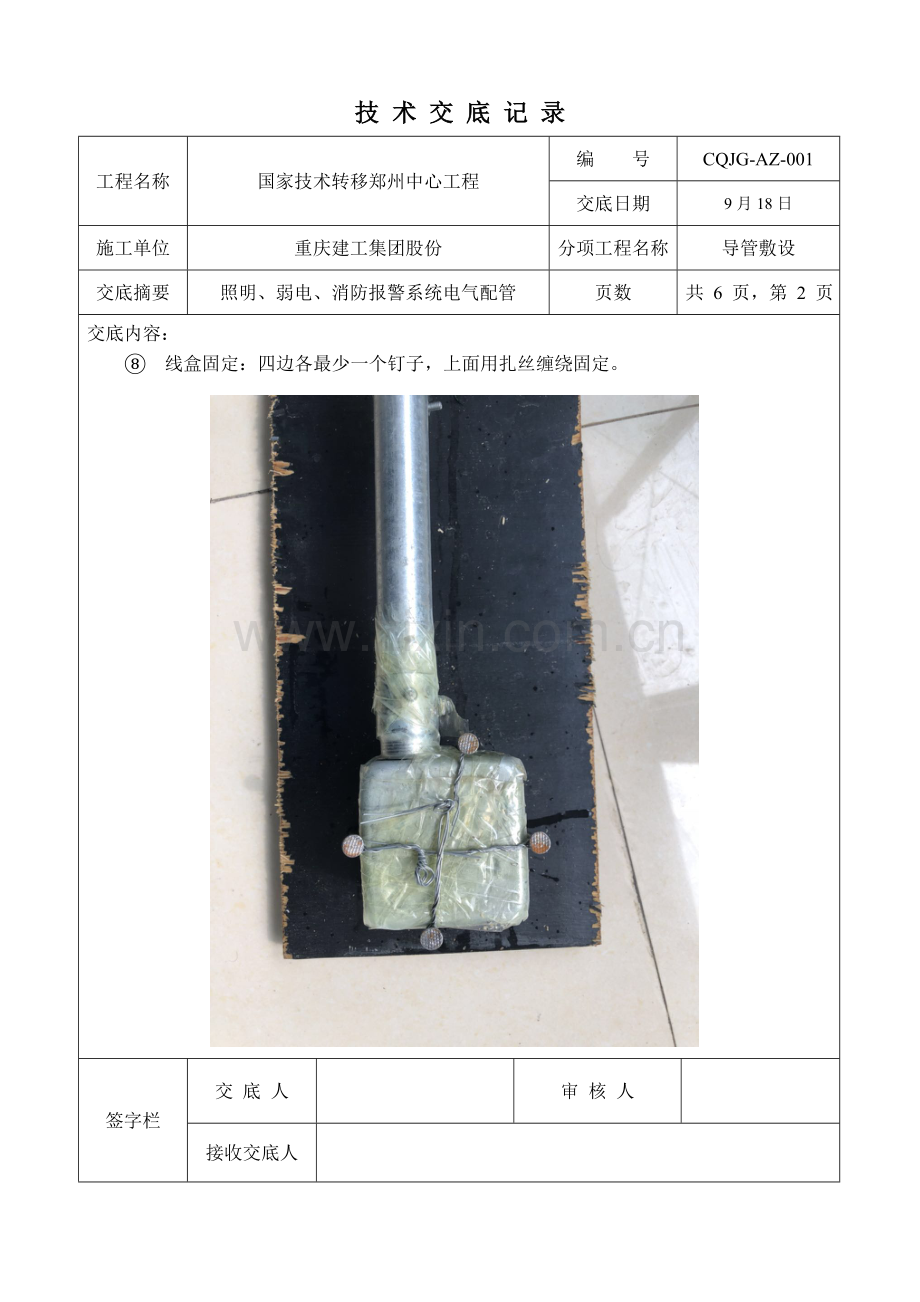

⑧　 线盒固定：四边各最少一个钉子，上面用扎丝缠绕固定。

签字栏
交 底 人

审 核 人

接收交底人

技 术 交 底 记 录
工程名称
国家技术转移郑州中心工程
编 号
CQJG-AZ-001
交底日期
9月18日
施工单位
重庆建工集团股份
分项工程名称
导管敷设
交底摘要
照明、弱电、消防报警系统电气配管
页数
共 6 页，第 3 页
交底内容：
⑨　 管路接地：钢管和钢管,钢管和盒(箱)连接时,为了管路敷设系统接地(接零)良好、可靠,应作整体接地连接。即在管接头两端及管和盒(箱)连接处,要用对应采取大于4mm2多股软铜线连接，线端搪锡处理。
⑩　 管路变形缝赔偿装置：在变形缝两侧对称预埋一个接盒，用一根软管将两接线相邻面连接起来，软管一端和一个盒子固定，另一端伸于另一盒内且此盒上对应位置开长孔，长孔长度大于管2倍。

⑪　 预埋管不许可三管交叉,预防保护层厚度不够。

签字栏
交 底 人

审 核 人

接收交底人

技 术 交 底 记 录
工程名称
国家技术转移郑州中心工程
编 号
CQJG-AZ-001
交底日期
9月18日
施工单位
重庆建工集团股份
分项工程名称
导管敷设
交底摘要
照明、弱电、消防报警系统电气配管
页数
共6页，第4页
交底内容：

（不许可三管交叉）
⑫　 线盒拆模后，内壁刷防锈漆。

签字栏
交 底 人

审 核 人

接收交底人

技 术 交 底 记 录
工程名称
国家技术转移郑州中心工程
编 号
CQJG-AZ-001
交底日期
9月18日
施工单位
重庆建工集团股份
分项工程名称
导管敷设
交底摘要
照明、弱电、消防报警系统电气配管
页数
共6 页，第5 页
交底内容：

图示：电管连接处跨接线，线端搪锡处理。
签字栏
交 底 人

审 核 人

接收交底人

技 术 交 底 记 录
工程名称
国家技术转移郑州中心工程
编 号
CQJG-AZ-001
交底日期
9月18日
施工单位
重庆建工集团股份
分项工程名称
导管敷设
交底摘要
照明、弱电、消防报警系统电气配管
页数
共6 页，第6 页
交底内容：

图示：电管和线盒连接处跨接线连接
签字栏
交 底 人

审 核 人

接收交底人
