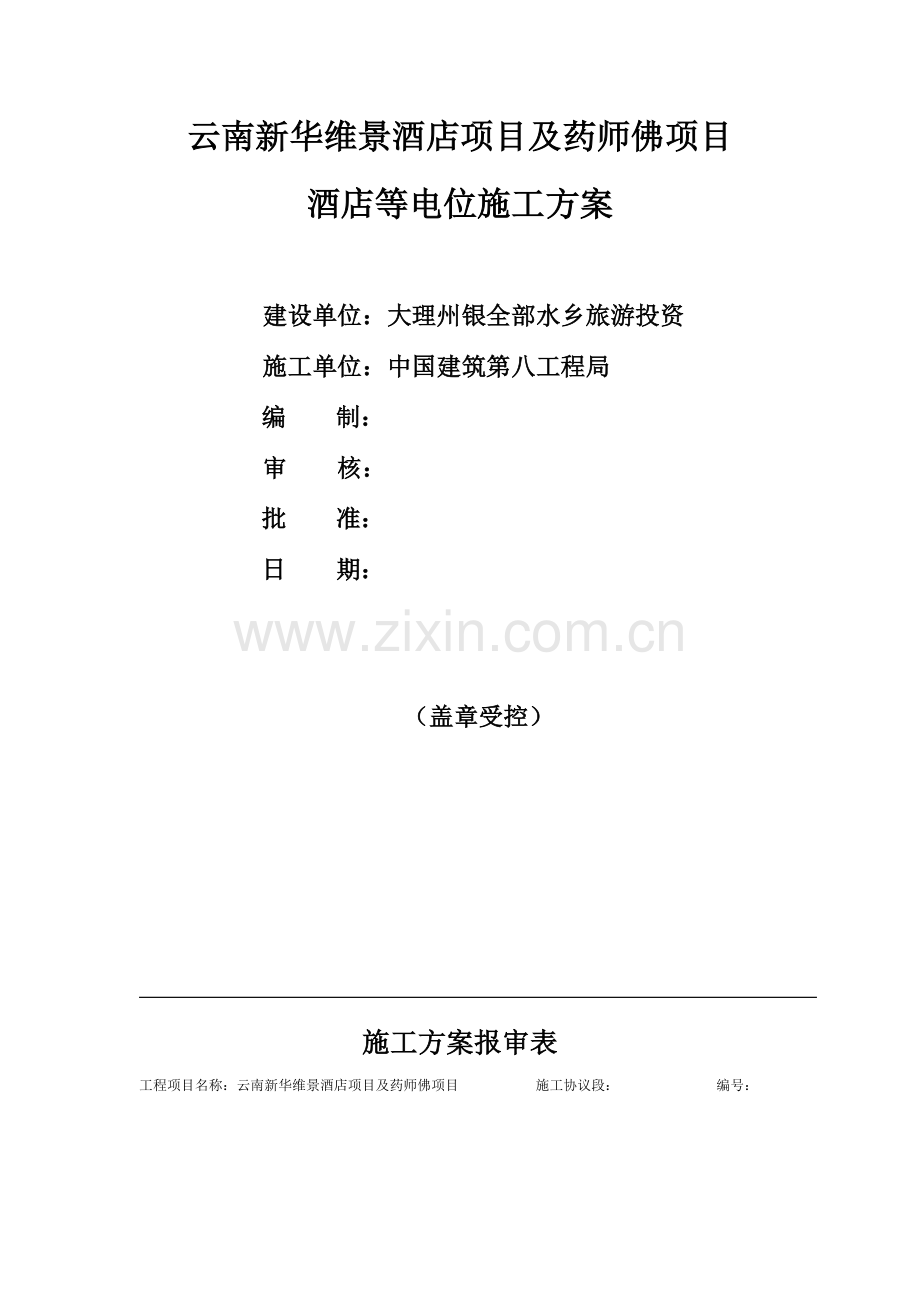

云南新华维景酒店项目及药师佛项目
酒店等电位施工方案

建设单位：大理州银全部水乡旅游投资
施工单位：中国建筑第八工程局
编 制：
审 核：
批 准：
日 期：

（盖章受控）

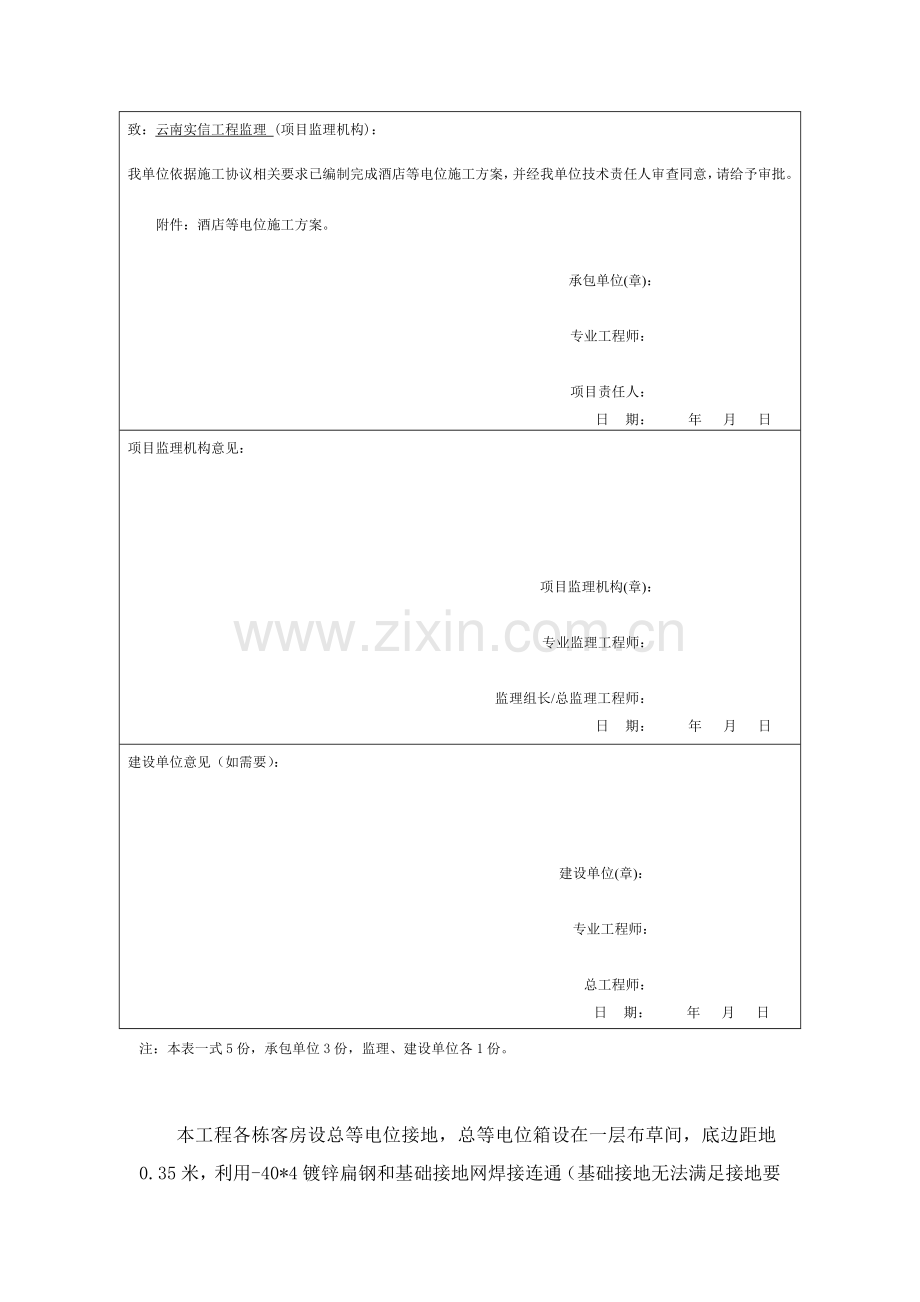

施工方案报审表
工程项目名称：云南新华维景酒店项目及药师佛项目 施工协议段： 编号：
致：云南实信工程监理 (项目监理机构)：
我单位依据施工协议相关要求已编制完成酒店等电位施工方案，并经我单位技术责任人审查同意，请给予审批。
附件：酒店等电位施工方案。

承包单位(章)：

专业工程师：

项目责任人：
日 期： 年 月 日
项目监理机构意见：

项目监理机构(章)：

专业监理工程师：

监理组长/总监理工程师：
日 期： 年 月 日
建设单位意见（如需要）：

建设单位(章)：

专业工程师：

总工程师：
日 期： 年 月 日
注：本表一式5份，承包单位3份，监理、建设单位各1份。

本工程各栋客房设总等电位接地，总等电位箱设在一层布草间，底边距地0.35米，利用-40*4镀锌扁钢和基础接地网焊接连通（基础接地无法满足接地要求时，增加人工接地），等电位联结和就近总等电位端子板连接。卫生间浴室潮湿场所需作局部等电位联接，该区域内金属构件外露可导电体均应和等电位连接线就近良好导通位母带及结构内钢筋相连接。在关键设备机房、配电间、卫生间设置等电位接线盒，等电位接线盒和等电位母带相连接。具体做法为从总等电位引至各层公共走道，等电位母带采取-40*4镀锌扁钢引致各客房、设备机房门前，客房卫生间局部等电位用-25*4镀锌扁钢和等电位母带焊接连通(见附图)。设备机房用-40*4镀锌扁钢和等电位母带焊接连通。
1、等电位联结施工程序
（1）总等电位联结：可作为导电接地体金属管道入户处和供总等电位联结接地干线位置检验确定，才能安装焊接总等电位联结端子板，按设计要求做总等单位连接；
（2）局部等电位联结：对供局部等电位联结接地母线位置检验确定，才能安装焊接局部等电位联结端子板，按要求做局部等电位联结；
（3）对特殊要求建筑金属屏蔽区域，在区域施工完成，经检验确定，才能和接地线连接。
2、电气专业设施等电位施工
（1）低压配电系统接地型式采取TN-S，从低压配电屏或进线配电箱开始，PE线和N线分开敷设，相互绝缘。开关柜、配电屏(箱)、电缆桥架(线槽)、封闭母线外壳及多种用电设备金属外壳、金属支架、插座接地孔，均用接地(PE线)线可靠相连，和接地装置连通。
（2）各弱电系统线路引入处均装设过电压保护装置。
（3）各层机房(水泵房、空调机房、各楼层配电间、通讯机房、网络机房、各楼层弱电间等)采取-40*4镀锌扁钢作室内等电位连接线，连接到总等电位接地端子。
（4）结构施工过程中，要按设计图纸要求，在指定位置设置接地预留板。接地板和作为接地引上线结构主筋或钢柱焊接。进户电缆保护管和进户电缆金属铠装外皮在进出建筑物处，就近和接地预留板相连。各专业进户管道和电气专业进户电缆保护管等电位做法。
3、非电气专业设施等电位施工
（1）卫生间等电位联结
卫生间内作等电位连接，局部应和等电位端子箱LEB中端子连接。卫生间在距地0.35m设一等电位端子箱，至金属管道、电热器水管接地线采取PVC20管内穿BVR-4㎟铜线(黄绿双色)可靠联接，每根联接线均由等电位端子箱单独接出。接地线联接后，墙面引出管口、接线盒立即封堵或封盖。
（2）全部竖直安装金属管道顶端和底端用大于BV-16㎟接地线和防雷装置连接。
（3）建筑物层内金属结构、设备金属外壳、水平金属管道等均用BV-16㎟接地线或-25*4镀锌扁钢和本层室内等电位连接板连接。计量表或阀门等电位跨接线，抱箍和管道连接处接触面须刮拭洁净，安装完成后刷防护漆，抱箍内径等于管道外径。
（4）净距小于100mm平行或交叉管道，每30m或在交叉处用BV-16㎟接地线跨接。
（5）风管软接处、水管橡胶软接头进行等电位联结。风管软接头用大于6㎟铜塑软线连接，并和接地装置可靠连接。
4、等电位接地线截面选择
接地线截面选择除符合以上设计要求外，等电位接地线线最小截面应符合下表2.13.6-1要求。
表2.13.6-1 等电位联结线导体截面选择表
类别
总等电位联结线
局部等电位联结线
辅助等电位联结线
截面
6 ㎟铜线
有机械保护时
2.5㎟铜线
有机械保护时
2.5㎟铜线
无机械保护时
4㎟铜线
无机械保护时
4㎟铜线
50㎟铁
16㎟铁
16㎟铁
5、等电位接地系统测试
本工程实施总等电位联结。建筑物内设置总等电位联结端子箱，将供电系统保护干线、建筑设备专业管道入口干管、电缆金属外皮、建筑物金属构件等进行联结；浴室等潮湿场所实施局部等电位联结，设置局部等电位联结端子箱，将楼板内钢筋、全部金属管道、铁构件联结。等电位联结安装完成后，应进行导通性测试。采取专用等电位电阻测量仪进行测量。测试步骤及方法见下表2.1.3.6-2所表示。
表2.13.6-2 测试步骤及方法
序号
步骤
方法及要求
1
线阻校验
将两条测量线短接以后，按“线阻校验”键，显示器显示线阻值并自动存放。在以后测量中会自动地将连接电阻值扣除。
2
单点测量
测量线和被测量物接线完成后，按“单点测量”键，测量仪测量出被测物电阻，假如选择了“AUTO SAVE”，则测量仪就会自动地将测量数据存放在存放器中。
3
连续测量
一次循环水泵和二次循环水泵之间关联局部跨接处测量时，将20MΩ设为限值，干线测量时将3Ω设为限值，这么在实际测量时测得值超出限定值时，测量仪会发出报警，提醒你重新检验一下跨接处是否可靠，而且，在自动生成报表上，还会自动将测量时不合格点标示为“不合格”。
注意：连续测量时，可能出现因被测物上锈或其它绝缘层较厚，使两个线夹间未形成通路而不测量现象，这时须去除绝缘物再测量。假如还不测量，说明被测对象中有开路地方。
4
数据上传
首先，将测量仪经过串口线和PC机连接。其次，打开PC机中“等电位测量报表”文件，选择好测量仪和PC机连接串口(默认串口1)，点选“连接”工作框，立即测量仪和PC机连接起来。然后按测量仪“上传”键，测量仪出现“COMM SERVICE LINKING TO PC…”，最终，点击PC机界面中“上传”，就能够将测量仪存放器中存放数据传送到PC机中。
5
打印报表
在报表中，需要检测人员将被测对象编号经过PC机键盘填入。在确定打印机和PC机连接良好以后，点击界面上“打印”工作框，开始打印报表。
6
保留报表
在报表界面中，点击“预览”，进入“预览”界面，其中有“保留”图标，点击此图标能够将报表保留在指定文件夹中。
对照测量自动生成报表，能够对不合格点重新检验，重新处理跨接处，再次测量直到合格为止。

附图
