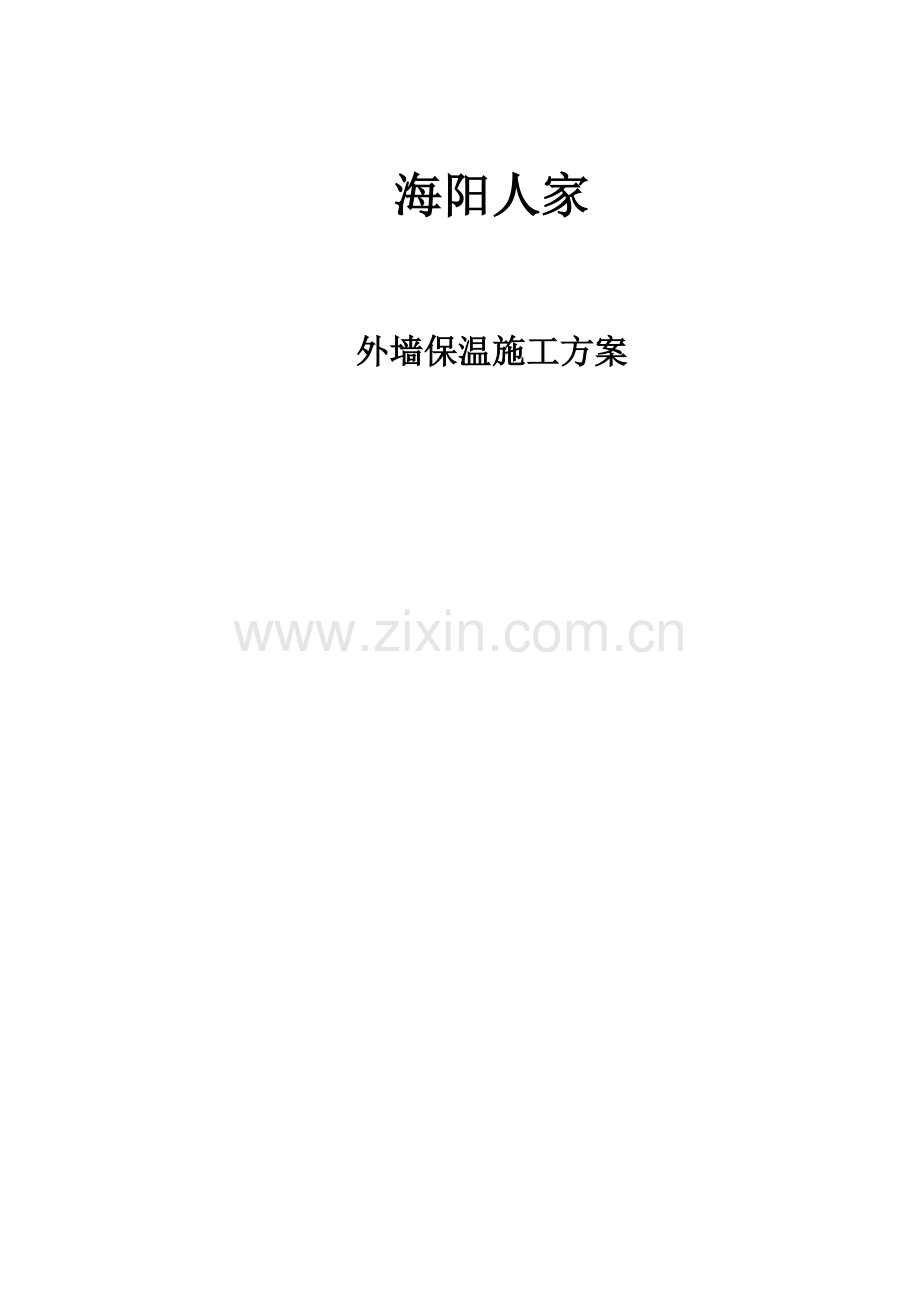

聚苯板外墙保温综合项目施工专项方案.doc

海阳人家

外墙保温施工方案

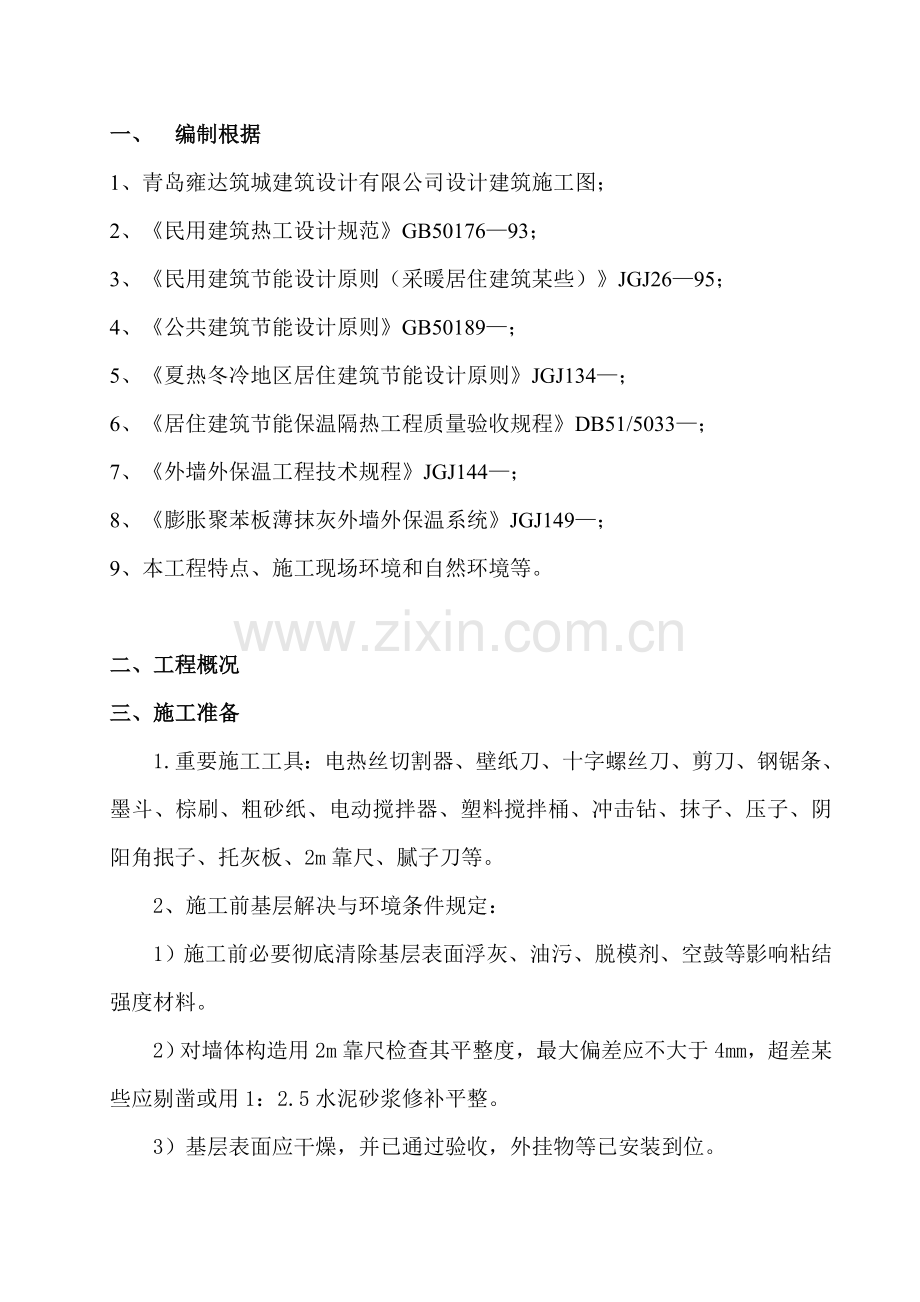

一、 编制根据
1、青岛雍达筑城建筑设计有限公司设计建筑施工图；
2、《民用建筑热工设计规范》GB50176—93；
3、《民用建筑节能设计原则（采暖居住建筑某些）》JGJ26—95；
4、《公共建筑节能设计原则》GB50189—；
5、《夏热冬冷地区居住建筑节能设计原则》JGJ134—；
6、《居住建筑节能保温隔热工程质量验收规程》DB51/5033—；
7、《外墙外保温工程技术规程》JGJ144—；
8、《膨胀聚苯板薄抹灰外墙外保温系统》JGJ149—；
9、本工程特点、施工现场环境和自然环境等。

二、工程概况
三、施工准备
1.重要施工工具：电热丝切割器、壁纸刀、十字螺丝刀、剪刀、钢锯条、墨斗、棕刷、粗砂纸、电动搅拌器、塑料搅拌桶、冲击钻、抹子、压子、阴阳角抿子、托灰板、2m靠尺、腻子刀等。
2、施工前基层解决与环境条件规定：
1）施工前必要彻底清除基层表面浮灰、油污、脱模剂、空鼓等影响粘结强度材料。
2）对墙体构造用2m靠尺检查其平整度，最大偏差应不大于4mm，超差某些应剔凿或用1：2.5水泥砂浆修补平整。
3）基层表面应干燥，并已通过验收，外挂物等已安装到位。
4）施工现场环境温度和基层表面温度在施工时及施工后24小时内均不得低于5℃，风力不得不不大于5级。
5）为保证施工质量，施工作业面应避免阳光直射。必要时，应用防晒布遮挡作业面。
3、本工程由专业施工单位专业设计节点，同步负责施工。
四、施工工艺
1、施工顺序：
清扫及验收基层→滚涂界面剂，用内层专用聚合物砂浆粘贴聚苯板→安装固定件→打磨找平→在聚苯板上滚涂界面剂→调制面层聚合物砂浆→抹底层聚合物砂浆及埋贴网格布→抹面层聚合物砂浆→变形缝及修补解决→现场卫生
2、施工要点：
1）清扫及验收基层：用腻子刀和埽把将要施工基层表面解决干净，并用2m靠尺检查基层表面。
2）滚涂界面剂，用聚苯板内层专用聚合物砂浆粘贴聚苯板：
A.本工程所使用原则板尺寸为：1200×600×（20、60、80）mm，所用聚苯板型号为：FM150型。非原则板按实际需要尺寸加工，聚苯板切割用电热丝切割器或工具刀切割。尺寸容许偏差为+2mm，大小面垂直。
B.在事先切好聚苯板面上滚涂界面剂，晾干后方可使用。
C.网格布翻包：在膨胀缝两侧、窗口边及孔洞口边聚苯板上预贴窄幅网格布，其宽度约为200mm，翻包某些宽度约为80mm。
D.用抹子在聚苯板满沾灰8-10mm厚、

涂好后及时将聚苯板粘贴在基层表面上。
E. 聚苯板粘贴在基层上时，应用2m靠尺压平操作，保证其平整度和粘贴牢固。板与扳之间要挤紧，碰头缝处不抹聚苯板内层专用聚合物砂浆。每贴完一块板，应及时清除挤出聚合物砂浆，板间不留间隙。若因聚苯板不够方正或裁切不直形成缝隙，应用聚苯板条塞入并打磨平整。
F. 聚苯板应水平粘贴，保证持续结合，且上下两排聚苯板应竖向错缝板长1/2。
G.在墙拐角处，应先排好尺寸，裁切好聚苯板，使其粘贴时垂直交错连接，保证拐角处顺直且垂直。
H.在粘贴窗框四周阳角和外墙阳角时，应先弹出基准线，作为控制阳角上下竖直根据。
3）安装固定件：
A. 聚苯板粘贴牢固后，应及时安装固定件，按设计规定位置用冲击钻钻孔，锚固深度应为基层内50mm，基层钻孔深度不低于60mm。
B.固定件个数：每一单块保温板上不适当少于2个；在窗口边沿处，固定件应加密，距基层边沿不不大于60mm。
C.自攻螺丝应拧紧，并将塑料膨胀钉帽子与聚苯板表面齐平或略拧入某些，以保证膨胀钉尾部回拧使之与基层充分锚固。
D.固定件个数为每平方米6套。
4）打磨找平：
A. 聚苯板接缝不平处，应用衬有平整解决粗砂纸板打磨，打磨动作应为轻柔圆周运动，不要沿着与聚苯板接缝平行方向打磨。
B.打磨后，应用刷子或压缩空气将打磨操作产生碎屑及其他浮灰清理干净。
5）在聚苯板上滚涂界面剂：为增长聚苯板与聚合物砂浆结合力，应在聚苯板表面滚涂界面剂，待晾干后涂抹面浆。
6）调制面层聚合物砂浆：
A.使用一只干净塑料搅拌桶倒入五份干混砂浆，加入约一份净水，注意应边加水边搅拌，然后用手持式电动搅拌器搅拌约五分钟，直到搅拌均匀，且稠度适中为止，保证聚合物砂浆有一定粘度。
B.以上工作完毕后，应将配好砂浆静置5分钟，再搅拌即可使用。调好砂浆应在1小时内用完。
C.聚合物砂浆只需加入净水，不能加入其他添加剂如：水泥、砂、防冻剂及其他聚合物等。
7）抹底层聚合物砂浆及埋贴网格布：
A.将聚苯板专用面层聚合物砂浆均匀地抹在聚苯板上，厚度约为2mm左右。
B.将大面积网格布沿垂直方向绷直绷平，并将弯曲面朝向左右两侧，用抹子自上而下地由中间向左、右两边将网格布抹平，使其紧贴底层聚合物砂浆。网格布之间左、右搭接宽度不不大于100mm。局部搭接处可用聚合物砂浆补充原聚合物砂浆局限性之处，不得使网格布褶皱、空鼓、翘边。
C.对装饰凹缝，也应沿凹槽将网格布埋入聚合物砂浆内。若网格布在此处断开，则必要搭接，搭接宽度不不大于65mm。
（7.4）对于外架与墙体连接处，应留出100mm不抹粘结砂浆，待后来对局部进行修整。
D.窗口四周、洞口处及门口处做法见附图。
8）抹聚苯板面层专用聚合物砂浆：抹完底层面层聚合物砂浆后，压入网格布，待砂浆干至不粘手时，抹聚苯板面层专用聚合物砂浆，抹灰厚度以盖住网格布为准，约为1mm左右，使面层砂浆保护层总厚度控制在3mm左右。
9）变形缝及修补解决：
A.在变形缝处填塞发泡聚乙烯圆棒，其直径应为变形缝宽1.3倍，分两次勾填嵌缝胶。
B.对墙面因使用外架等所预留孔洞及损害处，应进行修补，详细办法为：预切一块与孔洞尺寸相称聚苯板，将其背面涂上厚5mm粘接砂浆，塞入孔洞中；再切一块网格布（四周与原有网格布至少重叠65mm），将聚苯板表面涂上聚合物面层砂浆，埋入加强网格布中，将表面解决平整。
10）现场卫生：施工完毕后，将材料放回仓库，做到人走场清，保持干净卫生施工环境。
3、电专业配合要点
1）水电专业必要与外保温施工密切配合，各种管线和设备埋件必要固定于构造墙内，不得直接固定保温墙上，锚固深度不不大于120mm，并在粘贴保温板前埋设完毕。
2）固定埋件时，聚苯板孔洞用小块聚苯板加粘结剂填实补平。
3）电气接线盒埋设深度应与保温墙厚度相适应，凹进面层内不不不大于2mm。
五、施工节点

1）女儿墙压顶构造
女儿墙压顶构造
统
一
做
法

滴水线做鹰嘴.

2） 立面墙体与楼面连接构造
立面墙体与楼面连接部位
统一做法
阳台墙体底部如需做防水应提迈进行。

3) 立面墙体与顶棚连接构造
立面墙体与顶棚连接部位
统一做法
端头翻包网格布，主网沿至顶棚底部。

4）门窗洞口处水平转角构造
门窗洞口水平转角构造
统一做法
门窗洞口四周需要做200×300mm45°加强。

5） 窗台处转角构造
窗台处转角构造
统一做法
端头翻包网格布，主网沿至窗框边。

6）门窗洞口上口构造
门窗洞口上口构造
统一做法
用抹面灰调成滴水坡度。打磨苯板成滴水坡度较难施工，而加滴水槽则破坏面层整体性。

7） 一侧有保温墙体端头水平收口构造
单侧保温水平收口构造
统一做法
网格布需要反包200mm，第二层网格布延伸至另一侧墙面200mm。

8） 预埋管道穿墙构造
预埋管道穿墙构造
统一做法

预埋套管时需要伸出保温板面层10－20mm，安装时向下倾斜套管。安装·应牢固，不得松动。
参阅05EJ108-20-B

落水管道应提前安装完毕。
9） 螺栓穿墙构造
螺栓穿墙构造
统
一
做
法
螺栓套管与墙体连接处必要使用硅胶密封。

10） 底部起点处构造
底部托架构造
统一做法
铝合金托架必要安装牢固，不能松动，水平一致。

11） 玻璃纤维网格布搭接节点
网格布搭接
统一做法
水平、竖向搭接均为100mm。并且必要是湿接。

12） 门窗洞口墙面加强玻纤网格布布置
门窗洞口网格布构造
统一做法

13）其他节点：
空调支架构造
统一做法
固定螺栓做法参照螺栓做法

六、质量通病防治办法
序号
需防治质量通病
产生因素
防治办法
1
墙面开裂
1）聚苯板与墙面粘结不牢；
2）网格布粘贴方向不对的，且面层聚合物砂浆嵌入深度不适当；
3）养护不到位；
1）严格按照施工工艺规定布置聚苯板内层专用聚合物砂浆点位，保证粘结点不少于7个；
2）网格布必要沿垂直方向绷直绷平，并将弯曲面朝左右两侧，用抹子抹平；待底层聚合物砂浆干至不粘手时抹面层砂浆。
3）在迎风面房间进行保温层施工时，要采用必要挡风办法，以避免面层聚合物砂浆失水过快；
2
门窗洞口四角浮现斜向裂纹
门窗启动频繁，导致门窗四角墙面应力集中
在门窗洞口四角部位斜向附加网格布。
3
保温墙面平整度及垂直度差
施工前墙面套方控制不严，施工过程中没有按规定随时检查、调节保
温板粘贴平整度及垂直度
加强施工前墙面基层平整度及垂直度验收工作及施工过程中抽检密度，规定施工班组施工时必要携带靠尺等必备质量检测工具。

七、质量原则
1、保证项目：
1）聚苯板、网格布规格和各项技术指标、聚合物砂浆配制及原料质量必要符合规程及关于原则规定。
A.检查数量：按楼层每20m长抽查一处（每处3延长米），每层不少于3处。
B.检查办法：检查出厂合格证或进行复验；观测和用手推拉检查。
2）聚合物砂浆与聚苯板必要粘接紧密，无脱层、空鼓。面层无爆灰和裂缝。
A.检查数量：按楼层每20m长抽查一处（每处3延长米），每层不少于3处。
B.检查办法：用小锤轻击和观测检查。
2、基本项目：
1）每块聚苯板与基层面总粘接面积不得不大于30%。
A.检查数量：按楼层每20m长抽查一处，但不少于3处，每处抽查不少于2块。
B.检查办法：尺量检查取其平均值。（检查应在粘接剂凝结迈进行）
2）工程塑料固定件膨胀塞某些进入构造墙体应不不大于45mm。
A.检查数量：按楼层每20m长抽查一处，但不少于3处，每处抽查不少于2块。
B.检查办法：退出自攻螺丝，观测检查。
3）聚苯板碰头缝不抹粘接剂。
A.检查数量：按楼层每20m长抽查一处，但不少于3处，每处抽查不少于2块。
B.检查办法：观测检查。
4）网格布应横向铺设，压贴密实，不能有空鼓、褶皱、翘曲、外露等现象，搭接宽度左右不得不大于100mm，上下不得不大于80mm。
A.检查数量：按楼层每20m长抽查一处，但不少于3处，每处抽查不少于2块。
B.检查办法：观测及尺量检查。
5）聚合物砂浆保护层总厚度不适当不不大于4mm，首层不适当不不大于5mm。
A.检查数量：按楼层每20m长抽查一处，但不少于3处，每处抽查不少于2块。
B.检查办法：尺量检查。（检查应在砂浆凝结迈进行）
3、容许偏差项目：
1）聚苯板安装容许偏差应符合下表规定。

聚苯板安装容许偏差及检查办法
项次
项 目
容许偏差（mm）
检查办法
1
表面平整度
2
用2m靠尺和楔形塞尺检查
2
垂直度
每层
5
用2m托线板检查
全高
H/1000且不不不大于20
用经纬仪或吊线和尺量检查
3
阴、阳角垂直度
2
用2m托线板检查
4
阴、阳角方正度
2
用200mm方尺和楔形塞尺检查
5
接缝高差
1.5
用直尺和楔形塞尺检查
H为墙全高，检查数量：按楼层每20m长抽查一处，但不少于3处，每处抽查不少于2块。
2）保温墙面层执行国标《建筑装饰装修工程质量验收规范》（GB50210-）第4章第2节“普通抹灰工程”规定。
4、成品保护办法：
1）施工中，各专业工种应紧密配合，合理安排施工工序。禁止颠倒工序作业。
2）对抹完聚合物砂浆保温墙体，不得随意开凿孔洞。如的确需要开凿，应在聚合物砂浆达到设计强度后方可进行，安装物件后其周边应恢复原状。
3）防止重物撞击墙面。
5、其他注意事项：
1）各种材料应分类存储并挂牌标明材料名称，不得错用。
2）暑天施工时，应恰当安排不同作业时间，尽量避开日光暴晒时段。
3）不得在聚苯板上部放置易燃及溶剂型化学物品，不得在上面加工作业电气焊活。
4）网格布裁剪应尽量顺经纬线进行。
5）调制粘接剂和聚合物砂浆宜用电动搅拌器，用完后清理干净。
6）应严格遵守关于安全操作规程，实现安全生产和文明施工。
6、成品保护办法
1）施工中各专业工种应紧密配合，合理安排工序，禁止颠倒工序作业。
2）安装固定件时，宜用冲击钻钻孔。对抹完聚苯板面层专用聚合物砂浆保温墙，不得进行任何剔凿。
3）应防止明水浸湿保温墙面。
4）在保温墙附近不得进行电焊、气焊操作；不准用重物撞击墙面。

海阳市团结建筑有限公司
-10-15
