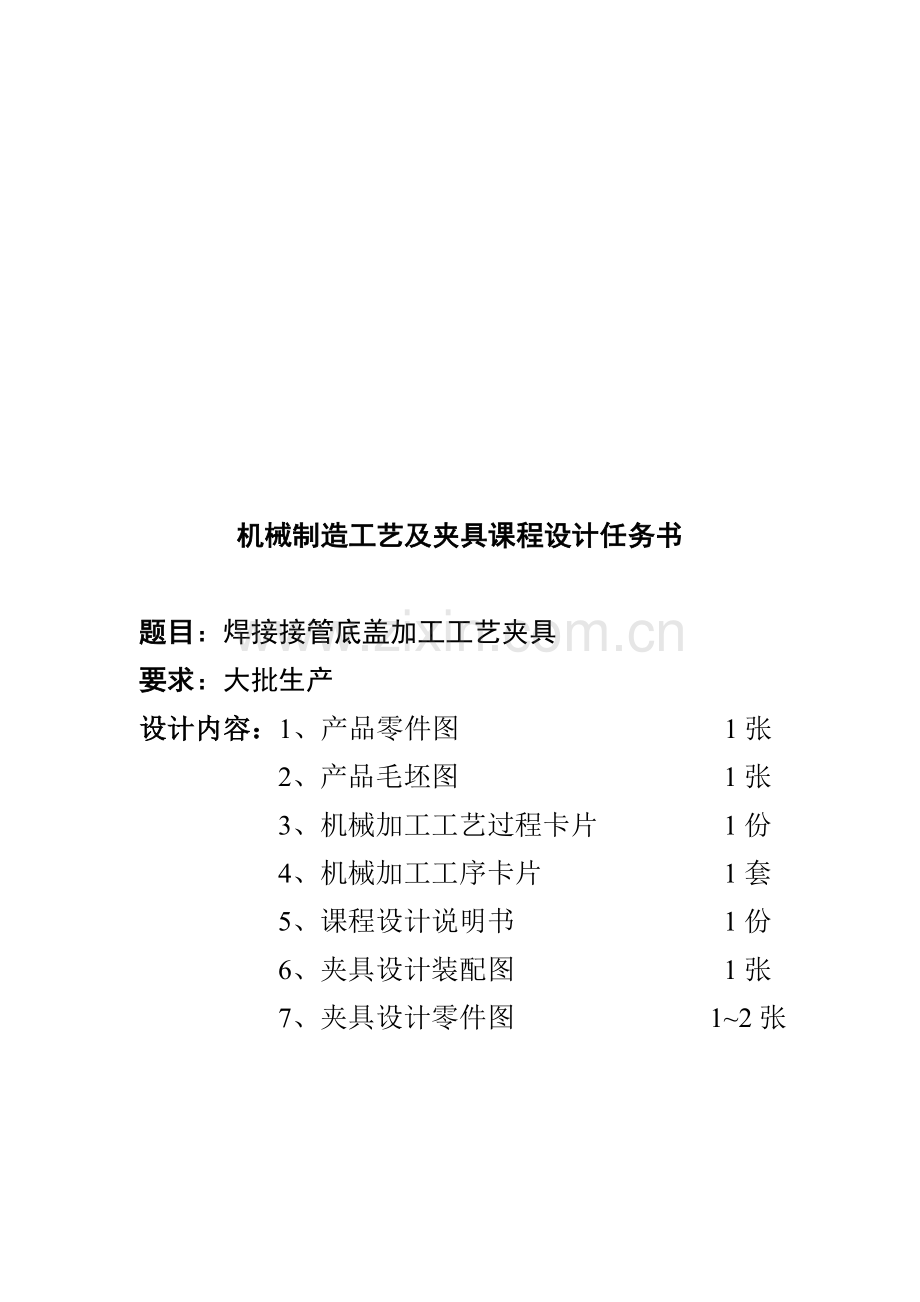

机械制造工艺及夹具课程设计任务书

题目：焊接接管底盖加工工艺夹具
要求：大批生产
设计内容：1、产品零件图 1张
2、产品毛坯图 1张
3、机械加工工艺过程卡片 1份
4、机械加工工序卡片 1套
5、课程设计说明书 1份
6、夹具设计装配图 1张
7、夹具设计零件图 1~2张

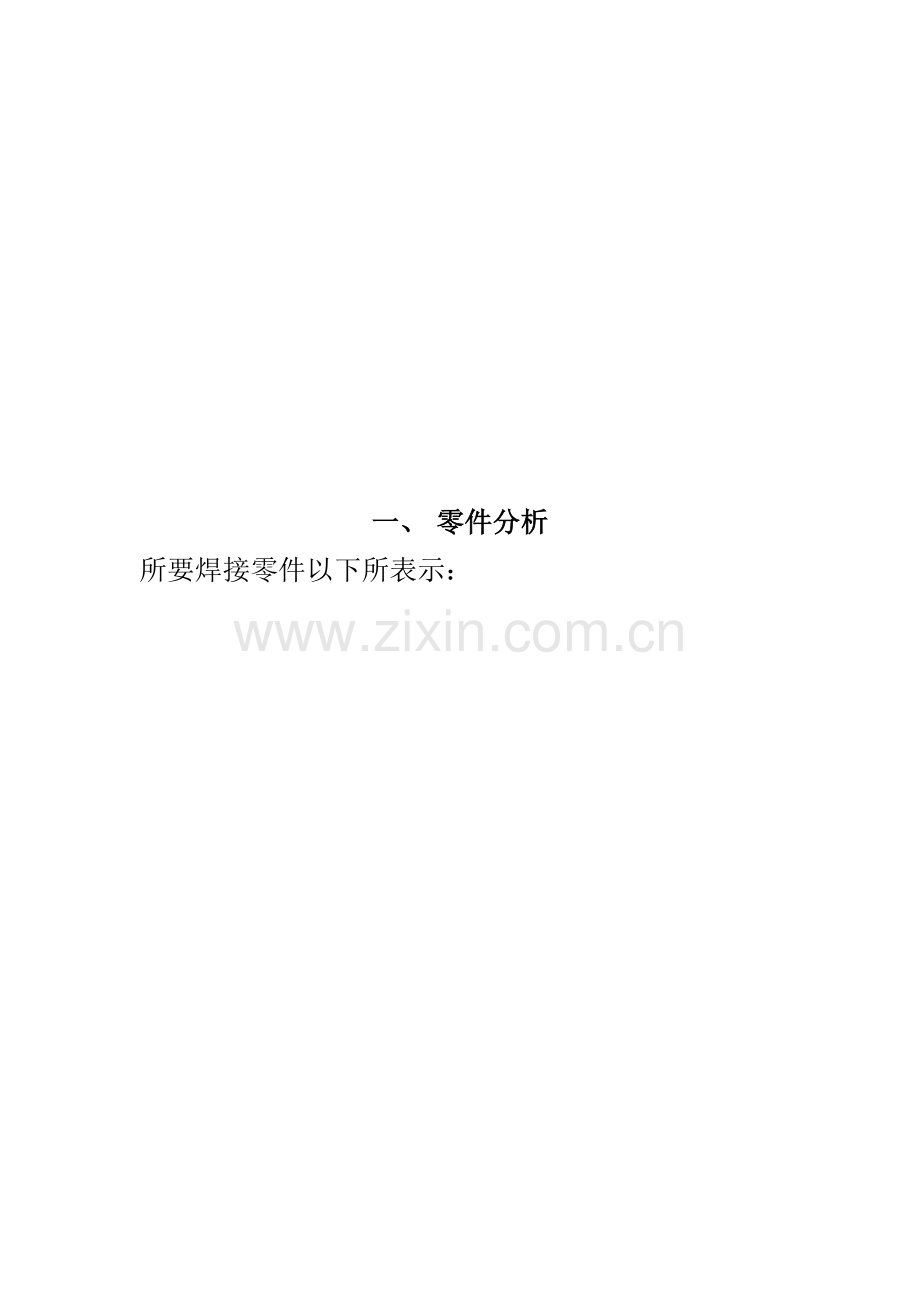

一、 零件分析
所要焊接零件以下所表示：

该零件由四个部件组成，四个部件以焊接方法连接起来，故需要做一副焊接夹具。

一、零件工艺分析及装夹方案确实定

该零件由四个部件组成，这四个零件要用焊接方法连在一起组成一个零件。
现分析以下：
一、以底盖和圆套焊接成一个整体。因为加工精度没有要求，加工基准为两圆套中心线初步确定方案以下图所表示：

夹具设计说明：
1、该夹具中间部分能够确保和圆套同轴度要求，下面这个圆台能够确保圆套和其同轴度要求。
2、在做这套夹具时候要确保这两段同轴度要求才能够间接确保零件加工要求，精度等级详见零件图。
3、因为焊接过程会发生变形，故在定位圆套圆台和定位圆套交接周围开一圆环槽预防圆套变形翘起。
4、考虑装夹方便，在压紧装置上采取开口垫圈传输压力压紧工件，松开工件时能够节省时间，不需要完全把螺母拧出。

二、 用一根心轴和两个定位套定位焊接两侧接管接头，加工基准为两接管中心线。初步确定方案以下图所表示：
夹具设计说明：
1、 该夹具以一根心轴和两个定位套确保两个接管接头同轴度。
2、 该夹具经过定位两接管接头心轴和定位圆套定位心轴孔轴线垂直度确保二者垂直度。
3、 为了方便装夹工件，心轴一端采取偏心轮向工件施加压力。
4、 心轴一段采取开口垫圈和螺母传输夹紧工件压力，节省装夹时间。
5、 为了预防一端定位套脱落及复位要求，采取弹簧防脱和辅助复位。

三、 夹具零部件设计
1、 夹具底座设计
夹具底座关键目标是确保圆套和圆套正确定位。
设计图以下所表示：

设计要求：
1、圆柱和圆柱为只要摩擦面，故需要进行表面淬硬处理，以增加其耐磨性，延长夹具使用寿命。
2、为确保圆套和圆套同轴度要求，因为零件未标注精度等级要求不过零件同轴度也要合适确保，所以圆柱和圆柱同轴度定为。
3、用于定位面圆环面也应该要求平面度要求以确保圆套和圆套垂直度要求，所以圆柱和圆环面垂直度定为。
4、其它表面在安全操作范围内则不做严格要求。
