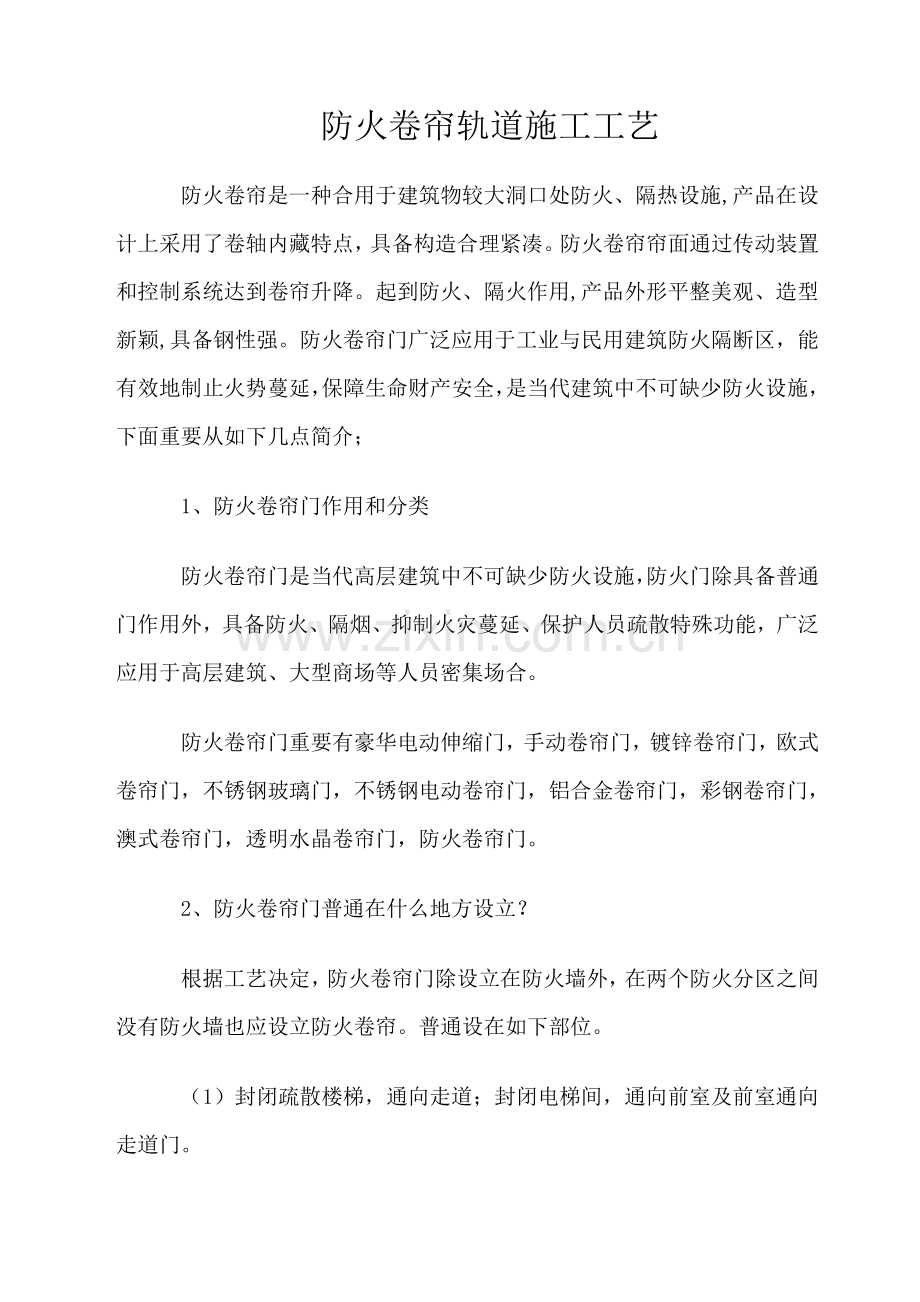

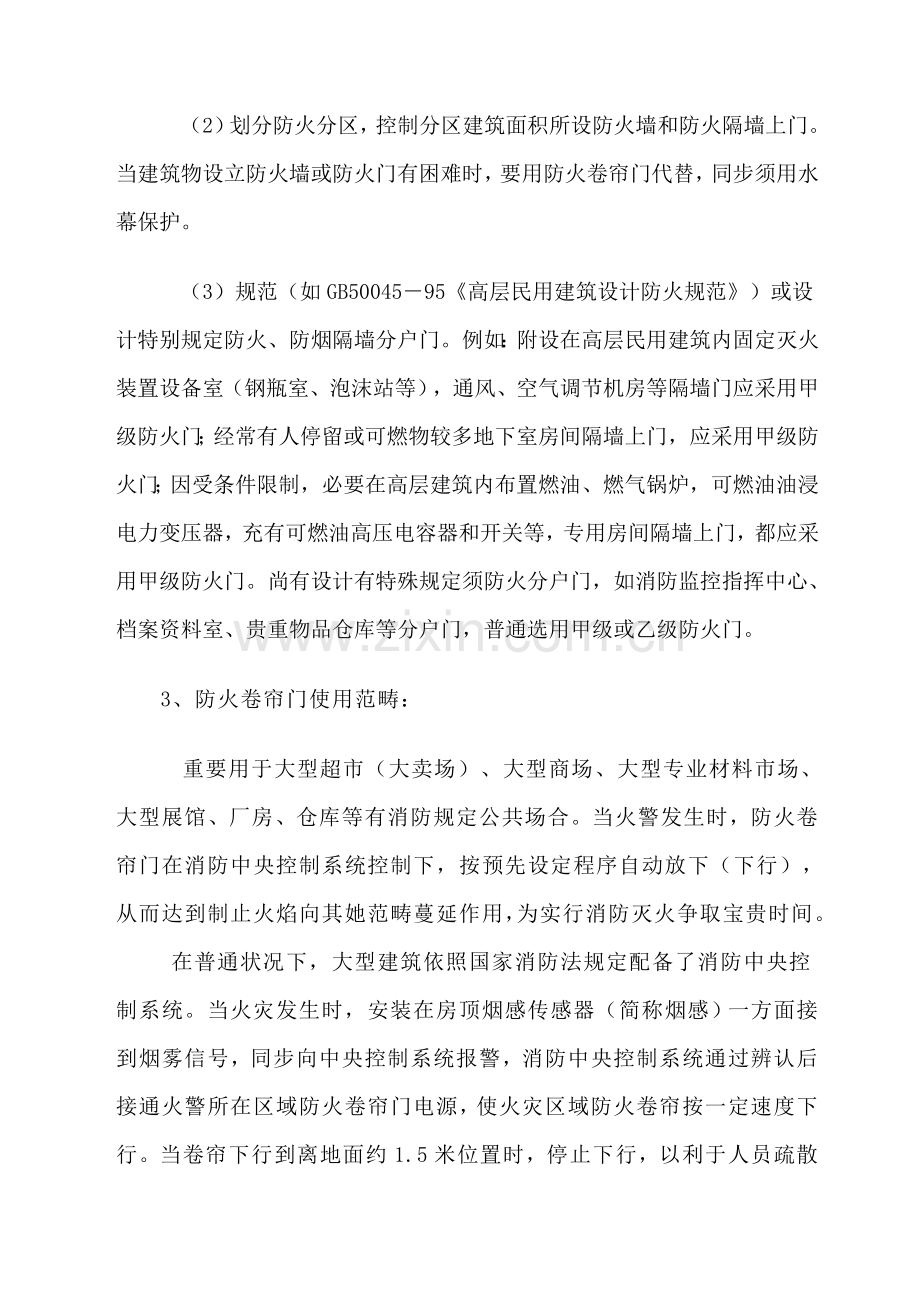

防火卷帘轨道综合项目施工基本工艺完善后完整版.doc

防火卷帘轨道施工工艺防火卷帘是一种合用于建筑物较大洞口处防火、隔热设施,产品在设计上采用了卷轴内藏特点，具备构造合理紧凑。防火卷帘帘面通过传动装置和控制系统达到卷帘升降。起到防火、隔火作用,产品外形平整美观、造型新颖,具备钢性强。防火卷帘门广泛应用于工业与民用建筑防火隔断区，能有效地制止火势蔓延，保障生命财产安全，是当代建筑中不可缺少防火设施，下面重要从如下几点简介；1、防火卷帘门作用和分类 防火卷帘门是当代高层建筑中不可缺少防火设施，防火门除具备普通门作用外，具备防火、隔烟、抑制火灾蔓延、保护人员疏散特殊功能，广泛应用于高层建筑、大型商场等人员密集场合。 防火卷帘门重要有豪华电动伸缩门，手动卷帘门，镀锌卷帘门，欧式卷帘门，不锈钢玻璃门，不锈钢电动卷帘门，铝合金卷帘门，彩钢卷帘门，澳式卷帘门，透明水晶卷帘门，防火卷帘门。2、防火卷帘门普通在什么地方设立？ 根据工艺决定，防火卷帘门除设立在防火墙外，在两个防火分区之间没有防火墙也应设立防火卷帘。普通设在如下部位。 （1）封闭疏散楼梯，通向走道；封闭电梯间，通向前室及前室通向走道门。 （2）划分防火分区，控制分区建筑面积所设防火墙和防火隔墙上门。当建筑物设立防火墙或防火门有困难时，要用防火卷帘门代替，同步须用水幕保护。（3）规范（如GB5004595高层民用建筑设计防火规范）或设计特别规定防火、防烟隔墙分户门。例如：附设在高层民用建筑内固定灭火装置设备室（钢瓶室、泡沫站等），通风、空气调节机房等隔墙门应采用甲级防火门；经常有人停留或可燃物较多地下室房间隔墙上门，应采用甲级防火门；因受条件限制，必要在高层建筑内布置燃油、燃气锅炉，可燃油油浸电力变压器，充有可燃油高压电容器和开关等，专用房间隔墙上门，都应采用甲级防火门。尚有设计有特殊规定须防火分户门，如消防监控指挥中心、档案资料室、贵重物品仓库等分户门，普通选用甲级或乙级防火门。3、防火卷帘门使用范畴：重要用于大型超市（大卖场）、大型商场、大型专业材料市场、大型展馆、厂房、仓库等有消防规定公共场合。当火警发生时，防火卷帘门在消防中央控制系统控制下，按预先设定程序自动放下（下行），从而达到制止火焰向其她范畴蔓延作用，为实行消防灭火争取宝贵时间。 在普通状况下，大型建筑依照国家消防法规定配备了消防中央控制系统。当火灾发生时，安装在房顶烟感传感器（简称烟感）一方面接到烟雾信号，同步向中央控制系统报警，消防中央控制系统通过辨认后接通火警所在区域防火卷帘门电源，使火灾区域防火卷帘按一定速度下行。当卷帘下行到离地面约1.5米位置时，停止下行，以利于人员疏散和撤离。防火卷帘门在中间停留一定期间后，再继续下行，直至关闭。防火卷帘门下行速度和中间停留时间可在安装时进行调节。 在某些场合，建筑内不配备消防中央控制系统，防火卷帘门仅借助于防火卷帘门消防控制电器箱实现防火卷帘门防火规定运营程序。在这种状况下，当火警发生时，烟雾传感器接受火警信号直接传至防火卷帘门消防控制电器箱。 在停电状况下，只能通过拉动铁链将防火卷帘门放下。防火卷帘门配备手动，只能单向放下，不能提高。 防火卷帘门制作规定较高，即规定整个系统能经受一定期间1100左右高温考验，防火卷帘门耐火时间是防火卷帘门重要指标。GB14102-93钢质防火卷帘门通用技术条件中对耐火时间规定了四个防火级别。4、防火卷帘门在使用过程中注意操作细节钢质防火卷帘是公共场合防火分区和防火隔断重要消防设施。它是机械与电器综合性能消防产品，因而对安装好防火卷帘应始终处在正常状态。钢质防火卷帘在使用过程中，专用设备应有专人使用和保管，并具备一定电工及机械基本知识。 在操作使用过程中，操作人员不得擅自离开操作地点，应密切注意启闭状况和执行状况，在启闭时卷帘下面不准有人站立、走动。以防止行程开关失灵，卷帘卡死，电机受阻和发生其他事故。 防火分区和防火隔断钢质防火卷帘平时不作频繁使用，一旦区域发生火情，卷帘应有效地投入使用。带有联动控制、中央控制中心控制自动控制防火卷帘必要依照一套控制指令程序进行。 在使用过程中一旦发现异常状况应及时采用紧急办法，切断输入电源，排除故障。防火卷帘应建立定期保养制度，并做好每樘卷帘保养记录工作，备案存档。长期不启闭卷帘半年必要保养一次，内容为消除尘圾，涂刷油漆，对传动部份链轮滚子链加润滑油生平等。 检查电器线路和电器设备与否损坏，运转与否正常，能否符合各项指令，如有损坏和不符规定期应及时检修。 5、防火卷帘门安装规定和使用阐明 （1）、安装卷帘门洞口上部不得设有通风管、水管等； （2）、电源线路(三相五线和消防中控信号线)由顾客铺设到卷门机旁电气控制箱边； （3）、卷帘门安装好后，安装吊顶，吊顶边沿应离帘板50mm，以免摩擦； （4）、调试及使用时，禁止底部 站人。电器设施不得擅自拆搬； （5）、依照消防管理规定，防火卷帘门为消防专用设施，不得改作她用，卷帘正下方不得堆放任何物品； （6）、安装调试后，每季度启动一次，以检查电器、机械性能，检查时注意操作安全。 卷帘门面积计算 卷帘门面积计算应依照国家建筑工程预决算原则执行。计算办法为：(卷帘门洞口高度+600mm)(卷帘门实际宽度)防火卷帘门分类防火卷帘门同防火墙作用同样起到水平防火分隔，它由帘板、座板、导轨、支座、卷轴、箱体、控制箱、卷门机、限位器，门楣、手动速放开关装置、按钮开关和保险装置等13个某些构成，普通安装在不便采用防火墙分隔部位。如：敞开电梯厅、自动扶梯、百货大楼宽敞营业厅、展览楼展览厅和建筑物中洞口较大不能用防火门窗部位。防火卷帘门在建筑工程中，使防火分隔得到了广大应用。 6、防火卷帘分类： A、按材质分钢质、复合、无机等。 B、按安装形式墙中、墙侧（或称洞内、洞外）两种。 C、按启动方向上卷和侧卷两种。 防火卷帘防火性能分级尚无国标，GB14102钢质防火卷帘通用技术条件中将普通钢质防火卷帘分为： 1级，耐火时间1.50hF2级，耐火时间2.0h复合型钢质防火卷帘分为： F3级，耐火时间2.50hF4级，耐火时间3.00h但国标GB14102对钢质防火卷帘门耐火性能分级，均未规定耐火实验测背火面温升，也不以背火面温升作为鉴定耐火时间条件，近几年市场上浮现汽雾式钢质防火卷帘，蒸发式汽雾式钢质防火卷帘等，按“高规”规定，当用作防火分区别隔构件时，必要以背火面温升作为耐火极限鉴定条件。为区别以上两种不同鉴定条件耐火极限防火卷帘分级，在防火卷帘分级国标出台此前，高规管理专家们建议：将按国标门和卷帘耐火实验办法GB7633进行耐火实验，达到涉及背火面温升在各项鉴定条件规定，耐火极限3.0h，称为特级防火卷帘，凡是在耐火实验中不以背火面温升作为鉴定条件统称普通防火卷帘门。 防火卷帘门普通在什么地方设立？ 根据工艺决定，防火卷帘门除设立在防火墙外，在两个防火分区之间没有防火墙也应设立防火卷帘。普通设在如下部位。 （1）封闭疏散楼梯，通向走道；封闭电梯间，通向前室及前室通向走道门。 （2）电缆井、管道井、排烟道、垃圾道等竖向管道井检查门。 （3）划分防火分区，控制分区建筑面积所设防火墙和防火隔墙上门。当建筑物设立防火墙或防火门有困难时，要用防火卷帘门代替，同步须用水幕保护。 （4）规范（如GB5004595高层民用建筑设计防火规范）或设计特别规定防火、防烟隔墙分户门。例如：附设在高层民用建筑内固定灭火装置设备室（钢瓶室、泡沫站等），通风、空气调节机房等隔墙门应采用甲级防火门；经常有人停留或可燃物较多地下室房间隔墙上门，应采用甲级防火门；因受条件限制，必要在高层建筑内布置燃油、燃气锅炉，可燃油油浸电力变压器，充有可燃油高压电容器和开关等，专用房间隔墙上门，都应采用甲级防火门。尚有设计有特殊规定须防火分户门，如消防监控指挥中心、档案资料室、贵重物品仓库等分户门，普通选用甲级或乙级防火门。高层高档住宅楼分户门，常采用防火防盗门。 重要用于大型超市（大卖场）、大型商场、大型专业材料市场、大型展馆、厂房、仓库等有消防规定公共场合。当火警发生时，防火卷帘门在消防中央控制系统控制下，按预先设定程序自动放下（下行），从而达到制止火焰向其她范畴蔓延作用，为实行消防灭火争取宝贵时间。 在普通状况下，大型建筑依照国家消防法规定配备了消防中央控制系统。当火灾发生时，安装在房顶烟感传感器（简称烟感）一方面接到烟雾信号，同步向中央控制系统报警，消防中央控制系统通过辨认后接通火警所在区域防火卷帘门电源，使火灾区域防火卷帘按一定速度下行。当卷帘下行到离地面约1.5米位置时，停止下行，以利于人员疏散和撤离。防火卷帘门在中间停留一定期间后，再继续下行，直至关闭。防火卷帘门下行速度和中间停留时间可在安装时进行调节。 在某些场合，建筑内不配备消防中央控制系统，防火卷帘门仅借助于防火卷帘门消防控制电器箱实现防火卷帘门防火规定运营程序。在这种状况下，当火警发生时，烟雾传感器接受火警信号直接传至防火卷帘门消防控制电器箱。 在停电状况下，只能通过拉动铁链将防火卷帘门放下。防火卷帘门配备手动，只能单向放下，不能提高。 防火卷帘门制作规定较高，即规定整个系统能经受一定期间1100左右高温考验，防火卷帘门耐火时间是防火卷帘门重要指标。GB14102-93钢质防火卷帘门通用技术条件中对耐火时间规定了四个防火级别。7、防火卷帘门在使用过程中注意操作细节钢质防火卷帘是公共场合防火分区和防火隔断重要消防设施。它是机械与电器综合性能消防产品，因而对安装好防火卷帘应始终处在正常状态。钢质防火卷帘在使用过程中，专用设备应有专人使用和保管，并具备一定电工及机械基本知识。在操作使用过程中，操作人员不得擅自离开操作地点，应密切注意启闭状况和执行状况，在启闭时卷帘下面不准有人站立、走动。以防止行程开关失灵，卷帘卡死，电机受阻和发生其他事故。 防火分区和防火隔断钢质防火卷帘平时不作频繁使用，一旦区域发生火情，卷帘应有效地投入使用。带有联动控制、中央控制中心控制自动控制防火卷帘必要依照一套控制指令程序进行。 在使用过程中一旦发现异常状况应及时采用紧急办法，切断输入电源，排除故障。防火卷帘应建立定期保养制度，并做好每樘卷帘保养记录工作，备案存档。长期不启闭卷帘半年必要保养一次，内容为消除尘圾，涂刷油漆，对传动部份链轮滚子链加润滑油生平等。 检查电器线路和电器设备与否损坏，运转与否正常，能否符合各项指令，如有损坏和不符规定期应及时检修。在咱们寻常装修时，无论是星级宾馆，还是办公楼、展览馆、图书馆、医院等都离不开防火卷帘轨道安装，且轨道安装普通状况下不是我单位施工，与外单位配合安装普通很难协调，如稍有督查不到位，将对装饰效果，留有遗憾（建议五星级酒店由我单位安装）。当前，防火卷帘轨道普通安装在石材、木饰面及乳胶漆墙面内，如图所示：施工工艺如下：一方面放线，按照图纸把轨道完毕面线放到地面上，在墙面或柱面上用木工板做出完毕面，然后由安装单位依照完毕面焊接轨道，绝对误差不能超过2mm。普通虽然给出完毕面线，安装单位也很难按装饰规定施工，为了施工进度和最后效果，可以跟安装单位协商，建议防火卷帘轨道由我单位焊接并安装，详细施工环节如下；一、 石材墙面；双轨道先安装两侧石材，再安装轨道，轨道安装调试完毕后后再安装两轨道中间石材。单轨道先安装一侧石材，再安装轨道，轨道安装调试完毕后再安装另一侧石材。轨道完毕面凸出石材装饰面58mm。二、 木饰面或其她饰面墙面；木饰面或其他饰面用木工板施工好一侧或两侧完毕面，然后安装轨道，轨道安装调试完毕后，拆除木工板安装木饰面或其他饰面，轨道完毕面凸出石材或其他装饰面58mm。三、 顶面窗帘箱安装；施工环节：在吊顶封闭前由消防单位焊制卷帘箱轴承及安装卷帘箱，然后我单位进行施工，大某些施工办法基本为轻钢龙骨与顶连接悬挑（如图）此种安装办法消防轨道稍有偏差，轨道上下滑动，产生振动，付龙骨付挂易松动、脱落，顶面易开裂，严重会导致顶面坍塌。 故建议此后施工卷帘箱采用2040方管或4040方管制作300600宽（长度依照消防箱而定），用4#角钢做吊筋（间距900），靠卷轴卷帘盘外口100，吊挂加固钢架层（如图），底部封一层12厘多层板，再封石膏板，侧板由消防单位封堵，轻钢龙骨与卷帘箱连接按常规施工。该工艺能保证装饰最后效果，质量较容易控制，但增长了我单位施工成本。实图如下：1、石材必要超过吊顶完毕面（控制在5cm左右）；图12、依照消防卷帘两扇门垂直间距，定制不锈钢整体套框安装在卷帘门上；图23、不锈钢套框安装必要在消防验收通过后。图一图二图二图二 图二
