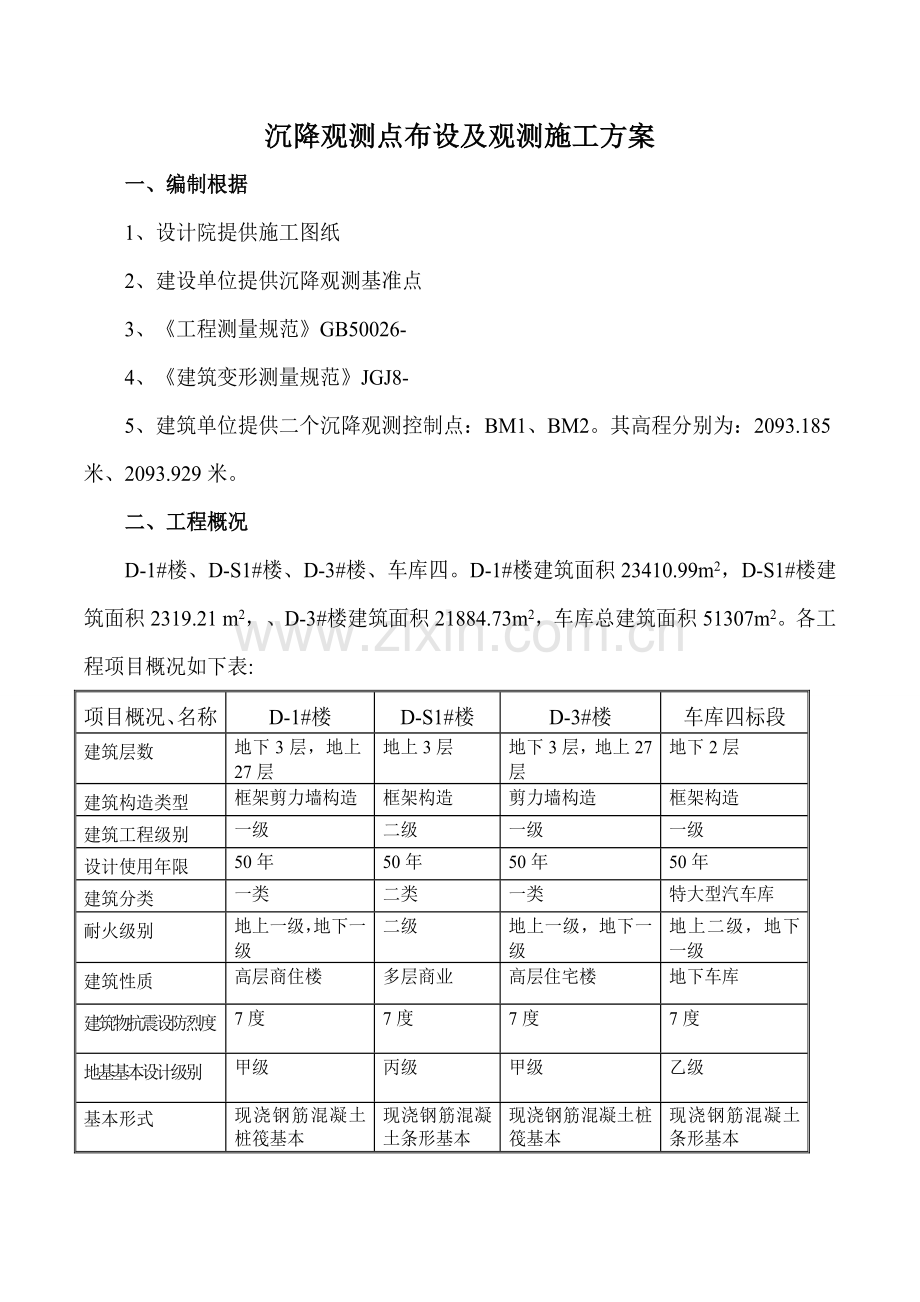

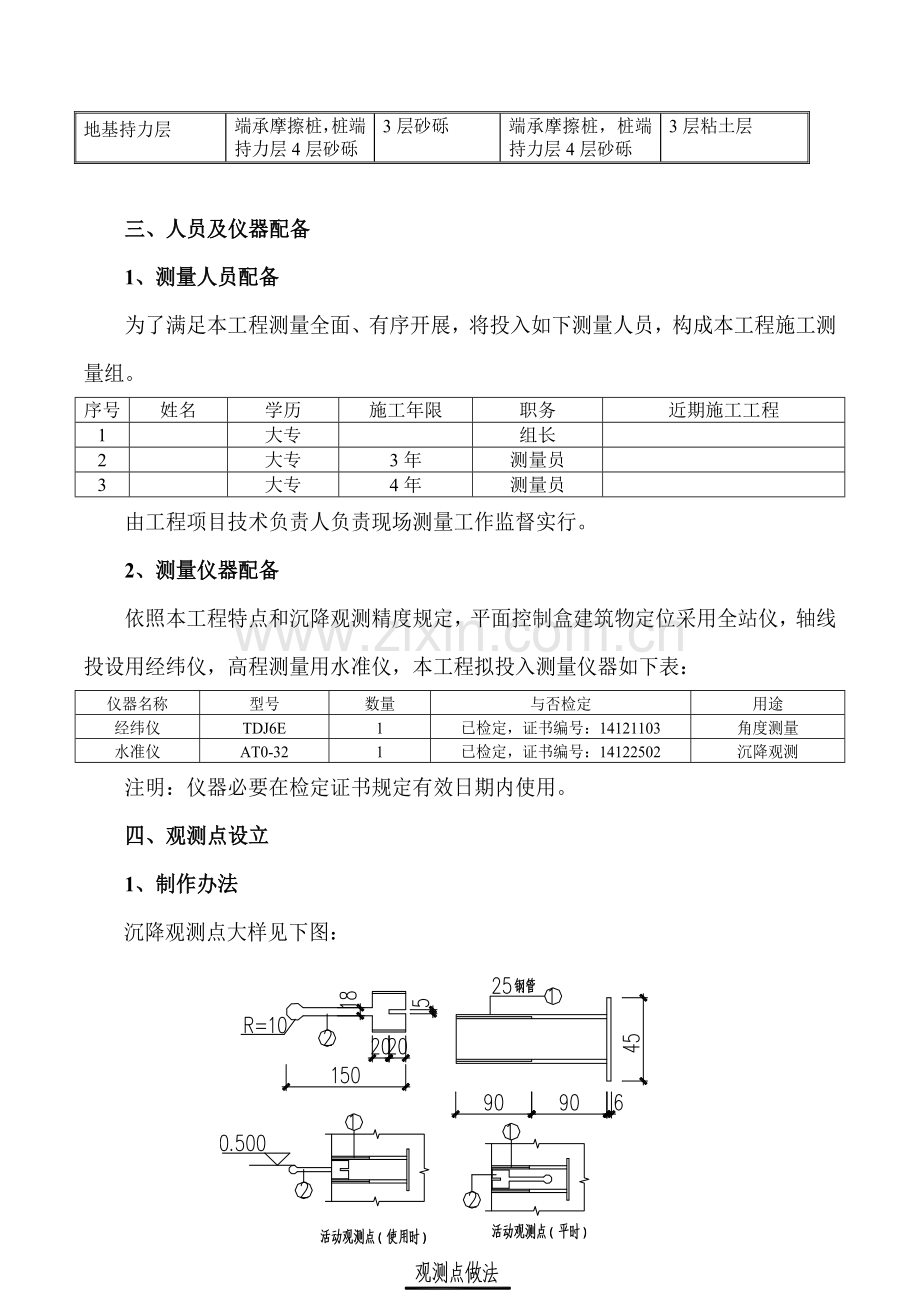

沉降观测点布设及观测施工方案 一、编制根据 1、设计院提供施工图纸 2、建设单位提供沉降观测基准点 3、《工程测量规范》GB50026- 4、《建筑变形测量规范》JGJ8- 5、建筑单位提供二个沉降观测控制点:BM1、BM2。其高程分别为:2093.185米、2093.929米。 二、工程概况 D-1#楼、D-S1#楼、D-3#楼、车库四。D-1#楼建筑面积23410.99m2,D-S1#楼建筑面积2319.21 m2,、D-3#楼建筑面积21884.73m2,车库总建筑面积51307m2。各工程项目概况如下表: 项目概况、名称 D-1#楼 D-S1#楼 D-3#楼 车库四标段 建筑层数 地下3层,地上27层 地上3层 地下3层,地上27层 地下2层 建筑构造类型 框架剪力墙构造 框架构造 剪力墙构造 框架构造 建筑工程级别 一级 二级 一级 一级 设计使用年限 50年 50年 50年 50年 建筑分类 一类 二类 一类 特大型汽车库 耐火级别 地上一级,地下一级 二级 地上一级,地下一级 地上二级,地下一级 建筑性质 高层商住楼 多层商业 高层住宅楼 地下车库 建筑物抗震设防烈度 7度 7度 7度 7度 地基基本设计级别 甲级 丙级 甲级 乙级 基本形式 现浇钢筋混凝土桩筏基本 现浇钢筋混凝土条形基本 现浇钢筋混凝土桩筏基本 现浇钢筋混凝土条形基本 地基持力层 端承摩擦桩,桩端持力层4层砂砾 3层砂砾 端承摩擦桩,桩端持力层4层砂砾 3层粘土层 三、人员及仪器配备 1、测量人员配备 为了满足本工程测量全面、有序开展,将投入如下测量人员,构成本工程施工测量组。 序号 姓名 学历 施工年限 职务 近期施工工程 1 大专 组长 2 大专 3年 测量员 3 大专 4年 测量员 由工程项目技术负责人负责现场测量工作监督实行。 2、测量仪器配备 依照本工程特点和沉降观测精度规定,平面控制盒建筑物定位采用全站仪,轴线投设用经纬仪,高程测量用水准仪,本工程拟投入测量仪器如下表: 仪器名称 型号 数量 与否检定 用途 经纬仪 TDJ6E 1 已检定,证书编号:14121103 角度测量 水准仪 AT0-32 1 已检定,证书编号:14122502 沉降观测 注明:仪器必要在检定证书规定有效日期内使用。 四、观测点设立 1、制作办法 沉降观测点大样见下图: 沉降观测标志可依照不同建筑构造类型和建筑材料,采用墙(柱)标志、基本标志和隐蔽式标志等形式,并符合下列规定: ⑴各类标志立尺部位应加工成半球形或有明显突出点,并涂上防腐剂; ⑵标志埋设位置应避开雨水管、窗台线、散热器、暖水管、电气开关等有碍设标与观测障碍物,并应视立尺需要离开墙(柱)面和地面一定距离; ⑶当应用静力水准测量办法进行沉降观测时,观测标志形式及其埋设,应依照采用静力水准仪型号、构造、读数方式以及现场条件拟定。标志规格尺寸设计,应符合仪器安顿规定。 2、设立办法 在地下室构造施工时,地下室柱墙构造钢筋绑扎完毕后, 在地下室顶板50线标高值处将准备好电线盒固定在观测点位置,用电弧焊将观测点盒子固定在柱或墙上,封闭模板时,注意检查观测点盒必要紧贴模板。模板拆除后,可以看到观测点盒子。 3、沉降观测点保护 沉降观测点做好后,为了防止冲撞而影响数据记录,要采用一定保护办法。可避免重物水平冲撞或高空下落而引起点破坏。观测完毕后,将观测点取下,放进盒内,盖好盖子,盖子上面用红色油漆标上标记,以表白用途,并使外观美观。 五、观测点布设 建筑沉降观测应测定建筑及地基沉降量、沉降差及沉降速度,并依照需要计算基本倾斜、局部倾斜、相对弯曲及构件倾斜。 1、沉降观测点布设原则 沉降观测点布设应能全面反映建筑及地基变形特性,并顾及地质状况及建筑构造特点。点位宜选用设在下列位置: ⑴建筑四角、核心筒四角、大转角处及沿外墙每10-15米或每隔2-3根柱基上; ⑵高低层建筑、新旧建筑、纵横墙等交接处两侧; ⑶建筑裂缝、后浇带和沉降缝、伸缩缝两侧、新旧建筑物或高地建筑物接壤处两侧,基本埋深相差悬殊处、人工地基与天然地基接壤处、不同构造分界处及填挖方分界处; ⑷对于宽度不不大于等于15m或不大于15m而地质复杂以及膨胀土地区建筑,应在承重内隔墙中部设内墙点,并在室内地面中心及四周设地面点; ⑸邻近堆置重物处、受振动有明显影响部位及基本下暗沟处; ⑹框架构造建筑每个或某些桩基上或沿纵横轴线上; ⑺筏形基本、箱型基本底板或接近基本构造某些之四角处及其中部位置; ⑻重型设备基本和动力设备基本四角、基本形式或埋深变化处以及地质条件变化处两侧; ⑼对于电视塔、烟囱、水塔、油罐、炼油塔、高炉等高耸建筑,应设在沿周边与基本轴线相交对称位置上,点数不少于4个。 2、布设位置 按照《工程测量规范》GB50026-、《建筑变形测量规范》JGJ8-规定,本工程沉降观测点如下表: 沉降观测点位分布表 序号 点号 详细位置 备注 序号 点号 详细位置 备注 1 1 C/1轴 大角位置 2 2 A/5轴 设计图纸规定位置 3 3 A/13轴 设计图纸规定位置 4 4 B/19轴 沉降缝位置 5 5 B/20轴 沉降缝位置 6 6 A/26轴 设计图纸规定位置 7 7 A/34轴 设计图纸规定位置 8 8 38/C轴 大角位置 9 9 38/F轴 大角位置 10 D-1 35/G轴 大角位置 11 D-2 25/G轴 大角位置 12 D-3 E/19轴 沉降缝位置 13 D-4 E/19轴 沉降缝位置 14 D-5 14/G轴 大角位置 15 D-6 4/G轴 大角位置 16 D-7 F/1轴 大角位置 17 10 S-14轴 设计图纸规定位置 18 11 S-12轴 大角位置 19 12 S-11轴 设计图纸规定位置 20 13 S-10轴 沉降缝位置 21 14 S-7轴 沉降缝位置 22 15 S-6轴 设计图纸规定位置 23 16 S-4轴 设计图纸规定位置 24 17 S-D轴 设计图纸规定位置 25 18 S-B轴 设计图纸规定位置 26 19 S-A轴 大角位置 27 20 S-C1轴 设计图纸规定位置 28 21 S-A1轴 大角位置 3、沉降观测点附图 后附沉降观测点布置图。 六、技术规定 本工程采用二等水准测量。 ㈠建筑变形测量精度级别拟定应符合下列规定: ①地基基本设计为甲级建筑及有特殊规定建筑变形测量工程,应依照现行国标《建筑地基基本设计规范》GB50007规定建筑地基变形容许值,分别按本规范第3.0.6条和第3.0.7条规定进行精度估算后,按下列原则拟定精度级别:⑴当仅给定单一变形容许值时,应按所估算观测点精度选取相应精度级别;⑵当给定各种同类型变形容许值时,应分别估算观测点精度,依照其中最高精度选取相应精度级别;⑶当估算出观测点精度低于本规范表3.0.4中三级精度规定期,应采用三级精度。 ㈡其她建筑变形测量工程,可依照设计、施工规定,按照规范表3.0.4规定,选用适当精度级别; 表3.0.4 建筑变形测量级别、精度指标及其合用范畴 实形测量级别 沉降观测 位移观测 重要合用范畴 观测点测站高差中误差(mm) 观测点坐标中误差(mm) 特级 ±0.05 ±0.03 特高精度规定特种精密工程变形测量 一级 ±0.15 ±1.0 地基基本设计为甲级建筑变形测量;重要古建筑和特大型市政桥梁等变形测量等 二级 ±0.5 ±3.0 地基基本设计为甲、乙级建筑变形测量;场地滑坡测量;重要管线变形测量;地下工程施工及运营中变形测量;大型市政桥梁变形观测等 三级 ±1.5 ±10.0 地基基本设计为乙、丙级建筑变形测量;地表、道路及普通管线变形测量;中心型市政桥梁变形测量等。 垂直位移监测基准网重要技术规定 级别 相邻基准点高差中误差 每站高差中误差 来回较差或环线闭合差(mm) 检测已测高差较差(mm) 二级 0.5 0.15 0.30n1/2 0.4 n1/2 注:表中n为测站数。 水准观测重要技术规定 级别 水准仪型号 水准尺 视线长度(m) 先后视距离较差(m) 先后视距离较差(m) 视线离地面最低高度(m) 基本分划、辅助分划读数较差(mm) 基本分划、辅助分划所测高差较差(mm) 二级 DS05 因瓦 30 0.5 1.5 0.5 0.3 0.4 2、 观测规定 在施工中采用相似图形和观测办法,为了保证观测精度和稳定,整个观测过程应使用同一台仪器和设备,为了防止人为误差积累,观测工作固定观测人员,每次观测应在基本相似环境和条件下工作,采用统一基准解决数据。 ⑴沉降观测作业办法和技术规定应符合下列规定: ①对二级、三级沉降观测,除建筑转角点、交接点、分界点等重要变形特性点外,容许使用间视法进行观测,但视线长度不得不不大于相应级别规定长度; ②观测时,仪器应避免安顿在有空压机、搅拌机、起重机等振动影响范畴内; ③每次观测应记载施工进度、荷载量变动、建筑倾斜裂缝等各种影响沉降变化和异常状况; ⑵每周期观测后,应及时对观测资料进行整顿,计算观测点沉降量、沉降差以及本周期平均沉降量、沉降速率和合计沉降量。依照需要,可按公式(5.5.7-1)、(5.5.7-2)计算基本或构件倾斜或弯曲量: 基本或构件倾斜度α: α=(SA-SB)/L (5.5.7-1) 式中SA、SB—基本或构件倾斜方向上A、B两点沉降量(mm) L—A、B两点间距离(mm)。 基本相对弯曲度fc:fc=[2S0-(S1+S2)]/L (5.5.7-2) 式中S0—基本中点沉降量(mm); S1、S2—基本或构件倾斜方向上A、B两点沉降量(mm) L—基本两个端点间距离(mm)。 注:弯曲量以向上凸起为正,反之为负。 六、沉降观测点布设线路 1、观测点采用基准点为建设单位提供BM1、BM2点。 2、观测路线布设成符合水准路线形式,观测路线从BM1、BM2点出发,形成环绕闭合。 3、观测线路示意图附图后附。 七、观测次数及数据整顿 1、观测次数 沉降观测周期和观测时间应按下列规定并结合实际状况拟定: ㈠建筑施工阶段观测应符合下列规定: ⑴普通建筑可在基本竣工后或地下室砌完后开始观测,大型、高层建筑可在基本垫层或基本底部完毕后开始观测; ⑵观测次数与间隔时间应视地基与加荷状况而定。民用高层建筑可每加高1-5层观测一次,工业建筑可按回填基坑、安装柱子和屋架、砌筑墙体、设备安装等不同施工阶段分别进行观测。若建筑施工均匀增高,应至少在增长荷载25%、50%、75%和100%时各测一次; ⑶施工过程中若暂停工,在停工时及重新开工时应各观测一次。停工期间可每隔2-3个月观测一次。 ㈡建筑使用阶段观测次数,应视地基土类型和沉降速率大小而定。除有特殊规定外,可在第一年观测3-4次,次年观测2-3次,第三年后每年观测1次,直至稳定为止。 ㈢在观测过程中,若有基本附近地面荷载突然增长、基本四周大量积水、长时间持续降雨等状况,均应及时增长观测次数。当建筑突然发生大量沉降、不均匀沉降或严重裂缝时,应及时进行逐日或2-3天一次持续观测。 ㈣建筑沉降与否进入稳定阶段,应由沉降量与时间关系曲线鉴定。当最后100天沉降速率不大于0.01-0.04mm/d时可以为已进入稳定阶段。详细取值宜依照各地区地基土压缩性能拟定。 2、数据解决 沉降观测结束后,依照工程需要,提交一下关于资料: ⑴观测点位图 ⑵甘肃省工程质量监督总站编制沉降观测登记表(6) ⑶荷载、时间、位移量曲线图 ⑷沉降观测原始记录 及时整顿施测数据,作为竣工资料进行存档。 沉降观测原始登记表 工程名称: 日期: 天气: 测站 测点 读数 高差 (后视-前视) 高程 沉降量 备注 1 后视 前视 2 后视 前视 3 后视 前视 4 后视 前视 5 后视 前视 6 后视 前视 7 后视 前视 8 后视 前视 9 后视 前视 10 后视 前视 11 后视 前视 12 后视 前视 13 后视 前视 14 后视 前视 记录人: 测量员: 技术负责人:
