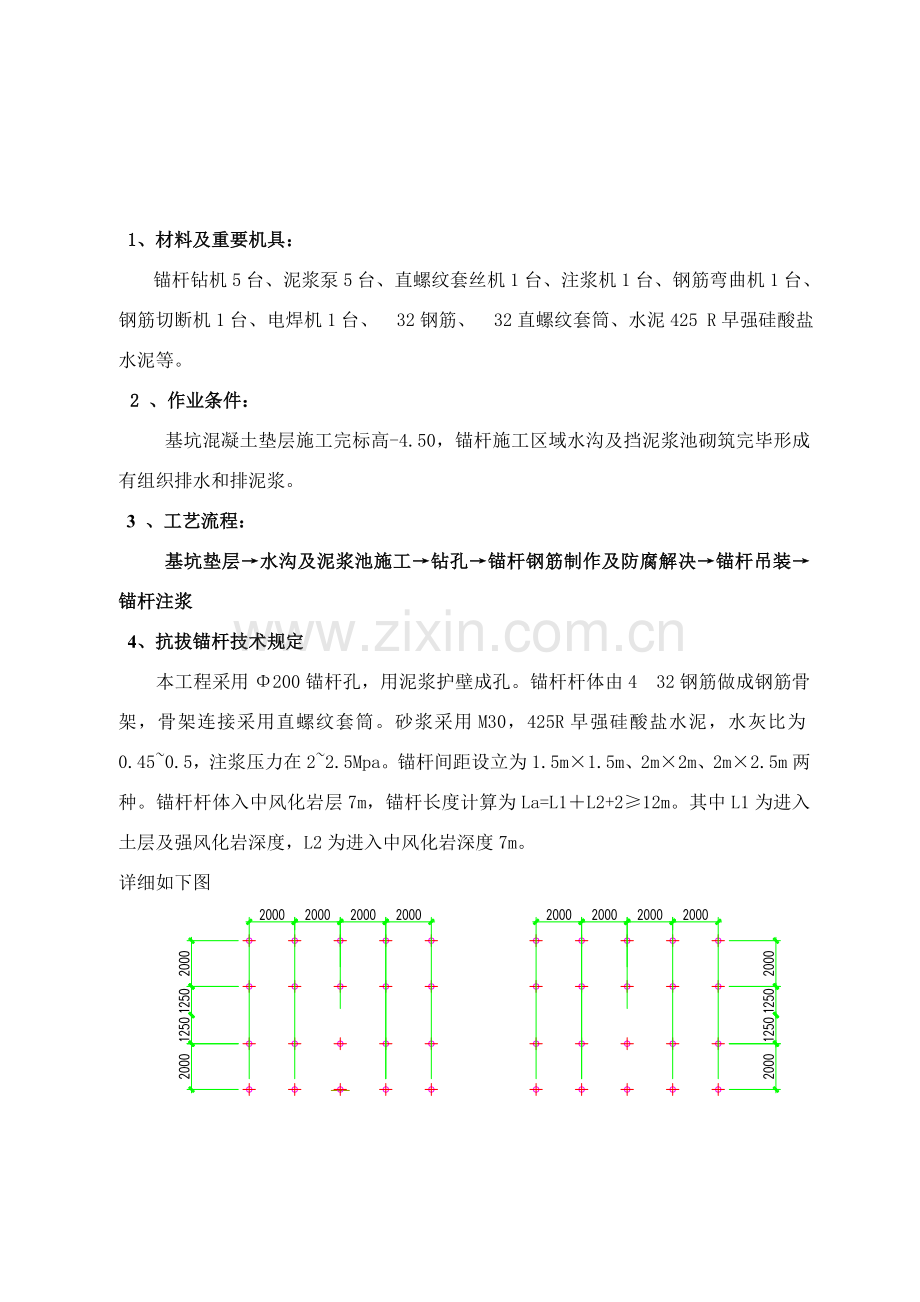

抗拔锚杆关键技术交底.doc

1、材料及重要机具： 锚杆钻机5台、泥浆泵5台、直螺纹套丝机1台、注浆机1台、钢筋弯曲机1台、钢筋切断机1台、电焊机1台、32钢筋、32直螺纹套筒、水泥425 R早强硅酸盐水泥等。 2 、作业条件：基坑混凝土垫层施工完标高-4.50，锚杆施工区域水沟及挡泥浆池砌筑完毕形成有组织排水和排泥浆。 3 、工艺流程：基坑垫层水沟及泥浆池施工钻孔锚杆钢筋制作及防腐解决锚杆吊装锚杆注浆4、抗拔锚杆技术规定本工程采用200锚杆孔，用泥浆护壁成孔。锚杆杆体由432钢筋做成钢筋骨架，骨架连接采用直螺纹套筒。砂浆采用M30，425R早强硅酸盐水泥，水灰比为0.450.5，注浆压力在22.5Mpa。锚杆间距设立为1.5m1.5m、2m2m、2m2.5m两种。锚杆杆体入中风化岩层7m，锚杆长度计算为La=L1L2+212m。其中L1为进入土层及强风化岩深度，L2为进入中风化岩深度7m。详细如下图 5、锚杆施工过程中质量控制5.1 施工准备阶段由于抗拔锚杆属于地下隐蔽工程，为了施工质量顺利进行，在施工前，结合现场实际状况理解、熟悉设计图纸，地层性状，地下水状态及水质和底下埋设障碍物等基本资料。 在施工前拟定施工办法、施工程序、质量控制、进度筹划、安全管理事项；并对施工现场用水及排水设施，供电，作业空间做出详细实行筹划。做好锚杆用料在施工前检查工作。做好锚杆桩轴线定位与复核。5.2 锚杆钻孔本工程采用锚杆钻孔机，钻头直径为200mm，采用泥浆护壁循环钻进工艺。在钻进过程中，经常检查孔准直度，将偏离轴线钻孔误差控制在钻孔长度1以内，为纠偏斜，在钻杆距钻孔顶处设支点固定导向器。在不同土层采用不同钻进办法。在粘性土中，以中档速度，稀泥浆钻进尺寸，不得太快；在砂土和软土中，钻进时要控制进尺，低挡慢速,稠泥浆钻进,防止泥浆排量局限性；在岩层中用套管钻进时，低挡慢速稠泥浆钻进。经常注意泥浆指标变化状况，并掌握好孔内泥浆面高度，进尺变化状况，发现变化后即时调节。上下钻孔有时有很大阻力易缩径孔段，采用上下来回重复划圆，扫孔以保证孔径规定。套管钻进抽芯以钻杆长度和岩样控制入岩深度，由现场各技术主管检查岩层类别及入岩深度。经拟定达到设计深度时方可终孔。普通状况下，在孔深达到设计后超钻300500mm以便收容冲洗残留沉渣和防止杆体腐蚀。钻孔深度达到设计规定，对孔深、孔径、孔垂直度等进行检查，符合规范规定后，进行第一次清孔。清孔过程中，不断测量孔底沉渣厚度，使其厚度控制在100mm以内，泥浆比重、含砂率、PH值等各项指标达到规定规定。5.3 锚杆杆体制作与安装本工程锚杆杆体由技术纯熟工人专门加工制作。其制作流程如下：本工程锚杆体因地质岩层深浅不一,其长度由成孔深度及面标高拟定。432钢筋杆体直螺纹套筒连接，每1.5m设立一种连接件。使锚杆杆体不偏离钻孔几何中心，有足够保护层，在杆体上每隔1.5m设立一支架，保证杆体保护层。安装杆体时重新对钻孔进行检查，防塌孔、掉块，将注浆塑料管绑扎在锚杆体上，并距钻孔底部150250mm处，推送杆体到钻孔底部将杆体安装在钻孔内中心，防止产生过大挠度和插入钻孔时搅动土壁。安装杆体就绪后，重新对钻孔从底部向上继续二次清孔，保证杆体与孔壁粘结力。5.4 锚杆注浆本工程灌注锚杆水泥浆采用425普通硅酸盐水泥，水灰比为0.450.5，注浆压力在22.5Mpa。水灰比控制采用台称进行计量，并由专人进行配料。注浆压力依照注浆机压力表控制。水泥浆浆体以取样实验，浆体强度均满足15d，28d抗压强度。在水泥浆拌制过程中采用自循环搅拌机，搅拌时间不少于3min，并且持续搅拌，至所有灌浆完毕。拌好浆液存储时间不得超过120min。开始注浆与第二次清孔时间间隔不适当不不大于30min。水泥浆采用活塞式注浆泵，通过高压胶管将水泥浆从开始注入至钻孔注满浆液。注浆时间以浆液冒出为止，一次注浆与二次注浆时间间隔不超过180min。红尘紫陌，有轰轰烈烈昨日，也有平淡如水今天。在生活平平仄仄韵脚中，始终都泛着故事清香，我看到每一寸光阴都落在我宣纸上，跌进每一种方方正正小楷里，沉香、迷醉。秋光静好，窗外阳光和细微风都好，我也尚好。不去向秋寒暄，只愿坐在十月门扉，写一阙清丽小诗，送给秋天；在一杯香茗里欣然，读一抹秋意阑珊，依着深秋，细嗅桂花香馥，赏她们淡定从容地绽放。听风穿过幽幽长廊，在平淡简约人生中，把日子过成云卷云舒，行云流水模样，过成一幅画，一首诗。有你，有我，有爱，有暖，就好。在安静恬淡时光里，勾勒咱们最美今天和明天。醉一帘秋之幽梦，写一行小字，念一种远方，痴毕生眷恋。一记流年，一寸相思。不许海誓山盟，只许你在，我就在。你是我前世今生爱，是刻在心头一枚朱砂。任由尘世千般云烟散尽，任由风沙凝固成沙漠墙，你依然是我生命风景。人生苦短，且行且爱惜。十月如诗，就让我独醉其中吧！行走红尘，做最简朴自己。简朴让人高兴，高兴人，都是由于简朴。心豁达，坦然，不存勾心斗角。从容面对人生，做最佳自己，巧笑嫣然，你若盛开，蝴蝶自来。那就做一朵花吧！优雅绽放，优雅凋落，不带忧伤，只记美好。这个秋日，一切都很美，阳光浅浅，云舞苍穹，闲风淡淡。捡拾一片薄如蝉翼枯叶，写着季节流转故事，沉淀着岁月风华。安静享有生命途径上一山一水。执笔挥墨，耕耘爱世界，轻声吟唱岁月安好，把一缕缕醉人情怀，婉约成小字里风月千里，泅成指尖上浪漫和馨香。静立于秋光潋滟里，赏碧水云天，携来闲云几片，柔风几缕，缝进岁月香囊里，将唯美雅致收藏，醉卧美好时光。秋，是静美，是收获，是满载但愿而归季节。秋只因叶落，葳蕤消，花残瘦影，不免总给人一种无边萧瑟。然而秋，也有秋美。如黄巢不第后赋菊诗中有句：待到秋来九月八，我花开后百花杀。是不是听起来特别霸道有味。谁说秋实悲凉，百花残了何妨？我菊正艳艳，香影欹满山。尚有一句歌词叫：春游百花，秋有月。秋天月，要比任何季节都美，都明亮，都让人迷恋陶然。秋有赤枫把美丽秋燃烧成通红火辣，秋有万千银杏如蝶，秋哪有萧索？秋始终很美，你可有发现美眼睛呢？每一种季节，均有着不同旖旎。人生何尝不是如四季，有青春绝艳花季，也有老骥伏枥暮年。容颜老去，青春不复，所有美好不会消失，始终珍藏着。即便时光变得荒芜，而你我始终永如初见，彼此温柔以待。走进十月，蓦然回眸，你我都在，惟愿光阴路上，且行且惜，寂静相伴，无悔毕生。红尘紫陌，有轰轰烈烈昨日，也有平淡如水今天。在生活平平仄仄韵脚中，始终都泛着故事清香，我看到每一寸光阴都落在我宣纸上，跌进每一种方方正正小楷里，沉香、迷醉。秋光静好，窗外阳光和细微风都好，我也尚好。不去向秋寒暄，只愿坐在十月门扉，写一阙清丽小诗，送给秋天；在一杯香茗里欣然，读一抹秋意阑珊，依着深秋，细嗅桂花香馥，赏她们淡定从容地绽放。听风穿过幽幽长廊，在平淡简约人生中，把日子过成云卷云舒，行云流水模样，过成一幅画，一首诗。有你，有我，有爱，有暖，就好。在安静恬淡时光里，勾勒咱们最美今天和明天。醉一帘秋之幽梦，写一行小字，念一种远方，痴毕生眷恋。一记流年，一寸相思。不许海誓山盟，只许你在，我就在。你是我前世今生爱，是刻在心头一枚朱砂。任由尘世千般云烟散尽，任由风沙凝固成沙漠墙，你依然是我生命风景。人生苦短，且行且爱惜。十月如诗，就让我独醉其中吧！行走红尘，做最简朴自己。简朴让人高兴，高兴人，都是由于简朴。心豁达，坦然，不存勾心斗角。从容面对人生，做最佳自己，巧笑嫣然，你若盛开，蝴蝶自来。那就做一朵花吧！优雅绽放，优雅凋落，不带忧伤，只记美好。这个秋日，一切都很美，阳光浅浅，云舞苍穹，闲风淡淡。捡拾一片薄如蝉翼枯叶，写着季节流转故事，沉淀着岁月风华。安静享有生命途径上一山一水。执笔挥墨，耕耘爱世界，轻声吟唱岁月安好，把一缕缕醉人情怀，婉约成小字里风月千里，泅成指尖上浪漫和馨香。静立于秋光潋滟里，赏碧水云天，携来闲云几片，柔风几缕，缝进岁月香囊里，将唯美雅致收藏，醉卧美好时光。秋，是静美，是收获，是满载但愿而归季节。秋只因叶落，葳蕤消，花残瘦影，不免总给人一种无边萧瑟。然而秋，也有秋美。如黄巢不第后赋菊诗中有句：待到秋来九月八，我花开后百花杀。是不是听起来特别霸道有味。谁说秋实悲凉，百花残了何妨？我菊正艳艳，香影欹满山。尚有一句歌词叫：春游百花，秋有月。秋天月，要比任何季节都美，都明亮，都让人迷恋陶然。秋有赤枫把美丽秋燃烧成通红火辣，秋有万千银杏如蝶，秋哪有萧索？秋始终很美，你可有发现美眼睛呢？每一种季节，均有着不同旖旎。人生何尝不是如四季，有青春绝艳花季，也有老骥伏枥暮年。容颜老去，青春不复，所有美好不会消失，始终珍藏着。即便时光变得荒芜，而你我始终永如初见，彼此温柔以待。走进十月，蓦然回眸，你我都在，惟愿光阴路上，且行且惜，寂静相伴，无悔毕生。
