同心家园十二期边坡支护工程

脚手架专项施工方案

审 批 人：

审 核 人：

编 制 人：

深圳市工勘岩土工程有限公司
编写时间：7月23日

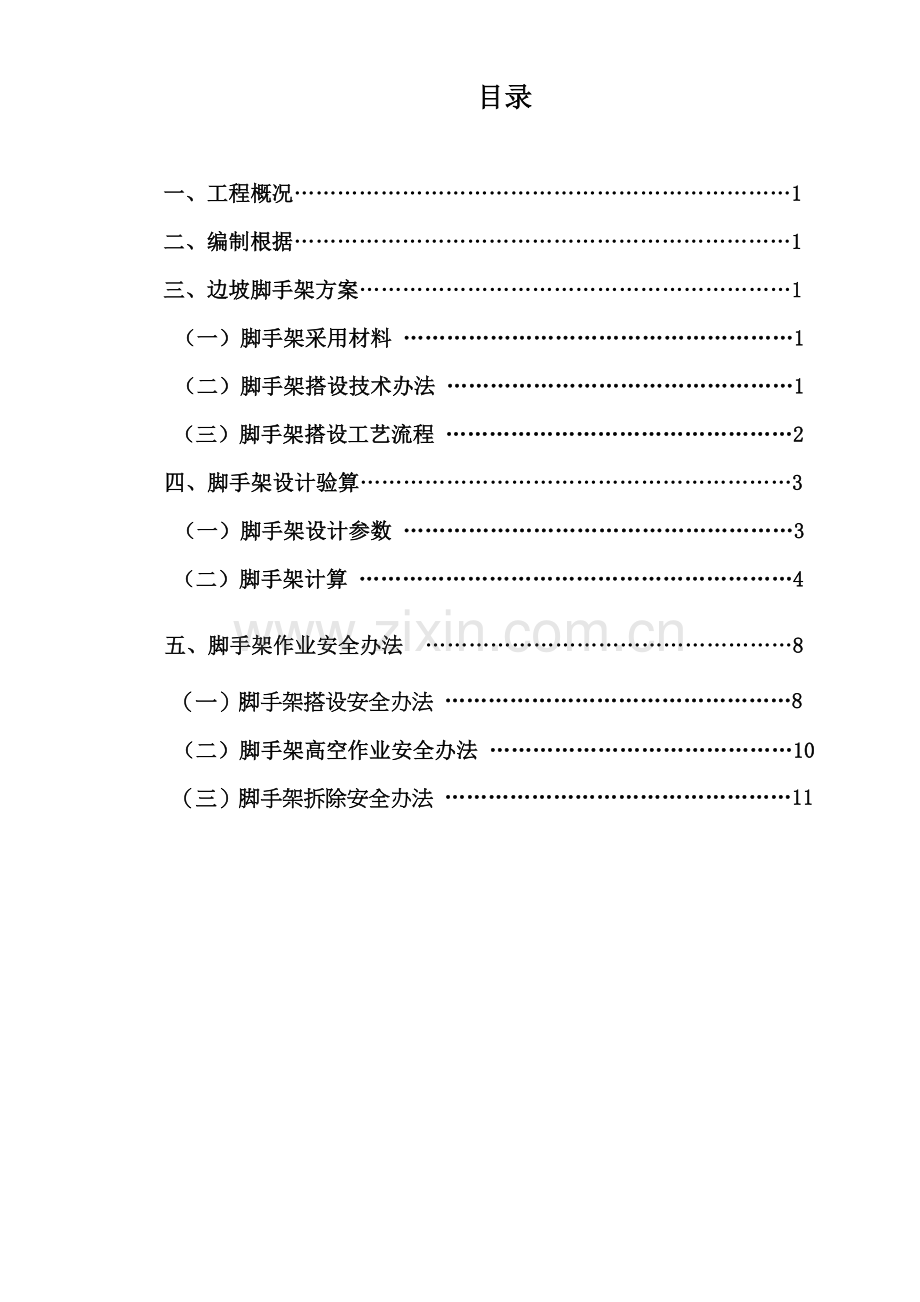

目录

一、工程概况……………………………………………………………1
二、编制根据……………………………………………………………1
三、边坡脚手架方案……………………………………………………1
（一）脚手架采用材料 ………………………………………………1
（二）脚手架搭设技术办法 …………………………………………1
（三）脚手架搭设工艺流程 …………………………………………2
四、脚手架设计验算……………………………………………………3
（一）脚手架设计参数 ………………………………………………3
（二）脚手架计算 ……………………………………………………4

五、脚手架作业安全办法 ……………………………………………8
（一）脚手架搭设安全办法 …………………………………………8
（二）脚手架高空作业安全办法 ……………………………………10
（三）脚手架拆除安全办法 …………………………………………11

一、工程概况
三亚万科同心家园十二期边坡支护工程，边坡长度约300m，高度15～23m，坡率为1:1，采用预应力锚索及锚杆+格构梁支护构造，边坡已开挖完毕，锚索、锚杆施工需搭设排架。
二、编制根据：
JGJ59-99　　 　建筑施工安全检查原则
JGJ80-91　　 　建筑施工高处作业安全技术规范
JGJ130-　　建筑施工扣件式钢管脚手架安全技术规范
三、边坡脚手架方案
（一）脚手架采用材料
1.脚手架采用φ48mm、壁厚3.5mm钢管，符合现行国标，连接扣件采用原则扣件；立杆、大横杆和斜杆最大长度为6.0m。
2.脚手板应采用木板或者串片毛竹制作，厚度不不大于50mm，宽度不不大于等于250mm，长度不不大于1.5m，其材质应符合国家现行关于建材原则。
（二）脚手架搭设技术办法
1. 依照边坡实际状况，采用错落坡型脚手架，脚手架随坡度而设，坡率1:1，最大高度不超过23M。
2．依照锚索、锚杆位置，主受力立杆水平间距2.0m，垂直间距2.0m，设内外双排架，内外排间距约2.2m；别的辅助受力立杆随坡度而调节搭设，间距1.5 m左右，均按坡度450搭设。
3．立杆底端100～300mm处，设纵向和横向扫地杆，并与立杆连接牢固,做好防止滑动解决；横杆靠墙底端100～300mm高底处，将内立杆和纵向水平杆作为扫地杆，并与横杆连接牢固,做好防止滑动解决。
4．脚手架及施工荷载轴向力主承力区选取在边坡底部落碎台或变坡平台上。
5．考虑到潜孔钻较重人工搬移不以便，为保障安全，沿搬移通道方向架设2-3条纵向长杆。
6.考虑到安全需要，需在外侧恰当设立水平纵向钢管；为防止脚手架向外倾翻，设立拉结，锚杆（锚索）注浆强度达75%后，脚手架可和锚杆（索）进行拉结，每高4m水平6m设一种拉结点，拉结点必要同步拉结内外立杆）。
7.钻机由下自上作业，锚杆（锚索）完毕后，拉结点亦由下自上进行拉结。
8. 考虑到作业层荷载较大，在钻机就位前，对脚手架作业层小横杆恰当加密。
（三）脚手架搭设工艺流程
 1.放线、摆放模板、→摆放扫地杆→竖立杆并与扫地杆扣紧→装扫地小横杆，并与立杆和扫地杆扣紧→装第一步大横杆并与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→加设暂时斜撑杆，上端与第二步大横杆扣紧→安第三、四步大横杆和小横杆→依次搭设上部大、小横杆和立杆→规定高度处→铺设脚手板→搭设防护栏杆及绑扎防护档脚板。
2．施工作业面设人行道，斜坡不不不大于1:3；设备运送和人员上下上工作面搭设运料通道，通道宽1.2-1.5m，坡度不不不大于1:6，按临边防护规定设立防护栏杆及挡脚板，防滑横条间距不不不大于30cm。

四、脚手架设计验算
（一）脚手架设计参数
1.高边坡按照1：1坡率进行脚手架设计。
2.脚手板为5cm厚木脚手板或者5cm*150cm竹片相串脚手板，其自重原则值为0.35kN/m2；
构件型号
截面积A(cm2)
惯性矩I(cm4)
截面模量W(cm3)
回转半径i(cm)
单位长重量kN/m
强度容许值N/mm2
弹性模量E（ N/mm2）
Ф48x3.5
4.89
12.19
5.08
1.58
0.038
205
2.06 x105
3.钢管参数
4.施工荷载按照最大坡面（高程方向23m），脚手架范畴内，作业层布置4台钻机（持续5跨内布置1台钻机作业），施工人员12人；单台钻机重250 kg，单个人员按80kg；计算荷载按照5跨内布置1台钻机，同步配备3名施工人员，锚索重量110kg，施工面平台处搭铺脚手板；施工荷载=（250+240+110）*10*sin45/（2.2*2）=964N/m2，计算时荷载按照1.5KN/m2考虑。

（二）脚手架计算
钢管脚手架计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—）
计算脚手架为双排脚手架,搭设最大高度为23m，立杆采用单立管。
搭设尺寸为：立杆纵距为2.0m，立杆步距最大为2.0m，立杆横距计算拟定。
采用钢管类型为Ф48×3.5，施工均布荷载为1.5KN/㎡。
1．横向、纵向水平杆抗弯强度计算
立杆纵向距离La=mm，立杆步距h=mm,立杆横距Lb待定；
（1）横向水平杆抗弯强度计算及立杆横距拟定
恒荷载原则gk=0.038*（0.3+La/1000+h/1000）+0.35*1.5/4+0.143
=0.481kN/m
(阐明：1.横杆扫墙距0.3m；2.考虑到钻机移位需要，只在1层作业面处铺设脚手板，计算荷载按1/3层计算；3.依照表A.0.4，直角扣件自重13.2N,旋转扣件自重14.6N，扣件线荷载=（13.2*3+14.6*12）/1.5=0.143 kN/m)
MA=1/2*gk*a^2=21.66N·m ；MB=1/2*gk*a1^2=2.41N·m
施工均布活荷载原则值Qk=1.5*0.75=0.83kN/m
恒荷载弯矩MGK=1/2*gk*2*Lb-( MA - MB)/gk*Lb^2- MA
活荷载弯矩MQK=Qk Lb^2/8
组合弯矩M=1.2MGK+1.4MQK
σ=M/W
经计算
当Lb=mm时，M=990. 60 N·m,σ=195.01N/ mm2＜[σ]= 205N/ mm2
当Lb= mm时,抗弯强度符合规定，依照施工作业需要，立杆横距可选用不不不大于2.0m。
（2）纵向水平杆抗弯强度计算
①考虑静载状况
P=gk(Lb+a+a1)*( Lb+a-a1)/2*Lb=426.7N；
Lb=900m，a=0.3m，a1=0.1m
静载布置状况考虑跨中和支座最大弯距：
M1=0.715PLa MB=MC=-0.15PLa
②考虑活载状况
Q=1/2 Qk*Lb =825.0N；
活载最不利位置考虑跨中最大弯距：
M1=0.213QLa
③最不利组合
静载与活载最不利组合时M2跨中弯距最大：
MGK=0.175PLa =149.34 N·m
MQK=0.213QLa =351.45 N·m
M=1.2MGK+1.4MQK=671.24 N·m
σ=M/W=132.13N/mm2＜[σ]= 205N/ mm2
经验算，纵向水平杆抗弯满足安全规定。
2．横向、纵向水平杆挠度复核
（1）横向水平杆挠度
①考虑静载状况
K1=4MA/QkLb^2=0.15 N·m
K2=4MB/QkLb^3=0.02 N·m
查《建筑构造静力计算手册》中梁在均布荷载作用下最大挠度表，用K1、K2值采用插入法求得系数K'=0.1972
v1=K'*Qk*La^4/24EI
②考虑活载状况
v2=5*Qk*La^4/384EI
③组合
v= v1+ v2= K'*Qk*La^4/24EI+5*Qk*La^4/384EI=1.37mm
v ＜Lb/150=7.33mm
经验算，横向水平杆挠度满足安全规定。
（2）纵向水平杆挠度
①考虑静载状况
v1=1.146P La^3/100EI
②考虑活载状况
v2=1.615Q La^3/100EI
③组合
v = v1+ v2= La^3(1.146P+1.615Q) /100EI=5.80mm
v＜[v]=10.00mm
经验算，纵向水平杆挠度满足安全规定。
3．纵向水平杆与立杆连接时，扣件抗滑承载力复核
纵向水平杆与立杆连接时扣件受到垂直作用力涉及贴立杆横向水平杆荷载F和M1在扣件处引起与F同向最大剪力V之和。
F=1.2P+1.4Q=1667.03N ＜Rc=8.00KN
V=1.2*0.65*P+1.4*0.575*Q=996.95N
R=F+V=2663.98N＜Rc=8.00KN
经验算，纵向水平杆与立杆连接时扣件抗滑承载力满足安全规定。
4．立杆稳定性复核
（1）风荷载原则值
ωk=0.7μzμsωo=0.058kN/m2；
（2）计算立杆段由风荷载设计值产生弯矩
Mk=0.85*1.4ωoLa h^2/10=55.552N·m；
（3）轴向受压构件稳定系数
立杆计算长度lo=k μ h=1.155*1.5h=3.47m；
立杆长细长λ=lo/i(i为截面回转半径=1.58cm)=219.30；
依照立杆长细长λ查表或7320/λ^2计算稳定系数φ=0.152；
（4）立杆段轴向设计值
脚手架构造自重原则产生轴向力NG1K=5038.80N；
构配件自重原则产生轴向力NG2K=230.40N；
施工荷载原则值产生轴力总和内力ΣNQK=2200.00N；
轴向设计值N=1.2(NG1k+NG2K)+0.85*1.4ΣNQK=89941.04N；
（5）立杆稳定性验算
f=N/φA+Mk/W=131.1N/ mm2＜[f]=205.000 N/㎜2
经验算，立杆稳定性满足安全规定。
5.立杆地基承载力计算
普通地基承载力ｆg不不大于240KPa，立杆基本在土质坡底时，下垫不不大于300mm×300mm模板。立杆传至模板轴向压力N=8.347kN（见轴向设计值）
模板面积A＝0.3*0.3=0.09m2
对地压强为p=N/A=8.347/0.09=92.75KPa<0.4ｆg=96KPa
（依照规范，地基承载力调节系数kc，对碎石土、砂土、回填土取0.4）
因而，脚手架立杆地基承载力满足规定。

通过计算和验算，脚手架立杆纵距不超过2.0m，立杆横距不超过2.0 m，立杆,步距不超过2.0m时，高边坡双排脚手架各项安全指标满足规范规定，脚手架安全可靠。
五、脚手架作业安全办法
（一）脚手架搭设安全办法
1)、钢管脚手架要严防与电体接触，距离高压线路最小距离6m，如需接近380伏以内电力线路应采用可靠绝缘办法，如对电线和架子进行绝缘包扎。在脚手架施工电力机具应放在干燥木板上，外壳要有接地或接零办法。
2)、脚手架上按规定设一定数量灭火器，架体上动用明火作业必要采用防火保护办法。

3)搭设脚手架操作人员，必要通过专门训练和体格查验考核，持特种作业证方可上岗。如患有高血压、心脏病、癫痫及其她不适当高处作业人员，一律不准从事搭拆作业。
4)进入作业区域，必要戴好安全帽，带工具袋，悬空危险作业，必要先挂扣安全带。禁止穿拖鞋、赤脚或硬底鞋上棚架操作。禁止作业中吸烟，禁止酒后作业。
5)架设新用材料及扣件规格和质量必要符合关于技术规定和施工方案规定，并经实验合格后才干使用。不准使用不合格材料、扣件，不准钢、竹材料混搭。
6)架子地基应平整夯实并找平，加设垫木、垫板或底座。不得在未经解决起伏不平和软硬不一地面上直接搭设脚手架。不准用红砖作垫块。
7)严格按照规定构造尺寸进行搭设，保证节点连接达到规定（绑好，拧紧插挂好）。
8)首层、顶层和施工作业层必要有脚手板铺平铺稳，保证有3个支撑点绑扎牢固，不得有探头板。
9)传递杆件料具，不准碰触压钩搭高低压电源线和电气设备。
10)脚手架纵向4m、水平方向6m设立一道牢固连接点，锚杆（索）注浆强度达75%后，脚手架可和锚杆（索）进行拉结。
11)内排柱离边坡不得不不大于200mm。
12)架上堆放材料、工具等荷载不得超过2.5kN/m2。
13)钢管脚手架必要有良好可靠防雷接地。
14)在脚手架外侧搭设卸料平台时，操作人员必要先系扣好安全带。
15)搭设上落人员斜梯与地面或水平夹角20°左右，踏步间距不不不大于30cm，不准搭在靠高压一侧。
16)遇有恶劣气候（如风力在六级以上）时，禁止脚手架搭设作业。
（二）脚手架高空作业安全办法
1)高处作业人员，必要通过专业技术培训及专业考试合格后，持证上岗，并定期检查身体。
2)患有下列疾病不能从事高处作业及架设作业：如心脏病、高血压、贫血、癫痫病等。
3)悬空作业处应有牢固立足处，并必要视详细状况配制防护拦网、栏杆或其她安全设施。
4)悬空作业所用索具、脚手板、吊篮、平台等设备均需通过检测后方可使用。
5)高处作业之前，应进行安全防护设施逐项检查和验收，验收合格后，方可进行高处作业，验收也可分段、分层进行。
6)高处作业必要戴好安全帽、系安全带、穿防滑鞋、衣着灵便。
7)禁止酒后作业。
8)在作业中如发既有安全隐患时，必要及时解决，危及人身安全时，必要停止作业。
9)高处作业中所用设备，均应平稳堆放，工具应随手放入工具袋，作业中走道、通道板应随时清扫干净，不得向下抛掷物件。
10)遇有六级以上大风、浓雾等恶劣气候，不得进行露天攀登与悬空高处作业，并将脚手架与边坡拉结牢固。
（三）脚手架拆除安全办法
1)架子拆除前，应对架体进行全面检查一遍，先制定拆除筹划，进行技术交底后方可拆除，拆除现场必要设立警戒区域，张挂醒目警戒标志，警戒区域内禁止非操作人员通行或脚手架下方继续组织施工,地面监护人员必要履行职责，应配备良好通讯装置。
2)仔细检查吊运机械涉及索具与否安全可靠，吊运机械不容许搭设在脚手架上，应另立设立。
3)如遇强风、大雨等特殊气候，不应进行脚手架拆除。夜间实行拆除作业，应具备良好照明设备。
4)所有高处作业人员，应严格按照高处作业规定执行和遵守安全纪律、拆除工艺规定。
5)拆除人员进入岗位后，先进行检查，加固松动部位，清除步层内留材料、物件及垃圾块。所有清理物应安全输送至地面，禁止高处抛掷。
6)脚手架规定先搭拉后拆，后搭拉先拆原则，按层次由上而下进行，所有拉结点应随脚手架逐级拆除，禁止先将接结点或数层拆除后拆脚手架。
7)不容许分立面拆除或上、下二步同步拆除（踏步式）。认真做到一步一清。
8)所有连墙杆、斜拉杆、隔排办法、登高办法必要随脚手架分层拆除同步进行下降。不准先行拆除。
9)所有杆件与扣件，在拆除时应分离，拆下材料必要随时运送到地面，不得堆放在脚手架和楼层上,不容许杆件上附着扣件输送地面，或两杆同步拆下输送地面。
10)所有脚手板拆除，应自外向里竖立、搬运，防止自里向外翻起后，脚手板垃圾物件直接从高处坠落伤人。
11)脚手架内必要使用电焊气割工艺时，应严格按照国家特殊工种规定和消防规定执行。必要有防火办法和专人看守，配备料斗（桶），防止火星和气割物溅落。禁止无证动用焊割工具。
12)当天竣工后，应仔细检查岗位周边状况，如发现留有隐患部位，应及时进行修复或继续完毕至一种程序，一种部位结束，方可撤离岗位。
13)输送至地面所有杆件、扣件等物件，应按类堆放整顿。
14)当有六级及六级以上大风和雾、雨、雪天气时应停止脚手架拆除作业。
15)拆架过程，最佳半途不要换人，操作时思想要集中，上下呼应。
