降水安全专项综合项目施工专项方案.doc

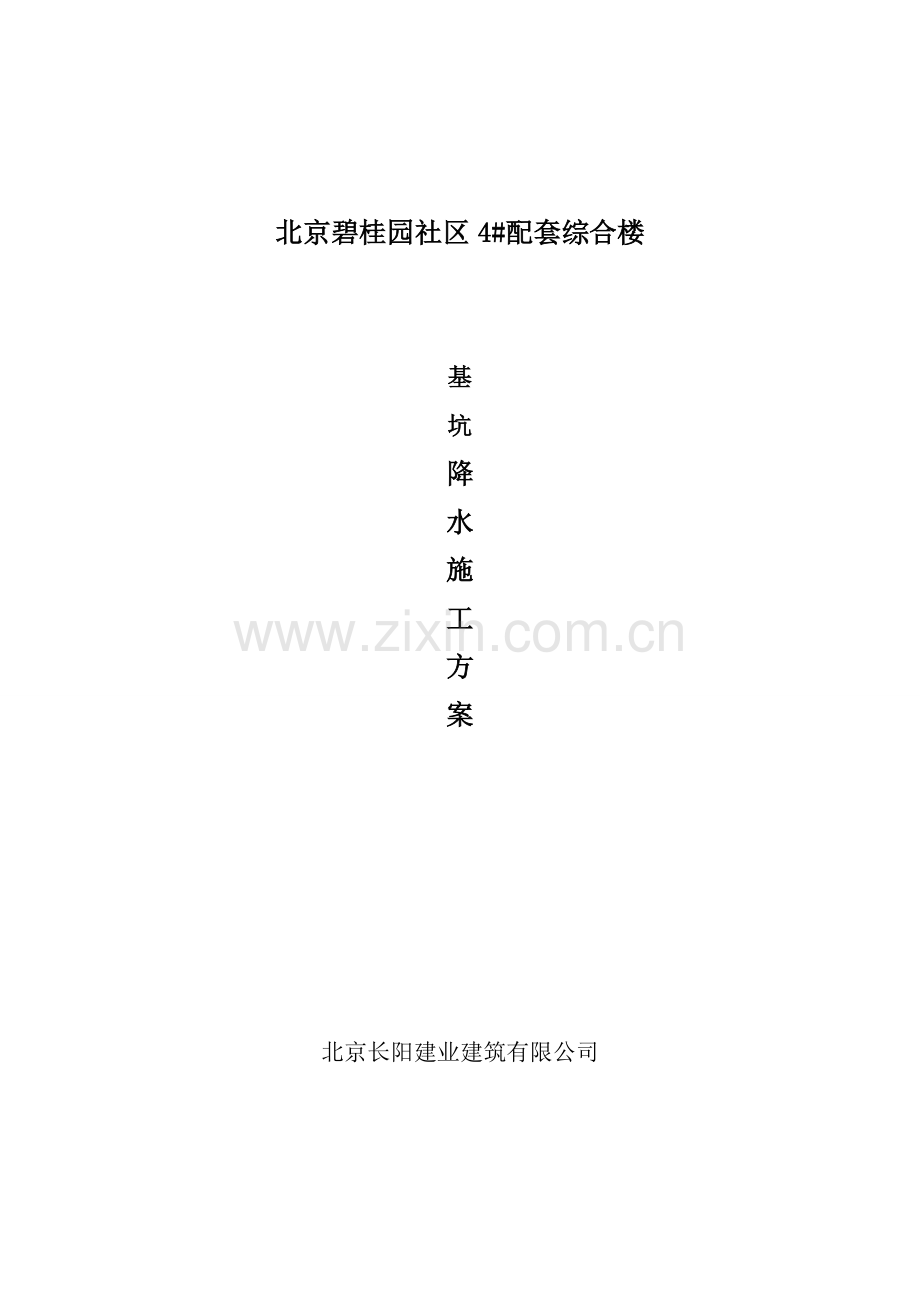

北京碧桂园社区4#配套综合楼

基
坑
降
水
施
工
方
案

北京长阳建业建筑有限公司

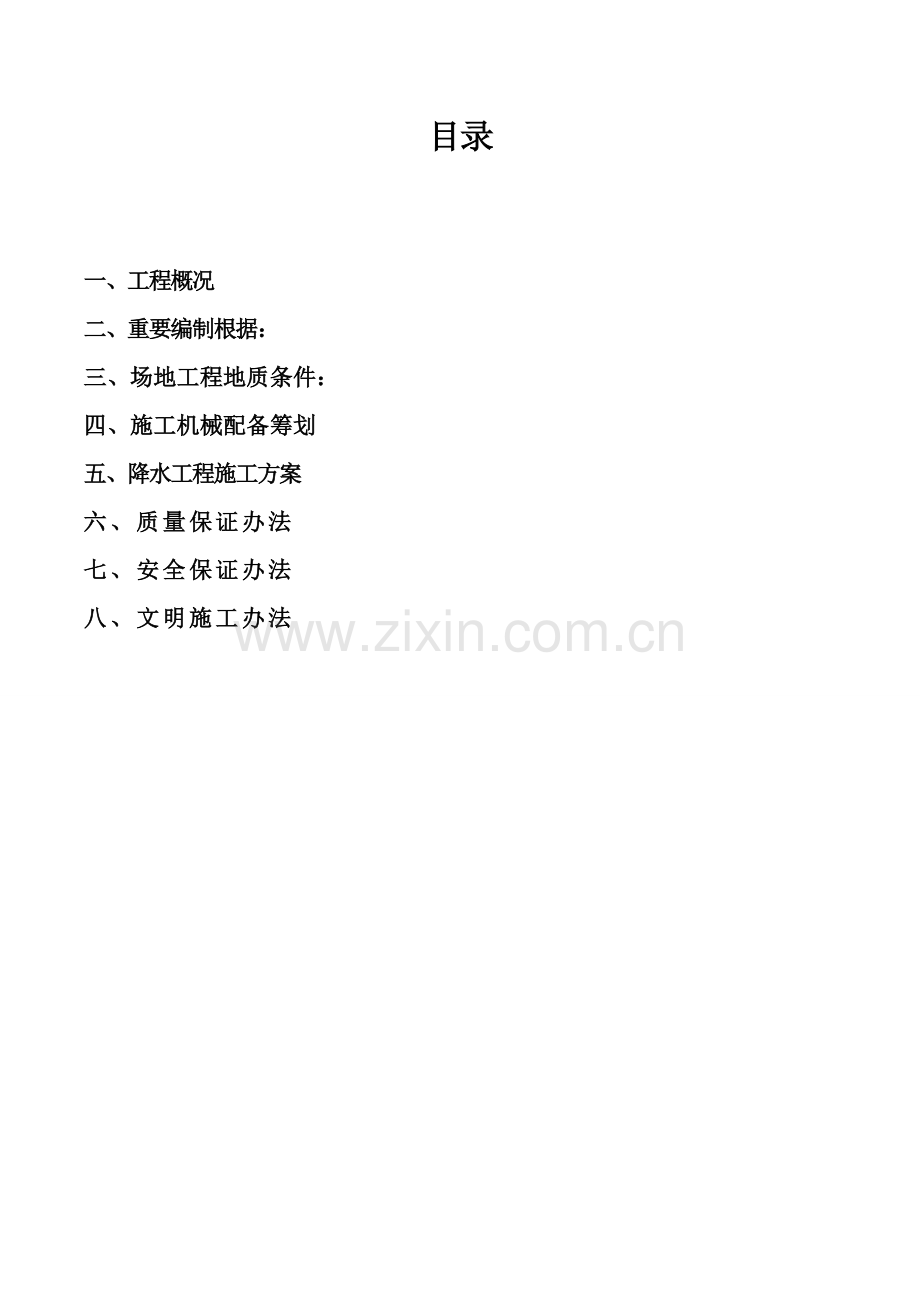

目录

一、 工程概况
二、 重要编制根据：
三、场地工程地质条件：
四、施工机械配备筹划
五、降水工程施工方案
六、质量保证办法
七、安全保证办法
八、文明施工办法

一、工程概况
1、 北京碧桂园社区4#配套综合楼，位于北京市房山区。
2、 北京碧桂园4#配套综合楼建筑总面积约1823.21㎡，其中地下面积510.11㎡，地上面积1313.1㎡，本工程建筑高度为12.4m，地下一层层高为 3.9m 。（局部4。2米），一层4.2m，二层3.6m，三层3.6m。
3、 本工程±0.000相称于绝对标高45.00m。

三、 重要编制根据：
1、 《建筑基坑支护技术规程》（JGJ120）;
2、 《混凝土构造设计规范》（GB50010）;
3、 《建筑与市政降水工程技术规范》(JGJ/T111-98);
4、 《建筑基坑工程监测技术规范》(GB50497-);
5、 《建筑边坡工程技术规范》GB50330-;
6、 《施工现场暂时用电安全技术规范》JGJ46-;
7、 《建筑施工安全检查原则》JGJ59-;
8、 建筑物设计文献、地质报告;
9、 地下管线、周边建筑物等状况调查报告。

三、场地工程地质条件：
1、 本工程依照北京集美勘察设计有限公司2月编制，且经审查通过《碧桂园社区配套及综合楼项目岩土工程勘察报告》（工程编号：jm304）进行设计。
2、 拟建场地位于北京市房山区周口店路东南侧碧桂园社区内东南角，地形较平坦，场地所处地貌单元为永定河冲洪积扇中山部。
3、 场地地基条件适当工程兴建，地基岩土层无液化问题。
4、 场地自上而下土层分布及重要地址参数如下：
土层名称及编号
层厚（m）
Fak(kpa)
Es(MPa)
备注
①杂填土层
0.50-2.50

②黏质粉土层
0.90-1.70
110

③粉质黏土层
0.80-5.50
110

④黏质粉土层
1.50-5.00
140

持力层
⑤粉质黏土层
0.90-4.50
140

场地地下水水文条件：场地地下水属第四系孔隙潜水，含水层重要为粉质黏土③层，重要受大气降水进一步补给，以蒸发方式排泄。本场区地下水对混凝土具备微腐蚀性。

四、施工机械配备筹划
机械名称
型号
台数
备 注
反铲挖掘机
小松360
1
挖土
自卸汽车
东风22
1
土方运送

水泵
150WQ200-10-15型
12
排水
电焊机
30KVA
1
防护栏杆制作
切割机

1
防护栏杆制作
电子经纬仪
DT-02
1
监测
水准仪
NL2
1
监测
激光垂准仪
DZJ2
1
监测
钢卷尺
100米
2
监测
对讲机
TR990
4
联系

五、降水工程施工方案
1、降水监测
1.1、降水监测与维护期应对各降水井和观测孔水位、水量进行同步监测。
降水井和观测孔水位、水量和水质检测,降水勘察期和降水检查前应统测一次自然水位
1.2、抽水开始后,在水位未达到设计水深度此前,每天观测三次水位、水量。
1.3、当水位已达到基槽标高如下，且趋于稳定期，可每天观测一次。
1.4、在受地表水体补给影响地区或在雨季时，观测次数宜每日2~3次.
1.5、水位、水量观测精度规定应与降水工程勘察抽水实验相似。
1.6、对水位、水量监测记录应及时整顿.预测设计降水深度规定所需时间
2、依照水位、水量观测记录
2.1、查明降水过程中不正常状况及其产生因素及时提出调节补充办法。保证达到降水深度。
2.2、在基坑开挖过程中应随时观测基坑侧壁基坑底渗水现象并应查明因素及时采用工程办法。
3、降水维护
3.1、降水期间应对抽水设备和运营状况进行维护检查每天检查不应少于3次，并应观测记录水泵工作压力真空泵电动机水泵温度电流电压出水等状况，发现问题及时解决。使抽水设备始终处在正常运营状态。
3.2抽水设备应进行定期保养降水期间不得随意停抽注意保护井口防止杂物掉入井内经常检查排水管沟防止渗漏。
4、施工准备
4.1、依照现场水、电源状况，铺设供水、供电线路，设立配电箱。
4.2、对所有参施人员进行技术交底和培训。
4.3、组织测量人员进行测量放线，定井位。
4.4、各种施工机具及用材进场就位。
5、重要工程量
工程项目
单位
数量
降水井
基坑周边管井
眼
11
基坑外水位观测点
个
1

5、机械设备安排
名 称
数 量
名 称
数 量
循环钻机
1台
潜水泵
13台
配电箱
若干
手推车
1辆

6、降水井施工
基坑开挖前须先降水。依照现场土质条件及含水构造，现场采用管井封闭降水方案，井点间距10~15m，沿基坑闭合布置，距基坑开挖边线1.00m左右。
6.1、测量放线：依照甲方现场给定基本轴线测放出各井位，并打入木桩，涂上红油漆作标记。
6.2、成孔（核心过程）：钻机就位安装好后，核对井位。为防止破坏场地内地下管线，人工开挖1.50ｍ深，埋好管径700mm为护壁管，埋设完毕后开始钻进成孔。钻孔采用泥浆护壁，施工时保持孔内泥浆高度，防止孔内垮孔。检查孔深达到设计深度后终孔。
6.3吊装井管：经现场技术负责人验收合格后，用抽筒清孔吊装井管。做到井管之间焊接牢固、安装垂直（采用无砂砼井管外径400mm，）。
6.4填砾：在井管外填入规格6～10ｍｍ砾石滤料，填至距地面1.50ｍ左右，然后填入粘土封井。
6.5洗井（质量控制点）：采用空压机、活塞联合洗井，空压机洗清之后再用活塞洗井；然后再用重复以上洗井过程，直至满足设计规定。每井活塞洗井不少于两次，每次提拉活塞不少于2小时，空压机洗井不少于2个台班，以保证洗井质量，达到正常出水时含砂率少于1／10000 规定。
7、施工准备
7.1、组织施工人员认真熟悉方案及关于规范、规程，结合本工程特点，制定详细施工筹划和技术办法，做好施工前技术交底和安全交底，搞好上岗人员培训工作。
7.2、铺好施工暂时排水管道及施工用水、用电管线，现场贯彻2-3个一寸水管接头和引用电线路到现场。
7.3、做好施工中所需各种材料筹划和供应工作。
7.4、进行施工人员安全责任教诲。
8、劳动力安排：
8.1、成孔、成井 ：4人
8.2、洗井、抽水 ：2人
8.3、铺设排水系统 ：3人
9、降水井施工流程：

场区坐标、高程控制点
测 量 放 线
基坑开挖线
降水施工方案
降 水 井 施 工
基 坑 开 挖
降 水 施 工
降 水 井 封 闭
降水井井位
基 础 结 构
基 坑 回 填
场区坐标、高程控制点
10、基本降水设计
10.1、由于本工程重要含水层为③层潜水，③为粉土层，含水量丰富，依照我公司在此地区施工经验，降水采用大口径管井封闭降水方案。
10.2、降水井设计
降水井井径300mm，成孔直径600mm；采用无砂砼井管，外径400mm；滤料为2-6mm豆石或干净砾石，厚100mm。
10.3、井位布置
降水井沿基坑周边布置，井距约10-15m，按照基本图，井位置做恰当调节，井深12.0m（自然地平为准）；基坑南侧设立水位观测井1口，共计布井12眼。降水平面布置见。
11、排水系统设计
依照基坑涌水量计算，排水系统采用直径200mm集水管，管道坡度为3‰；在排水出口处设沉淀池1.5m×1.5m×1.0m，降水井抽出水经沉淀池沉淀后方可排入市政管道。
12、施工工艺流程
　　测量定井位、铺设上水排水管线、挖泥浆循环水池→钻机就位→成孔→下井管→填滤料→洗井→试抽→管井下泵抽水、观测地下水位深度→降水维持至基本施工出地面→封井
12.1、定位、铺管线
依照基坑开挖线及井位布置图尺寸定井位，井点位置容许误差±100mm。铺设排水管，依照现场状况在出水口设沉淀池1.5m×1.5m×1.0m，沉淀池上盖钢筋网盖，并定期清除淤泥。
12.2、成孔、成井
组织1台成井质量好、施工噪音低循环钻机成孔。成孔深度要保证洗井后井深不不大于设计井深。成孔后及时下井管，保证井管垂直度，填入滤料要均匀，滤料填至距地面1.50m处改用粘性土封填。
12.3、抽水
水泵下至距井底约1.0m处。水泵扬程、流量需与设计井深、流量相匹配。组装抽降水系统前，对设备进行技术安全检查，保证达到最佳效果。为防止施工现场不均匀沉降,下井管组装前，选用无破损合格井管，保证井管接头处牢固无缝。
12.4、地下水位观测
沿基坑周边布设Ф100mm降水观测孔，运用水位计进行水位量测；
12.5、降水开始前，所有抽水井、观测井统一联测静止水位，统一编号；
12.6、选取有代表性一排观测孔，从降水开始按抽水实验观测规定，进行水位观测；
12.7、依照水位变化状况与预测计算分析，及时发现问题，调节抽排水系统，并与基坑其他岩土工程临测资料进行对比分析，及时建议、拟定采用防治办法。

13、降水施工质量保证办法
13.1地层自造泥浆护壁，比重在1.15-1.30，粘度18-25S，在成井过程中不得向孔内填土，以防堵塞透水层。
13.2成孔后，泥浆比重控制在1.05-1.10，再下井管，使井管居于孔中心。
13.3滤料从四周均匀填入，防止堵塞或滤料层不均匀，填至地面如下1.50m，改用粘土填实至地面。
13.4管井滤料含泥量不超过1%，成井结束后要及时采用污水泵洗井，直至出清水为止。
13.5管井井位误差不不不大于10cm，孔垂直度不超过1%。
13.6降水井在施工完毕后和降水期间，其井管要高出地面30cm，加设井盖，以防掉入异物或将井碰坏；在边坡支护土钉墙施工时土钉应错开降水井位置，以免破坏降水井。
13.7作好施工记录，加强对地下水动态观测，及时补充或修改方案，保证降水效果。
13.8在土方开挖时，应注意对降水井保护，设专人看守，在井上做明显标志。
13.9降水施工期间须保证持续供电，避免因停电使井内水位迅速上升。
14、基坑内降水井解决
14.1当坑内土方挖运完毕后，可视坑内水位状况进行某些降水井封井解决。
14.2如果积水坑内有水，可在坑内用人工挖浅井，井深1.5m，埋设井管，四周填滤料，下泵抽水。打底板时，井管换成1.0m长φ100mm钢管。封井时，用钢板盖住管口并焊死。
六、质量保证办法
1、实行质量负责制,拟定施工负责人和操作人员责任制，形成完整质量保证体系。项目部设专职质量检查员，形成质量监控网络。
2、每道工序开工前必要进行技术交底，施工中坚持检查制度，做好班组自检、互检和交接检。
3、坚持进场材料抽样检查制度，凡不符合规定、无合格证及不合格材料不得使用。
4、特殊工种必要持证上岗，施工中按操作规程和工艺规定作业。
5、及时、精确、详细做好各工序施工原始记录和施工日记，并及时汇总，发现问题及时解决。
6、技术资料填写笔迹清晰工整，表格使用对的，格式、内容符合规定，签字手续齐全，及时收集整顿。

七、安全保证办法
1、现场成立安全生产领导小组，设立专职安全员，施工班组设兼职安全员，形成安全保证体系。严格遵守关于建筑施工安全管理规定。严格执行安全操作规程，禁止违章指挥和违章作业。施工人员进场均要戴安全帽。
2、开工前由建设单位明确施工范畴内地下管线、地下障碍物并做好标记，施工中要挖探坑，有条件时尽量躲避地下设施。
3、所有施工用电必要由专职电工管理，用电设备设三级保护，并注意及时检查更换。结束作业要关闭开关，夜间施工应有足够照明度。
4、所有机械必要由专职操作手操作和维修，按操作规程操作。禁止非操作人员随意动用机械。
5、建立健全现场保卫消防管理制度，贯彻管理人员，明确其职责。工地成立消防保卫小组，工地项目经理任组长，各队长任成员，设专职安全消防员，定期和不定期检查，发现隐患及时解决。
6、施工迈进行安全技术交底，施工中明确分工，统一指挥，设专人负责。
7、多工种同步作业时要安排好流水段，以免互相干扰，禁止立体交叉作业，施工人员不可进入挖土机回转半径范畴内，保证人身安全。
8、机械操作工、电工等特殊作业工种人员应持证上岗。
9、开挖中防止机械碰撞降水设备及支护构造。
10、暂时设施尽量布置在距基坑较远处，现场排水统一设立排水管，禁止随意渗漏。
11、在雨季施工，应严格遵守雨季施工操作规程及各项规定，做好防雨、防汛、防雷、防风、防火等各项安全工作。

八、文明施工办法
1、施工设备要整洁、牢固和接地可靠，施工现场道路要平整、畅通，材料堆放在指定位置，堆放要整洁。
2、加强施工人员环保意识，加强对机械设备噪声控制。
3、车辆不带泥沙进出场区，生活区周边不随意倒污水、污物，生活垃圾按指定地点集中并及时清理。
4、排水要所有进入都市下水道，不得漫流到马路上，注意保护环境。
