陕西省绥德至延川高速公路
（含清涧至子长高速连接线）
6#预制场建设施工方案
编 制 人： a
复 核 人： a
审 核 人： a
中铁北京工程局集团第一工程有限公司
绥延高速公路土建六经理部
二○一八年三月

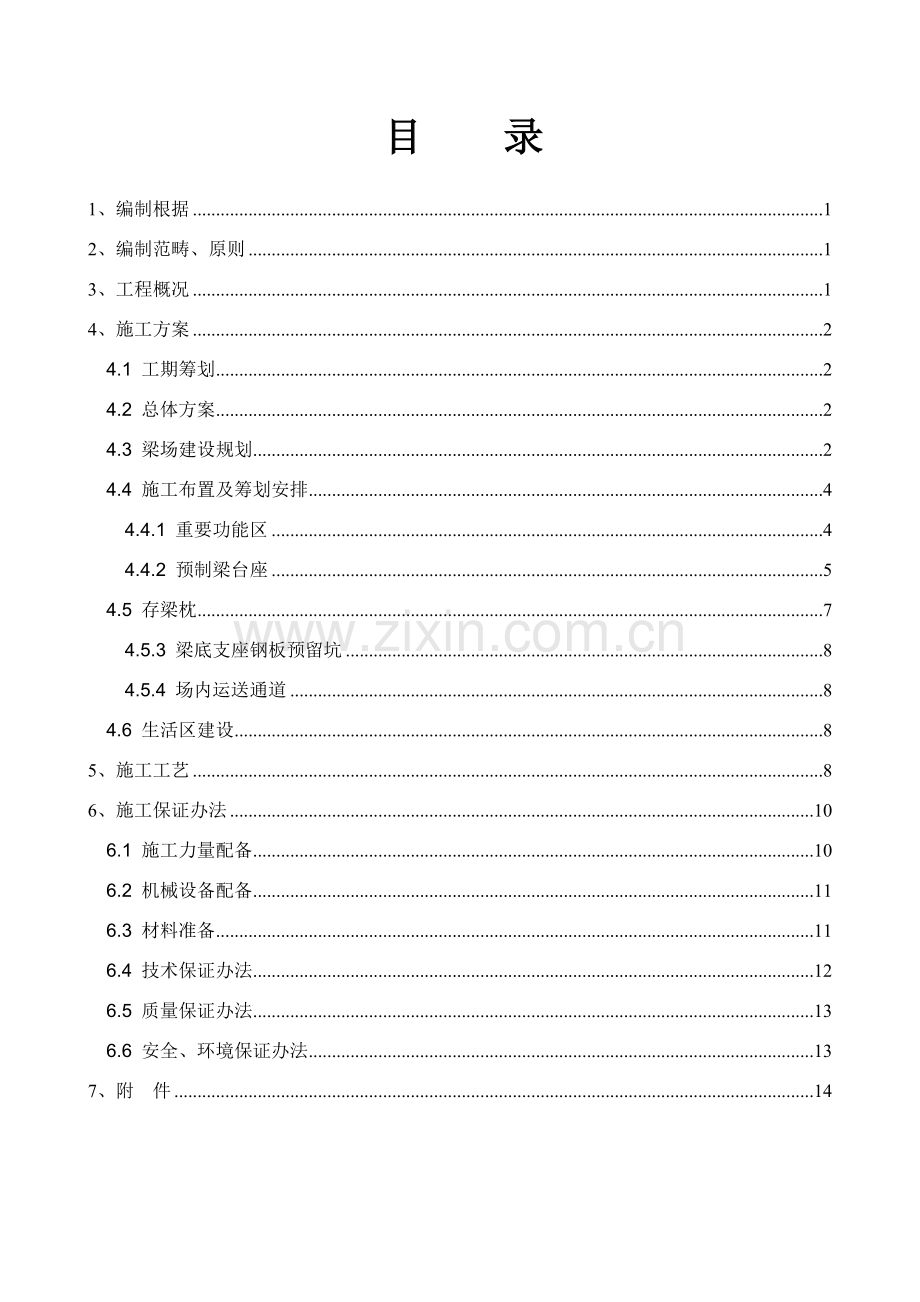

目 录
1、编制根据 1
2、编制范畴、原则 1
3、工程概况 1
4、施工方案 2
4.1 工期筹划 2
4.2 总体方案 2
4.3 梁场建设规划 2
4.4 施工布置及筹划安排 4
4.4.1 重要功能区 4
4.4.2 预制梁台座 5
4.5 存梁枕 7
4.5.3 梁底支座钢板预留坑 8
4.5.4 场内运送通道 8
4.6 生活区建设 8
5、施工工艺 8
6、施工保证办法 10
6.1 施工力量配备 10
6.2 机械设备配备 11
6.3 材料准备 11
6.4 技术保证办法 12
6.5 质量保证办法 13
6.6 安全、环境保证办法 13
7、附 件 14
预制场建设施工方案
1、 编制根据
⑴绥延高速公路土建六标两阶段施工图
⑵绥延高速公路土建6标总体施工组织设计
⑶通过现场踏勘、调查、采集、征询所获取关于资料
⑷陕西省关于高速公路施工原则化文献有关规定
2、 编制范畴、原则
本方案用于指引绥延高速土建6标1分部梁场建设。
依照箱梁现场预制施工特点，结合施工现场调查状况，在保证施工安全、质量、工期、环保前提下，制梁场场地布置原则如下：
梁场布置紧凑合理，总体规划不但要按制梁施工流程进行设计，还要兼顾移梁设备安装和存梁道拆除以保证路基后期施工。
制梁场布置尽量避开本地群众生活、生产设施，减少对本地群众正常生产、生活干扰。
3、 工程概况
绥延高速公路土建6标1分部起止里程为K58+952～K66+323（左线起止里程：ZK58+952～ZK66+218.7）,线路起于清涧县宽州镇师家园则村，途径西沟贬村、楼湾村、赤土沟村、下二十里铺村，线路长度：7.371km，全线共设桥梁4座（马步塬中桥、楼湾大桥、赤土沟中桥、鸿达大桥）预制梁144片，均为小箱梁，分18m、20m、30m、三种构造形式，其中18m和20m箱梁断面构造相似。
4、 施工方案
4.1 工期筹划
6-1分部箱梁预制场4月1开始筹建，5月中旬完毕梁场建设工作，5月15日开始制梁，8月30日完毕144片预制工作，总工期为150天。箱梁预制筹划详见施工筹划横道图（附表1）。
4.2 总体方案
考虑到施工现场状况，结合工程特点及工期规定，以及现场施工运送道路状况，按照“减少占地、以便施工、和谐生态”选址思路，在绥延高速土建6标1分部建设一种箱梁预制场，即绥延高速土建6标6#梁场。
梁场位于K65+340～K65+540段路基上，占地面积6000平方米，原材运送以便，利于施工，共预制箱梁144片，详细预制任务如下表：
序号
桥梁名称
长度（米）
预制梁数量（片））
18米
20米
30米
1
马步塬中桥左幅
66
12
2
马步塬中桥右幅
66
12
3
楼湾大桥左幅
153.5
20
4
楼湾大桥右幅
153.5
20
5
赤土沟中桥左幅
106
20
6
赤土沟中桥右幅
96
20
7
鸿达大桥左幅
106
20
8
鸿达大桥右幅
106
20
合 计
20
84
40
4.3 梁场建设规划
制梁区考虑生产任务、装备循环周期、生产能力等因素，共设立预制梁台座16个，其中20米台座8个，30米台座8个；详细布置及尺寸见制梁场平面布置图。
（1）、场地硬化
梁台之间采用C20砼进行硬化，同步设立1%横坡，保证梁场内不积水。场内便道因砼运送车过往，采用20cmC20砼硬化，其他场地涉及台座之间浇筑10cm厚C20混凝土，保证雨天施工不受影响。
（2）、施工用电
6#预制梁场和鸿达大桥共用1台400KVA变压器。施工用电由变压器经配电室连接暂时供电线路引入各施工作业面。考虑停电等因素，制梁场此外备用1台250KW发电机组作为暂时供电之用，以保证在外部停电时启动备用发电机供电。
（3）、施工便道
经210国道通过路基到达施工现场。
（4）、施工用水
梁场生活用水、生产用水重要由梁场旁新钻一口深水井抽取并建造水塔，在梁场生产区、存梁区建造蓄水池并铺设用水管道，保证生产生活用水。
梁台两端设立排水沟，截面尺寸为0.2*0.2m，纵坡1%(纵坡沿线路方向设立），排水沟内设立水管。梁台之间设立2%横坡，将梁台之间水汇集到梁台中间截水沟，截水沟截面尺寸为0.2*0.2m，横坡为1%，它负责将梁台之间水收集，流入梁台段排水沟，最后汇集到梁场位于K65+540处。
（5）、场内养生管道布置及排水系统
为保证箱梁混凝土质量，加强混凝土养生效果，在预制梁场内设立养生专用水管,养生管道在每排制梁台座之间纵向布置，在梁场内设立蓄水池保证养生水源充分，采用增压泵输送养生用水形成喷淋系统。
（6）、模板配备筹划
（1）20m箱梁模板，2套边梁、2套中梁、4套内模；
（2）30m箱梁模板，2套边梁、1套中梁、3套内模；
重要设备配备筹划：
（1）90t龙门吊2台；
（2）10t龙门吊2台；
（3）自动喷淋设备一套；
（4）智能压浆设备一套；
（5）智能张拉设备一套；
（6）弯曲机一台；
（7）调直机一台；
（8）雾炮机三台；
4.4 施工布置及筹划安排
4.4.1 重要功能区
预制场重要分钢筋加工厂、预制区，存梁区三大块。梁场设立10t龙门吊用于预制梁钢筋安装、模板安装、混凝土浇筑等一系列工作；设立90t吊车用于预制场预制梁吊出存储、装车等。
布置及建设规定：
①依照排水设计，在梁场纵向设立排水沟（流水方向为线路方向），梁头与梁头之间设立横向排水沟，保证纵向、横向排水需要，同步作为供水管道安装槽。
②对整平后梁场进行碾压，碾压完毕后浇筑C25混凝土场地硬化解决。
③钢筋加工所有在钢筋大棚进行。
④钢筋成品绑扎底座，梁预制所需各规格钢筋、预应力管道均采用在钢筋绑扎底座上进行安装、绑扎、焊接。钢筋绑扎底座按梁尺寸规定进行布置，按设计图各规格钢筋、间距、长度、波纹管曲线坐标进行模架定位，按模架所定位置进行各规格钢筋安装，成品后梁钢筋，其长度、间距、波纹管曲线坐标应达到设计及规范规定。
4.4.2 预制梁台座
（1）预制梁台座施工
预制梁台面尺寸与梁底尺寸相匹配，台面铺设板厚6mm钢板，台座出露棱角用槽钢包边以防止在使用过程中掉角以及有助于止水带安装，台座上预留对拉孔和箱梁吊装槽。台座顶面和两侧必要平整光滑，以保证侧模安装就位和预制梁底平整度。并且台座间地面用混凝土硬化，避免在施工过程中渗水到台座基底，引起台座下沉、开裂，以保证预制梁质量，在台座之间设立排水槽。
箱梁台座基本高度为30cm，采用C25钢筋混凝土现浇，施工时对台座以及两端基本部位进行配筋。（台座详细配筋详见附图）
（2）台座反拱设立
为了保证梁板张拉后满足设计及规范规定，在预制台座上设立向下二次抛物线反拱，反拱值设立如下表：
梁板类别
18m箱梁
20m箱梁
30m箱梁
反拱值
1mm
1mm
15mm
（3）预制梁台座地基承载力计算
1.制梁台座中部计算（张拉前）
荷载取值
①箱梁体自重：箱梁按照最重量计算混凝土量，每片砼方量：37m3，混凝土容重取26kN/m3；梁体自重G1=37×26=962kN
②箱梁模板自重：294kN(35m长，30t)
③梁台自重按照：273kN
2.地基承载力计算
张拉前可看做是均布荷载，取荷载分项系数取1.2，取梁台中部截面计算：
FK=(G1+G2+G3)×1.2=1834.8kN
由pk= FK/A ,A=1×30=30m2得pk=61.16 kPa
依照地质勘察资料：挖方段[fao]=180KPa，由于基本宽度b＜3m 埋深d＜0.5m，依照fa=fak+ηbγ(b-3)+ ηdγm(d-0.5)得，fa=fak=180KPa
pk＜fa
满足设计规定。
2.制梁台座两端承载力计算(张拉状态)
张拉状态梁体按照两端简支简化，则每测基本承受梁体重量为：G1/2=481KN，则FK=481KN
两端头基本混凝土重量：(2.4×2×1+1×0.3×1.35)×26=135.33kN
基本上方土重力：2×2.4×20=96kN
GK=168.93KN
由pk=( FK+ GK)/A ,A=2×2.4=4.8m2得：pk=148.4kPa
由于基本埋深不不大于0.5m，计算修正后地基承载力特性值
fa=fak+ηbγ(b-3)+ ηdγm(d-0.5)
按照路基挖方，压实系数不不大于0.95计算，
ηb取0，ηd取1.5，γm取20KN/m3
fa=195 KPa pk＜fa
满足设计规定。
3.结论
梁场场地精平碾压后地基承载力不得不大于180Kpa且压实系数不不大于0.95。为防止梁台两端不均匀沉降及其他外力引起破坏，两端扩大基本配备两层HRB335直径12mm钢筋网片，间距按照15cm布置(详细详见后附箱梁台座细部图)。以加强基本砼抗压能力，提高存梁台座安全性。
4.5 存梁枕
存梁枕间距依照所存梁计算跨径设立，保证存梁时暂时支座点设在梁底支座处或预埋钢板处，存梁枕基本宽150cm、高80cm，存梁枕宽80cm、高50cm，存梁枕基本中设立Φ16钢筋网片，基本和存梁枕均采用C25混凝土浇筑。
存梁枕总计设立46米，详细配筋详见附图。
4.5.3 梁底支座钢板预留坑
在每个台座两端均设立一种纵向长度为50cm，深度为10cm，宽度与台座宽度相似基坑，基坑内铺砌细砂，以用于调节支座钢板纵横坡度。
4.5.4 场内运送通道
整个梁场中间留有宽度不不大于4m运送通道，以便满足混凝土及其她材料运送，混凝土由混凝土运送车运往预制梁区通过龙门吊完毕浇筑。
4.6 生活区建设
房屋禁止靠黄土边坡布置，房屋基本采用20cm C15混凝土施工，场地硬化采用15cmC15混凝土，生活区四周设30cm宽*15㎝深排水沟。
房屋均采用防火彩钢板建造，双层彩钢板房A级防火阻燃，每间房屋3×5m，净高2.5m；厨房、餐厅建造5×7m防火彩钢房，净高2.5m。房屋四周埋设防风缆风绳，保证房屋稳固。
5、 施工工艺
5.1 预制场建设施工工艺流程
预制梁场建设施工工艺流程详见下图：
5.2 预制场建设质量问题防控
（1）地基解决办法不够到位，导致使用过成中混凝土开裂，基本沉陷，严重导致台座无法使用，减少预制场功能。因而前期一定要对地质进行进一步理解，采用合理办法对基本特别是受力部位进行特殊解决加固。
（2）测量放线位置不精确，在实际施工中导致混凝土挥霍、尺寸位移、平面偏位及构筑物变形等一系列质量问题，因而测量人员一定要仔细看图，精确放线，避免给后部工序带来不必要麻烦，增长建设预算投资。
6、 施工保证办法
6.1 施工力量配备
为保证工程优质高效、进展顺利，我项目部组建由具备近年施工经验人员担任队长，负责梁场筹建，负责钢筋加工、模板安装、混凝土灌注全过程，保证设施安全质量可控。
依照箱梁预制工程技术特性及工程特点，梁场共配备队长1名、技术人员2名、安全员1人、材料员1人、实验员2人。
管 理 人 员 配 备 表
序 号
岗 位
人 数
职 责
1
分部经理
1
负责箱梁施工总策划、管理协调
2
分部总工
1
负责箱梁施工全面工作
3
技术主管
1
现场技术管理
4
技术员
1
负责箱梁施工安全管理、保障工作
5
桥梁队长
1
现场技术管理、环保
6
安全员
1
负责箱梁施工现场安全工作
7
材料员
1
负责箱梁施工所需材料进场工作
8
实验员
2
负责箱梁施工材料实验检查工作
箱梁预制施工队伍总计拟投入施工人员32人，以上人员依照实际工程进度状况陆续安排到位。
劳 动 力 配 置 表
序 号
工 种
人 数
工作任务
备 注
1
梁场场长
1
总体调度管理
2
钢筋工
5
钢筋制作安装
3
模板工
10
模板施工
4
混凝土工
5
混凝土施工
5
起吊司机
3
吊车驾驶吊运材料
6
张拉压浆工
4
张拉压浆
7
普 工
3
养生及打扫卫生
8
水电工
1
暂时用水用电
合 计
32
6.2 机械设备配备
考虑到预制箱梁工程施工工作量、场地及工期等因素，梁场投入重要设备详见《梁场重要施工机械设备一览表》。
此外，尚有某些配套附属设备，如电缆及配电柜等，依照工程需要而定。
上述设备应依照施工进度状况陆续安排进入施工现场，并设专人负责组织，保证施工机械满足工程需要。
重要机械设备一览表
序号
机械设备名称
规格型号
单 位
数 量
备 注
1
汽车吊
75t
台
1
2
汽车吊
25t
台
1
3
弯曲机
台
1
4
智能张拉设备
200t
台
1
5
调直机
台
1
6
智能压浆机
台
1
7
自动喷淋设备
台
1
8
混凝土运送车
12立方
台
8
9
发电机
250KW
台
1
10
雾炮机
台
3
6.3 材料准备
工程所需钢筋、水泥、砂石料、锚具、波纹管、钢绞线等重要原材料均为项目部自购，为保证现场施工进度，物资管理应遵循如下原则：
(1)、由专业物资人员进行管理运作，依照项目建设年度投资筹划及施工实际进度和施工安排，做好物资需用量筹划工作。
(2)、依照物资供需状况与项目建设物资消耗规律，建立科学合理库存储备，有效化解施工高峰期和特殊条件下物资供需矛盾，保证施工持续性。
(3)、砂石料：砂石料采购采用就近购买原则，购买前需要对料场进行考察，保证料源合格。
(4)、材料进场后先告知实验监理见证取样，实验合格后才干使用。
6.4 技术保证办法
⑴、在收到关于图纸，由项目总工组织关于人员对图纸进行会审，并及时进行技术交底工作、交底工作逐渐进行并现场进行检查贯彻到位，收集各项技术参数及资料，深刻领略设计意图。然后编制施工方案，并报监理单位批准后实行。
⑵、工程开工前，应由技术负责人组织全体施工人员进行技术交底工作，针对核心工序、重要技术规定、质量原则、质量目的提出详细规定。对重要人员进行书面交底工作，书面交底必要签字齐全。
⑶、开工前由项目副经理组织全体施工人员进行安全技术交底培训工作，针对本工程特点，将本工程施工中关于安全问题进行告知培训，各施工队长要针对施工有关机械进行该机械操作规程解说，并列举此前浮现安全事故进行教诲。
⑷、针对本工程特点进行职工培训工作，职工培训以实际操作能力及安全防护为主。
6.5 质量保证办法
⑴彩钢板材、防火级别符合规定。
⑵测量放样准备，交底明确。
⑶加强场地平整度及排水设施测量。
⑷加强过程卡控，成品保护。
6.6 安全、环境保证办法
⑴作业人员进场前组织三级教诲，安全质量培训教诲。
⑵作业人员进入施工现场对的佩戴安全帽。
⑶机械施工作业时，现场领施工人员统一指挥，别的施工作业人员远离机械施工作业，必要在机械旋转半径以外作业。
⑷人工清土时，相邻作业人员应有3m作业距离，二人不得对头。
⑸加强施工暂时用电管理，现场实行“一机、一闸、一漏、一保”，严格按照暂时用电安全规程搭设用电线路。
⑹做好施工现场暂时防排水工作，挖土外运至指定地点堆放，禁止随意倾倒，污染农田、河道等。
⑺做好施工场地、施工便道洒水降尘等工作。
⑻场区靠鸿达大桥方向设立污水解决池，生活污水经净化解决后方可排入本地水系。
⑼施工现场产生废料应集中堆放，可回收运用回收运用，不可回收按垃圾解决机构有关规定解决，杜绝废料污染。
