施工技术交底记录
交底类别：技术 交底时间： 年 08 月 20 日
工程名称
X X商城住宅社区工程项目
部门名称
建筑
项目名称
管道及配件安装--1
项目负责人
X X X
主持人
X X X
交底地点
现场
技术文献名称
建筑给排水及采暖工程作业指引书
编号
6503W93045
重
点
阐
述
技
术
内
容
本技术文献由 X X X 对 水暖班组 进行交底，共有 人。
1、焊工进行焊接工作时必要有防风雨办法。
2、管道对口偏差不得不不大于2mm。
3、焊缝应有加强面高度和遮盖面宽度：（见下表）：
项次
管壁厚
加强面高度
遮盖面宽度
1
无坡口
2-3mm
1-1.5mm
5-6mm
4-6mm
1.5-2mm
7-9mm
2
有坡口
7-9mm
2mm
盖过每边坡口2mm
4、对口焊缝弯曲部位不得焊接支管，接口焊缝距起弯点不不大于100mm；变径点应在三通后200-300mm处。
5、管道焊接完毕后应进行仔细检查，必要时辅以放大镜进行细致进一步检查，不容许有咬肉未熔合、未焊透、气孔、夹渣、焊瘤、裂纹等。管径在50mm以内一种焊口有三处缺陷管径在150mm以上，一种焊口有八处以上缺陷必要铲掉重新施焊。如缺陷少于上述规定，必要进行补焊修整，达到规范原则。
6、管道焊口容许偏差：（见下表）：
项次
项 目
容许偏差
1
焊口平直度
管壁厚10mm以内
管壁厚1/4
2
焊缝加强面
高 度
+1mm
宽 度
3
咬 边
深 度
不大于0.5mm
长度
持续长度
25mm
总长度（两侧）
不大于焊缝长度10%
7、焊缝与母材应过渡圆滑。
8、管道接口在任何状况下都不得设立在墙体或楼板内。
9、焊接连接水平干管变径管，必要采用偏心变径管，安装时必要保证上平。支管开孔焊接时，，应距变径管200mm-300mm。
10、布置在吊顶和非采暖房间里采暖干管，必要采用保温办法。
11、管道支架不得设在焊缝处，距焊缝应不不大于50mm-100mm。
参加交底人员意见
被交底人：
参加交底人员签字

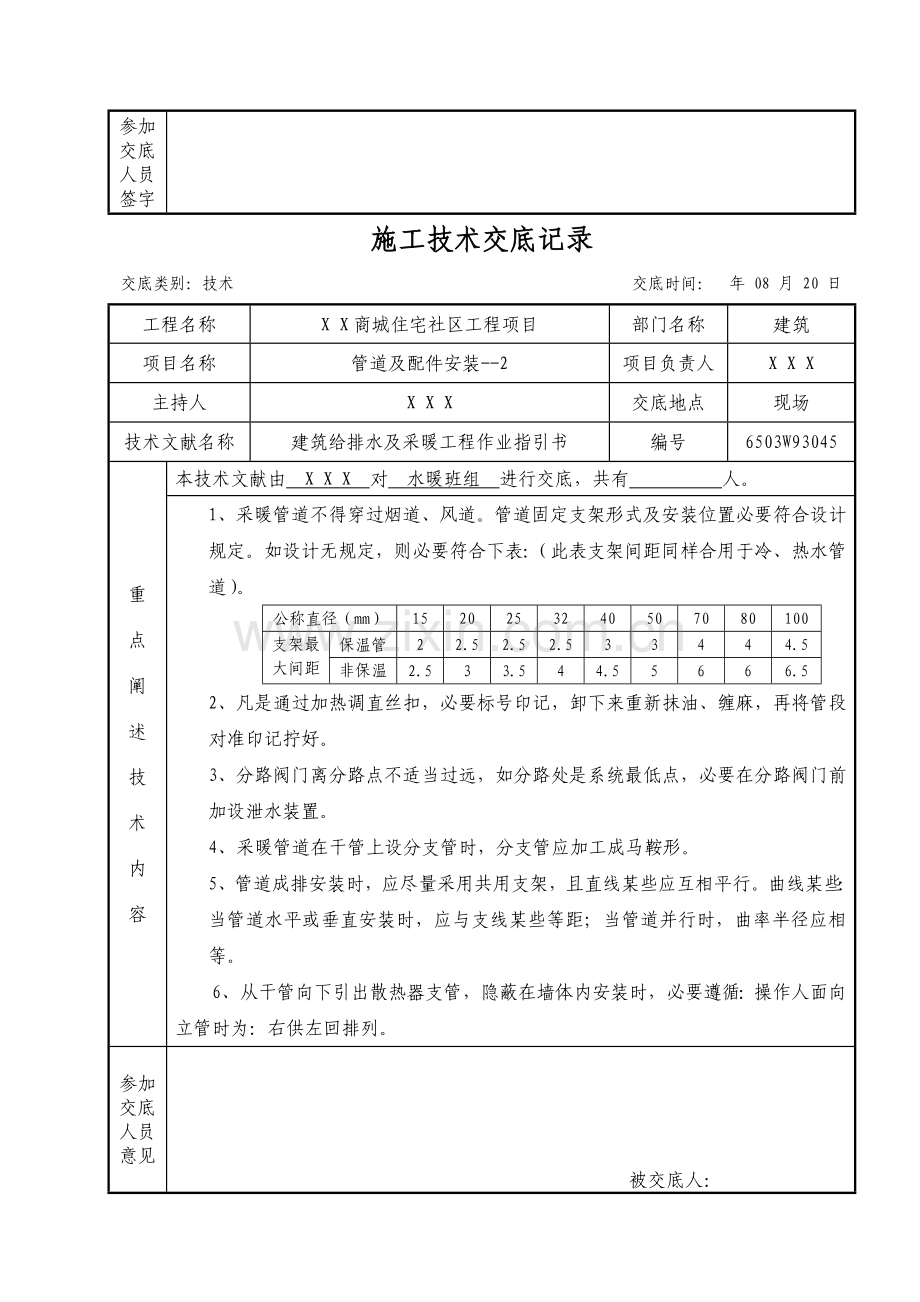

施工技术交底记录
交底类别：技术 交底时间： 年 08 月 20 日
工程名称
X X商城住宅社区工程项目
部门名称
建筑
项目名称
管道及配件安装--2
项目负责人
X X X
主持人
X X X
交底地点
现场
技术文献名称
建筑给排水及采暖工程作业指引书
编号
6503W93045
重
点
阐
述
技
术
内
容
本技术文献由 X X X 对 水暖班组 进行交底，共有 人。
1、采暖管道不得穿过烟道、风道。管道固定支架形式及安装位置必要符合设计规定。如设计无规定，则必要符合下表：（此表支架间距同样合用于冷、热水管道）。
公称直径（mm）
15
20
25
32
40
50
70
80
100
支架最大间距
（m）
保温管
2
2.5
2.5
2.5
3
3
4
4
4.5
非保温管
2.5
3
3.5
4
4.5
5
6
6
6.5
2、凡是通过加热调直丝扣，必要标号印记，卸下来重新抹油、缠麻，再将管段对准印记拧好。
3、分路阀门离分路点不适当过远，如分路处是系统最低点，必要在分路阀门前加设泄水装置。
4、采暖管道在干管上设分支管时，分支管应加工成马鞍形。
5、管道成排安装时，应尽量采用共用支架，且直线某些应互相平行。曲线某些：当管道水平或垂直安装时，应与支线某些等距；当管道并行时，曲率半径应相等。
6、从干管向下引出散热器支管，隐蔽在墙体内安装时，必要遵循：操作人面向立管时为：右供左回排列。
参加交底人员意见
被交底人：
参加交底人员签字
施工技术交底记录
交底类别：技术 交底时间： 年 08 月 20 日
工程名称
X X商城住宅社区工程项目
部门名称
建筑
项目名称
管道及配件安装--3
项目负责人
X X X
主持人
X X X
交底地点
现场
技术文献名称
建筑给排水及采暖工程作业指引书
编号
6503W93045
重
点
阐
述
技
术
内
容
本技术文献由 X X X 对 水暖班组 进行交底，共有 人。
1、分路阀门离分路点不适当过远，如分路处是系统最低点，必要在分路阀门前加设泄水装置。
2、给水管道如有埋设必要在图纸上标记清晰管道走向。并在工程竣工前在地面上标记出管道走向。
3、架空敷设管道安装高度如无设计规定期，应符合下列规定：A：人行地区：不不大于2.5米。B：通行车辆地区：不不大于4.5米。
4、室内给水管道与排水管道并行敷设时，两管间最小水平净距离不得不大于0.5m；交叉敷设时，两管间垂直净距离不得不大于0.15m，且给水管应敷设在排水管上部，如给水管必要敷设在排水管下面时，给水管应设立套管，其长度不得不大于排水管管径3倍。
5、热熔连接管道结合面应有一圈均匀熔接圈，不得浮现局部熔瘤或熔接圈凸凹不均现象。
6、熔接时动作要快，位置要一步到位，切不可熔接完后不断地去调节方向。
7、给水管道应在管道安装完毕24小时后进行压力实验。PP-R冷、热水支管试压原则：在实验压力0.9Mpa状态下稳压1小时，压力降不超过0.05MPa；然后在工作压力1.15倍状态下稳压2小时，压力降不得超过0.03MPa，同步检查个连接处不得渗漏，水压实验合格。冷、热水钢管试压原则：在实验压力0.6Mpa状态下，10分钟内压力降不不不大于0.02Mpa，然后降至工作压力，进行外观检查，系统不渗不漏，压力实验合格。环境温度低于或等于0℃不适当水压实验。
参加交底人员意见
被交底人：
参加交底人员签字
施工技术交底记录（附页）
交底类别：技术 交底时间： 年 03 月 12 日
工程名称
X X商城住宅社区工程项目
部门名称
建筑
项目名称
管道及配件安装--3
项目负责人
X X X
主持人
X X X
交底地点
现场
技术文献名称
建筑给排水及采暖工程作业指引书
编号
6503W93045
重
点
阐
述
技
术
内
容
本技术文献由 X X X 对 水暖班组 进行交底，共有 人。
8、冷、热水管并行时，两管间净距不不大于150mm。上下并行时，热水管在冷水管上方；冷、热水支管隐蔽在墙壁沟槽内并行时，热水管在面向左侧，冷水管在面向右侧。冷、热水横干管宜有2‰-5‰坡度，坡向泄水点，以便泄水和放气。
9、给水管道不得穿越卧室、变配电室、储藏室、烟道、风道。
10、PP-R隐蔽给水支管沟槽开凿尺寸：深度为De+20mm，宽度为De+（40mm-60mm）。沟槽表面必要平整，不得有尖角等突出物，管道试压合格后，沟槽用M7.5级水泥砂浆弥补密实。
11、PP-R给水支管安装时应检查冷、热水管道强度级别和管道种类，不同种类PP-R管道不得混合安装。
12、PP-R给水管安装环境温度不适当低于5℃。
13、衬塑金属管道切断时，不得采用砂轮切割机。
14、衬塑金属管道螺纹连接填料宜采用生料带。
15、衬塑金属管连接管件，必要采用与之相配衬塑金属管件，不得采用非衬塑可锻铸铁管件。
16、衬塑金属管道与阀门，及塑料管连接时应采用专用过渡接头。
17、冷、热水管与配件螺纹连接后，外露螺纹某些及所有钳痕和表面损伤部位必要涂防锈漆进行防腐。
18、给水管（涉及冷、热水）通过采暖房间或环境温度有也许结露场合必要采用防结露办法。
交底人：
施工技术交底记录
交底类别：技术 交底时间： 年 08 月 20 日
工程名称
X X商城住宅社区工程项目
部门名称
建筑
项目名称
管道支、吊架制作与安装
项目负责人
X X X
主持人
X X X
交底地点
现场
技术文献名称
建筑给排水及采暖工程作业指引书
编号
6503W93045
重
点
阐
述
技
术
内
容
本技术文献由 X X X 对 水暖班组 进行交底，共有 人。
1、支架作用是支撑管道，并限制管道变形和位移。
2、固定支架必要按设计规定位置进行安装，应使管子牢固固定在支架上。
3、固定在建筑物构造柱梁上支架不得影响构造安全。明装管道支架高度不大于2m时，型钢外端尖角必要切掉，并打磨成弧形。
4、支架一端埋入墙深不得不大于150mm，且位置对的、牢固，与管道接触严密。
5、大口径管道上阀门应设立专用支架，不得以管道承重。
6、吊架采用焊接时，其焊缝长度不应不大于100mm。
7、在安装支架孔洞内应按规范规定填塞混凝土，并应捣固密实，当强度未达到75%时，不得向支架上安装管道，否则应采用加固办法。
8、双管吊架不能同步布置热位移方向相反任何两条管道。
9、单管支架膨胀螺栓选用表：
管道公称直径
DN70以内
DN80-100
DN125
DN150
膨胀螺栓规格
M8
M10
M12
M14
钻头直径
M10.5
M13.5
M17
M19
10、滑动支架应灵活，托与槽间应有3-5mm空隙，有一定偏移量。
参加交底人员意见
被交底人：
参加交底人员签字
施工技术交底记录
交底类别：技术 交底时间： 年 08 月 20 日
工程名称
X X商城住宅社区工程项目
部门名称
建筑
项目名称
卫生器具安装
项目负责人
X X X
主持人
X X X
交底地点
现场
技术文献名称
建筑给排水及采暖工程作业指引书
编号
6503W93045
重
点
阐
述
技
术
内
容
本技术文献由 X X X 对 水暖班组 进行交底，共有 人。
1、卫生器具安装应采用预埋螺栓或膨胀螺栓安装固定。
2、安装地漏时，一方面要核对地面标高，以2%坡度坡向地漏，粗装修地面地漏上边沿距地面8-10mm。地漏水封高度不得不大于5mm。
3、卫生器具安装时必要考虑器具具备可拆性，以便于碰坏更换。
4、排水栓和地漏安装应平整、牢固，低于排水地面，周边无渗漏。
5、卫生器具交工前应作灌水实验。满水时各连接件不渗不漏；通水实验时，给排水均畅通无阻。
6、卫生器具支、托架必要防腐良好，安装平稳、牢固，与卫生器具接触紧密。
7、卫生器具给水配件应完好无损，接口紧密，启闭装置灵活。
8、卫生器具和大便器升头处宜加设止水溢环。
9、洗涤盆下面有地漏时，排水管上端距地面应不不大于100mm。
10、连接卫生器具排水管道接口应紧密不漏，其固定支架、管卡等支撑位置对的、牢固，与管道接触紧密。
11、成排布置卫生器具间距应符合下表规定：
项 次
成 排 卫 生 器 具 间 距
1
大便器
洗手盆
淋浴器中心距
2
900mm
700mm
900mm-1100mm
12、卫生器具安装高度：
项次
卫生器具名称
卫生器具安装高度
备注
居住和公共建筑
1
洗涤盆
800mm
2
洗手盆
3
蹲式大便器
1800mm
自台阶面至高水箱底
4
900mm
自台阶面至低水箱底
5
淋浴器
1100mm
自地面至下边沿
参加交底人员意见
被交底人：
参加交底人员签字
施工技术交底记录
交底类别：技术 交底时间： 年 08 月 20 日
工程名称
X X商城住宅社区工程项目
部门名称
建筑
项目名称
散热器安装
项目负责人
X X X
主持人
X X X
交底地点
现场
技术文献名称
建筑给排水及采暖工程作业指引书
编号
6503W93045
重
点
阐
述
技
术
内
容
本技术文献由 X X X 对 水暖班组 进行交底，共有 人。
1、安装散热器托架时，上下托架应在同一种垂直面上。散热器背面与装饰后墙内表面距离普通为30mm。
2、散热器安装容许偏差必要符合下表：
项次
项 目
容许偏差
1
散热器背面与墙内表面距离
3
2
与窗中心线或设计定位尺寸
20
3
散热器垂直度
3
3、同一房间内散热器安装高度必要一致，散热器底部距地面宜为150mm。
4、挂装散热器墙面如为空心砖或地下室有严格防水规定建筑外墙，无法固定及安装散热器托架时，则散热器每组两端各用一种足片，散热器超过15片时，中间再加一种足片，且必要在散热器3/4高度处，安装固定卡（13片如下安装一种固定卡，13片以上安装两个固定卡）。
参加交底人员意见
被交底人：
参加交底人员签字
施工技术交底记录
交底类别：技术 交底时间： 年 08 月 20 日
工程名称
X X商城住宅社区工程项目
部门名称
建筑
项目名称
地面辐射采暖系统安装
项目负责人
X X X
主持人
X X X
交底地点
现场
技术文献名称
建筑给排水及采暖工程作业指引书
编号
6503W93045
重
点
阐
述
技
术
内
容
本技术文献由 X X X 对 水暖班组 进行交底，共有 人。
1、 分水器前供水管道上必要装设过滤器。
2、 分水器上必要设立手动或自动排气阀。
3、 分水器安装完毕后，其阀门开关高度应高出装饰后地面300mm-500mm。
4、 与分水器连接供、回水管上必要设立专用阀门。
5、 地面辐射采暖系统必要严格按设计图纸进行施工。
6、 地面下敷设盘管埋地某些不许有接头。
7、 地面辐射采暖系统必要进行两次压力实验。第一次：盘管隐蔽前水压实验：实验压力为为0.6Mpa，在实验压力下稳压1小时，压力降不不不大于0.05Mpa，且不渗不漏。填充混凝土时，必要设专人进行看护，防止碰坏盘管及盘管移动，混凝土初凝后方可泄压。第二次：竣工前试压，同第一次实验做法相似。
8、 盘管弯曲某些不许有硬折弯现象。
9、 盘管间距必要严格按设计间距进行敷设，间距偏差不不不大于10mm。
10、盘管穿出地面处，必要加防护套管。
11、本工程地暖面积较大，宜在直线盘管长度超过六米或盘管铺设面积超过30平方米时，设立伸缩缝，伸缩缝宽度为5mm-8mm，加热盘管穿过伸缩缝处，应设长度不不大于100mm柔性套管。
参加交底人员意见
被交底人：
参加交底人员签字
