施工组织设计（方案）报审表
GB50319-
工程名称：济南海信·慧园Ⅱ-2栋 编号：

致：山东高新工程设计

我方已依据施工协议相关要求完成了 济南海信·慧园Ⅱ-2栋 施工方案 编制，并经我单位上级技术责任人审查同意，请给予审查。

附：施工组织设计、施工方案审核表

施工方案

承包单位（章）

项目经理

日 期 12月 22日

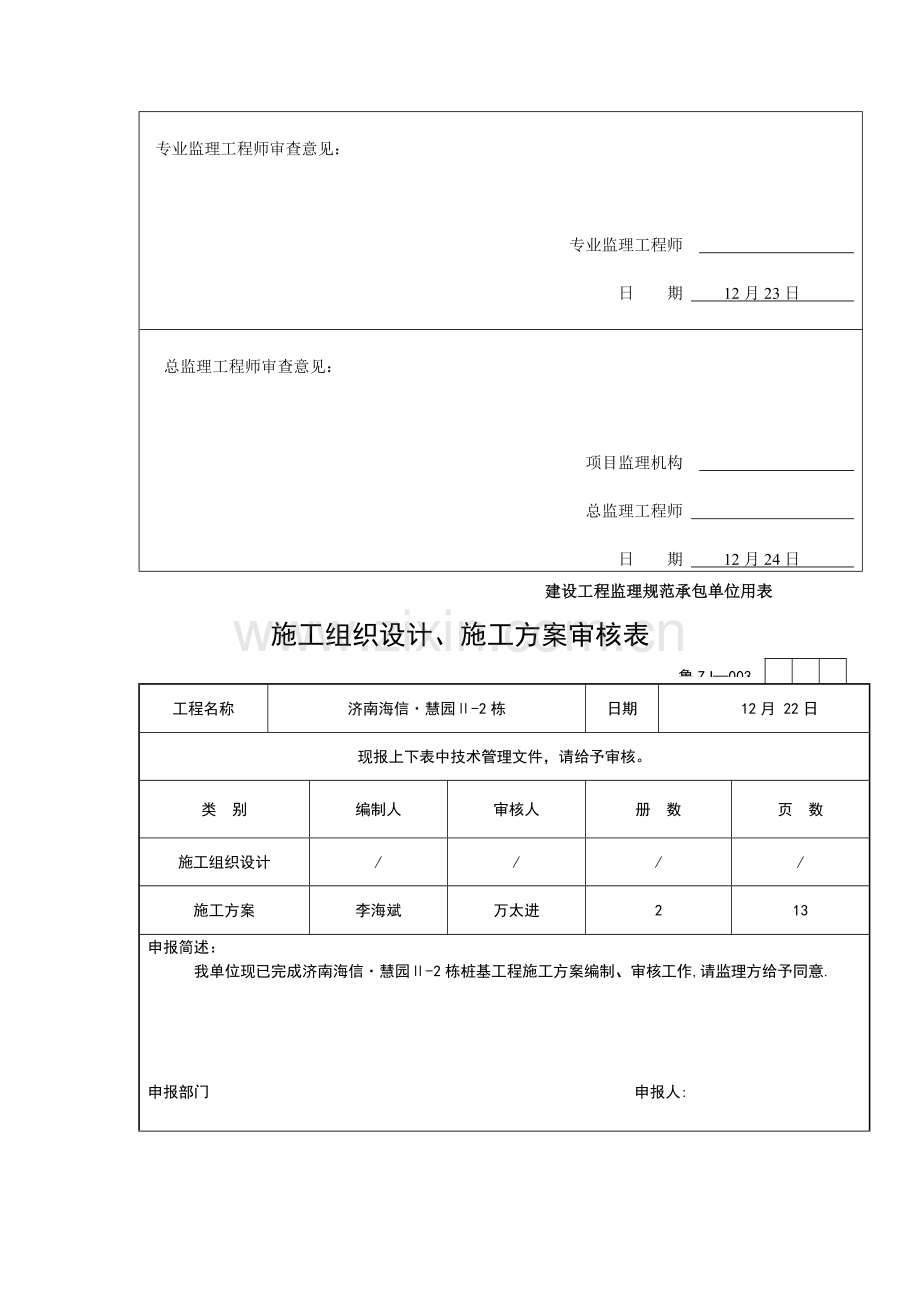

专业监理工程师审查意见：

专业监理工程师

日 期 12月23日

总监理工程师审查意见：

项目监理机构

总监理工程师

日 期 12月24日
建设工程监理规范承包单位用表
鲁ZJ—003
施工组织设计、施工方案审核表

工程名称
济南海信·慧园Ⅱ-2栋
日期
12月 22日
现报上下表中技术管理文件，请给予审核。
类 别
编制人
审核人
册 数
页 数
施工组织设计
/
/
/
/
施工方案
李海斌
万太进
2
13
申报简述：
我单位现已完成济南海信·慧园Ⅱ-2栋桩基工程施工方案编制、审核工作,请监理方给予同意.

申报部门 申报人:

承包单位审核意见：

□有 □无 附页

承包单位名称： 审核人： 审核日期： 12 月 22 日

监理单位（建设单位）审批意见：

审批结论： □ 同意 □修改后报 □重新编制

审批部门（单位）： 审批人： 审批日期： 12月 22日
注：附施工组织设计、施工方案
山东省建设工程质量监督总站监制

济南海信·慧园Ⅱ-2栋

施
工
方
案

设计编写： 审核人：

山东水利岩土工程企业青岛分企业

12月22日

一、编制依据：
依据《建筑地基基础工程质量验收规范》GB50202-编制。
一、工程概况：
拟建工程在在济南高新开发区国际会展中心以北、新宇路西侧，沁园路北侧约120m济南海信·慧园Ⅱ-6、7栋住宅楼北侧高层住宅区。该工程由青岛海信建筑设计院设计，人工挖孔灌注桩数量累计131支，设计桩径均为：Φ1000mm
地形地貌:
本场区原地貌形态为河流冲洪积平原，后经人工改造，地形平坦。
三、土层分布：
依据岩性和物理力学性质不一样，可将场区勘探深度范围内地层自上而下分为7层，分述以下：
第①-1素填土（Qml）：
杂色，稍湿，稍密，成份只要为碎石、碎砖等建筑垃圾，混多量粉粘土。平均厚度为3.16m,层底标高41.52～49.46m.
第①-2素填土（Qml）：
褐黄色，可塑，松散～稍密，成份以粘性土为主，含少许碎砖屑、碎石等建筑垃圾。平均厚度2.20m；层底标高42.853～48.60m。
第② 黄土粉质粘土土（Q4+3a1+p1）：
黄褐色，可塑，局部硬塑，无摇震反应，稍具光泽反应，干强度中等，韧性中等，含钙质条纹，具大孔结构。平均厚度6.31m；层底标高37.70～41.11m
第② -1 碎石（Q4+3al+pl）：灰色，稍湿，动探稍密，成份为灰岩，含量约60～70%，通常粒径0.5-3cm，最大粒径大于5cm，呈次棱角状及亚圆状.粘性土充填，可塑状态
第③粉质粘土（Q3al+pl）：
浅棕黄色～棕红色，可塑，无摇震反应，稍具光泽反应，干强度中等，韧性中等，含少许铁锰氧化物及结核。平均厚度3.41m；层底标高31.93～368.93m；
第③-1 粘土（Q3al+pl）：
棕黄色～棕红色，硬塑，局部坚硬，无摇震反应，具光泽反应，干强度中等，韧性高，含铁锰氧化物及结核，混石灰岩碎石，平均厚度2.53m；层顶标高30.44～40.76m；
第④ 碎石（Q3al+pl）：
灰色，饱和，密实，成份为石灰岩，含量约70～80%，通常粒径0.5-5cm，最大粒径大约7-8cm，局部大于10cm,局部胶结，碎石呈次棱角状及亚圆状，粘性土充填，棕红色，可塑状态。
局部夹④-1含碎石粘土透镜体，棕红色，硬塑，无摇震反应，具光泽反应，干强度高，韧性高，含少许铁锰氧化物及结核，混石灰岩碎石，含量约30～40%，粒径2-10cm，厚度1.30-2.00m。
第⑤ 残积土（Qe1）：
灰黄色，灰绿色，可塑，母岩为闪长岩，矿物成份完全风化蚀变，多呈砂状，偶见风化残核。平均厚度1.98m；层顶标高21.50～27.12m；
第⑥ 强风化闪长岩（K）：
灰绿色，密实，矿物成份大部分风化蚀变，岩芯多呈砂状、少许土状和块状，采取率月50～70%，RQB=0～5,为极软岩，岩体极破碎，岩体基础质量等级为Ⅴ级。层底标高28.00～33.50m；
第⑦层 中风化闪长岩（K）：
灰绿色，粒状结构，块状结构，原岩风化较强烈，只要矿物成份少部分已蚀变，风化节理、裂隙较发育，有铁质渲染，其间充填长石，岩芯呈柱状、短柱状，节长为5～25 cm，最长约为30 cm，锤击声较脆，断面较新鲜，为软岩，较破碎，岩体基础质量等级为Ⅴ级。接露厚度1.50～4.90m；接露底部标高12.73～14.88m。
四、地下水
本场区地下水关键赋存于第四系孔隙潜水（上层滞水）水位，地下水稳定水位埋深为2.1～8.8m；水位对应标高为：39.71～346.48m；
五、桩基施工：
（一）、施工准备
1、取得该场地地质勘探资料；桩位平面部署图、结构图及施工说明
和要求；并可搜集周围地域成孔工艺及承载力试验资料，作为施
工参考。
2、要对施工场地进行查勘，了解场地内有没有架空高压线、电话线、
地下管道、建筑物，周围危房或有精密仪器车间。
3、在现场安排通水、通电、道路及施工排水出路，建立部分临
时设施，清除障碍物等，并处理施工对环境影响。
4、平整施工场地，设置桩基轴线、定位点和水准点。
5、对多种机械设备进行检验保养，严禁机械带病工施工。关键机械设备明细以下：

序号
设备名称
型号功率
单位
数量
1
交流弧焊机
BX1-500
台
3
2
插入式振捣器
1.5KW
台
3
3
空气压缩机
2.8m3
台
6
4
抽水泵
1.1KW
台
20
2.2KW
台
10
3KW（Φ100）
台
4
5
钢筋切断机
3 KW
台
1
6
钢筋调直机
3 KW
台
1
（二）、人工挖孔灌注桩施工次序及施工关键点
1、人工挖孔桩施工次序：
测量放线定位→桩位复核验收→第一次挖土→支模板绑钢筋→浇筑护壁混凝土→挖下一段土→支模板绑钢筋→浇筑护壁混凝→……→挖土至设计要求→桩底扩大头成型→桩位复核及桩孔自检→桩孔验收→制按钢筋笼→钢筋隐蔽验收→浇筑混凝土。
（1）、土方开挖：
a、开挖前，依据设计图纸尺寸及定位坐标进行桩位放线，报监理单位验线校核无误后，进行桩孔开挖。开挖时先用砖做高出地面20cm护圈，把桩中心点用十字线引到护圈上并作好标识，然后采取人工从上至下逐层进行挖土，挖土次序为先中间后周围。施工中按设计二倍护壁厚度控制截面，其尺寸许可偏差不超出30mm。每段开挖深度为0.5～1.0米（视土壁直立能力而定），进行护壁钢筋绑扎、支模板和浇筑砼，循环直至设计要求深度。为确保桩垂直度，每灌筑三节护壁，校核桩中心位置及垂直度一次。支模时要挂好十字线，用线坠吊好找出桩中心位置，依据桩中心支模，模板支好后， 经检验合格后方可浇注砼。砼浇注时要分层震捣密实，严禁出现蜂窝麻面。
b、局部或厚度小于1.5米流动性淤泥和可能出现涌水、涌砂时每节护壁可减小到30cm～50cm，并随挖、随支模、随检、随浇砼。
c、扩底部分采取先挖桩深圆柱体，再按扩底尺寸从上到下修成扩底型；入岩后采取风镐凿岩施工，如遇孤石或质坚岩石，则采取爆破作业施工。
d、对桩间净距小于2倍桩径且小于2.5m相邻桩孔采取跳挖施工。跳挖时相邻桩孔进尺深度差不应大于4～6m，且进尺深度较深桩孔护壁强度需达成设计强度80%时，相邻桩孔才能施工。
（2）、护壁钢筋绑扎：
采取预先下料、绑扎施工方法，即先按设计要求进行护壁钢筋网片制作。护壁竖向、横向钢筋采取Φ8＠200（Φ6.5＠200），钢筋搭接长度为35d，护壁钢筋网片安装好后，经相关人员验收合格后，方可支模浇筑砼。
（3）、护壁模板支设：
护壁模板采取加工好定型钢模板，按桩径分块拼装，安装前涂刷脱模剂，用12#铁丝连接及固定，沿模板底打短钢筋加固，拼装中留一道接缝夹一根Φ48钢管，方便拆模。
（4）、护壁砼浇筑：
砼利用吊桶下送，用半圆形防护板作布料台，砼应对称浇筑，预防模板侧移，砼浇注时采取人工分层捣实，每次分层厚度100～200mm，预防漏捣。严禁出现蜂窝麻面。护壁混凝土强度等级为C20，使用P.C32.5水泥，现场搅拌。每台班混凝土最少保留1组试块。首节护壁砼拆模后，把桩中心十字线标识标于孔口上。
（5）、模板拆除：
护壁砼终凝8小时后拆除支撑，强度达成1MPa以上时才能拆模，拆模时先拆除钢管，再撬模板。拆下模板应立即清洁，变形模板应立即修整。
２、成孔、终孔
当挖孔到设计要求持力层(碎石层)时，立即通知甲方（监理）会同勘测、设计及相关质检人员共同判定，认为符合设计要求后快速扩大桩头等成型工作。终孔时，必需会同相关单位进行成孔验收，签认岩底标高、岩样，清理孔底浮土，抽干积水，并依据孔桩实测涌水量，确定是否需要浇100mm厚和桩身强度相同砼封底。
3、桩身钢筋笼制安
(1)、钢筋进场要验收，要有质量确保单，并要求作力学性能试验和焊接试验，合格后才能使用。
(2)、焊条要有质保单，型号要和钢筋性能相适应。
(3)、钢筋笼制作严格按设计加工，主筋位置用钢筋定位支架控制等分距离。主筋间距许可偏差±10mm；箍筋或螺旋筋螺距许可偏差±20mm；钢筋笼直径许可偏差±10mm；钢筋笼长度许可偏差±50mm。
(4)、因受现场场地条件制约，本工程桩身钢筋笼采取井下绑扎成型。绑扎时先在笼底搭架板站人，井口和笼底焊接Δ形钢筋支架，然后绑扎钢筋成型。箍筋和主筋每个交叉点均应焊接（绑扎）牢靠，保持钢筋笼稳定。桩身钢筋笼绑扎成型后，经相关单位验收合格签字后，由监理企业下达混凝土浇筑令，方可浇筑混凝土。钢筋笼保护层厚度为50mm。
4、桩身混凝土浇筑
（1）、桩身混凝土采取商品混凝土，强度等级为C30。（试桩强度等级为C35）
（2）、桩身混凝土浇筑采取汽车泵泵送，泵送管前端接一软管插入桩孔内，确保混凝土自由落体高度小于2m；当孔内渗水量较小，则先抽净孔底积水，孔底积水深度小于100mm时，采取常规方法浇筑混凝土。假如孔内渗水量较大、孔底积水深度小于100mm时，则采取水下混凝土浇筑方法。
（3）、常规方法浇筑混凝土：砼浇筑前应清净底，确保孔底无杂物、积水（孔内存水小于100mm）。浇筑应连续进行，分层振捣密实，分层厚度控制在1000mm～1500mm以内。同时应派专员负责控制钢筋笼，预防产生位移。
（4）、混凝土振捣方法：如桩孔深度超出8m，在桩孔内支设操作平台，派振捣手下到操作平台上进行振捣，伴随浇筑施工进行，操作平台上移，振捣直至桩顶。如桩孔深度小于8m则在孔口上进行振捣。砼振捣应快插慢拔，插点要均匀排列，逐点移动。按次序进行，不得造成漏振，做到均匀振实。插点间距小于500mm，且小于1.5倍振动棒作用半径。振捣时间通常为20-30S，且间隔20-30分钟后，进行二次复振。以砼表面不在沉落为标准，振捣时应注意过振、漏振现象，过振易产生离析，漏振易产生蜂窝、麻面等现象。在浇注上层灰时振动棒应伸入下层灰不少于50mm，以清除两层间接缝，浇注砼应连续进行，如必需间歇，其间歇时间应尽可能缩短，而且在前层砼凝结前将后层砼浇注完成，间歇时间超出2小时后，应按施工缝处理。
（5）、水下混凝土浇筑：当孔底积水深度大于100mm且水涌出量达成1m3/h时，则采取水下混凝土浇筑方法。水下混凝土浇筑时，应先将导管置于水面下距孔底100mm处，利用混凝土流动性将水挤出。为确保混凝土质量，在混凝土生产时应添加絮状剂，以确保混凝土在水中不至产生较大离析。应保持导管底插入混凝土中深度大于300mm，利用混凝土压力将混凝土向挤压，以确保混凝土密实度。
（6）、砼浇筑至桩顶时，应控制好桩顶标高，桩顶超浇高度大于500mm。冬季气温低为了愈加好保护桩头。
（7）、砼到现场后，由技术人员会同监理到现场对砼坍落度、和易性进行判定，达不到要求退回商砼厂家进行报废处理。严禁对砼加水。在运输过程中，要预防离析、水泥浆流失、坍落度改变及产生初凝现象。使用输送泵，停歇时间不能超出45分钟。
（8）、砼所用水泥、水、骨料、外加剂等必需符合多种质量要求标准，砼配合比计量、搅拌、试块制作、养护、试验砼养护符合施工要求。砼不得有蜂窝、孔洞、漏筋、缝隙、夹渣等缺点。
（9）、混凝土试块留置
桩身砼必需留有试件，单桩单柱每根桩留1组标准养护试件，群桩每组桩留1组标准养护试件，且每100m3砼及每个灌注台班不得少于1组同条件试件，
5、冬季施工方法（连续5天气温低于5℃及进入冬季施工）
（1）、钢筋冬季施工方法
钢筋焊接尽可能在不宜低于－10℃，并应采取防雪挡风方法，降低焊接构件温度差，焊接后接头严禁立即接触冰雪。
（2）、混凝土冬季施工方法
冬季施工中拌制混凝土所用材料如砂、石、水等均应保持正温，为了确保混凝土拌和物入模温度不低于10℃，
对冬季混凝土搅拌，还应注意以下事项：
a、水泥只能保温，不得加热；
b、对骨料积雪、冻团进行清理，不得装入搅拌机内搅拌；
c、为了确保混凝土和易性、流动性，可延长拌和时间，通常比常温时延长50%。
d、为确保混凝土不出现假凝现象，混凝土搅拌时根据砂石、水、水泥次序进行，不得颠倒。
（3）、混凝土浇筑
混凝土在浇筑前应清除模板、钢筋上冰雪和污垢。
对已浇好混凝土立即覆盖保温养护。
在温度低于5℃时不应向混凝土和覆盖物上洒水养护。
（4）、灌注桩冬期施工
灌注桩混凝土冬期施工，关键是确保混凝土在灌注时不冻结，能顺利灌注。桩头露出地面或虽未露出或地面，但在冰冻范围之内时，应进行桩头混凝土覆盖保温养护,浇筑砼必需高于桩顶标高大于500mm.
注意：灌注时对混凝土拌和物温度要求不低于5℃.
（5）、冬季施工质量检验
冬季施工时，除根据常规施工进行质量检验外，还应该检验混凝土浇筑、养护期间环境温度，并进行以下检验：
1、混凝土冬季施工时，除留标准养护试件外，应制取相同数量同条件养护试块。
（6、冬期施工其它注意事项
a、冬季施工期间加强对机械设备保暖维护工作，确保设备能正常运转；
b、在大风、大雪、雾天应停止施工；
c、若受到严寒天气连续攻击时，可考虑暂停砼施工作业，待气温回暖后再进行施工。
d、立即清除施工上下梯道积雪，特殊位置还应有防滑方法。
6、桩质量检验
在挖孔桩施工过程中，主动和甲方、监理、质监等单位配合，做好原材料及工程检测和验收工作。原材料（如钢筋、水泥、砂石等）、砼试块检测采取见证送检制度，委托指定有资质试验室进行检验。依据设计要求及规范要求，对桩要进行桩身动检及抽芯检测，由业主委托相关单位进行。本工程桩身动检采取小应变。桩身动检及抽芯可测出桩长、缩径、扩径、断桩及桩入岩情况、砼强度。质量检验必需合格。
六、施工排水
因为施工场区土层中含水比较丰富，在施工前先在施工场区周
边和中间挖一条明排水沟，再在合适位置上选多个桩位点挖降水井（降水井直径等于桩径），把地表面水和降水井水排到排水沟，在排水沟端部设积水坑，用大口径排水泵排入基坑外下水管道。在施工过程中，每一支桩孔内水均要排入排水沟内，再经过排水沟内所设积水坑把水排出基坑外下水管道。做到有序排水，严禁乱排，保持施工场区表面干爽没有积水。
七、工程施工管理方法
（一）施工组织管理
1、组织管理体系
由企业结合工程实际情况，成立项目经理部，具体施工组织体系框图

项目经理部

技术责任人李明岐
项目经理万太军

安全组 万太禄
后勤组 于普秋
制笼组 申社知
灌注组 付阳生
挖孔组 付学文

技术组 李海斌
质检组 万太进

万太进

组织
施工准备
（1）场地准备：包含各工作场地平整，应为材料堆放、钢筋笼
制作和吊放、设备安装、混凝土送料等提供一个平整作业环境。
（2）材料准备：按施工分期进度要求贮备充足材料。对购进
材料应进行质量检验，并填写统计。
（3）成孔作业：根据规范和设计要求，快速地完成桩孔，并使桩孔
符合成孔质量要求。
（4）混凝土灌注：包含按设计图纸制作钢筋笼、商品混凝土运输，
钢筋笼吊放和混凝土灌注，必需环环紧紧围绕，层层把好质量关。
（二）工程进度计划
本工程计划成立20个挖孔班组，挖孔所用时间为30天。计划挖孔结束后5天完成灌注任务。即含有开工条件之日起，工程工期为35天。
在施工过程中充足发挥我企业施工技术优势，采取优异施工技
术和施工工艺，缩短工期，提升施工质量，确保安全生产。
（三）质量确保方法
1、对业主提供轴线控制桩、标高原始点，由项目技术责任人组织相关人员验证并办理移交手续，做好工程测量控制网。在施测前，编写好测量作业指导书，并经技术责任人审批后，由有测量上岗证测量员按测量作业指导书和测量操作规程负责实施现场测量工作，做好测量结果统计并报监理签字认可归档。
2、严格根据设计图纸及规范要求施工，配置专职质检员、施工员。
3、结合工程实际情况，成立现场型和专门型TQC小组，对施工
中成孔、制笼、灌注等关键工序分别设置责任人，各负其责。
4、每道工序结束后，立即进行质量检验验收、签证。未经检验验
收合格，不得进入下一道工序施工。原材料均应有立案证、质确保书
及试验室复试汇报。
（四）安全确保方法
1、对全体施工人员进行安全教育，由施工责任人组织全体人员认
真学习相关安全文件和各施工工序、各类施工设施安全操作规程，并制订切实可行安全方法。施工现场派专职安全员全天巡视，发觉问题立即处理。
2、施工人员进入施工现场必需戴好安全帽，严禁酒后进入施工现场。
3、桩孔开挖时，孔口要做高出地面20cm护圈，以防杂物碎石等落入孔内伤人，厚度要大于20cm。
4、桩孔净距小于2倍桩径且小于2.5m时要间隔开挖，严禁排挖以防塌孔。
5、桩孔护壁必需按设计要求及施工规范施工 ,浇注时要震捣密实 。
6、孔下有些人工作时，孔口要有专员操作垂直运输工具、照明、通风、排水等设备，并注意观察地面情况随时和孔下人员联络，孔上人员不准随意离开，必需离开时应暂停作业，待孔内人员返回地面时方能离开，如私自离开，出现问题将追究当事人责任。
7、要常常检验所用机具安全可靠性，辘轳、绳索、皮斗机械强度，发觉问题要立即维修更换，严禁带病工作。要立即清理孔口周围土方，土方要离开孔口1m以外堆放，以防压塌孔壁。
8、随时注意观察孔口周围情况，如发觉孔口周围土层有异样改变，裂缝等，必需立即停止施工。孔内人员要立即返回地面，并采取处理方法。严禁在有险情情况下施工。
9、桩孔较深时，施工人员入孔前，先用鼓风机经过输风管向孔底强制送入空气，如有异常情况要立即停止施工。
10、施工现场一切电源、电路安全和拆除必需由持证电工操作，
电器必需严格接地、接零和使用漏电保护器。各孔用电必需分闸，严禁一闸多用。孔上电缆必需架空2m以上，严禁拖地和埋压土中，孔内电缆、电线必需有防磨损、防潮、防断等保护方法。照明应采取安全矿灯或12V以下安全灯。全部使用手持用电工具施工人员，必需穿戴安全防护用具，如绝缘手套、绝缘鞋等，并严格遵守《施工现场临时用电安全技术规范》JGJ46D要求。
八、应急方法
在施工过程中如出现流沙时，先用Φ16螺纹钢筋钉入沙层内，间距小于15cm，长度依据沙层厚度而定，再在钢筋外用草袋围挡以堵住流沙，在钢筋内支模板浇砼，每节护壁可减小到30cm-50cm。如流沙严重无法用上述方法施工，则采取钢质护筒护壁或采取沉井法施工。以确保人身安全。
九、工程完工应提交资料
1、桩基工程概况 2、施工现场质量管理检验统计
3、施工组织设计、施工方案审核表
4、技术交底
5、桩位测量放线纪录
6、桩基工程开工汇报
7、桩基工程完工汇报
8、桩基工程质量事故汇报
9、钢材合格证、复试汇报汇总表
10、钢材焊接试验汇报汇总表
11、焊条（剂）合格证汇总表
12、砂、石、外加剂、掺和料出厂合格证、复试汇报汇总表
13、水泥出厂合格证、复试汇报汇总表
14、混凝土试块试验汇报汇总表
15、砼试块强度统计评定纪录
16、人工挖孔灌注桩施工验收统计
17、钢筋隐蔽工程检验验收统计
18、灌注桩混凝土灌注统计
19、混凝土工程施工统计
20、挖至设计标高时灌注桩桩位偏差验收统计
21、地基验槽检验统计
22、桩基子分部工程质量验收统计
23、单位（子单位）工程质量控制资料核查统计
24、混凝土灌注桩钢筋笼分项工程检验批质量验收统计表
25、混凝土灌注桩分项工程检验批质量验收统计表
26、分项工程质量验收统计
27、混凝土配合比检测汇报
28、混凝土浇灌申请书
29、商砼资料（商砼出场所格证、砼配合比、开盘判定）
