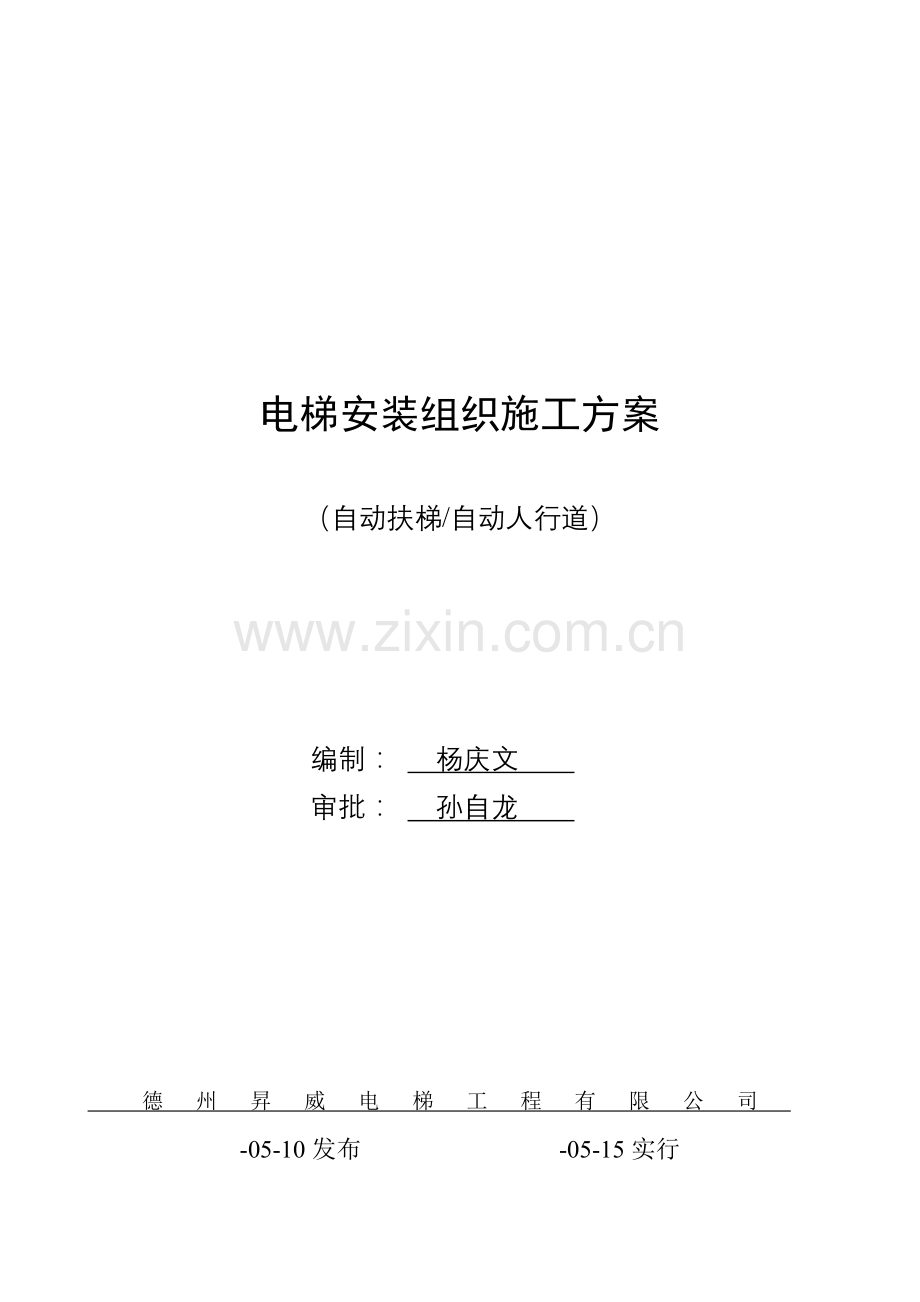

电梯安装组织施工方案

（自动扶梯/自动人行道）

编制： 杨庆文
审批： 孙自龙

德 州 昇 威 电 梯 工 程 有 限 公 司
-05-10发布 -05-15实行

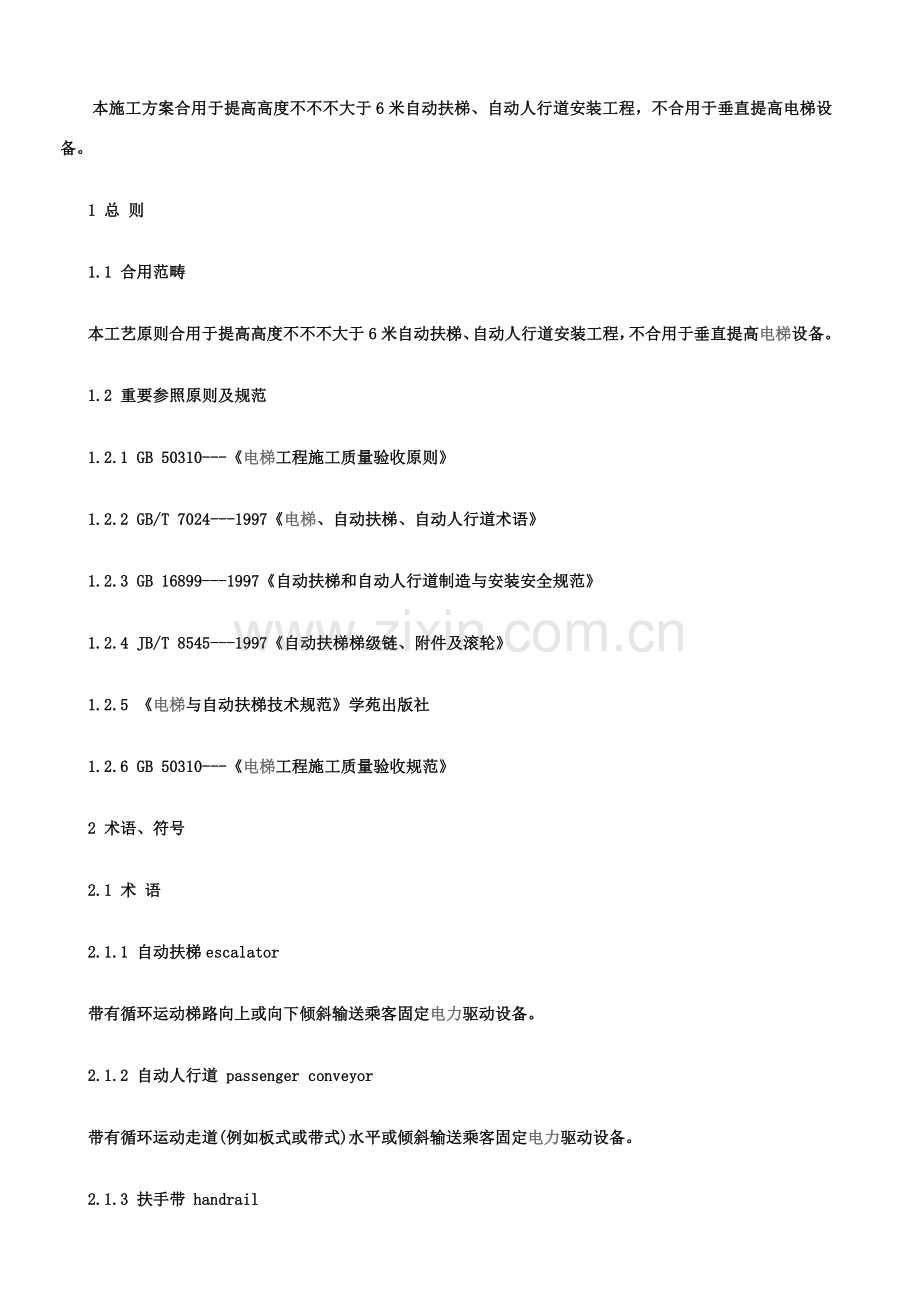

本施工方案合用于提高高度不不不大于6米自动扶梯、自动人行道安装工程，不合用于垂直提高电梯设备。
1 总 则
1.1 合用范畴
本工艺原则合用于提高高度不不不大于6米自动扶梯、自动人行道安装工程，不合用于垂直提高电梯设备。
1.2 重要参照原则及规范
1.2.1 GB 50310---《电梯工程施工质量验收原则》
1.2.2 GB/T 7024---1997《电梯、自动扶梯、自动人行道术语》
1.2.3 GB 16899---1997《自动扶梯和自动人行道制造与安装安全规范》
1.2.4 JB/T 8545---1997《自动扶梯梯级链、附件及滚轮》
1.2.5 《电梯与自动扶梯技术规范》学苑出版社
1.2.6 GB 50310---《电梯工程施工质量验收规范》
2 术语、符号
2.1 术 语
2.1.1 自动扶梯escalator
带有循环运动梯路向上或向下倾斜输送乘客固定电力驱动设备。
2.1.2 自动人行道 passenger conveyor
带有循环运动走道(例如板式或带式)水平或倾斜输送乘客固定电力驱动设备。
2.1.3 扶手带 handrail
供乘客手扶运动部件。
2.1.4 梳齿板 comb
位于两端出入口处，为以便乘客过渡并与梯级、踏板或胶带啮合部件。
2.1.5 防夹装置 deflector device
使梯级与围裙板之间夹持异物危险为最小一种装置。
2.1.6 额定速度 rated speed
自动扶梯或自动人行道梯级、踏板或胶带在空载状况下运营速度，也是由制造厂商所设计拟定并实际运营速度。
2.1.7 倾斜角angle of inclination
梯级、踏板或胶带运营方向与水平面构成最大角度。
2.2 符 号
V—额定速度。
3 基本规定
3.1 现场质量管理制度
⒊.1.1 具备完善念收原则、安装工艺及施工操作规程(或施工组织设计)
3.1.2 具备本公司制定包括施工过程各个工序安装工程过程控制文献及项目质量筹划。
3.2 扶梯安装工程施工质量控制制度
3.2.1 扶梯安装前。对施工现场应具备施工条件勘察确认后，应进行土建交接检 验，并填写书面交接记录，见附表二土建交接记录。
3.2.2 扶梯设备进场验收，应三方(厂家、业主代表、安装单位)共同进行，并将缺损件填写在扶梯开箱点件登记表上，见附表一 扶梯开箱点件登记表。
3.2.3 扶梯安装各道工序均需要按照自检、互检、班长及项目经理确认质量控制制度进行确认，隐蔽工程项目作业前必要事先邀请业主代表(监理工程师)到场确认并在有关质量登记表上签字，班长负责及时填写各道工序质量登记表，每道工序合格后报请本公司质量管理部门检查确认。
3.2.4 安装公司工程质量管理部门，依照项目检查筹划及时进行各工序质量检查确认，并对不合格项提出书面整治意见并确认，所有合格后填写本地政府质量验收部门 规定质量验收登记表格。
3.2.5 安装过程中若需要技术变更，应事先得到厂家及业主(监理工程师)签字确 认后进行，技术变更登记表见附表三;变更项目若涉及到经济问题，应在变更项目完毕后，及时办理变更项目经济洽商，经济洽商登记表格见附表四。
3.3 请本地政府质量监督验收部门前，扶梯安装工程应具备条件
3.3.1 参加安装工程施工和质量验收人员应具备相应资格。
3.3.2 承担关于安全性能捡测单位，必要具备相应资格。仪器设备应满足精度要 求，并应在检定有效期内。
3.3.3 分项工程质量验收应在公司内部自检合格基本上进行。
3 .3 .4 分项工程质量应分别按主控项目和普通项目检查验收。
3 .3 .5 隐蔽工程应在公司内部检查合格后，在隐蔽前告知关于单位验收，并形成验收文献。
4 施工准备
4.1 技术准备
4.1.1 熟悉关于扶梯安装质量验收规范。
4.1.2 熟悉厂家提供扶梯安装图册及安装阐明。
4.1.3 拟定施工方案
4.1.3.1 拟定吊装方案：施工现场状况不一，施工前应一方面对现场进行勘察，选取适当吊装方案，保证设备完好及施工人员安全。普通施工时采用半机械化吊装方案，如果所有采用吊车吊装，虽然以便快捷，但投入较大，并且吊车所需工作场地大，大某些施工现场难以满足电梯安装规定，应依照现场详细状况而定。
4.1.3.2 编写施工组织设计：依照安装合同和工地实际状况及产品特点编写施工组 织设计，为工程施工提供可*指引性作业文献。
4.2 材料准备
4.2.1 主材：扶梯设备零部件开箱后，应妥善保管，现场应能提供可封闭库房，材料堆放应分类整洁码放，并挂好标示牌。
4.2.2 辅助材料：电焊条、型钢要有合格证及材质证明，不得使用不合格材料，其她材料也要按照厂家规定使用，若有厂家指定材料或配件必要通过厂家确认。
4.3 重要机具
扶梯专用工具要依照进货和现场详细状况统筹安排，重要机具备：卷扬机、吊链、挂钩千金、滑轮、逮子绳(钢丝绳)“U”形环、卡环、滚杠，撬 棍，水准仪、方块水平、线坠、盒 尺、样板支架、电锤、电钻、电气焊及惯用工具等。
4.4 作业条件
4.4.1 清除现场材料，保证场地清洁。
4.4.2 现场空洞要有护栏，保证施工人员不能掉下。
4.4.3 施工现场要有足够照明。
4.4.4 作为吊装用锚点应先征得设计、总包单位批准，并办理签认手续，或在选取图纸上指定部位。
4.4. 5 扶梯安装处基本应通过了验收。
4.4.6 提供施工用40kW 动力电源，并保证作业时持续供电。
4.4.7 现场具备扶梯桁架水平运送通道。
5 材料和质量规定
5.1 材料核心规定
5.1.1 主材规定
扶梯安装材料重要是扶梯产品自身，对主材控制重要是通过开箱点件这一工序
来完毕。点件过程中应认真细致，查验配件包装与否完好，铭牌与电梯型号与否相符；对缺损件认真登记，并及时请业主、厂家签字确认，施工过程中发现不合格产品，要及时请厂家确认负责补齐，对安装过程中损坏配件应按厂家规定购买指定产品。
5.1.2 辅助材料规定
施工过程中用重要辅助材料为电焊条、型钢，采购电焊条和型钢时应规定供应商提供产品合格证、材质证明，选用信誉好、质量好厂家产品。
5.2 技术核心规定
5.2.1 施工方案选定：依照工程特点、产品特性、业重规定拟定施工方案，明确质量、安全、工期、环保等目的。
5.3 质量核心规定
梯级导轨连接关系到产品最后运营舒服限度，连接时应严格按照产品安装图册及安装阐明书进行，连接处连接件不得混用，要依照标示一一相应，保证符合工艺原则及国标规定。
5.4 职业健康安全核心规定
5.4.1 坑口防护：施工时，坑口部位必要有不低于1.2m 防护栏杆。
5.4.2 安全网防护：脚手架上作业时，每档需设一道安全网防护。
5.4.3 专用防护用品：电气焊专用防护面罩及专用手套应配齐，作业人员作业时必要配戴。
5.5 环境核心规定
5.5.1 设备进场：设备进场大某些在夜间，卸车时应遵守本地夜间噪声管理规定，不扰民。
5.5.2 废渣废料解决：施工过程产生废渣废料要按照工地管理规定，存储到指定地点。
6 施工工艺
6.1 施工工艺流程图
准备工作 基本放线 水平运送 桁架吊装 安全保护装置
安装梯级与梳齿板安装 围板安装 扶手带安装与调节 电气装置安装 运营实验 标志使用及信号
6.2 准备工作
6.2.1 工艺流程
资料准备 现场勘察 拟定施工方案 扶梯开度测量
6.2.2 操作工艺
6.2.1 资料准备：安装人员应在开工前熟悉安装技术资料及有关文献(如土建图、安装阐明书、安全操作规程等)。
6.2.2.2 现场勘察
(1)土建施工状况：按土建布置图对土建施工进行核查，如果有关尺寸及施工规定 不符合土建布置图规定，应告知业主责成关于部门及时修正。
(2)现场空洞要有护栏，保证施工人员不能掉下。
(3)施工现场要有足够照明。
(4)吊装用锚点应先征得设计、总包单位批准，并办理签认手续，或选取图纸上指定部位。
(5)扶梯安装处基本应通过了验收。
(6)供施工用40KW动力电源，并保证作业时持续供电。
(7)现场提供材料库房
6.2.2.3 施工方案拟定
施工现场状况不一，施工前应一方面对现场进行勘察，选取适当吊装方案，保证设备完好及施工人员安全。普通施工时采用半机械化吊装方案，如果所有采用吊车吊装，虽然以便快捷，但投入较大，并且吊车所需工作场地大，大某些施工现场难以满足。
6.2.4 扶梯开度测量
(1) 在两楼板之间测量升起高度，在两水平支柱之间测量水泥坑口长度，见图6.2.2.4-1，测量尺寸应填写在表6.2.2.4 开度测量登记表中。
表6.2.2.4 开度测量登记表
项目
L1：
L2：
A：
B：
C：
D：
W1：
W2：
W3：
W4：
层高：
扶梯规定尺寸：
测量尺寸：
图6.2.2.4-1
(2)桁架支撑
第一层站支撑板，至少应在桁架吊装前 ( 天安装好，在浇注水泥之前，一定要将支 撑板与地板两层对准并使之水平，见图6.2.2.4-2。
图6.2.2.4-2
6.2.3 质量记录
现场勘测完毕后，将关于数据填写在附表五上。
扶梯、人行道整机试运营工艺原则

1 合用范畴
本工艺原则合用于自动扶梯和自动人行道整机试运营工程
2 施工准备
2.1 设备规定
设备及其附属装置应有出厂合格证明。经全面检查，确认符合规定，方可进行整机试运营。
2.2 重要机具
转速表、摇表、万用表、直流电流表、卡钳表、转速表、温度计、对讲机等。
2.3 作业条件
2.3.1 电梯安装完毕，各部件安装合格（开慢车后安装部件除外）。
2.3.2 施工现场各部位清理完毕。
2.3.3 各安全开关功能正常。
2.3.4 手动或自动加油装置工作正常。
2.4 作业人员
2.4.1 对进场施工人员进行安装技能、安全教诲、环保教诲等有关方面培训教诲，做到熟悉电梯安装关于原则、制度、技术规范。
2.4.2 调试人员必要掌握自动扶梯和自动人行道调试大纲内容，熟悉该电梯性能特点和测试仪器仪表用法。
2.4.3 电梯安装维修工、钳工、电工、电焊工、起重工等通过培训，并获得相应资格证书，持证上岗。
3 施工工艺
3.1 有阐明书按阐明书规定进行，普通可按如下工艺流程进行：
准备工作
电气动作实验
正常运营测试
机械部件润滑
标志、使用须知及信号安装

3.2 操作工艺
3.2.1 准备工作
对所有机械电气设备进行清洁、吹尘，检查各部位螺栓、垫圈、弹簧垫、双螺母与否齐备、紧固，销钉开尾适当。检查设备，元件完好无损，电气接点接触可靠，如有问题及时解决。
3.2.1.1 所有机械设备润滑系统，均应按规定加好润滑油。
3.2.1.2 用专用钩插入孔内并提起地面盖板，清除落在梯级或卡在凹槽里杂物。
3.2.1.3 擦净扶手以防其污染机械传动部件。检查各安全开关与否功能正常，安全可靠。
3.2.2 电气动作实验
3.2.2.1 检查所有电气设备安装及接钱应对的无误，接线牢固。
3.2.2.2 检查由动力部门提供电力供应（相位、零线、接地线）。
3.2.2.3 接通熔断器。
3.2.2.4 接通电动机及控制电源主开关。
3.2.2.5 将两个检修开关盒之一与控制屏连接，用检修上行或下行按钮点动，检查扶梯或人行道运营方向与否对的，必要时可变化电动机两相接头进行修正。
3.2.3 正常运营测试
3.2.3.1 断开检修开关盒与控制屏连接。
3.2.3.2 用操作控制盒上钥匙开关启动扶梯或人行道。
3.2.3.3 按所需运营方向旋转钥匙。
3.2.3.4 启动后旋转钥匙至零位，拔出。
3.2.3.5 启动自动运营选项时，必要在2s内按所需运营方向旋转两次钥匙。
3.2.3.6 正常停车：按与运营方向相反方向旋转钥匙开关中钥匙可实现停车。
3.2.3.7 紧急停车：按操作控制盘上急停开关会导致急停车；当安全触点被激活时也会导致紧急停车。
3.2.4 机械部件润滑
3.2.4.1 在扶梯或人行道下底坑处检查梯级轮，必要时予以润滑。
3.2.4.2 梳齿板受到100kg水平力或60kg垂直力时，梳齿板安全开关应能动作。
3.2.4.3 检查梯级和梳齿啮合中心与否吻合，梯级通过防偏导向块时不能有明显冲撞。
3.2.4.4 检查扶手入口橡胶套两边应大体相等，扶手带不应遇到橡胶套。
3.2.4.5 润滑梯级链时，应把润滑油注入链节之间。
3.2.5 标志、使用须知及信号安装
3.2.5.1 所有标志、阐明和使用须知牌子应由耐用材料制成，放在醒目位置，并且书写文字、字体应清晰工整，也可使用象形图，见图3.2.5所示。
3.2.5.2 下列书写使用须知标牌应设立在自动扶梯或自动人行道入口处：
1）“必要抱住小孩”
2）“站立时面朝运营方向”
3）“握住扶手带”
使用须知标牌尺寸最小为80mm×80mm
3.2.5.3 紧急停止装置应涂成红色，并在此装置上或紧靠着它地方标上“停止”字样。
3.2.5.4 在维修、修理、检查或类似工作期间，自动扶梯或自动人行道出入口处应用恰当装置拦住乘客登梯，其上应写明：“不准接近”或用道路交通标志“禁止通行”并且放在附近。
3.2.5.5 手动盘车装置使用须知
如果有手动盘车装置，那么在其附近应备有四用阐明，并且应明确自动扶梯或自动人行道运营方向。
3.2.5.6 自动扶梯或自动人行道自动启动特殊使用须知
若为自动启动式自动扶梯或自动人行道，则应配备一种清晰可见信号系统，例如道路交通信号，以便向乘客指明自动扶梯或自动人行道与否可供使用及其运营方向。

图3.2.5
4 质量规定
4.1 主控项目
在下列状况下，自动扶梯、自动人行道必要自动停止运营，且第4.1.4款至第4.1.11款状况下开关断开动作必要通过安全触点或安全回路来完毕
4.1.1 无控制电压。
4.1.2 电路接地故障。
4.1.3 过载。
4.1.4 控制装置在超速和运营方向非操纵逆转下动作。
4.1.5 附加制动器动作。
4.1.6 直接驱动梯级、踏板或胶带部件（如链条或齿条）断裂或过度伸长。
4.1.7 驱动装置与转向装置之间距离缩短。
4.1.8 梯级、踏板或胶带进入梳齿板处有异物夹住，且产生损坏梯级、踏板或胶带支撑构造。
4.1.9 无中间出口持续安装多台自动扶梯、自动人行道中一台停止运营。
4.1.10 扶手带入口保护装置动作。
4.1.11 梯级或踏板下陷。
4.2 普通项目
4.2.1 整机安装检查应符合下列规定
4.2.1.1 梯级、踏板、胶带楞齿及梳齿板应完整、光滑。
4.2.1.2 在自动扶梯、自动人行道入口处应设立使用须知标牌。
4.2.1.3 梳齿板梳齿与踏板面齿槽啮合深度不应不大于6mm。
4.2.1.4 梳齿板梳齿与踏板面齿槽间隙不应不大于4mm。
4.2.1.5 围裙板与梯级、踏板或胶带任何一侧水平间隙不应不不大于4mm，当踏板或胶带有横向摆动时，踏板或胶带侧边与围裙板垂直投影之间不得产生间隙。
4.2.1.6 梯级间或踏板间间隙在工作区段内任何位置，从踏面测得两个相邻梯级或两个相邻踏板之间间隙不应不不大于6mm。在自动人行道过渡曲线区段，踏板前缘和相邻踏板后缘啮合，其间隙不应不不大于8mm。
4.2.2 性能实验应符合下列规定
4.2.2.1 在额定频率和额定电压下，梯级、踏板或胶带沿运营方向空载时速度与额定速度之间容许偏差为±5%。
4.2.2.2 扶手带运营速度相对梯级、踏板或胶带速度容许偏差为0～±2%。
4.2.3 自动扶梯、自动人行道制动实验应符合下列规定
4.2.3.1 自动扶梯、自动人行道应进行空载制动实验，制停距离应符合表4.2.3.1规定。
4.2.3.2 自动扶梯应进行载有制动载荷制停距离实验（除非制停距离可以通过其她办法检查），制动载荷应符合表4.2.3.2规定。对自动人行道制造商应提供按载有表4.2.3.2规定制动载荷计算制停距离，且制停距离应符合表4.2.3.1规定。
表4.2.3.1 制停距离
额定速度
（m/s）
制停距离范畴（m）
自动扶梯
自动人行道
0.5
0.2～1.00
0.2～1.00
0.65
0.3～1.30
0.3～1.30
0.75
0.35～1.50
0.35～1.50
0.90
—
0.40～1.70
注：若速度在上述数值之间，制停距离用插入法计算。制停距离应从电气制动装置动作开始测量
表4.2.3.2 制动载荷
梯级、踏板或胶带名义宽度（m）
自动扶梯每个梯级上载荷（kg）
自动人行道每0.4m长度上载荷（kg）
Z≤0.6
60
50
0.6＜z≤0.8
90
75
0.8＜z≤1.1
120
100
注：1 自动扶梯受载梯级数量由提高高度除以最大可见梯级踢板高度求得，在实验时容许将总制动载荷分布在所求得2/3梯级上。
2 当自动人行道倾斜角不不不大于6°，踏板或胶带名义宽度不不大于1.1m时，宽度每增长0.3m，制动载荷应在每0.4m长度上增长25kg。
3 当自动人行道在长度范畴内有各种不同倾斜角度（高度不同）时，制动载荷应仅考虑到那些能组合成最不利载荷得水平区段和倾斜区段。
4.3 质量记录
电气安装与调节及试运营质量登记表（见附表二十五）
5 应注意质量问题
5.0.1 试车工作中，应严格根据图纸及关于资料规定调节，不可随意更改设备线路，认真查线，分步实验。
5.0.2 自动扶梯空载运营时噪音不不不大于68db。
5.0.3 自动扶梯空载持续运营2小时不得有任何故障发生。
5.0.4 自动扶梯运营时不得有任何异常声音发生。
5.0.5 停机后来，检查密封处、接合处渗漏油状况，蜗杆轴伸出端每小时渗出油迹面不得不不大于150cm2。
5.0.6 所有梯级踏板与围裙板不得发生摩擦，运营平稳无异常声音发生，相邻两梯级踏板与踏板之间整个啮合过程无摩擦现象。
6 成品保护
6.0.1 电梯安装完毕未投入使用前，应在电梯出入口附近设立围挡，并在扶梯或人行道上方用防水彩条布遮盖，避免土建施工产生灰尘或污物掉进扶梯或人行道区域。
6.0.2 试运营前应先检查电机接线与否对的、电气安全装置及控制回路绝缘电阻值与否符合规定，确认符合规定后才干通电试运营，避免因接线错误而烧坏电气设备。
7 职业健康安全与环境管理
7.1 施工过程中危害辩识及控制办法
表7.1 施工过程中危害辩识及控制办法
序号
作业活动
危险源
重要控制办法
1
高处作业
未经容许随意拆除或改动安全网
在施工过程中禁止擅自拆除或改动脚手架和安全网
未按程序拆除或抛掷架杆、扣件
拆除架子应有拆除方案，并严格按方案操作
高层平台等临边无护栏
高处作业平台四周要设立高1～1.2m防护栏杆，外挂密目网封闭
２
施工用电
配电线路老化，破皮未包扎
电线、电缆绝缘良好，不破皮老化，并采用架空或埋地铺设
手持照明灯未使用36伏及如下电源供电
高度低于2.4米灯具、行灯以及潮湿场合、金属容器内照明应使用安全电压
用金属丝代替熔丝
熔断器或闸刀熔丝应依照设备容量拟定，禁止随意以大带小
注：表中内容仅供参照，现场应依照实际状况重新辩识
7.2 环境因素辩识及控制办法
表7.2 环境因素辩识及控制办法
序号
作业活动
环境因素
重要控制办法
1
试车过程
噪声排放
对噪声排放超标机械进行维修，并严格控制夜间施工
注：表中内容仅供参照，现场应依照实际状况重新辩识
