聚乙烯丙纶防水卷材综合项目施工专项方案.doc

烟台经济技术开发区珠江路改造工程
（天山路~长江路环岛）
聚乙烯丙纶复合卷材施工方案

审 批 人：
审 核 人：
编 制 人：

北京市市政四建设工程有限责任企业
烟台经济技术开发区珠江路改造工程项目经理部

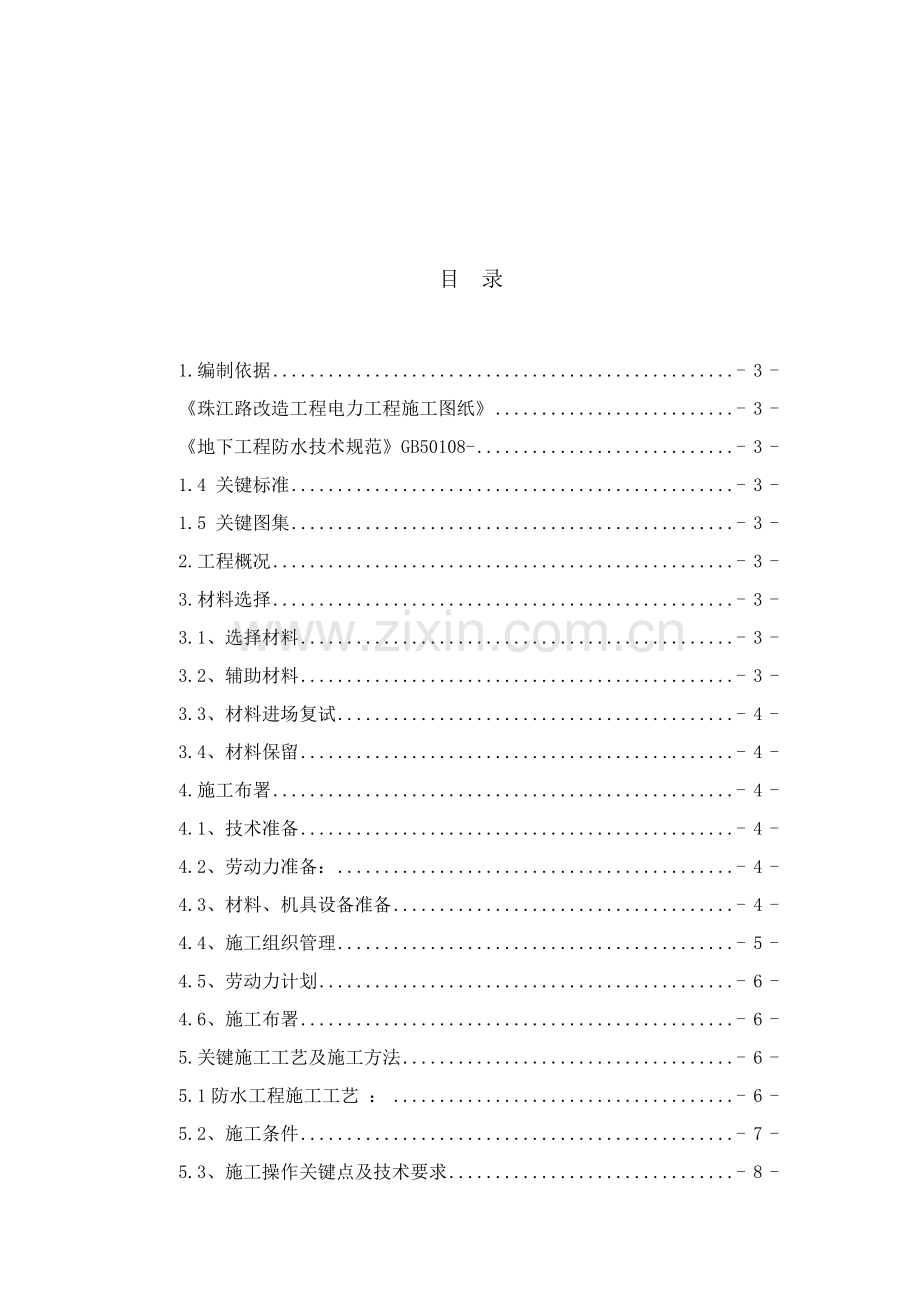

目 录

1.编制依据 - 3 -
《珠江路改造工程电力工程施工图纸》 - 3 -
《地下工程防水技术规范》GB50108- - 3 -
1.4 关键标准 - 3 -
1.5 关键图集 - 3 -
2.工程概况 - 3 -
3.材料选择 - 3 -
3.1、选择材料 - 3 -
3.2、辅助材料 - 3 -
3.3、材料进场复试 - 4 -
3.4、材料保留 - 4 -
4.施工布署 - 4 -
4.1、技术准备 - 4 -
4.2、劳动力准备： - 4 -
4.3、材料、机具设备准备 - 4 -
4.4、施工组织管理 - 5 -
4.5、劳动力计划 - 6 -
4.6、施工布署 - 6 -
5.关键施工工艺及施工方法 - 6 -
5.1防水工程施工工艺 ： - 6 -
5.2、施工条件 - 7 -
5.3、施工操作关键点及技术要求 - 8 -
6.防水工程质量验收 - 9 -
6.1、防水施工过程及结果验收 - 10 -
7.质量通病及预防方法 - 10 -
7.1、防水卷材接头搭接不良 - 10 -
7.2质量预防方法 - 11 -
8.成品保护 - 12 -
9、质量确保方法 - 12 -
10.安全注意事项 - 13 -
11.文明施工及环境保护方法 - 14 -

1.编制依据
《珠江路改造工程电力工程施工图纸》
《地下工程防水技术规范》GB50108-
《建筑地面工程施工质量验收规范》GB50209-
《地下防水工程施工质量验收规范》GB50208-
1.4 关键标准
《建筑工程施工质量验收统一标准》GB50300-
《高分子防水材料》GB18173-1-
1.5 关键图集
《地下工程防水图集》88J6-1
《聚乙烯丙纶卷材复合防水图集》88JZ9.GF2
《聚乙烯丙纶复合卷材防水结构》J202、
2.工程概况
1、工程名称：烟台经济技术开发区珠江路改造工程
2、设计单位：烟台市城建设计研究院
3、建设单位：烟台开发区住房和建设管理局
4、监理单位：烟台市工程建设第一监理
5、工程地点：烟台市珠江路西起天山路东至长江路环岛
3.材料选择
3.1、选择材料
聚乙烯丙纶400克防水卷材，GB18173-1-标准防水卷材。
3.2、辅助材料
金属垫片、螺钉、金属压条、辊子、刷子
3.3、材料进场复试
全部选择同一生产厂家统一等级产品，抽取5卷进行规格尺寸和外观质量检验，进行复试卷材将卷材切除距外层卷头300mm后，顺纵向切取1000mm*1000mm两块，一块作物理性能检验用，另一块备用。
3.4、材料保留
进场后应放置于室内，立放，避免雨淋。
4.施工布署
4.1、技术准备
4.1.1、领会施工图纸，认真熟悉标准、规范及图集相关技术要求及细部作法，制订合理施工技术方案，确保施工技术方案正确性和可行性。
4.1.2、 施工前，组织施工操作人员进行技术及质量通病预防交底，具体交代具体施工做法、注意事项和质量要求等。
4.2、劳动力准备：
依据现场实际施工进度准备2-3个班组，每班组约15人。由项目部统一协调，以满足工程进度要求。
4.3、材料、机具设备准备
依据施工现场实际情况，组织好施工材料和机具设备进场及存放，并由专员进行协调管理，确保满足工程进度需要。（详见下表）
关键材料、机具设备表
序号
材料、设备名称
规格型号
单位
数 量
工作情况
备 注
1
聚乙烯丙纶防水卷材

卷
30
合格
估算
2
金属压条

米
500
合格
3
螺钉

kg
40
合格
接缝专用
4
台称
100kg
个
2
合格

5
滚刷
300mm
个
30
合格

6
橡胶刮板

个
30
合格

7
裁纸刀

个
10
合格

8
小型刮刀

个
10
合格

9
清扫工具

个
20
合格
扫帚及铲刀
注：为确保工程顺利进行，具体数量依据现场需求进行合理调配。
4.4、施工组织管理
本工程施工应严格落实实施项目管理法，科学合理安排施工，充足利用多种有利原因，发明安全文明施工环境，确保施工质量达成协议要求。
4.5、劳动力计划
依据施工技术、质量、进度要求，确定劳动力需要量，合理确定工人技术等级百分比，确保实现劳动组合优化。
4.6、施工布署
依据项目施工总进度计划采取合适分段、分区组织施工，确保满足节点工期要求。
5.关键施工工艺及施工方法
5.1防水工程施工工艺 ：
①清理基层，铺贴前在基层面上排尺弹线，作为掌握铺贴标准线，使其铺设平直。
②卷材固定
点式固定即使用专用垫片和螺钉对卷材进行固定，卷材搭接时覆盖住固定件，图1所表示。

图1

③将卷材抬至铺设端头，注意用线控制，位置要正确，钉住固定端头，然后沿弹好标准线向另一端铺贴，操作时卷材不要拉太紧，并注意方向沿标准线进行，以确保卷材搭接宽度。
a、卷材不得在阴阳角处接头，接头处应间隔错开。
b、操作中注意排气，每铺完一张卷材，应立即用洁净滚刷从卷材一端开始横向滚压一遍，方便将空气排出。
c、排出空气后，为使卷材粘结牢靠，应用外包橡皮铁滚滚压一遍。
④卷材铺好压实后，应将搭接部位结合面清除洁净，用毛刷在接缝处均匀涂刷胶粘剂，不露底，不堆积。指触不沾手后，用压辊滚压一遍。
⑤待卷材铺贴完成后，对卷材铺贴情况进行全方面检验，是否挤压牢靠，有没有翘边、起鼓现象。然后全部用毛刷清扫洁净。涂刷一遍基层胶合剂。
5.2、施工条件
5.2.1基层必需抹平、坚实、牢靠，无空鼓、起砂、麻面等缺点；
5.2.2 基层若高低不平或凹坑较大时，应用水泥砂浆进行找平处理；
5.2.3 平立面交接处阴阳角均应做成均匀一致、平整光滑圆角，圆弧半径大于100mm；
5.2.4突出基层表面尖锐硬物、砂浆疙瘩等铲除，穿墙螺栓割除后应使其表面低于墙面约 10mm，并将尘土杂物清除洁净，阴阳角、管道根部等处仔细清理，若有不一样污渍、铁锈等，应以钢丝刷、溶剂等清除洁净；
5.2.5 穿出基层构件安装完成后方可进行防水施工；
5.2.6、基面不有明水，假如很干燥，需在基面表层喷水保温。
5.3、施工操作关键点及技术要求
5.3.1 复合卷材施工温度适宜在5℃以上25℃以下进行，雨天严禁施工，施工中遇雨应做好防水方法，粘贴后卷材预防被风刮起，可用重物压住。
5.3.2 基层表面含水量宜在30-50%之间，假如过于干燥应喷洒水直到合格。
5.3.3 根本清理洁净找平层表面，同时清理卷材施工现场。
5.3.4 打开卷材，认真检验，合格证应该保留，同时看卷材是否在运输搬运过程中造成损坏。
5.3.5 防水层施工之前，应按图纸要求先做好细部结构附加层（阴阳角、施工缝接头处）
5.3.6特殊部位处理
（1）卷材收头处理
卷材收头是卷材防水层关键部位，处理不好极易张口，翘边，脱落。
（2）阴阳角处理
在阴阳角处，先铺贴增强附加层，附加层宽度为500mm，在附加层验收合格后方可进行大面积第一遍施工，第一遍验收合格后方可进行第二遍施工，长短向搭接不应小于100。
5.3.4 卷材采取搭接法铺贴，卷材搭接缝宽度：长边和短边均为100mm，上下层、相邻两幅卷材搭结缝及主防水层和附加层搭接缝应错开1/3幅宽以上，搭接处用压条压紧。
5.3.5 通常细部附加处理：在阴阳角处，先铺贴增强附加层，附加层宽度为500mm，在附加层验收合格后方可进行大面积第一遍施工，第一遍验收合格后方可进行第二遍施工，长短向搭接不得小于100mm；
5.3.14 施工完成自检合格后报请监理及建设方按摄影关标准及规范验收合格后方可进入下一道工序施工。
5.4卷材施工注意事项：
5.4.1 敷设卷材时，必需确保搭接宽度，长边、短边均为100mm，相邻短边接缝应错开排列 （距离应大于1m）。附加层接缝必需和防水层接缝错开0.3m以上距离。
5.4.2 刮板排气粘实同时应注意检验卷材下有没有硬性颗粒及其它物质将卷材垫起，如有应取出重新固定。
5.4.3 接缝和卷材固定同时进行，固定后应具体检验有没有打皱、翘
5.5防护层施工和操作：
5.5.1 施工前应有主防水层合格验收证实，施工材料运输通道应用软物质垫在卷材上以免损坏卷材，施工人员应穿软底鞋操作，预防卷材意外损坏。
5.5.2 防护层抹完后表面应平整、光滑、洁净、不应有脱皮、起皱或严重裂缝现象，防护层要求抹平压光并进行养护，以达成设计强度
5.5.3 防护层养护结束，完工前应将层面上全部剩下材料及建筑垃圾清理洁净。
6.防水工程质量验收
6.1、防水施工过程及结果验收
6.1.1防水层施工中，每一层防水层完成后应由专员进行检验验收，合格后方可进行下一道防水层施工。
6.1.2、在施工中按要求做好分项工程交接检验，接收监理单位验收，并在工程隐蔽之前接收建设、总包、监理三方验收，未经检验验收，不得进行下道工序施工；合格后方可进行下一道工序施工。
6.1.3、该工程防水验收应严格按《地下防水工程质量验收规范》（GB 50208-）及审定施工方案实施。
6.1.4、卷材防水层施工质量检验验收数量，应按固定面积每100㎡抽查1处，每处10㎡，且不得少于3处；
6.1.5、卷材防水层所用卷材及关键配套材料必需符合设计要求。检验方法：检验出厂合格证、质量检测汇报和现场抽样试验汇报；
6.1.6、卷材防水层及其转角处、变形缝、做法均符合设计要求。检验方法：观察检验和检验隐蔽工程验收统计；
6.1.7、卷材防水层基层应牢靠，基层应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角应做成圆弧形。检验方法：观察检验和检验隐蔽工程验随即统计；
6.1.8、卷材防水层搭接缝应焊接牢靠，密封严密，不得有皱折、翘边和鼓泡等缺点。检验方法：观察检验；
6.1.9、卷材搭接宽度许可偏差为-10mm。检验方法：观察和尺量检验。
7.质量通病及预防方法
7.1、防水卷材接头搭接不良
卷材防水层接头直接关系到卷材防水层密封整体性，接头质量不好会造成地下水沿缝隙渗透卷材防水层。
卷材搭接质量通病及预防方法：
7.1.1、搭接形式和长边、短边搭接长度不符合要求要求
应依据铺贴面积和卷材规格，事优异行排尺并按规范要求搭接长度在基层上弹好标志线，施工时按线铺贴，立面铺贴自下而上，长短边搭接均大于100mm。上下两层卷材不得相互垂直铺贴。
7.1.2、接头处卷材粘结不密实，有空鼓、张嘴及翘边等现象
注意卷材接头保持干燥清洁，预防受到污染。做好施工前降排水工作，地下水位低于防水作业面以下不少于500mm，并应保持到防水工程施工完成，预防卷材防水层施工时受到水浸；施工缝处应妥加保护。
7.1.3、接槎处卷材损坏，造成无法搭接。
要注意保护墙应用低强度砂浆砌筑，以利拆除，拆除时注意保护卷材。为了卷材接槎层次分明，保护墙范围内卷材不应用胶结料粘贴，可用附加保护卷材包裹临时固定，接头施工时，拆除保护墙及附加保护卷材，即可按要求进行分层作业。
7.1.4、已经发生搭接不良卷材接头，依据实际情况处理。对影响防水功效，可重新铺设或设增强层。
7.1.5、接头粘结不牢应找出原因后重新将接头粘结牢靠。接头损坏无法搭接可采取加铺卷材进行修补，先将损坏部分剪掉，再分层加铺卷材进行搭接。
7.2质量预防方法
7.2.1、铺贴卷材基层干燥、不平整、不清洁，均影响防水层和基层粘结，基层内水分受热蒸发，气压增大，粘结不牢防水层内充满蒸汽和基层脱离，形成空鼓。
预防方法：卷材防水层施工前，应先检验基层，使之符合要求要求，施工时应严格按施工规范和操作规程要求进行。
对已经出现空鼓卷材防水层，可将空鼓部分卷材剪掉，再加铺卷材，按要求分层搭接，补助密实。将卷材损坏处或空鼓 处分层剪断加铺卷材。
7.2.3、转角处渗漏水
转角处铺贴基层应做成圆弧形，利于卷材压实。应在永久保护墙转角处增铺卷材增强层，转角处卷材搭接尺寸应按施工规范要求实施，并应仔细铺贴严密。在立墙未做之前，应对转角部位卷材防水层进行检验，发觉质量问题，立即补救。
8.成品保护
8．1施工人员应穿软质胶底鞋，严禁穿带钉硬底鞋。在施工过程中，严禁非操作人员进入现场。
8.2防水层上严禁直接堆放物体，如施工需要应采取有效防护方法。
8.3防水层验收合格后应立即进行防水保护层施工。
8.4地下卷材防水层部位假如有预埋管道，在施工中不得碰损和堵塞杂物。
8.5底板绑扎钢筋时，严禁拉动钢筋，以免破坏保护层。
9、质量确保方法
9.1、技术及关键责任人对工程质量、施工过程控制全方面负责。
9.2、工长对所分管工程质量负责。
9.3、专职质量检验员负责施工质量检验。
9.4、提升项目全体组员质量意识，加强全方面质量管理。
9.5、健全质量确保体系，落实质量职责，确保工程质量符合相关要求。
9.6、严格实施质量管理制度，切实施使质量控制权、质量否决权，确保各项质量方法及方案实施。
9.7、坚持三检制度，立即做好技术交底。
9.8、坚持质量分析会制度。针对施工中产生质量问题原因，制订预防控制方法，并确保能有效落实实施。
9.9、进场材料所需材料准用证、出厂合格证等相关资料必需齐全，复试检验合格后才能使用。
9.10、具体操作人员应经过培训合格取得上岗资格证书后才能进场施工。
10.安全注意事项
10.1认真落实“安全第一，预防为主”方针，落实安全生产、消防安全责任制。
10.2严格遵守“安全、防火”法规、标准，遵守现场安全消防制度。
10.3各分项工程施工前，工长应编制有针对性安全技术交底，并向施工人员进行交底，推行签认手续，并常常检验实施情况，纠正违章。
10.4天天班组长、分包队责任人应依据当日施工任务特点做口头安全、消防交底，并填写“班前安全讲话统计”。
10.5施工作业应遵守安全操作规程，进入现场必需戴安全帽，施工现场严禁吸烟，高空作业应系好安全带，酒后严禁进入施工现场。
10.6施工作业人员穿软底鞋，立体交叉施工作业时，必需架设安全防护棚。
10.7现场必需配置足够数量消防器材，如灭火器、砂包等。
11.文明施工及环境保护方法
11.1对作业人员进行文明施工教育，杜绝人为原因不文明行为产生。
11.2加强对职员进行节省和环境保护意识教育和宣传，杜绝浪费水资源及污染环境行为发生。
11.3施工过程中，必需严格实施各项卫生制度，包含工地操作落手清、场容卫生检验等，保持工地环境整齐。
11.4施工现场达成目测无扬尘要求。对现场易飞扬物质采取有效方法，如洒水、密网覆盖、封闭等，预防扬尘产生。
11.5现场严禁焚烧各类废弃物。
11.6应加强涂料、防水材料粘结剂等挥发性物质管理，预防有害气体挥发污染大气。
11.7可回收利用通常废物经搜集后，根据不一样种类，分别存放到临时存放点，由项目部统一安排，或内部利用或外销处理。
11.8不可回收利用通常废物经搜集分类后，其中一部分如灰渣、砼块、碎砖等无污染物在当地要求能够回填或挖坑深埋，由项目部采取就近处理。严禁将有毒有害危险废弃物作土方回填；其它不可回填通常废物按相关要求委托当地渣土分包方或环卫部门外运，集中处理。
