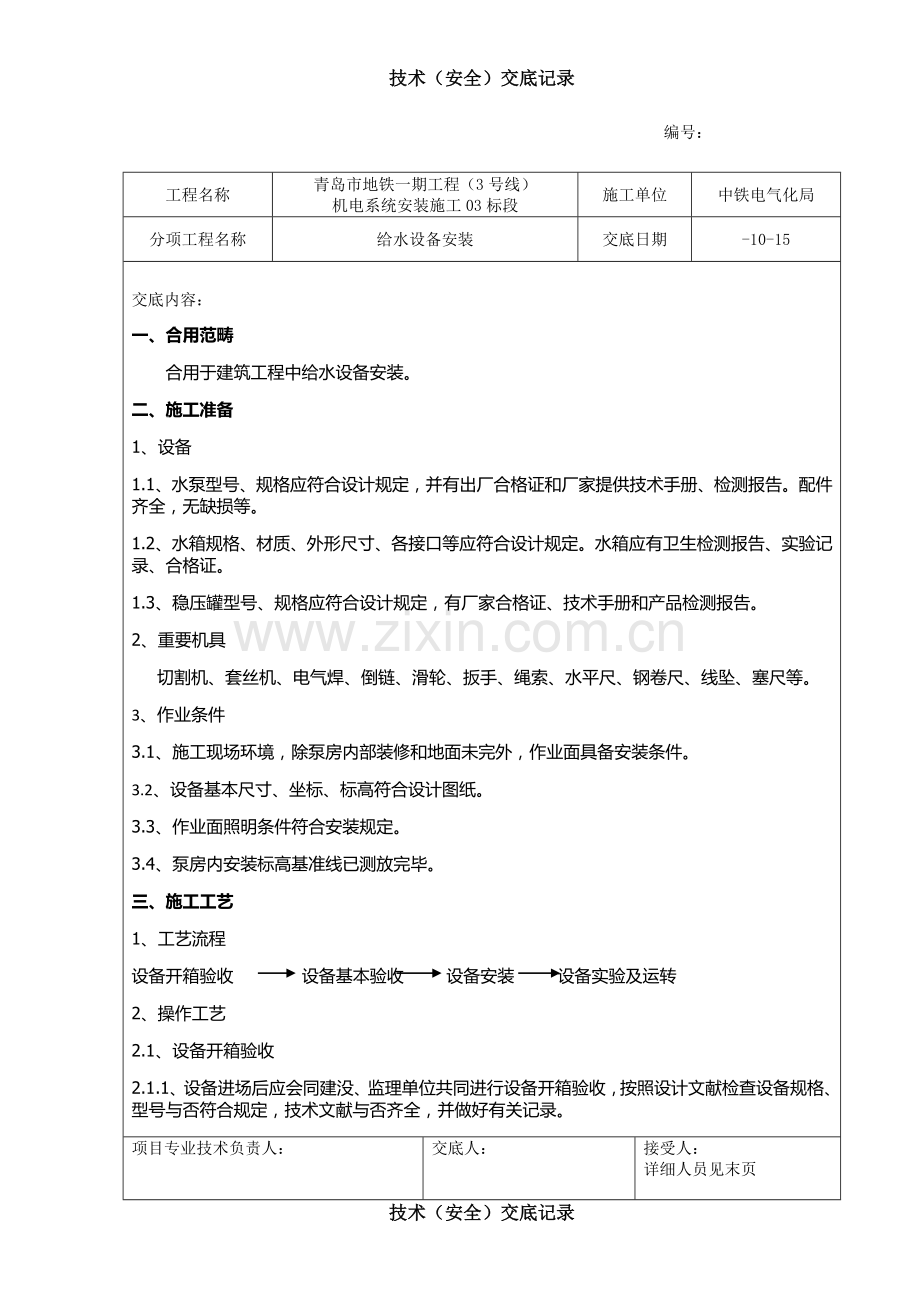

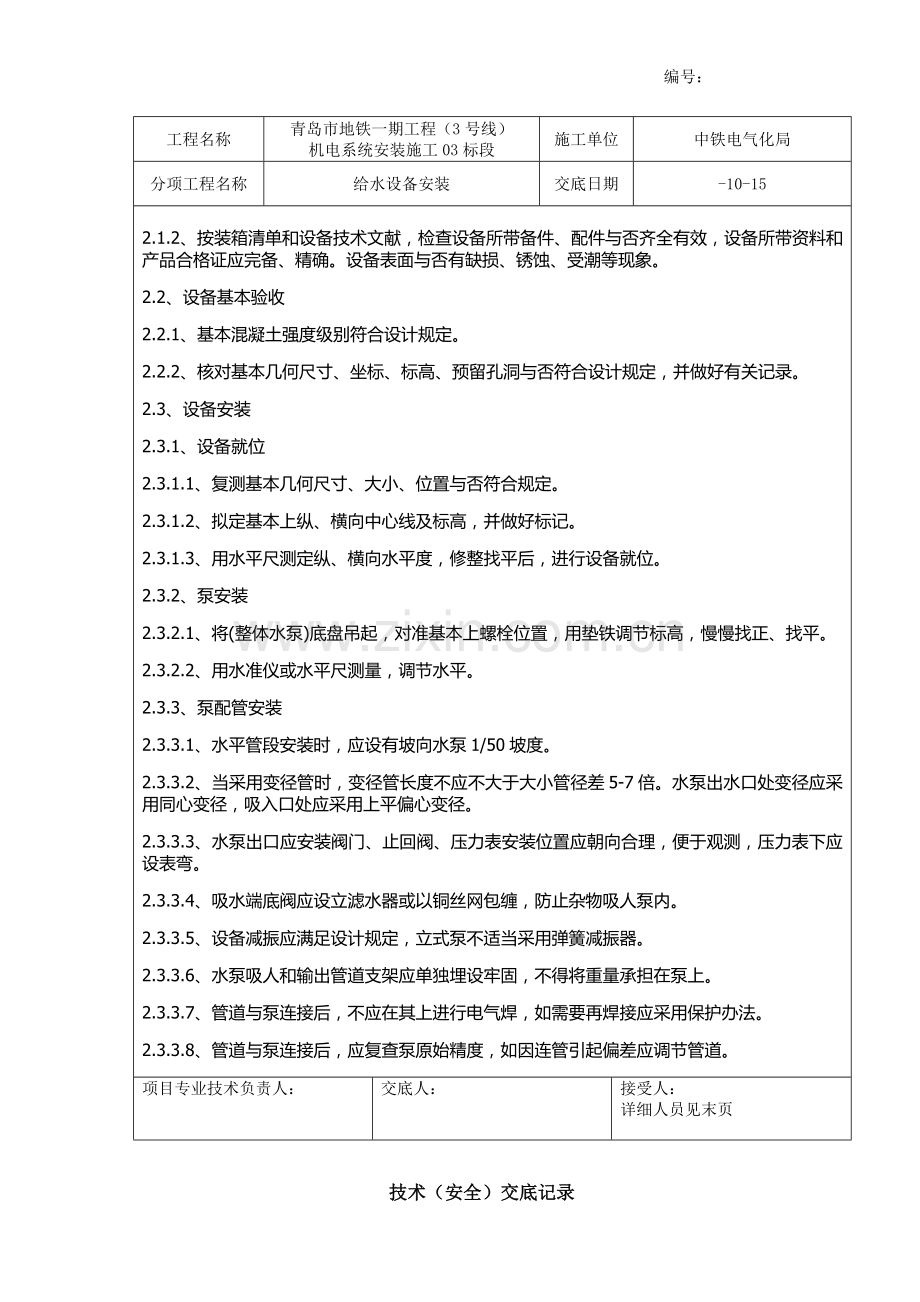

技术（安全）交底记录编号：工程名称青岛市地铁一期工程（3号线）机电系统安装施工03标段施工单位中铁电气化局分项工程名称给水设备安装交底日期-10-15交底内容：一、合用范畴合用于建筑工程中给水设备安装。二、施工准备1、设备1.1、水泵型号、规格应符合设计规定，并有出厂合格证和厂家提供技术手册、检测报告。配件齐全，无缺损等。1.2、水箱规格、材质、外形尺寸、各接口等应符合设计规定。水箱应有卫生检测报告、实验记录、合格证。1.3、稳压罐型号、规格应符合设计规定，有厂家合格证、技术手册和产品检测报告。2、重要机具切割机、套丝机、电气焊、倒链、滑轮、扳手、绳索、水平尺、钢卷尺、线坠、塞尺等。3、作业条件3.1、施工现场环境，除泵房内部装修和地面未完外，作业面具备安装条件。3.2、设备基本尺寸、坐标、标高符合设计图纸。3.3、作业面照明条件符合安装规定。3.4、泵房内安装标高基准线已测放完毕。三、施工工艺1、工艺流程设备开箱验收设备基本验收 设备安装设备实验及运转2、操作工艺2.1、设备开箱验收2.1.1、设备进场后应会同建没、监理单位共同进行设备开箱验收，按照设计文献检查设备规格、型号与否符合规定，技术文献与否齐全，并做好有关记录。项目专业技术负责人：交底人：接受人：详细人员见末页技术（安全）交底记录编号：工程名称青岛市地铁一期工程（3号线）机电系统安装施工03标段施工单位中铁电气化局分项工程名称给水设备安装交底日期-10-152.1.2、按装箱清单和设备技术文献，检查设备所带备件、配件与否齐全有效，设备所带资料和产品合格证应完备、精确。设备表面与否有缺损、锈蚀、受潮等现象。2.2、设备基本验收2.2.1、基本混凝土强度级别符合设计规定。2.2.2、核对基本几何尺寸、坐标、标高、预留孔洞与否符合设计规定，并做好有关记录。2.3、设备安装2.3.1、设备就位2.3.1.1、复测基本几何尺寸、大小、位置与否符合规定。2.3.1.2、拟定基本上纵、横向中心线及标高，并做好标记。2.3.1.3、用水平尺测定纵、横向水平度，修整找平后，进行设备就位。2.3.2、泵安装2.3.2.1、将(整体水泵)底盘吊起，对准基本上螺栓位置，用垫铁调节标高，慢慢找正、找平。2.3.2.2、用水准仪或水平尺测量，调节水平。2.3.3、泵配管安装2.3.3.1、水平管段安装时，应设有坡向水泵1/50坡度。2.3.3.2、当采用变径管时，变径管长度不应不大于大小管径差5-7倍。水泵出水口处变径应采用同心变径，吸入口处应采用上平偏心变径。2.3.3.3、水泵出口应安装阀门、止回阀、压力表安装位置应朝向合理，便于观测，压力表下应设表弯。2.3.3.4、吸水端底阀应设立滤水器或以铜丝网包缠，防止杂物吸人泵内。2.3.3.5、设备减振应满足设计规定，立式泵不适当采用弹簧减振器。2.3.3.6、水泵吸人和输出管道支架应单独埋设牢固，不得将重量承担在泵上。2.3.3.7、管道与泵连接后，不应在其上进行电气焊，如需要再焊接应采用保护办法。2.3.3.8、管道与泵连接后，应复查泵原始精度，如因连管引起偏差应调节管道。项目专业技术负责人：交底人：接受人：详细人员见末页技术（安全）交底记录编号：工程名称青岛市地铁一期工程（3号线）机电系统安装施工03标段施工单位中铁电气化局分项工程名称给水设备安装交底日期-10-152.3.4、水箱安装2.3.4.1、将水箱稳在放好基准线基本上，找平找正。2.3.4.2、水箱进水口应高于水箱溢流口且不得不大于进水口管径2.5倍。2.3.4.3、水箱溢流管、泄水管不得与排水系统直接连接，溢流管出水口出口应设网罩 且溢流管上不得安装阀门。水箱进水管出流口沉没时，应设真空破坏装置。2.3.5、稳压罐安装2.3.5.1、稳压罐罐顶至建筑构造最低点距离不得不大于1.0m，罐与罐之间及罐壁与墙面净距不适当不大于0.7m。2.3.5.2、稳压罐应安放在平整地面上，安装应牢固。2.3.5.3、稳压罐按图纸及设备阐明书规定安装设备附件。2.4、设备实验及试运转2.4.1、水泵试运转2.4.1.1、先做单机试运转，核算电机旋转方向，转向对的后，再进行连接。2.4.1.2、离心泵必要灌满水才干启动，且不可在出口阀门全闭状况下运转时间过长。2.4.1.4、泵起动前应先关闭出口阀门，然后启动电机，当泵达到正常运转速度时，逐渐打开出口阀门，使其保持工作压力，检查水泵轴承温度、轴封与否漏水、漏油。2.4.1.5、设备附属系统运转应正常，管道连接牢固无渗漏。2.4.1.6、试运转轴承温升必要符合设备技术文献规定。2.4.2、水箱满水实验敞口水箱是无压，作满水实验检查其与否渗漏即可。而密闭水箱（罐）是与系统连在一起，其水压实验应与系统相一致，即以其工作压力1.5倍作水压实验。2.4.3、稳压罐压力实验，稳压罐安装前应做压力实验，以工作压力1.5倍做水压实验，但不得不大于0.4MPa，水压实验在实验压力下10min内无压降，不渗不漏为合格。项目专业技术负责人：交底人：接受人：详细人员见末页技术（安全）交底记录编号：工程名称青岛市地铁一期工程（3号线）机电系统安装施工03标段施工单位中铁电气化局分项工程名称给水设备安装交底日期-10-15四、质量原则1、主控项目1.1、水泵就位前基本混凝土强度、坐标、标高、尺寸必要符合设计规定。1.2、水泵试运转轴承温升必要符合设备阐明书规定。1.3、敞口水箱满水实验和密闭水箱(罐)水压实验必要符合设计与规范规定。2、普通项目2.1、水箱支架或底座安装，其尺寸及位置应符合设计规定，埋设平整牢固。2.2、水箱溢流管和泄水管应设立在排水口附近，但不得与排水管直接连接。2.3、试运转时，叶轮旋转方向必要对的，转子及各运动部件运转应正常，不得有异常声响和摩擦现象。2.4、附属系统运转应正常，管道连接应牢固无渗漏。2.6、泵安全保护和电控装置及各某些仪表均应敏捷对的可靠。2.7、室内给水设备安装容许偏差应符合表4.47规定。表4.4.7 室内给水设备安装容许偏差和检查办法项次项目容许偏差（mm）检查办法1静置设备坐标15经纬仪或拉线、尺量坐标+5用水准仪、拉线和尺量检查垂直度（每米）5吊线和尺量检查2离心式水泵立式泵体垂直度（每米）0.1水平尺和塞尺检查卧式泵体水平度（每米）0.1水平尺和塞尺检查联轴器同心度轴向倾斜（每米）0.8在联轴器互相垂直四个位置上用水准仪、百分表或测微螺钉和塞尺检查径向位移0.1项目专业技术负责人：交底人：接受人：详细人员见末页技术（安全）交底记录编号：工程名称青岛市地铁一期工程（3号线）机电系统安装施工03标段施工单位中铁电气化局分项工程名称给水设备安装交底日期-10-152.8、管道及设备保温层厚度和平整度容许偏差应符合表4.4.8规定。表4.4.8 管道及设备保温容许偏差和检查办法项次项目容许偏差（mm）检查办法1厚度+0.10.05用钢针刺入2表面平整度卷材5用2m靠尺和楔形塞尺检查涂抹10注：为保温层厚度。五、成品保护1、设备就位后未配管前做好遮盖。2、水箱、水泵、稳压罐等设备安装完后应做好保护，防止损伤。六、安全办法1、安全教诲1.1、新工人上岗前，必要对她们进行安全技术教诲，学习国家关于部门关于安全生产和安全施工各项规定、安全技术规程，经考试合格后，才可上岗工作。1.2、考试合格后新工人进入施工现场后，必要在教师傅指引下熟悉施工现场和设备关于知识后，才干独立作业。1.3、特殊工种工人，未经专门技术培训或未获得操作证者，不得独立作业。1.4、每天作业前，负责人应依照当天作业特点，详细交待安全注意事项，指明工作区内危险部位及危险设备。1.5、集体操作作业，操作前应明确分工，操作时统一指挥，密切配合，步调一致。1.6、工作前及工作中禁止喝酒，工作时要精力集中，禁止吵闹。1.7、对于特殊工种作业及作业现场，应有专门安全技术办法。项目专业技术负责人：交底人：接受人：详细人员见末页技术（安全）交底记录编号：工程名称青岛市地铁一期工程（3号线）机电系统安装施工03标段施工单位中铁电气化局分项工程名称给水设备安装交底日期-10-152、安全防护2.1、进入施工现场时，作业人员一定要按规定穿戴好劳动防护用品；高空作业人员应戴好安全帽，扎好安全带；电气焊作业人员应戴好防护镜或防护面罩；电工应穿好绝缘鞋。2.2、在有毒性、窒息性、刺激性或腐蚀性气体、液体和粉尘管道作业现场，必要预先进行良好通风和除尘；施工人员必要戴上口罩、防护镜或防毒面具。特别是进入空气停滞、通风不畅死角，如地沟、隧道等处，必要时还应进行取样化学分析，合格后才许进入。2.3、在地沟、地下井等阴暗潮湿场合伙业时，应有3名以上工人同步作业，并且应戴上绝缘手套，穿好绝缘胶鞋。3、 安全施工3.1、进入施工现场前，应一方面检查施工现场及其周边环境与否达到安全规定，安全设施与否完好，及时消除危险隐患后，再进行施工。3.2、施工现场各种设备、材料及废弃物要码放整洁，有条不紊，保持道路畅通。3.3、对施工中浮现土坑、井槽、洞穴等隐患处，应及时设立防护栏杆或防护标志。有车辆、行人道路上，应放置醒目警戒标志，夜间设红灯示警。3.4、施工现场禁止随意存储易燃、易爆物品，现场用火应在指定安全地点。项目专业技术负责人：交底人：接受人：详细人员见末页技术（安全）交底记录编号：工程名称青岛市地铁一期工程（3号线）机电系统安装施工03标段施工单位中铁电气化局分项工程名称给水设备安装交底日期-10-15接受交底人签字：项目专业技术负责人：交底人：接受人：详细人员见末页技术（安全）交底记录编号：工程名称青岛市地铁一期工程（3号线）机电系统安装施工03标段施工单位中铁电气化局分项工程名称给水设备安装交底日期-10-15接受交底人签字：项目专业技术负责人：交底人：接受人：详细人员见末页技术（安全）交底记录编号：工程名称青岛市地铁一期工程（3号线）机电系统安装施工03标段施工单位中铁电气化局分项工程名称给水设备安装交底日期-10-15接受交底人签字：项目专业技术负责人：交底人：接受人：
