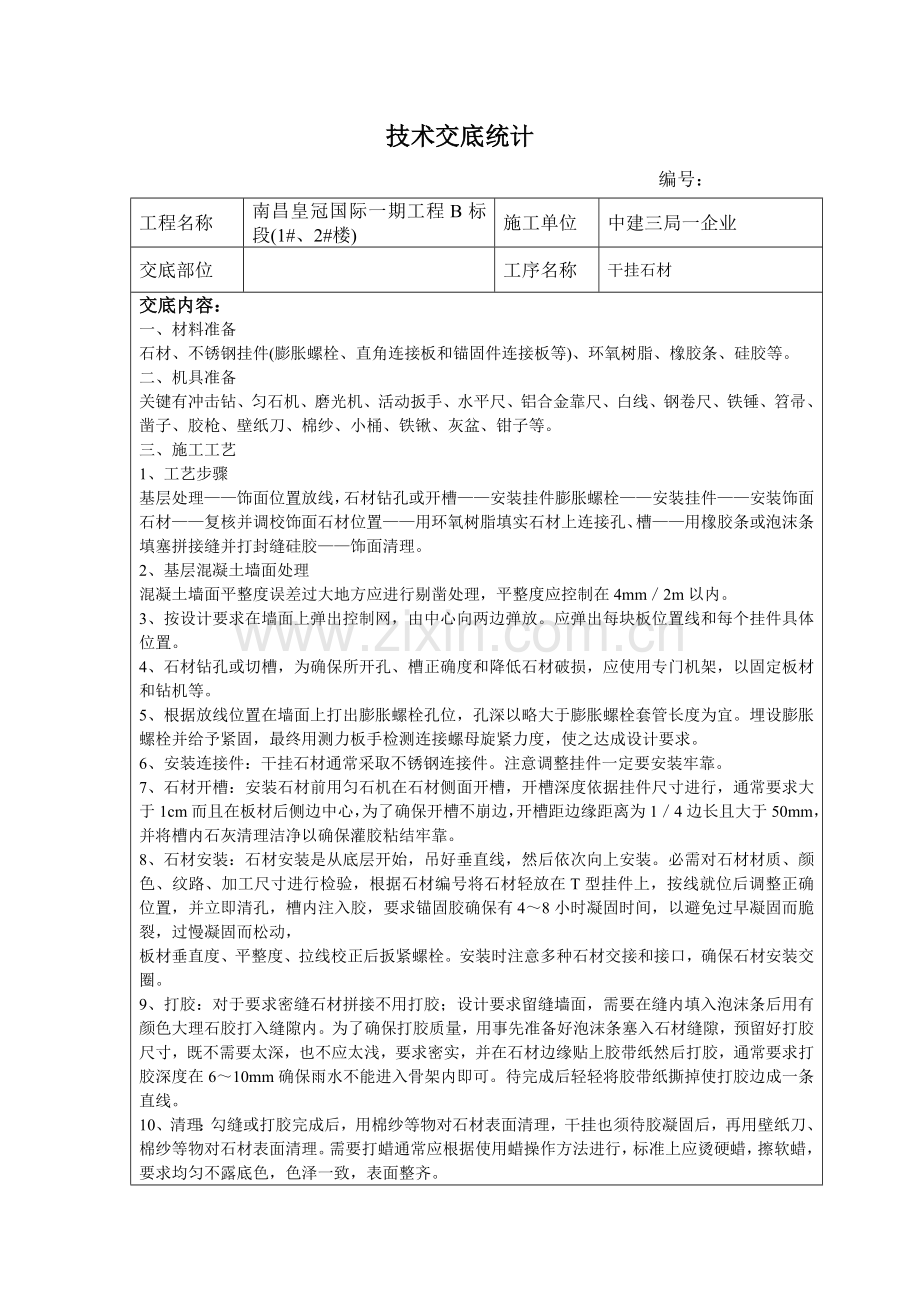

干挂石材关键技术交底.doc

技术交底统计
编号：
工程名称
南昌皇冠国际一期工程B标段(1#、2#楼)
施工单位
中建三局一企业
交底部位

工序名称
干挂石材
交底内容：
一、材料准备
石材、不锈钢挂件(膨胀螺栓、直角连接板和锚固件连接板等)、环氧树脂、橡胶条、硅胶等。
二、机具准备
关键有冲击钻、匀石机、磨光机、活动扳手、水平尺、铝合金靠尺、白线、钢卷尺、铁锤、笤帚、凿子、胶枪、壁纸刀、棉纱、小桶、铁锹、灰盆、钳子等。
三、施工工艺
1、工艺步骤
基层处理——饰面位置放线，石材钻孔或开槽——安装挂件膨胀螺栓——安装挂件——安装饰面石材——复核并调校饰面石材位置——用环氧树脂填实石材上连接孔、槽——用橡胶条或泡沫条填塞拼接缝并打封缝硅胶——饰面清理。
2、基层混凝土墙面处理
混凝土墙面平整度误差过大地方应进行剔凿处理，平整度应控制在4mm／2m以内。
3、按设计要求在墙面上弹出控制网，由中心向两边弹放。应弹出每块板位置线和每个挂件具体位置。
4、石材钻孔或切槽，为确保所开孔、槽正确度和降低石材破损，应使用专门机架，以固定板材和钻机等。
5、根据放线位置在墙面上打出膨胀螺栓孔位，孔深以略大于膨胀螺栓套管长度为宜。埋设膨胀螺栓并给予紧固，最终用测力板手检测连接螺母旋紧力度，使之达成设计要求。
6、安装连接件：干挂石材通常采取不锈钢连接件。注意调整挂件一定要安装牢靠。
7、石材开槽：安装石材前用匀石机在石材侧面开槽，开槽深度依据挂件尺寸进行，通常要求大于1cm而且在板材后侧边中心，为了确保开槽不崩边，开槽距边缘距离为1／4边长且大于50mm，并将槽内石灰清理洁净以确保灌胶粘结牢靠。
8、石材安装：石材安装是从底层开始，吊好垂直线，然后依次向上安装。必需对石材材质、颜色、纹路、加工尺寸进行检验，根据石材编号将石材轻放在T型挂件上，按线就位后调整正确位置，并立即清孔，槽内注入胶，要求锚固胶确保有4～8小时凝固时间，以避免过早凝固而脆裂，过慢凝固而松动，
板材垂直度、平整度、拉线校正后扳紧螺栓。安装时注意多种石材交接和接口，确保石材安装交圈。
9、打胶：对于要求密缝石材拼接不用打胶；设计要求留缝墙面，需要在缝内填入泡沫条后用有颜色大理石胶打入缝隙内。为了确保打胶质量，用事先准备好泡沫条塞入石材缝隙，预留好打胶尺寸，既不需要太深，也不应太浅，要求密实，并在石材边缘贴上胶带纸然后打胶，通常要求打胶深度在6～10mm确保雨水不能进入骨架内即可。待完成后轻轻将胶带纸撕掉使打胶边成一条直线。
10、清理：勾缝或打胶完成后，用棉纱等物对石材表面清理，干挂也须待胶凝固后，再用壁纸刀、棉纱等物对石材表面清理。需要打蜡通常应根据使用蜡操作方法进行，标准上应烫硬蜡，擦软蜡，要求均匀不露底色，色泽一致，表面整齐。
四、质量要求
1、主控项目
(1)石材幕墙工程所用材料品种、规格、性能和等级，应符合设计要求及国家现行产品标准和工程技术规范要求。石材弯曲强度不应小于8.0MPa，吸水率应小于0.8％。石材幕墙铝合金挂件厚度不应小于4.0mm，不锈钢挂件厚度不应小于3.0mm。
(2)石材幕墙造型、立面分格、颜色、光泽、花纹和图案应符合设计要求。
(3)石材孔、槽数量、深度、位置、尺寸应符合设计要求。
(4)石材幕墙主体结构上预埋件和后置埋件位置、数量及后置埋件拉拔力必需符合设计要求。
(5)石材幕墙金属框架立柱和主体结构预埋件连接、立柱和横梁连接、连接件和金属框架连接、连接件和石材面板连接必需符合设计要求，安装必需牢靠。
(6)金属框架和连接件防腐处理应符合设计要求。
(7)石材幕墙防火、保温、防潮材料设置应符合设计要求，填充应密实、均匀、厚度一致。
(8)多种结构变形缝、墙角连接节点应符合设计要求和技术标准要求。
(9)石材表面和板缝处理应符合设计要求。
(10)石材幕墙板缝注胶应饱满、密实、连续、均匀、无气泡，板缝宽度和厚度应符合设计要求和技术标准要求。
2、通常项目
(1)石材幕墙表面应平整、洁净，无污染、缺损和裂痕。颜色和花纹应协调一致，无显著色差，无显著修痕。
(2)石材幕墙压条应平直、洁净、接口严密、安装牢靠。
(3)石材幕墙接缝应横平竖直、宽窄均匀；阴阳角石板压向应正确，板边合缝应顺直；凸凹线出墙厚度应一致，上下口应平直；石材面板上洞口、槽边应套割吻合，边缘应整齐。
(4)石材幕墙密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直。
(5)石材幕墙上滴水线、流水坡向应正确、顺直。
(6)每平方米石材表面质量和检验方法应符合表a要求。
表a每平方米时才表面质量和检验方法
项次 项目 质量要求 检验方法
1 裂痕、显著划伤和长度
>1OOmm轻微划伤 不许可 观察
2 长度≤1OOmm轻微划伤 ≤8条 用钢尺检验
3 擦伤总面积 <500mm2 用钢尺检验

(7)石材安装许可偏差和检验方法应符合表b要求
表b石材幕墙安装许可偏差和检验方法
项次 项目 许可偏差(mm) 检验方法
光面 麻面 用经纬仪检验
1 石材幕墙
垂直度 幕墙高度≤30m 10
30m<幕墙高度≤60m 15
60m<幕墙高度≤90m 20
幕墙高度>90m 25
2 幕墙水平度 3 用水平仪检验
3 板材立面垂直度 3 用水平仪检验
4 板材上沿水平度 2 用1m水平尺和钢直尺检验
5 相邻板材板角错位 1 用钢直尺检验
6 幕墙表面平整度 2 3 用垂直检测尺检验
7 阳角方正 2 4 用直角检测尺检验
8 接缝直线度 3 4 接5m线，不足5m拉通线，用钢直尺检验
9 接缝高低差 1 — 用钢直尺和塞尺检验
10 接缝宽度 1 2 用钢直尺检验
五、成品保护
1、运输石材时应尤其小心，避免磕碰边角，必需时用地毯和软物等包住边角。
2、堆放石材要整齐牢靠，堆放位置要在房间选好，避免往返搬运及雨淋，石材堆放要75度立着堆放，下面用木方固定，切石材要光面对光面放置。
3、施工完后，应做好警示牌或设置防护栏杆，尤其是柱、墙阳角等处避免往返运输磕碰石材。
4、打胶时应避免在房间有灰尘时进行，必需时先清扫房间，打胶控制在打蜡前进行。
5、在施工过程中垃圾应随时清理，作到工完场清，责任到人，奖罚分明。
6、应设专职成品保护人员，制订成品保护制度并严格实施。
六、安全方法
1、距地2m以上作业面，在脚手架外侧必需绑扎两道防护栏并设18cm高挡脚板。2m以上必需设置水平安全网和垂直防护网。
2、需上下交叉作业时，严禁在同一工作面上同时施工。
3、石材钻孔和切槽应在固定机架上并由经过专门培训人员操作，操作时必需戴防护眼镜。
4、现场所用电器设备应符合安全要求，一切电器设备一律配置漏电保护装置。
七、环境保护方法
1、石材进行二次加工切割时，尽可能降低噪音污染。应在指定施工棚内进行，含有防护方法，施工人员戴好口罩。
2、采取浇水切割时应备有积水坑，避免污水随地流淌。
3、切割下来石材放在指定位置，不得随地丢弃。

技术责任人

交底人

接收交底人

技术交底统计
编号：
工程名称
南昌皇冠国际一期工程B标段(1#、2#楼)
施工单位
中建三局一企业
交底部位

工序名称
轻钢龙骨石膏板吊顶
交底内容：
1、施工准备：
（1）关键材料：ф10拉爆螺栓、ф10钢筋吊杆、GB50*20*0.6龙骨横撑、CS60*27*1.5主龙骨、CB50*20次龙骨、9.5mm纸面石膏板、玻纤带、25mm自攻螺丝、射钉、胶结剂等。
（2）关键机具：板锯、电动剪、电动自攻钻、电动无齿锯、手电钻、射钉枪、刮刀、线坠、靠尺、手锯、手刨子、钳子、螺丝刀、扳子、方尺、钢尺、钢水平等。
2、作业条件：
（1）墙上四面弹好+100cm水平线；
（2）安装完顶棚内多种管线、通风道，确定好灯位、通风口、多种露明洞口位置。
（3）墙面抹灰、地面湿作业完成。
（4）大面积施工前，作样板间，对顶棚起拱、灯槽、通风口等处进行结构处理，经过做样板间来决定分块及固定方法，经试装并判定合格认可再大面积施工。
3、施工工艺：
（1）按设计图纸要求沿墙柱四面弹顶棚标高水平线，在顶板上弹吊杆部署线。吊杆双向中距≤1000㎜。
（2）将焊有10㎜直径吊杆10mm拉爆螺栓打入顶板中，双向中距≤1000㎜。在砌块墙面上按边龙骨固定间距200mm打眼，嵌塞木楔子（做防腐处理）。在造型部位增加吊杆。
（3）配装好吊杆螺母，在主龙骨上组装吊挂件，按分档将吊挂件穿入吊杆螺栓，装好连接件，拉线调整标高起拱为房间短向5‰。安装洞口附加边龙骨，边龙骨固定：边龙骨采取GB50*20*0.6次龙骨，在砼墙上以300㎜间距用射钉固边龙骨，边龙骨以300㎜间距用自攻螺丝拧入轻钢龙骨墙，砌块墙面上用螺丝固定于木楔子上。
（4）依据设计吊顶造型图，用18厚细木工板加工对应板宽条板，板背正面刷防火涂料三遍，安装固定在副龙骨上。
（5）按次龙骨分档线卡放次龙骨吊挂件，以间距400mm将次龙骨经过吊挂件，吊挂在主龙骨上。用次龙骨连接件连接中龙骨，调直固定。吊筋长度大于1000mm必需要用反支撑加固。
（6）安装石膏板：在安装9.5mm纸面石膏板前必需对顶棚内多种管线进行检验验收，并经打压试验合格后，才许可安装石膏板。纸面石膏板安装采取自攻螺钉钉固法，在已验收轻钢骨架下面，从顶棚中间沿通长次龙骨方向先安装一行石膏板，作为基准，然后向两侧伸延分行安装，自攻螺钉间距为150mm，距石膏板板边15mm。板边拼缝宽度3mm，接缝内浮土清除洁净后刷一道50%浓度胶液，用小刮刀嵌入嵌缝石膏，板缝要嵌满嵌平和坡口刮平，待腻子干透后检验嵌缝处是否有裂纹产生，如有清除腻子重新嵌缝。然后在接缝处刮嵌缝腻子找平，然后粘贴玻纤带或无纺布压实刮平无气泡，为了确保质量要求石膏接缝处贴两遍无纺布宽度不得小于100mm，表面铁件必需作防锈漆处理，待干透后再进行耐水腻子施工，腻子施工通常在两边以上达成表面平整无透底现象，腻子干透后砂纸打磨平整在进行乳胶漆施工，第一遍乳胶漆施工完成用施工灯逐一部位检验顶面阴、阳角是否顺直，大面是否有砂眼及刮板印未处理到位，在进行腻子仔细修补到位后砂纸打磨平整方可第二遍乳胶漆施工。
4、质量标准：
（1）吊顶标高、尺寸、起拱合造型应符合设计要求。
（2）轻钢骨架和纸面石膏板材质、品种、式样、规格和颜色应符合设计要求。
（3）轻钢骨架安装，吊杆、主、次龙骨必需位置正确，连接牢靠，无松动。
（4）吊杆、龙骨材质、规格、安装间距及连接方法应符合设计要求及产品使用要求。金属吊杆应进行表面防锈处理。
（5）轻钢骨架整面应顺直，无弯曲、无变形；吊挂件、连接件应符合产品组合要求。
（6）纸面石膏板表面平整、洁净，颜色一致；无污染、反锈等缺点。
（7）纸面石膏板接缝形式应符合设计要求，拉缝和压条宽窄一致，平直、整齐，接缝应严密。
（8）吊杆、龙骨接缝应均匀一致，角缝应吻合，表面应平整，无翘曲、锤印。
（9）许可偏差：
项次
项类
项目
许可偏差
检验方法
1
龙骨
龙骨间距
2mm
尺量检验
2
龙骨平直
3mm
尺量检验
3
起拱高度
3mm
拉线尺量
4
龙骨四面水平
5mm
尺量或水准仪
5
罩面板
表面平整
3mm
用2m靠尺
6
接缝平直
3mm
拉5m线
7
接缝高低
1mm
用直尺或塞尺
8
顶棚四面水平
3mm
拉线或水准仪
5、成品保护：
（1）轻钢骨架及石膏板安装时，应注意保护顶棚内多种管线。轻钢骨架吊杆、龙骨不准固定在通风管道及其它设备上。
（2）轻钢骨架、石膏板及其它吊顶材料在进场后必需立即入楼，而且在存放使用过程中，严格管理，做到不变形、不受潮、不生锈。
（3）工程中已安装好门、已施工完成地面、墙面等，在施工顶棚时应注意成品保护。

技术责任人

交底人

接收交底人
