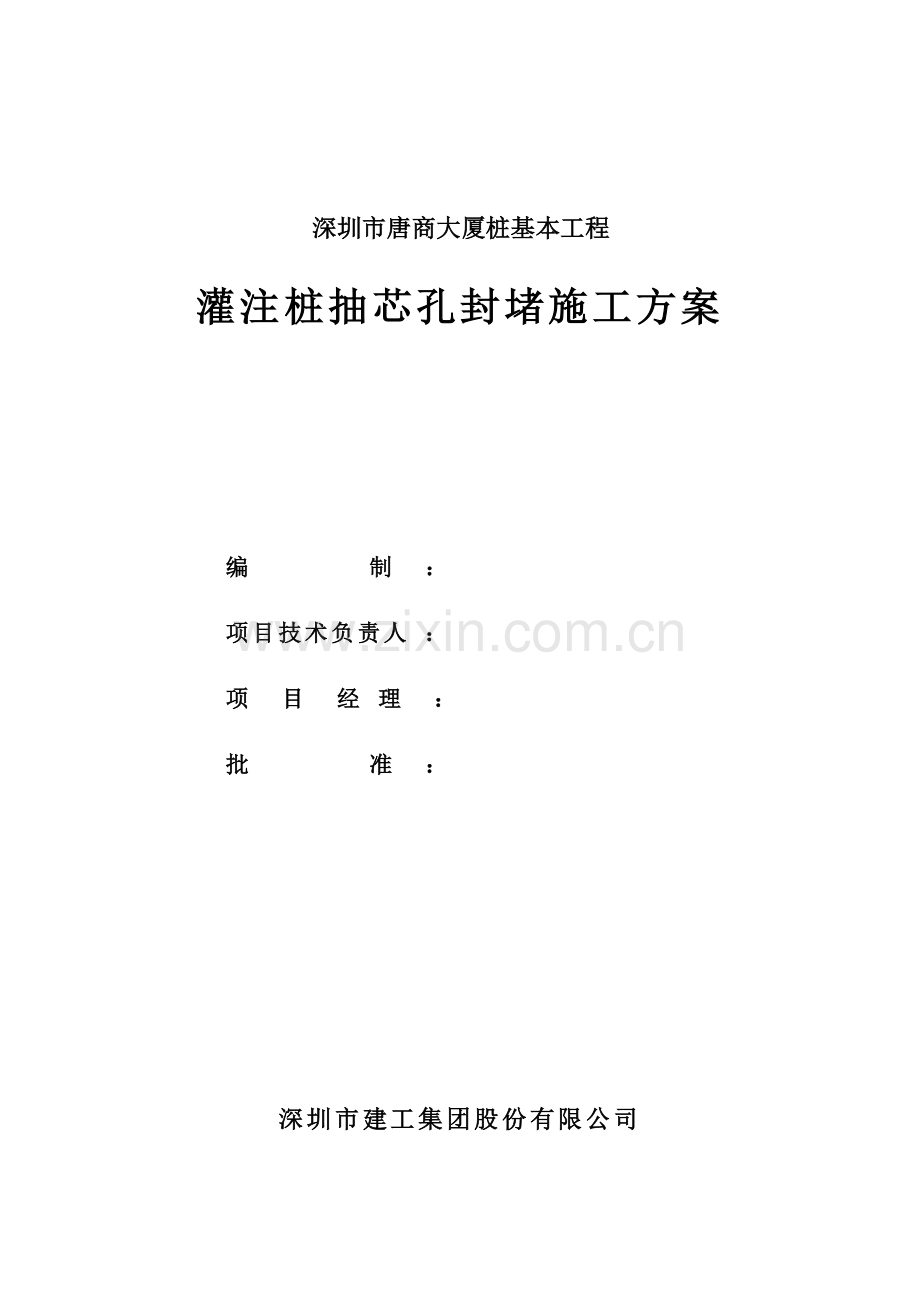

灌注桩抽芯孔封堵综合项目施工专项方案.doc_第1页
第1页 / 共8页
灌注桩抽芯孔封堵综合项目施工专项方案.doc_第2页
第2页 / 共8页
灌注桩抽芯孔封堵综合项目施工专项方案.doc_第3页
第3页 / 共8页
灌注桩抽芯孔封堵综合项目施工专项方案.doc_第4页
第4页 / 共8页
灌注桩抽芯孔封堵综合项目施工专项方案.doc_第5页
第5页 / 共8页
点击查看更多>>
资源描述

1、 深圳市唐商大厦桩基本工程灌注桩抽芯孔封堵施工方案编 制 :项目技术负责人 :项 目 经 理 :批 准 :深圳市建工集团股份有限公司5月目录 一、编制根据3 二、工程概况3 三、施工准备3 四、施工程序及内容34.1施工流程34.2施工工艺要点44.3注浆用水泥浆准备4 五、质量保证办法4 六、安全文明保障办法56.1、安全生产56.2、文明施工5一、编制根据1、唐商大厦桩基图纸; 2、深圳市建筑基桩检测规程(SJG09-);3、 唐商大厦桩基本检测方案;4、 唐商大厦桩基本施工登记表 二、工程概况 深圳市唐商大厦项目桩基本为旋挖灌注桩基本,依照深圳市建筑基桩检测规程(SJG09-)10.3.

2、9条规定:桩基抽芯钻孔试样检测合格后,抽芯孔位需采用纯水泥浆进行封堵。 1、设计概况本工程旋挖灌注桩共277条,塔楼灌注桩123条,裙楼灌注桩154条,持力层为微风化花岗岩及中风化花岗岩,混凝土分别为C40水下混凝土、C30水下混凝土,桩径A1000-A2200不等。 2、依照唐商大厦桩基本检测方案,本工程抽芯法检测共42条,钻孔直径101mm,桩径不大于1600mm钻1孔,桩径为1600-mm钻2孔,桩径不不大于mm钻不少于3孔,承压桩如设计无明确规定,应钻入持力层3倍桩径,当3倍桩径不不大于5m时取5m,不大于3m时取3m,别的孔钻入持力层深度不不大于1m。 三、施工准备1、施工管理人员和

3、作业人员已到位,并已通过安全培训;2、劳保用品已发放到位,作业人员身体状况良好,随时可投入作业;3、施工过程中所需施工机械、工具已准备,并处在可用状态;4、工程材料已到场,不影响工程施工;5、对各施工人员进行技术交底,让其充分理解工程状况、作业内容、办法及注意事项,并做好交底记录;6、已对各施工人员进行工作交底,明确各作业人员责任及工作规定,并做好交底记录。7、抽芯孔位芯样试压检测合格。 四、施工程序及内容4.1施工流程施工流程:设备就位、调试安装注浆管孔内清理孔内注浆压力注浆拔管。4.2施工工艺要点4.2.1、安装注浆管取壁厚不不大于3mm钢管,在外径48mm钢管端部连接镀锌等径三通,肢管连

4、接300mm长镀锌管,通过变径接头连接排气阀;等径三通主管另一端通过变径接头连接一段400mm*33.5mm钢管,连接注浆机。4.2.2、抽芯孔内清理设备就位调试完毕后,应用高压水流对孔内沉渣等进行清洗,保证孔底、孔壁清洁,利于水泥浆和孔壁混凝土良好结合。4.2.3、孔内注浆1)洗净抽芯空后,插入注浆管至孔底,检查注浆管放入孔深度,保证管口已到达抽芯孔底部。2)调制水泥浆,水灰比0.5,为避免水泥浆体收缩,按水泥、膨胀剂质量比1:0.03加入膨胀剂,搅拌均匀。打开压力注浆机,开始注入水泥浆。注意压住注浆管防止其上浮;3)孔口溢出水泥浆逐渐变稠与灌入水泥浆稠度及颜色一至时,调小注浆阀门,提高注浆

5、机压力后方能提管;提管速度以孔口缓慢有浆液溢出为准,上提速度均匀不断顿;注浆管管口端至孔口2.00m时,慢慢关闭注浆机压力,直至注浆管完全拔出; 4.2.4、压力注浆1)注浆管安装连接头并连接堵头进浆口与注浆机,并封闭排气阀,注浆机开机,调节压力至22.5MPa;打开排气阀,排除空气后再关闭排气阀;2)均匀调节提高注浆机压力,注浆达到一定压力时,稳压3分钟;观测灌浆孔封堵状况。无异常,逐渐提高注浆机压力,稳压10分钟后,缓慢调低注浆机压力;3)停止灌浆机工作,断开注浆管,拨出注浆管后抹平孔顶水泥浆,待灌填浆初凝后,沉凹孔,需二次灌填水泥浆,灌填完毕后表面盖上木块遮挡防护,并清理桩头水泥浆。4.

6、3注浆用水泥浆准备4.3.1、原材1)水泥选用P.O42.5R普通硅酸盐水泥,水泥铝酸三钙含量不适当不不大于8%。2)水,应使用清洁淡水拌制水泥浆。3)外加剂质量及应用应符合国家现行原则。4.3.2、水泥浆生产1) 本工程用水泥浆采用现场拌制,随用随拌生产方式。2) 灌注水泥浆,水:水泥:膨胀剂=0.5:1.0:0.03;压力注浆,生产水泥浆前,应在搅拌机上张贴配合比,在水泥浆搅拌桶上做好标记,拌制水泥浆时严格按照配合比控制水灰比等参数。3) 每批注浆完毕后,应及时清洗注浆、搅拌设备,防止水泥浆硬化,影响设备使用性能。 五、质量保证办法1、 作业前,应对作业人员进行技术交底,明确作业流程及技术

7、规定。2、 作业中,质量人员应随时检查,流程、工艺符合规定。3、 作业后,应分析、总结作业过程中浮现问题(若有),及时改进。4、 注浆完毕桩头及垫层上水泥浆,应在其终凝迈进行清理。六、安全文明保障办法6.1、安全生产1)作业人员进入工地作业前必要通过本单位三级安全培训。2)进入施工现场人员必要穿戴合格个人防护用品,涉及:安全帽、防砸防刺穿安全鞋、带有反光条工作服,或带有反光条反光背心等。3)压力灌浆设备工作时,工作人员处在高压浆液体环境,设备加压前认真检查管件连接与否紧固。4)注浆前,应将注浆管连接注浆机端及注浆堵头拴保险绳,防治脱落伤人。6.2、文明施工1)材料、设备应按规定堆放整洁,并符合搬运及消防规定。堆放场地应平坦、不积水,地基应坚实。2)工序安排应合理,衔接紧密,配合得当。上道工序交给下道工序必要是干净、整洁、工艺符合规定工作面。3)施工场合应保持整洁,垃圾和废料应及时清除,做到“工完、料尽、场地清”;设备、材料堆放应整洁、有序,标记应清晰,不妨碍通行。4) 堆放设备或材料不得超过规定期限,否则由材料部门按废料收回。施工现场安全施工设施、文明施工设施及消防设施禁止乱拆乱动。
