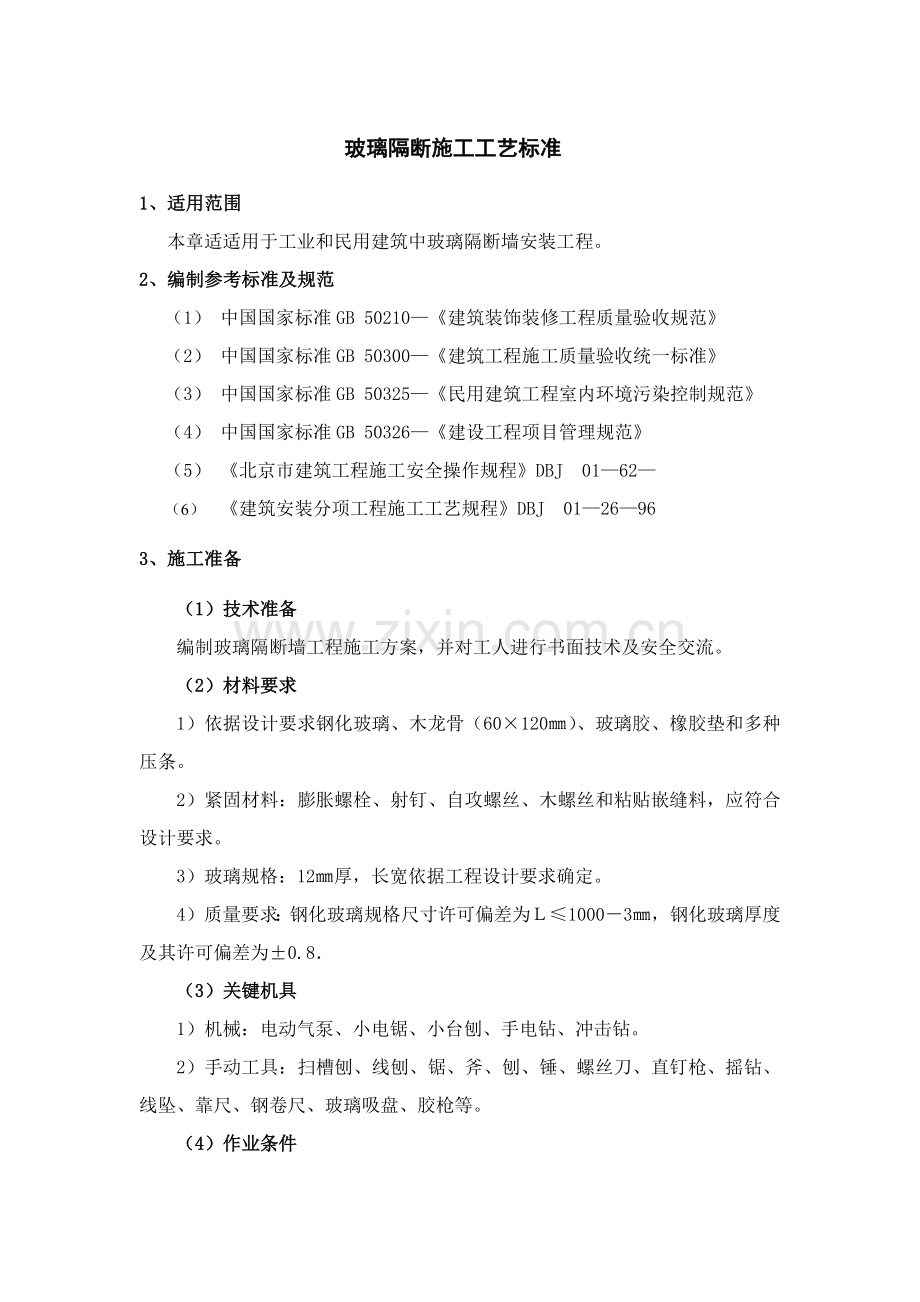

玻璃隔断施工工艺标准
1、适用范围
本章适适用于工业和民用建筑中玻璃隔断墙安装工程。
2、编制参考标准及规范
（1） 中国国家标准GB 50210—《建筑装饰装修工程质量验收规范》
（2） 中国国家标准GB 50300—《建筑工程施工质量验收统一标准》
（3） 中国国家标准GB 50325—《民用建筑工程室内环境污染控制规范》
（4） 中国国家标准GB 50326—《建设工程项目管理规范》
（5） 《北京市建筑工程施工安全操作规程》DBJ 01—62—
（6） 《建筑安装分项工程施工工艺规程》DBJ 01—26—96
3、施工准备
（1）技术准备
编制玻璃隔断墙工程施工方案，并对工人进行书面技术及安全交流。
（2）材料要求
1）依据设计要求钢化玻璃、木龙骨（60×120㎜）、玻璃胶、橡胶垫和多种压条。
2）紧固材料：膨胀螺栓、射钉、自攻螺丝、木螺丝和粘贴嵌缝料，应符合设计要求。
3）玻璃规格：12㎜厚，长宽依据工程设计要求确定。
4）质量要求：钢化玻璃规格尺寸许可偏差为Ｌ≤1000－3㎜，钢化玻璃厚度及其许可偏差为±0.8．
（3）关键机具
1）机械：电动气泵、小电锯、小台刨、手电钻、冲击钻。
2）手动工具：扫槽刨、线刨、锯、斧、刨、锤、螺丝刀、直钉枪、摇钻、线坠、靠尺、钢卷尺、玻璃吸盘、胶枪等。
（4）作业条件

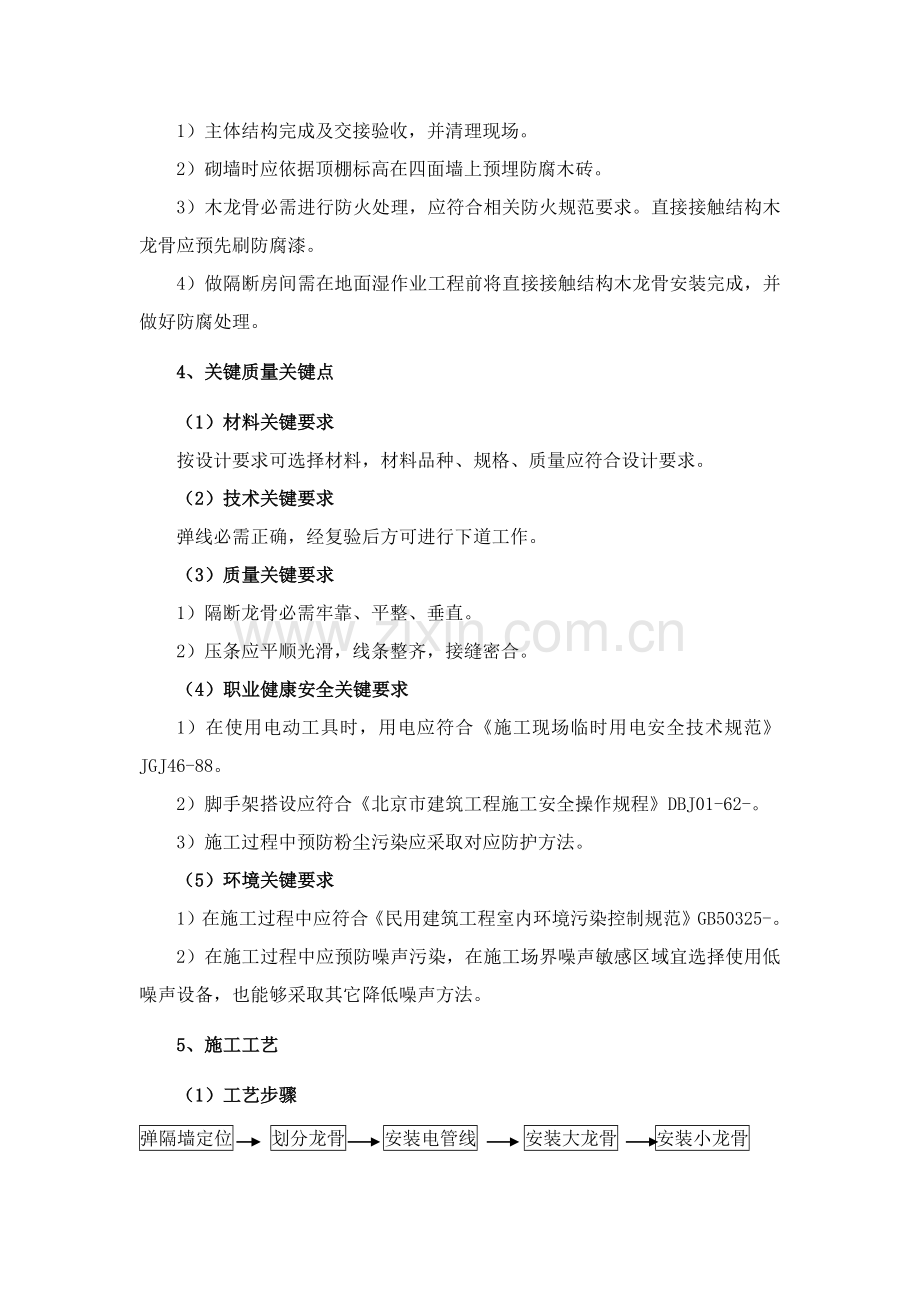

1）主体结构完成及交接验收，并清理现场。
2）砌墙时应依据顶棚标高在四面墙上预埋防腐木砖。
3）木龙骨必需进行防火处理，应符合相关防火规范要求。直接接触结构木龙骨应预先刷防腐漆。
4）做隔断房间需在地面湿作业工程前将直接接触结构木龙骨安装完成，并做好防腐处理。
4、关键质量关键点
（1）材料关键要求
按设计要求可选择材料，材料品种、规格、质量应符合设计要求。
（2）技术关键要求
弹线必需正确，经复验后方可进行下道工作。
（3）质量关键要求
1）隔断龙骨必需牢靠、平整、垂直。
2）压条应平顺光滑，线条整齐，接缝密合。
（4）职业健康安全关键要求
1）在使用电动工具时，用电应符合《施工现场临时用电安全技术规范》JGJ46-88。
2）脚手架搭设应符合《北京市建筑工程施工安全操作规程》DBJ01-62-。
3）施工过程中预防粉尘污染应采取对应防护方法。
（5）环境关键要求
1）在施工过程中应符合《民用建筑工程室内环境污染控制规范》GB50325-。
2）在施工过程中应预防噪声污染，在施工场界噪声敏感区域宜选择使用低噪声设备，也能够采取其它降低噪声方法。
5、施工工艺
（1）工艺步骤
弹隔墙定位 划分龙骨 安装电管线 安装大龙骨 安装小龙骨
防腐处理 安装玻璃 打玻璃胶 安装压条
（2）施工工艺关键点
1）弹线
依据楼层设计高水平线，顺墙高量至顶棚设计标高，沿墙弹隔断垂直标高线及天地龙骨水平线，并在天地龙骨水平线上划好龙骨分档位置线．
2）安装大龙骨
Ａ、天地骨安装：依据设计要求固定天地龙骨，如无设计要求时，能够用φ8—φ12膨胀螺栓或3—5寸钉子固定，膨胀螺栓固定点间距600—800毫米。
B、沿墙边龙骨安装：依据设计要求固定边龙骨，边龙骨应启抹灰收口槽，如无设计要求时，能够用φ8—φ12膨胀螺栓或3—5寸钉子固定，固定点间距800—1000毫米。安装前作好防腐处理。
C、主龙骨安装
依据设计要求按分档线位置固定主龙骨，用4寸铁钉固定，龙避骨每端固定应不少于三颗钉子。必需安装牢。
D、依据设计要求按分档位置小龙骨，用扣榫或钉子固定。必需安装牢。安装小龙骨前，也能够依据安装玻璃规格在小龙骨上安装玻璃槽。
E、安装玻璃
依据设计要求按玻璃规格安装在小龙骨上；如用压条安装时先用固定玻璃一侧压条，并用橡胶垫垫在玻璃下方，再用压条将玻璃固定；如用玻璃胶直接固定玻璃，应玻璃先安装在小龙骨预留槽内，然后用玻璃胶封闭固定。
F、打玻璃胶
首先在玻璃上沿四面粘上纸胶带，依据设计要求将多种玻璃胶均匀地打在玻璃和小龙骨之间。待玻璃胶完全干后撕掉纸胶带。
G、安装压条
依据设计要求将多种规格材质压条，将压条用直钉或玻璃胶固定小龙骨上。如设计无要求，能够依据需要选择10毫米×12毫米木压条、10毫米×20毫米铝压条或10毫米×20毫米不锈钢压条。
6、质量标准
（1）主控项目
1）龙骨木材和玻璃材质、品种、规格、式样应符合设计要求和施工规范要求。
2）木龙骨大、小龙骨必需安装牢靠，无松动、位置正确。
3）压条无翘曲、折裂、缺楞掉角等缺点，安装必需牢靠。
4）木龙骨含水率必需小8%。
（2）通常项目
1）木龙骨应顺直，无弯曲、变形和劈裂、节疤。
2）玻璃表面应平整、洁净，无污染、麻点，颜色一致。
3）压条，宽窄应一致，整齐、平直、压条和玻璃接封严密。
4）玻璃隔断墙许可偏差
(见下表)
项 次
项 类
项 目
许可偏差
检验方法
龙骨
玻璃
1
龙骨
龙骨间距
2
—
尺量检验
2
龙骨平直
2
—
尺量检验
3
玻璃
表面平整
—
1
用2米靠尺检验
4
接缝高低
2
0.5
拉5米线检验
5
接缝高低
0．5
0.3
用直尺或塞尺检验
6
压条
压条平直
1
1
拉5米线检验
7
压条间距
0．5
1
尺量检验
7、成品保护
（1）木龙骨及玻璃安装时，应注意保护顶棚、墙内装好多种管线；木龙骨天龙骨不准固定通风管道及其它设备上。
（2）施工部位已安装门窗，已施工完地面、墙面、窗台等应语音保护、预防损坏。
（3）木骨架材料，尤其是玻璃材料，在进场、存放、使用过程中应妥善管理，使其不变形、不受潮、不损坏、不污染。
（4）其它专业材料不得置于已安装好木龙骨架和玻璃上。
8、安全环境保护方法
（1）隔断工程脚手架搭设应符合建筑施工安全标准。
（2）脚手架上搭设跳板应用铁丝绑扎固定，不得有探头板。
（3）工人操作应戴安全帽，注意防火。
（4）施工现场必需完场清。设专员洒水、打扫，不能扬尘污染环境。
（5）有噪声电动工具应要求作业时间内施工，预防噪声污染、扰民。
（6）机电器具必需安装触电保护装置。发觉问题立即修理。
（7）遵守操作规程，非操作人员决不准乱动机具，以防伤人。
（8）现场保护良好通风。
9、质量统计
（1）材料进场验收统计和复验汇报、技术交底统计。
（2）工程验收应有质量验评资料。
