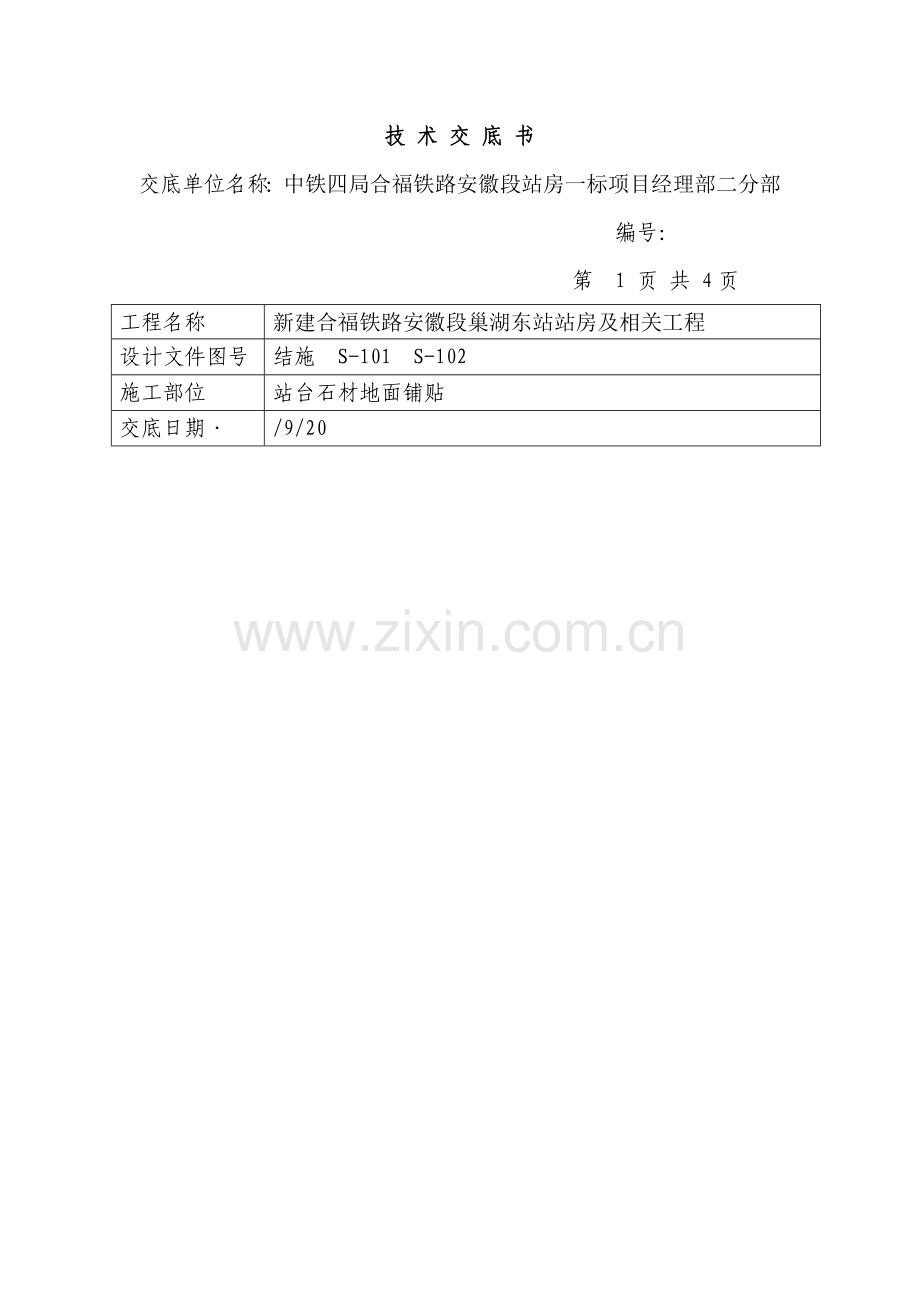

站台面石材铺贴关键技术交底.doc

技 术 交 底 书交底单位名称：中铁四局合福铁路安徽段站房一标项目经理部二分部 编号： 第 1 页 共 4页工程名称新建合福铁路安徽段巢湖东站站房及相关工程设计文件图号结施 S-101 S-102施工部位站台石材地面铺贴交底日期/9/20技术交底内容：1工程设计情况本车站建筑总面积为9965m2，站房南北方向42.4m，东西方向119.2m，设计高程0.000相当于绝对高程16.813m（黄海高程）。站台面积10526m2,站台面6线，岛式中间站台2座（450m12m1.25m），车站中心里程为DK70+242.663.2. 施工准备 材料准备：p.o32.5水泥、中砂、帽石（天山红）：机刨面花岗岩，规格：600mm*1000mm*50mm、警戒线（白色）：规格：600mm*100mm*20mm、提醒盲道（中黄色）：盲道砖，规格299mm*299mm*20mm、浅色块材（白麻）：机刨面花岗岩，规格600mm*600mm*30mm。技术等级、光泽度、外观质量要求，应符合国家标准花岗石建筑板材要求。关键机具：液压推车、铁锹、靠尺、浆壶、水桶、喷壶、铁抹子、墨斗、钢卷尺、弯角方尺、钢錾子、合金扁钢錾子、台钻、合金钢钻头、笤帚、砂轮锯、磨石机、钢丝刷。 3. 作业条件2.1石材板块进场后，应整齐堆放在站台上光面相对、后面垫松木条，并在板下加垫方木。拆箱后具体查对品种、规格数量等是否符合设计要求，有裂纹、缺棱、掉角、翘曲和表面有缺点时应予剔除。2.2接通水电源。2.3施工操作前应熟知铺设施工大样图。2.4 现场站台铺贴完成面标高依据站台两侧到发线轨道轨顶标高，到发线要求标高往上1.25m即为站台边缘完成面标高，许可误差0-10mm。从站台中心向两侧找坡，单侧高差30mm；站台铺贴边线以站台两侧到发线轨道中心线来控制，站台两侧到发线轨道中心线距站台两侧铺贴完成面边缘为1.75m，许可偏差020mm.2.5 铺贴次序为由站台控制线开始向轨道和水沟方向铺贴。 交底人： 复核人： 接收人：技 术 交 底 书交底单位名称：中铁四局合福铁路安徽段站房一标项目经理部二分部 第 2 页 共4页工程名称新建合福铁路安徽段巢湖东站站房及相关工程设计文件图号结施 S-101 S-102施工部位站台石材地面铺贴交底日期/9/20技术交底内容：3. 施工工艺3.1工艺步骤：测量放线基层处理站台帽石、警戒砖、盲道、白麻石材铺装站台侧边抹灰收口检修井圈、石材井盖安装勾缝清洗3.2基层处理：将地面垫层上杂物清理洁净，用钢丝刷刷掉粘结在垫层上砂浆，并清扫洁净。3.3排版：正式铺设前,对每站台尺寸进行具体复核，做好排版图。3.4伸缩缝留置：依据站台墙沉降缝之间留置一道6mm伸缩缝。 3.5弹线：石材控制线依据为站前施工单位提供铁轨中心控制线，进行量测，本工程直线段按帽石边到控制线7.5cm来控制，曲线段按帽石边到控制线7cm来控制。根据铁轨控制线可确保最终石材铺设完成后，距站台最近铁轨中心线距站台帽石边缘水平距离大于1750mm，站台帽石边缘按铁路要求许可偏离轨道偏差15mm以内。同时站台帽石边缘标高控制线也应依据站前施工单位提供铁轨标高控制线，站台帽石边缘完成标高应距铁轨轨面标高不高于1250mm。3.6试排：在站台两个垂直方向铺两条干砂带,宽度大于板块宽度,厚度3cm以上,结合施工大样图及实际尺寸,把花岗岩板块、警戒砖、盲道砖排好,检验板块之间缝隙。3.7刷水泥浆铺砂桨结合层：试排后将干砂和板块移开,清扫洁净,用喷壶洒水润湿,刷一层素水泥浆(水灰比为0.5,不要刷得面积过大,随铺砂浆随刷)。拉十字控制线,用1:3干硬性水泥砂浆铺找平层。铺好后用靠尺板刮平,再用抹子拍实找平,面积以能铺3平方左右为宜。3.8铺石材板块：依据站台十字控制线,纵横各铺一行,作为大面积铺石材标筋用。石材缝隙为2mm，在十字控制线交点开始铺砌。先试铺,即搬起板块对好纵横控制线铺落在已铺好干硬性砂浆找平层上, 用橡皮锤敲击板材直到平整。振实砂浆至铺设高度后,将板块掀起移至一旁,检验砂浆表面和板块之间是否相吻合,如发觉有空虚之处,用砂浆填补实,然后正式镶铺,在板材后面满刮一层水泥素浆,再铺板块安放时四角同时往下落,用橡皮锤或木锤轻击板材上木垫板,依据水平线用靠尺找平,铺完第一块,向两侧和后退方向次序铺砌。铺完纵、横行以后有了标准,可分段分区依次铺 交底人： 复核人： 接收人：技 术 交 底 书交底单位名称：中铁四局合福铁路安徽段站房一标项目经理部二分部 第 3 页 共 4 页工程名称新建合福铁路安徽段巢湖东站站房及相关工程设计文件图号结施 S-101 S-102施工部位站台石材地面铺贴交底日期/9/20技术交底内容：砌。铺贴起点为DK70+467.663，南北向以站台中心控制线为起点，东西向以现场设置控制线开始铺贴。3.9灌浆、擦缝：在铺砌后1-2昼夜进行勾缝擦缝。依据石材颜色选择相同颜色勾缝剂，灌入板块之间缝隙中，至基础灌满为止。后用棉纱团蘸原勾缝剂和板面擦平，同时将板面上勾缝剂擦净。施工完成后，面层加以覆盖保护，养护时间不应小于7天。3.10清洗：当日石材铺贴完成，应将剩下砂浆及石材清理完成并码放整齐，铺贴完成石材表面应清洁洁净，并进行必需围挡和遮盖保护。 4. 质量标准：确保项目：面层所用板块品种、规格、等级、形状、光洁度、颜色和图案必需符合设计要求。2)面层和基层必需结合牢靠，无空鼓。基础项目：面层板块挤靠严密，无缝隙，接缝通直无错缝，表面平整齐净，清楚无磨划痕，周围顺直方正。碎拼面层：颜色协调，间隙适宜美观，磨光一致，无裂缝和磨纹，表面平整光洁。板块镶贴质量：石板颜色一致，机刻槽深浅一致，通顺。石板缝痕和石板颜色一致，擦缝饱满和石板齐平，洁净、美观。地面镶边铺设质量：面层：用料尺寸正确，边角整齐，拼接严密，接缝顺直。碎拼面层：尺寸正确，拼接严密，相邻处不混色，分色线顺直，边角齐整光滑、清楚美观。坡度符合设计要求，不倒泛水，无积水（有坡度面层应做泼水检验，并以能排除液体为合格）。面层质量：白麻色泽一致、厚薄均匀、图纹清楚、表面洁净。 交底人： 复核人： 接收人：技 术 交 底 书交底单位名称：中铁四局合福铁路安徽段站房一标项目经理部二分部 第 4 页 共 4 页工程名称新建合福铁路安徽段巢湖东站站房及相关工程设计文件图号结施 S-101 S-102施工部位站台石材地面铺贴交底日期/9/20技术交底内容：5. 应注意质量问题板面空鼓：因为基层清理不净或浇水湿润不够，刷素水泥浆不均匀或刷面积过大、时间过长已风干，干硬性水泥砂浆任意加水，板面有浮土末浸水湿润等等原因，全部易引发空鼓。所以必需严格遵守操作工艺要求，基层必需清理洁净，结合层砂浆不得加水，随铺随刷一层水泥浆，板块在铺砌前必需浸水湿润。接缝高低木平、缝子宽窄不匀；关键原因是板块本身有厚薄及宽窄不匀、窜角、翘曲等缺点，铺砌时未严格拉通线进行控制等原因，均易产生接缝高低不平、缝子不匀等缺点。所以应预先严格挑选板块，通常翘曲、拱背、宽窄不方正等块材剔除不予使用。采取样板引路方针，合格后再进行大面积施工。6. 成品保护：存放石材板块，不得雨淋、水泡、长久日晒。通常采取板块立放 ，光面相对。板块底面应支垫松木条，板块下面应垫板木方，木方和板块之间对垫软橡胶皮。在施工现场内倒运时、也应根据上述要求。调整板块人员宜穿洁净软底鞋搬动调整板块。铺砌石材板块过程中，操作人员应做到随铺砌随揩净。揩净石材板面应该用软毛刷和干布。新铺砌石材板块站台应进行成品保护，采取九厘板或胶合板进行覆盖。 交底人： 复核人： 接收人：技 术 交 底 书交底单位名称：中铁四局合福铁路安徽段站房一标项目经理部二分部 工程名称新建合福铁路安徽段巢湖东站站房及相关工程设计文件图号结施 S-101 S-102施工部位站台石材地面铺贴交底日期/9/20参与人员工程部：安质部：物机部：施工员：班组责任人：作业人员：交底人编制人复核人审核人施工员交底日期
