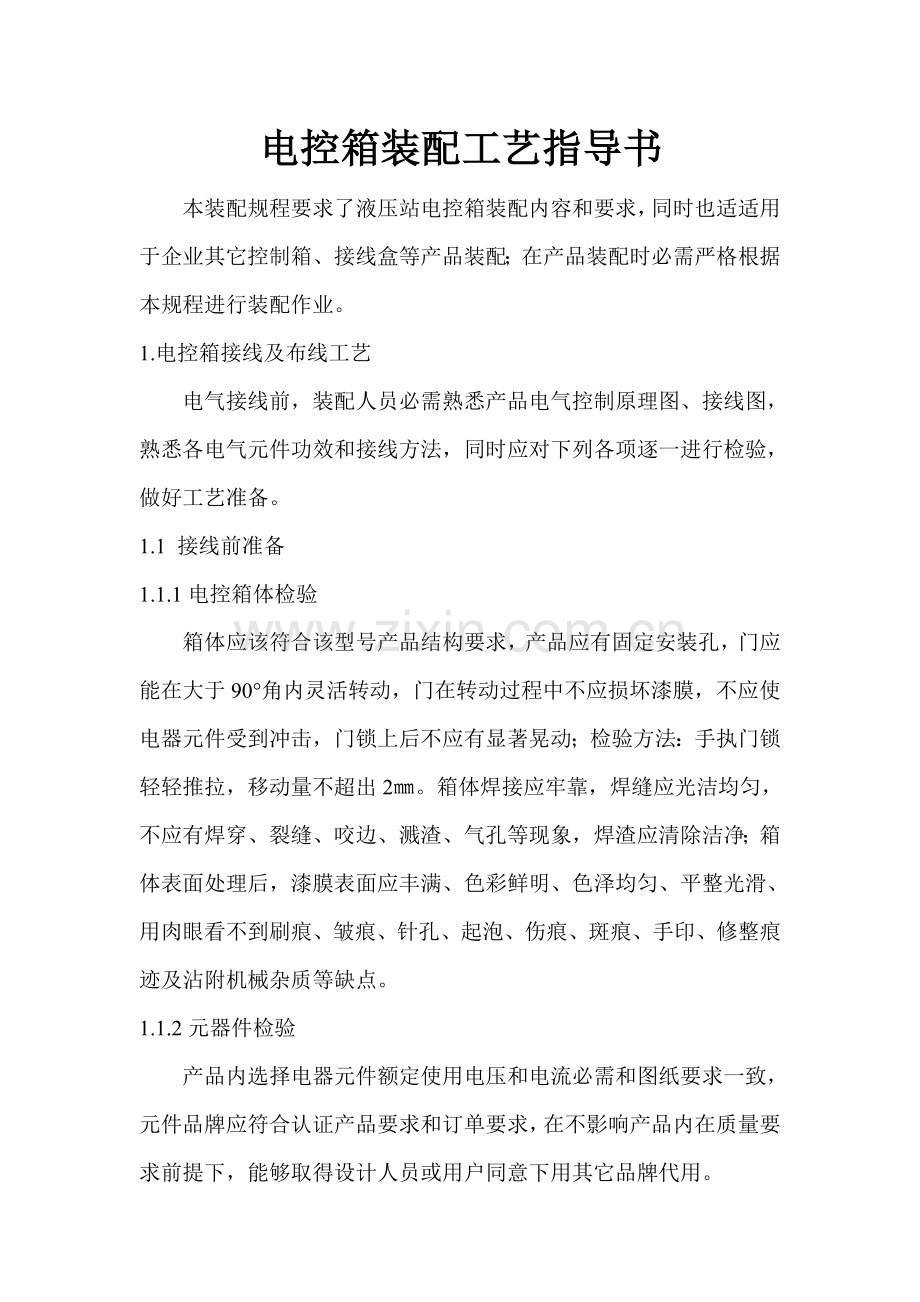

电控箱装配工艺指导书
本装配规程要求了液压站电控箱装配内容和要求，同时也适适用于企业其它控制箱、接线盒等产品装配；在产品装配时必需严格根据本规程进行装配作业。
1.电控箱接线及布线工艺
电气接线前，装配人员必需熟悉产品电气控制原理图、接线图，熟悉各电气元件功效和接线方法，同时应对下列各项逐一进行检验，做好工艺准备。
1.1 接线前准备
1.1.1电控箱体检验
箱体应该符合该型号产品结构要求，产品应有固定安装孔，门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有显著晃动；检验方法：手执门锁轻轻推拉，移动量不超出2㎜。箱体焊接应牢靠，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊渣应清除洁净；箱体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附机械杂质等缺点。
1.1.2元器件检验
产品内选择电器元件额定使用电压和电流必需和图纸要求一致，元件品牌应符合认证产品要求和订单要求，在不影响产品内在质量要求前提下，能够取得设计人员或用户同意下用其它品牌代用。
1.1.3元器件安装
全部元器件应根据其制造要求安装使用条件进行安装使用，其倾斜度小于5°，必需确保开关电弧对操作者不产生危害，手动操作元器件，操作机构应灵活，无卡阻现象；全部元器件均应牢靠固定在导轨或支架上，每个元器件应标注醒目标符号，使用符号或代号必需和原理图或接线图一致；辅助电路导线端头和元器件连接时，必需穿导线号码管，标号应正确清楚、完善牢靠、有永久附着力，标号必需和接线图标号一致；电器元器件装配后电气间隙和爬电距离应大于表1要求。
表1
额定绝缘电压ui(V)
电器间隙（㎜）
爬电距离（㎜）
I≤63A
I〉63A
I≤63A
I〉63A
ui≤60
3
5
3
5
60＜ui≤300
5
6
6
8
300＜ui≤660
8
10
10
12.5
1.1.4导线选择
首先应该分清电气原理图中主电路、控制电路及信号线路等，对不一样电路使用导线必需要有严格区分，（订单或图纸要求除外）电路选择导线颜色要求见表2,导线线径规格见表3。

表2
电路
交流三相电路
零线或中性线
接地线
直流电路
A相
B相
C相
正极
负极
颜色
黄
绿
红
淡蓝
黄绿
棕色
蓝色
1.2接线
1.2.1 接线次序
待一切准备妥当后，开始接线，依据原理图，首先应完成主电路接线，然后依次接控制电路及信号线路等。
1.2.2 放线
放线时必需依据实际需要长短来落料，活动线束应考虑最大极限位置需用长度，放线时尽可能利用短、零线头，以免浪费；二次导线不许可有中间接头、强力拉伸导线及其绝缘被破坏情况，导线排列应尽可能降低弯曲和交叉，弯曲时对其弯曲半径应大于3倍导线外径，并弯成弧形，导线交叉时，则应少数导线跨越多根导线，细导线跨越粗导线为标准；布线时每根导线要拉勒挺直，行线做到平直整齐，式样美观；导线穿越金属板孔时，必需在金属板孔上套上适宜保护物，如橡皮护圈；导线束用阻燃缠绕管绕扎，为了达成导电时散热要求，缠绕管每绕一周应有3～10mm空隙，同时亦可分段缠绕，分段缠绕间距为150～180mm，缠绕长度为100mm，分段缠绕线束，分段亦应整齐，不许可参差不齐，导线应在行线槽内行走。
1.2.3 接线头压制
电线经过接线头和接线端子及电气元件连接，接线头应使用专用工具压制，压制一定要紧固，而且不能有裸露导线，端子压线时其进线方向要和拧紧螺丝方向一致。
1.2.4 导线标识
每根导线全部必需穿有和图纸相对应号码管，号码套管连接后应同元器件安装平面平行，标号字迹方向符合国家国家制图标准线性尺寸数字注法，号码套管字迹应按国家机械制图要求标准字体用打字机打印，字迹内容同接线图一致，号码套管当导线连接后距接线端子距离为1.0～2.0mm，当无外力处于垂直位置时应不存在滑动现象。
1.2.5 接线端子
当接线端子为压接式端子时，独股线直接插入，导线绝缘外皮至端子压板距离为1.0～2.0mm，多股线采取对应规格冷压接头，导线绝缘外皮至接头管之间距离为1.0～2.0mm；各类压接式端子必需用螺钉将插入导线压紧，不得有松动现象；当接线端子为螺丝连接时，多股导线必需采取对应规格冷压接头，独股线弯曲成羊眼圈按顺时针方向弯曲，内径比端子接线螺丝外径大0.5～1.0mm，羊眼圈导线不能重合，连接后导线至绝缘层之间距离为1.0～2.0mm。
1.2.6 接地
电控箱体、箱门必需按要求接地，接地线使用标准黄绿线，不能使用其它颜色线替换，接地地方必需要有接地符号明示。
1.2.7 电控箱内部清洁
电控箱在接线完成后，应清理多出电缆、接线头等残留物，并用空压枪对其内部进行吹扫，保持电控箱内电器元件清洁及整齐。
1.3 测试和转运
1.3.1 电路测试
全部接线完成后，应进行电路测试，首先应断开电控箱内全部断路器，按原理图中要求接好电源及外部元件，然后合上断路器，检验每一路是否工作正常，只有全部线路工作正常后才能够转入下一道工序，测试完成后，接线槽及接线端子盖板应立即复位盖上，电控箱内断路器及空气开关应保持在断开状态。
