管道保温综合项目施工基本工艺作业流程.doc

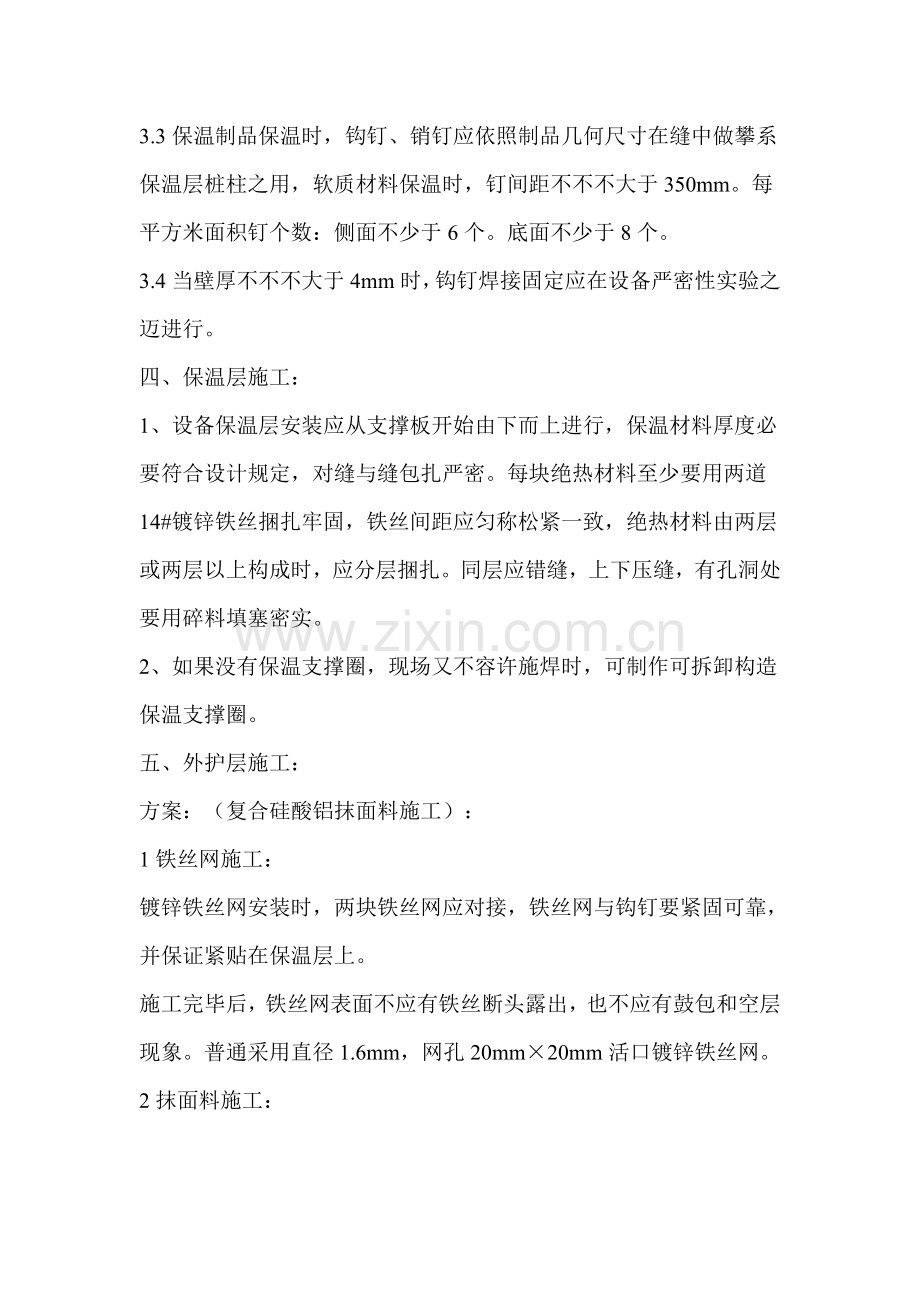

施工工艺流程：施工方案：（硅酸铝纤维毡保温100mm厚、硅酸铝抹面20mm厚）旧保温层、旧保护层拆除、清理基层质量检查硅酸铝纤维毡保温层安装（100mm厚）质量检查铁丝网施工质量检查硅酸铝抹面料施工（20mm厚）交工验收二、重要材料性能指标：1、硅酸铝材料：最高使用温度：650容 重：150kg/m3导热系数方程：=0.035+1.6510-4tm+1.24210-7 tm2w/m.k2、硅酸铝抹面料：容重：1000kg/m3最高使用温度：500抗折强度：0.3Mpa抗压强度：6Mpa导热系数：0.3w/m.k三、保温支撑件及保温固定件安装：1、介质温度不大于450时，支撑件可采用焊接承重件，介质温度高于450时，支撑件采用紧箍承重环。当不容许直接焊于设备或管道上时，应采用紧箍承重环。直接焊于不锈钢管上时，应加焊不锈钢垫板。2、支撑件承面宽度应比保温层厚度少10mm，支撑件间距：1.52m。3、保温构造固定件设立：3.1设备保温层，软质保温材料宜用销钉和自锁紧板固定。3.2保温层固定用销钉应用低碳圆钢制作。3.3保温制品保温时，钩钉、销钉应依照制品几何尺寸在缝中做攀系保温层桩柱之用，软质材料保温时，钉间距不不不大于350mm。每平方米面积钉个数：侧面不少于6个。底面不少于8个。3.4当壁厚不不不大于4mm时，钩钉焊接固定应在设备严密性实验之迈进行。四、保温层施工：1、设备保温层安装应从支撑板开始由下而上进行，保温材料厚度必要符合设计规定，对缝与缝包扎严密。每块绝热材料至少要用两道14#镀锌铁丝捆扎牢固，铁丝间距应匀称松紧一致，绝热材料由两层或两层以上构成时，应分层捆扎。同层应错缝，上下压缝，有孔洞处要用碎料填塞密实。2、如果没有保温支撑圈，现场又不容许施焊时，可制作可拆卸构造保温支撑圈。五、外护层施工：方案：（复合硅酸铝抹面料施工）：1铁丝网施工：镀锌铁丝网安装时，两块铁丝网应对接，铁丝网与钩钉要紧固可靠，并保证紧贴在保温层上。施工完毕后，铁丝网表面不应有铁丝断头露出，也不应有鼓包和空层现象。普通采用直径1.6mm，网孔20mm20mm活口镀锌铁丝网。2抹面料施工：抹面层应分两次进行，待第一次稍干后再进行第二次；第一次规定找平和压挤严实，第二次规定压光压平。第二次施工离上次施工时间较长时，应将原有抹面层打毛，并稍洒水湿润，方可继续施工。应依照膨胀状况在抹面层留出方格形或环形膨胀缝，膨胀缝以510mm为宜。抹面层表面应平整光滑，棱角整洁，其平面度不不不大于3mm/m,在冷态状况，表面应无裂纹。六、质量保证办法：1、建立完善项目部质量保证体系，各专业负责人员按照质量保证体系程序文献规定，搞好材料到货验收、施工技术保证、质量检查、设备保障等寻常业务，保证质量体系正常运营。2、质量保证体系人员按照公司质量手册开展寻常工作，严格执行本项目质量筹划。3、由质量员、各班组长，对分项工程进一步细化、量化，各班组应明确其所干工序质量检查原则和评分原则，并由质量检查人员做现场记录，交当天生产会议评估，评估成果记录在案。4、质检员对各班组所干工序质量检查评估记录进行综合评估，评估成果直接和其工资、奖金挂钩，并作为年终评估重要项目。5、增强全员质量意识，质量检查员负责施工各班组质量意识教诲和短期技能培训，并配合业主和关于部门监督各班组按照施工规范和设计规定施工，做到一级抓一级，一级带一级，层层承包，分级负责。6、现场施工各班组严格按照规范操作，作好自检，各班组长配合质检员作交叉检查。7、各工序竣工交接要有班组长签证，上道工序没有质量合格记录决不交接，需要隐蔽工序自检合格后，报业主、监理关于人员进行检查，合格后作好隐蔽记录，进行上下道工序交接手续。8、施工现场管理人员要纯熟掌握本专业规范、原则，设计规定，作好工程技术交底，对材料阐明书认真审核，并做必要复检，不合格产品禁止使用。9、保温层绑扎要牢固，每块保温材料不少于两道双股镀锌铁丝，铁丝直径选取应为14#或16#镀锌铁丝。10、设备上短管法兰和人孔要露出保温构造之外，伸出短管保温同与其相连管道保温一致，施工时将设备上铭牌留出，并在其周边作好防漏渗水解决。11、保温施工期间，切忌保温材料受潮，特别是室外保温应在晴天或不太潮湿时间进行，做到主保温层和外护同步进行施工，并应有切实可行防雨应急办法。1.1 管道保温管道保温均按设计材质及保温厚度进行。管道保温先铺设保温管壳，本工程蒸汽管道保温采用硅酸铝纤维制品，然后用镀锌铁丝将管壳绑扎牢固，每层材料都用镀锌铁丝绑扎，每块保温材料不少于两道双股铁丝，保温材料铺设时要错缝压缝。主保温层铺设结束后进行外护层施工，外护层采用金属外护，本工程采用厚度为0.5mm铝合金板。金属外护下料加工需一套白铁加工机械。为保证工程质量,咱们准备新购买一套白铁加工机械，以保证保温外护加工美观。管道弯头加工成虾米弯形式，阀门制成一保温盒，既美观又拆卸以便。外护固定采用抽芯铝铆钉，间距200mm左右。安装好金属外护层要做到牢固、美观、防水。1.2 烟道及设备保温烟道及设备保温材料采用岩棉,保护层采用0.7mm厚压型铝合金板。施工顺序为：先焊接保温紧固件及外护支撑件（不容许焊接设备可采用打包箍方式），再铺设岩棉板达到设计厚度，最后安装外护板。1.3 作业条件和作业准备1.3.1 设计文献及关于技术文献齐全，施工图纸已会审。施工组织设计或施工方案已批准，技术交底和施工人员技术培训已经完毕。1.3.2 需要保温烟道、设备和管道安装完毕，并经严密性实验或焊接检查合格。1.3.3 热工测量仪表，蠕胀测点等均安装完毕。所有暂时支撑件已拆除。1.3.4 烟道、设备和管道表面灰尘、油垢、铁锈等杂物已清除干净。如设计规定涂刷防腐剂时，在防腐剂完全干燥后方可进行保温施工。1.3.5 所需保温用材料已到齐，其规格性能等检查指标应符合设计规定，如有修改或变动，以设计院及制造厂下发设计变更告知单为准。1.4 施工办法及施工要点:1.4.1 各部位所用保温材料及厚度,外护层材料,保温构造按设计规定进行。1.4.2 硅酸铝纤维制品、岩棉板施工时,厚度必要符合设计规定,对缝与环缝包扎严密,绑扎铁丝采用#16或#18镀锌铁丝,铁丝间距应匀称,松紧一致。1.4.3 用保温管壳施工时,必要先用符合设计规定保温管壳,用镀锌铁丝将其捆扎在管道上,每块保温管壳应有两道双股镀锌铁丝加以捆扎,拧紧后铁丝头要随手嵌入保温材料缝隙内。1.4.4 垂直管道及设备为支承保温层重量,每隔3米左右设一种承重托架,其宽度比保温层厚度小10mm ,当管子不准焊接时可采用夹环。若已有钩钉，可不设托架。1.4.5 保温层厚度较大(矿纤材料超过100mm) 时，应分层施工。并要错缝压缝，不得有空隙，以减少热损失。1.4.6 金属护壳施工,长度普通为500-900毫米,展开长度为保温外园周长加30-40毫米搭接尺寸,环向,轴向各在摇线机上压出一道凸筋,并留5-10 mm 宽边。膨胀缝处外护搭接尺寸增长，普通为75-150mm ，且不用铆钉固定。对不同外径，不同弯曲度管道，要制定原则下料办法。1.4.7 任何室外金属包裹层缝隙和穿过处应采用恰当绝缘胶以防止水渗入。1.5 质量原则及检查规定:1.5.1 保温施工前，应对所有使用材料作质量检查。保温材料及其制品性能必要符合设计规定。检查办法按火力发电厂热力设备和管道保温材料条件与检查办法（SDJ6885）进行。1.5.2 保温材料施工时,应拼缝严密,一层错缝,二层压缝,有孔洞处要用碎料填塞密实。1.5.3 保温层绑扎要牢固,每块保温材料不少于两道双股镀锌铁丝。铁丝直径选取视保温外径尺寸而定。普通：（1） 保温外径150mm 时，用18#镀锌铁丝。（2） 保温外径150mm 时，用16#镀锌铁丝。1.5.4 保温用管壳接缝应放在管侧面，不应放在顶部或下部。1.5.5 法兰连接处，须留有拆卸间隙，长度以能拆卸螺栓为准，普通为螺栓长度加20-30毫米。1.5.6 管道支吊架附近保温构造应留有足够间隙，使得管道热胀冷缩时不致破坏主保温构造。1.5.7 设备上短管,法兰和人孔要露出保温构造之外,伸出短管保温同与其相连管道保温一致,施工时将设备上铭牌留出,并在其周边作好防漏渗水解决。1.5.8 保温施工期间，切忌保温材料受潮，特别是室外保温，应在晴天进行，做到主保温层和外护同步施工，并应有切实可行防雨应急办法。1.5.9 金属罩壳要紧贴主保温层上，并搭接牢固。1.5.10 罩壳环向搭口向下，相邻搭口方向与管道坡度方向一致。轴向搭缝采用插接,先用钻头在护罩上钻孔,然后用抽芯铆钉固定,间距200mm 左右,露天管路支吊架露出铝皮地方应在吊杆上加装防雨罩，以防雨水进入保温层。1.5.11 当环境温度不超过时，保温外护层表面温度不应超过。她们继续往前走。走到了沃野，她们决定停下。被打巴掌那位差点淹死，幸好被朋友救过来了。被救起后，她拿了一把小剑在石头上刻了：“今天我好朋友救了我一命。”一旁好奇朋友问到：“为什么我打了你后来你要写在沙子上，而当前要刻在石头上呢？”另一种笑笑回答说：“当被一种朋友伤害时，要写在易忘地方，风会负责抹去它；相反如果被协助，咱们要把它刻在心灵深处，任何风都抹不去。”朋友之间相处，伤害往往是无心，协助却是真心。在寻常生活中，就算最要好朋友也会有摩擦，也会由于这些摩擦产生误会，以至于成为陌路。情谊深浅，不但在于朋友对你才干钦佩到什么限度，更在于她对你弱点容忍到什么限度。学会将伤害丢在风里，将感动铭记心底，才可以让咱们情谊历久弥新！情谊是咱们哀伤时缓和剂，激情时舒解剂；是咱们压力时流泻口，是咱们劫难时庇护所；是咱们踌躇时商量者，是咱们脑子清新剂。但最重要一点是，咱们人们都要紧记：“切不可苛求朋友给你同样回报，宽容一点，对自己也是对朋友。”爱因斯坦说：“世间最美好东西，莫过于有几种头脑和心地都很正直朋友。”她们继续往前走。走到了沃野，她们决定停下。被打巴掌那位差点淹死，幸好被朋友救过来了。被救起后，她拿了一把小剑在石头上刻了：“今天我好朋友救了我一命。”一旁好奇朋友问到：“为什么我打了你后来你要写在沙子上，而当前要刻在石头上呢？”另一种笑笑回答说：“当被一种朋友伤害时，要写在易忘地方，风会负责抹去它；相反如果被协助，咱们要把它刻在心灵深处，任何风都抹不去。”朋友之间相处，伤害往往是无心，协助却是真心。在寻常生活中，就算最要好朋友也会有摩擦，也会由于这些摩擦产生误会，以至于成为陌路。情谊深浅，不但在于朋友对你才干钦佩到什么限度，更在于她对你弱点容忍到什么限度。学会将伤害丢在风里，将感动铭记心底，才可以让咱们情谊历久弥新！情谊是咱们哀伤时缓和剂，激情时舒解剂；是咱们压力时流泻口，是咱们劫难时庇护所；是咱们踌躇时商量者，是咱们脑子清新剂。但最重要一点是，咱们人们都要紧记：“切不可苛求朋友给你同样回报，宽容一点，对自己也是对朋友。”爱因斯坦说：“世间最美好东西，莫过于有几种头脑和心地都很正直朋友。”
