现浇混凝土楼板裂缝处理综合项目施工专项方案.doc

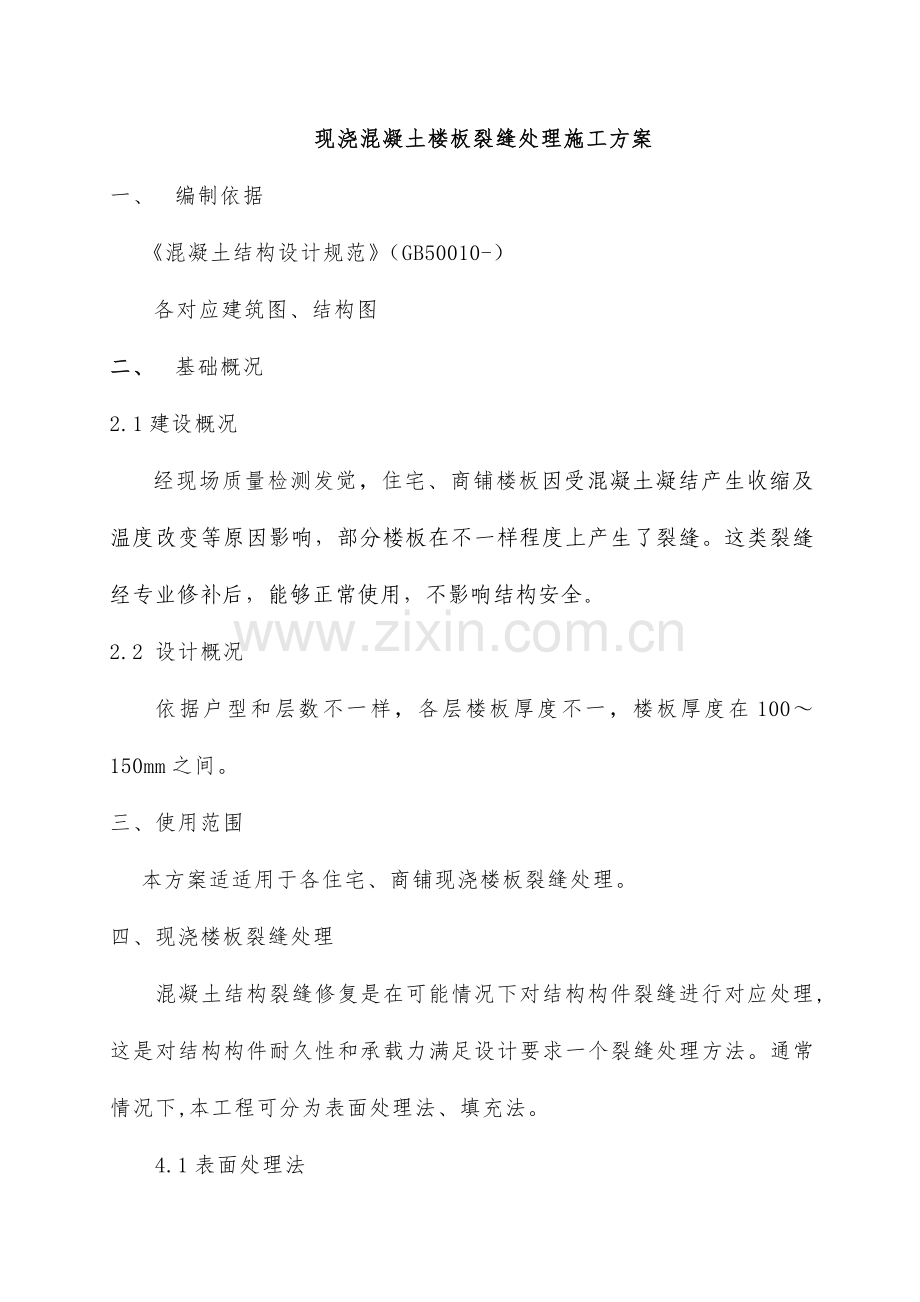

中国建筑工程总企业CHINA STATE CONSTRUCTION ENGRG.CORP.南昌万达城工程住宅楼板裂缝处理方案中国建筑第二工程局南昌万达城项目部04月现浇混凝土楼板裂缝处理施工方案一、 编制依据混凝土结构设计规范（GB50010-） 各对应建筑图、结构图二、 基础概况2.1建设概况经现场质量检测发觉，住宅、商铺楼板因受混凝土凝结产生收缩及温度改变等原因影响，部分楼板在不一样程度上产生了裂缝。这类裂缝经专业修补后，能够正常使用，不影响结构安全。2.2 设计概况依据户型和层数不一样，各层楼板厚度不一，楼板厚度在100150mm之间。三、使用范围本方案适适用于各住宅、商铺现浇楼板裂缝处理。四、现浇楼板裂缝处理混凝土结构裂缝修复是在可能情况下对结构构件裂缝进行对应处理,这是对结构构件耐久性和承载力满足设计要求一个裂缝处理方法。通常情况下,本工程可分为表面处理法、填充法。4.1表面处理法这种方法关键适适用于楼板裂缝宽度0.3mm情况。这种方法在施工时,如凿开后发觉钢筋已锈蚀,应先将钢筋除锈并作防锈处理后再作填充。对于住宅工程中常出现钢筋混凝土楼板斜角裂缝,当裂缝贯穿板厚时,其修复方法可采取凿槽嵌补法。其方法为:先沿裂缝凿一条深4060mm,上口宽4060mm“V”、“U”形槽,槽内先用环氧树脂浆液打底,再采取环氧树脂砂浆灌缝,剩下部分用环氧胶泥填充压实,抹平养护。环氧树脂浆液慢渗含有以下特点： 1.环氧树脂浆液，可灌入0.31mm细小裂缝。 2.固结体强度高，抗压强度40-80MPa，抗拉强度大于33MPa，是混凝土10倍以上。 3.胶凝时间易控制，从30分钟到几十小时均可调整。 4.可在干燥或潮湿环境下固化，可满足粘结、补强、抗渗等多个要求。 对于结构承载力不足引发裂缝采取本技术处理外，还应该采取其它加固方法，确保结构安全可靠.五、预防质量通病方法1、本工程砼板面必需保持干燥，不然，就达不到加固效果；2、本工程外露梁板雨天应停止施工。
