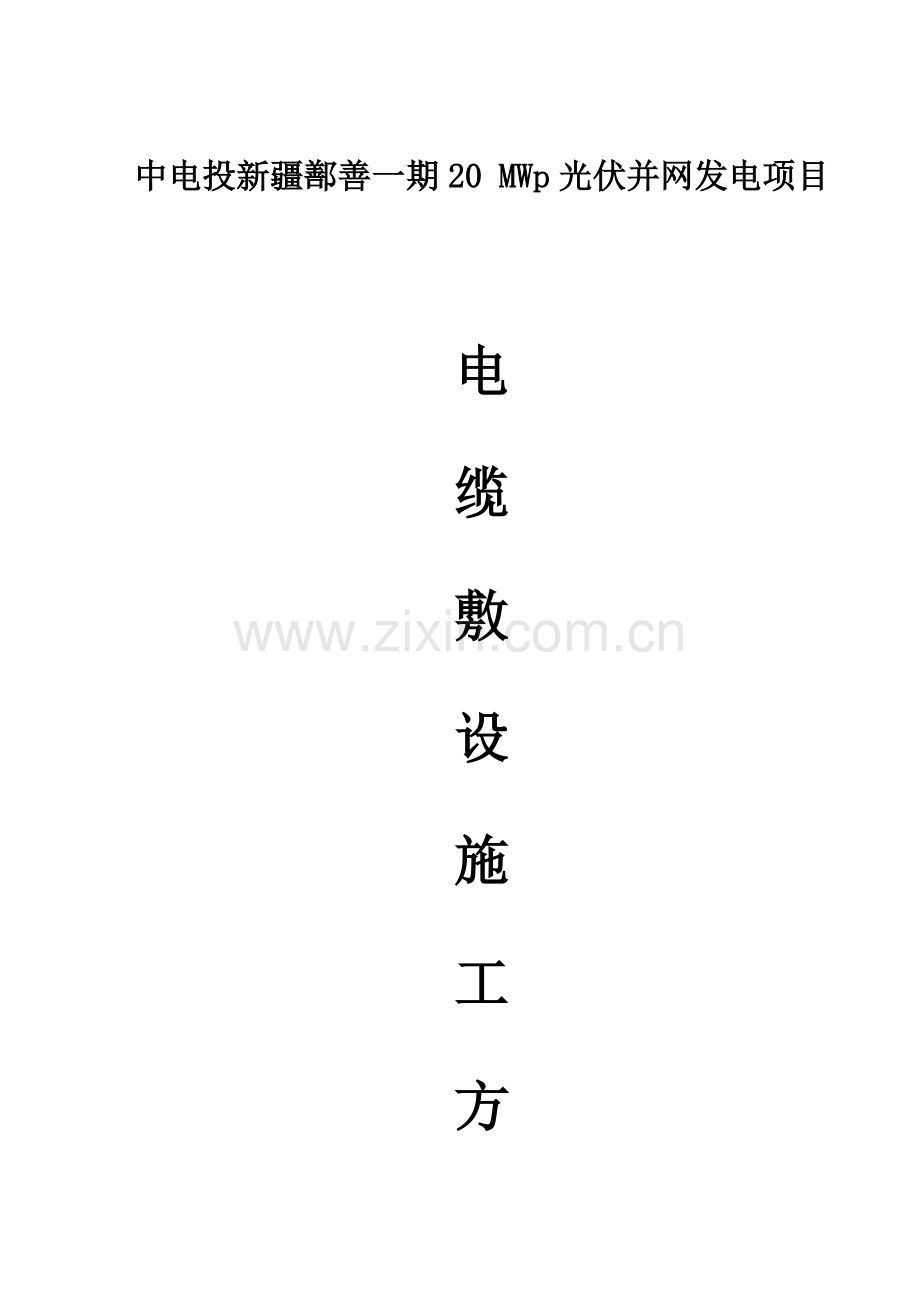

中电投新疆鄯善一期20 MWp光伏并网发电项目

电
缆
敷
设
施
工
方
案
编制：
审核：
批准：

目 录
1、编写根据
2、工程概况
3、施工工艺
4、施工规定
5、施工组织安排
6、施工办法
7、质量控制
8、强制性条文
9、安全及文明施工

一．编写根据
1《电气装置安装工程电缆线路施工及验收规范》（GB50168-）
2《电力建设火电工程施工工艺实行细则》（DJ-GY-19）
3《电力建设安全工作规程》（DL5009.1-）
4《电气装置安装工程质量检查及评估规程》（DL/T 5161.1～5161.17-）
5中电投新疆鄯善一期20 MWp光伏并网发电特许权项目招标文献；
6中电投新疆鄯善一期20 MWp 光伏并网电站项目工程施工图纸
二、工程概况
本电缆敷设施工项目属于中电投新疆鄯善20MWp光伏并网发电项目。电缆敷设时，为了防止电缆承受过大拉力和过度弯曲，避免机械损伤，便于排列整洁，电缆敷设基本采用直埋方式与其他固定方式相结合。
三、施工工艺
1、施工工艺流程图
施工准备→ 测量放样→ 挖沟→清理铺沙土→ 电缆敷设→ 电缆保护管敷设→ 铺沙土→ 盖砖→ 回填→ 标记
四、施工规定
（一）线缆敷设
1、光伏组件组串之间及组串至汇流箱电缆，沿组件支架用尼龙带绑扎敷设，跨组件先后行及检修通道需穿管埋地。
2汇流箱至逆变器电缆采用交联聚乙烯铠装电缆，直埋敷设；穿越道路时需套镀锌钢管直埋。
3逆变器交流侧至升压变低压进线电缆采用交联聚乙烯电缆，沿电缆沟敷设。
4升压变出线采用交联聚乙烯铠装电缆沿电缆通道直埋敷设。
5高低压配电室、二次设备室敷设内均采用电缆沟形式敷设，电缆沟内主、层架需要用镀锌角钢支架制作。
（二）直埋电缆敷设规定
1电缆直埋敷设应按照电缆敷设规范进行。
2直埋敷设电缆接头配备，应符合下列规定；
（1）接头与邻近电缆净距，不得不大于0.25m；
（2）并列电缆接头位置宜互相错开，且不不大于0.5m净距；
（3）斜坡地形出接头安顿，应呈水平状；
（4）对重要回路电缆接头，宜在其两侧约1000m开始局部段，按留有备用量方式敷设电缆。
3直埋敷设电缆与道路交叉时，应穿于保护管，且保护范畴超过路基两边及排水沟边0.5m以上。
4本工程冻土层为1170m，依照规范规定电缆需埋至冻土层如下，当无法深埋时可埋设在土壤排水性号干燥冻土层或回填土中，也可采用其她防止电缆受到损失办法。
五、施工组织安排
序 号
名 称
单 位
数 量
姓 名
备 注
1
质检员
人
1
张佩

2
技术员
人
1
付小涛

3
安全员
人
1
袁本芳

4
施工员
人
1
董道星

5
技 工
人
12

6
普 工
人
20

六、施工办法
1、材料及工具
1 切割机 1台
2 钢锯 2把
3 卷尺 20把
4 扳手 5套
5 电源盘 2个
6 锉刀 2把
7 圆头锤 2把
8 水平尺 2把
9 电锤 1台
10 焊机 2台
11 角磨机 2台
12 汽车 1台
13 电缆盘起重架 1个
14 喷灯 1个
15 弯管机 1台
16 焊钳、面罩 3套
17 三轮车 2台
2 施工准备
2.1工器具配备齐全、性能良好。
2.2现场预埋件符合设计，安装牢固。
2.3电缆沟等处废料清理干净，盖板齐全。
2.4电缆敷设前必要由专工主持，由班组、有关专业技术人员参加进行图纸核对，拟定敷设程序，拟定施工办法，组织人员，安排施工进度，然后按图施工。
2.5施工人员应进行技术交底和安全交底，电缆敷设清单及重要通道剖面图应齐全、精确。所有电缆敷设必要按所开列电缆顺序进行敷设。
2.6敷设前应按设计和实际途径计算每根电缆长度，合理安排每盘电缆，减少或避免电缆对接头。
2.7电缆敷设前，应对电缆沟通道进行全面清理，做到无杂物，无积水。室内要保持足够照明和良好通风。
2.8所需施工工器具应备齐，电缆敷设施工办法事先拟定好，可采用人工、机械或两者结合办法。
2.9 依照敷设电缆需要，拟定所需人员并合理安排，核心部位派专人负责。
2.10电缆型号、规格应符合设计，电缆外观应无损伤，绝缘良好。
2.11所敷设电缆电缆通道已畅通，禁止在线路不通状况下敷设电缆。
3 作业程序、操作办法
3.1挖沟、清理铺沙土
依照图纸标注尺寸拟定通道途径位置。一方面应拟定路线首末端、预埋管位置。在首末端及路线中端或其他参照位置拉线，拟定通道路线位置。沟道深度符合设计、规范规定。有预埋件，将电缆管预埋后回填，以免阻碍道路畅通。
3.2电缆敷设
3.2.1依照剖面图和设备位置来排列电缆，并写好电缆敷设清单。
3.2.2按照电缆敷设清单上电缆型号规格，用汽车、吊车、叉车或人力将电缆运送到敷设地点。
3.2.3按清单上电缆排列顺序将盘架好，电缆盘应用专用起重架支起，架好盘离地面距离以100mm为宜，电缆从盘上部引出，不应在地面上或支架上拖放，有特殊规定动力电缆要使用放线滚轮，禁止将电缆盘平放地面上而甩放电缆。
3.2.4电缆敷设顺序：先敷设集中电缆，后敷设分散电缆；先敷设动力电缆，后敷设控制、通讯电缆；先敷设长电缆；后敷设短电缆，同一方向电缆应尽量一次敷设完毕。敷设电缆途径应有电缆专业人员来领头，每敷设一根电缆，应及时从末端开始整顿、检查、固定和挂牌，留好长度，每根除了留好备用长度外，电缆长度不能超过接线高度1m，并锯断开始敷设下一根电缆，在用扎带固定电缆同步应把多余扎带末梢剪去，并作出必要敷设记录。
3.2.5电力电缆与控制电缆在直埋电缆通道各层位置普通是从下到上按电力、控制、弱电电缆排列，并恰当留有空位，电力电缆又可按电压级别排列，同一安装单位通讯电缆放在同一层上。
3.2.6电缆构筑设施和电缆布置应充分满足电缆容许弯曲半径。在电缆引入引出开关柜、配电盘时，为使电缆不受损伤，保证电缆弯曲半径，留有一定检修余地。
3.2.7电缆敷设要尽量减少交叉和重叠，为此，普通宜将同侧电缆一次敷设完毕，如不能一次敷设完时，应将其位置空出来。
3.2.8电缆敷设应做到整体一致，引出方向，弯度互相间距等都要一致，以达到美观整洁。
3.2.9电缆端部要穿管敷设时，应预留出恰当长度，待排列、检查、固定完毕再穿管。
3.2.10不同电压级别电缆应分别穿在不同保护管中，三相交流单芯电缆应同穿一根保护钢管，禁止分相穿管。穿完电缆保护管应作封堵解决。
3.2.11电缆在支叉口通过时，应尽量减少电缆人为交叉。
3.2.12电缆与厂区道路交叉时，应敷设于保护管或沟道中。
3.2.13直埋电缆应敷设在壕沟里，电缆外皮至地面深度不得不大于1170mm，但也不适当过深，过深会影响电缆散热及检修。沿直埋电缆上下部应铺以不不大于100mm厚细土层。
3.2.14电缆敷设完毕，经检查无漏掉后，应按设计进行防火封堵。
3.3敷设保护管：
3.3.1电缆保护管必要是内壁光滑无毛刺。保护管选取，应满足使用条件所需机械强度和耐久性，且符合下列基本规定：
（1）需穿管来抑制电器电气干扰控制电缆，应采用钢管。
（2）交流单相电缆以单根穿管时，不得用未分隔磁路钢管。
3.3.2某些或所有露出在空气中电缆保护管选取，应遵守下列规定：
（1）防火或机械规定高场合，宜用钢制管。且应采用涂漆或镀锌包塑等适合环境耐久规定防腐解决。
（2）满足工程条件自熄性规定期，可用耐燃型塑钢管，某些埋入混凝土中档需有耐冲击使用场合，塑料管应具备相应承压能力，且宜用可挠性塑料管。
（3）地中埋设保护管，应满足埋深下抗压规定和耐环境腐蚀性。通过不均匀沉降回填土地段等受力较大场合，宜用钢管。
3.3.3保护管管径与穿过电缆数量选取，应符合下列规定：
（1）每管宜穿1跟电缆。
（2）管内径，不适当不大于电缆外径或多跟电缆包络外径1.5倍。
3.3.4单根保护管使用时，应符合下列规定：
（1）每根管路不适当超过3个弯头；直角弯不适当多于2个。
（2）地中埋管，距地面深度不适当不大于0.5m，距排水沟底不适当不大于0.5m。
（3）并列管之间有不不大于20mm空隙。
3.4挂标志牌：
3.4.1标志牌规格应一致，本工程采用塑料标志牌，挂装应牢固。
3.4.1标志牌上应注明回路编号、电缆编号、规格、型号及电压级别。
3.4.3沿桥架敷设电缆在其两端、拐弯处、交叉处应挂标记牌，直线段应恰当增长标记牌，每2米挂一标记牌，施工完毕做好成品保护。
七 质量控制
7.1电缆规格应符合设计规定，电缆无机械损伤，排列整洁，交叉少，标志牌应齐全，内容精确，笔迹清晰，不易脱落。
7.2电缆固定、弯曲半径、排列顺序和预留长度应符合关于规定。
7.3固定电缆用扎带多余某些要剪去。
7.4直埋电缆途径标志应与实际途径相符，途径标志应清晰、牢固、间距恰当。
7.5电缆管规格应符合设计规定。
7.6电缆管不应有穿孔，裂缝和明显凹凸不平地方。
7.7管口应光滑无毛刺，管口两端应封闭良好。排管应排列整洁，管口之间应以便固定接头安装。
7.8保护管采用管卡固定，固定标高要在同一水平线上。
7.9保护管接地应符合规定。
7.10保护管防腐漆应齐全。
八 强制性条文
8.1《电气装置安装工程 电缆线路施工及验收规范》GB50168-1992
8.1.1电缆与热力管道、热力设备之间净距，平行时不应不大于1m，交叉时不应不大于0.5m，当受条件限制时，应采用隔热保护办法。电缆通道应避开锅炉看火孔和制粉系统防爆门；当受条件限制时，应采用穿管或封闭槽盒等隔热防火办法。电缆不适当平行敷设于热力设备和热力管道上部。
8.1.2直埋电缆回填土前，应经隐蔽工程验收合格。回填土应分层夯实。
8.1.3对易受外部影响着火电缆密集场合或也许着火蔓延而酿成严重事故电缆回路，必要按设计规定防火阻燃办法施工。
8.1.4阻火墙上防火门应严密，孔洞应封堵；阻火墙两侧电缆应施加防火包带或涂料。
九 安全及文明施工
9.1禁止酒后及带病作业。
9.2配合焊接作业时必要戴弧光镜。
9.3在高处作业时工具应放在工具包内，禁止随意乱放在脚手架上，以防掉下。
9.4材料附件等在上下传递时应采用可靠办法。
9.5使用梯子时，禁止双人站在同一梯子上，梯子下方应有人监护。
9.6支吊架转运时，应堆码整洁，禁止乱堆乱放。
9.7切割所剩废料应及时清理，放到指定地点。
9.8设备材料应堆放整洁，施工完毕要做到“工完料尽场地清”，禁止随意丢弃。
9.9装卸、运送电缆时，应防止电缆盘在车上滚动，电缆端头应密封完好，禁止电缆盘从车上直接推下，滚动电缆盘时地面应平整，破损电缆盘不得滚动。
9.10使用电动工具前，一方面进行检查，合格后方可使用，接暂时电源，禁止把电源线挂在闸刀上或直接插入插座内，要用对的办法来接线，电动工具要有可靠接地。
9.11电缆沟内施工时应有充分可靠照明，使用暂时照明时要把暂时灯固定在绝缘地方。
9.12用机械敷设电缆时，应遵守关于操作规程，加强巡视，并有可靠联系信号。放电缆时应特别注意多台机械运营中衔接配合与拐弯处状况。
9.13使用喷灯时，应做好防火办法。
9.14作业人员进入施工区，必要对的戴好安全帽，高处作业要系好安全带，且固定在牢固可靠上方。
9.15施工时，注意周边环境，尽量避开交叉作业，如的确需要交叉作业应做好隔离办法。
9.16进入施工现场要注意孔洞，以防坠落。
9.17敷设电缆应由专人指挥，统一行动，并有明确联系信号，不得在无指挥信号时随意拉引。
9.18不得在电缆上攀吊或行走。
9.19电缆拐弯处施工人员应站在外侧，防止被托动电缆挤伤。
9.20电缆在穿管时，两侧必要有专人负责，入口侧要防止电缆被卡及手指被带入管内，出口侧人员应避开管口，以防被电缆刺伤。
9.21在高处敷设电缆时，应有高处作业办法。
9.22进入带电区域内敷设电缆时，应办理工作票，做好可靠安全办法，设有监护人，电缆应有专人引接，避免人或电缆触及带电设备。
